特許ウォッチ

公開番号2025150004
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050637
出願日2024-03-27
発明の名称レーザモジュール
出願人日本電気株式会社
代理人個人
主分類H01S 5/062 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】複数のDC/DCコンバータの出力をそれぞれ調整できるレーザモジュールを提供する。
【解決手段】第1の励起レーザモジュールと、第1の励起レーザモジュールの第1の端子に接続された第1の端子と、第1の励起レーザモジュールの第2の端子と接続された第2の端子と、を備える第1のDC/DCコンバータと、第1の励起レーザモジュールの第2の端子と接続された第1の端子を備える第2の励起レーザモジュールと、第2の励起レーザモジュールの第1の端子と接続された第1の端子と、第2の励起レーザモジュールの第2の端子と接続された第2の端子と、を備える第2のDC/DCコンバータと、第1のDC/DCコンバータ及び第2のDC/DCコンバータと接続された制御回路と、第1のDC/DCコンバータ及び前記第2のDC/DCコンバータと接続されたツェナーダイオードと、を備える、レーザモジュールが提供される。
【選択図】図1
特許請求の範囲【請求項１】
第１の端子と、第２の端子と、を備える第１の励起レーザモジュールと、
前記第１の励起レーザモジュールの前記第１の端子に接続された第１の端子と、前記第１の励起レーザモジュールの前記第２の端子と接続された第２の端子と、を備える第１のＤＣ／ＤＣコンバータと、
前記第１の励起レーザモジュールの前記第２の端子と接続された第１の端子と、第２の端子と、を備える第２の励起レーザモジュールと、
前記第２の励起レーザモジュールの前記第１の端子と接続された第１の端子と、前記第２の励起レーザモジュールの前記第２の端子と接続された第２の端子と、を備える第２のＤＣ／ＤＣコンバータと、
前記第１のＤＣ／ＤＣコンバータ及び前記第２のＤＣ／ＤＣコンバータと接続された制御回路と、
前記第１のＤＣ／ＤＣコンバータ及び前記第２のＤＣ／ＤＣコンバータと接続されたツェナーダイオードと、を備える、レーザモジュール。
続きを表示（約 980 文字）【請求項２】
前記第１のＤＣ／ＤＣコンバータの第４の端子は、前記第２のＤＣ／ＤＣコンバータの第３の端子と接続され、
前記第２のＤＣ／ＤＣコンバータの第４の端子は、前記ツェナーダイオードの第１の端子と接続され、
前記ツェナーダイオードの第２の端子は、前記第１のＤＣ／ＤＣコンバータの第３の端子と接続される、請求項１に記載のレーザモジュール。
【請求項３】
前記第２のＤＣ／ＤＣコンバータの第４の端子と、前記ツェナーダイオードの第１の端子とは、電源電圧に接続され、
前記第１のＤＣ／ＤＣコンバータの第３の端子と、前記ツェナーダイオードの第２の端子とは、グランド電圧に接続される、請求項１に記載のレーザモジュール。
【請求項４】
ｎ（ｎは２以上の自然数）個の励起レーザモジュールとＤＣ／ＤＣコンバータの組と、
ｎ個の前記ＤＣ／ＤＣコンバータに接続された制御回路と、
ｎ個の前記ＤＣ／ＤＣコンバータに接続されたツェナーダイオードと、を備え、
ｋ（ｋは１からｎまでの自然数）番目の前記励起レーザモジュールの第１の端子がｋ番目の前記ＤＣ／ＤＣコンバータの第１の端子に接続され、ｋ番目の前記励起レーザモジュールの第２の端子がｋ番目の前記ＤＣ／ＤＣコンバータの第２の端子と接続されるように、ｎ個の前記励起レーザモジュールと前記ＤＣ／ＤＣコンバータの組が配置される、レーザモジュール。
【請求項５】
ｌ（ｌは１からｎ－１までの自然数）番目の前記ＤＣ／ＤＣコンバータの第４の端子は、ｌ＋１番目の前記ＤＣ／ＤＣコンバータの第３の端子と接続され、
ｎ番目の前記ＤＣ／ＤＣコンバータの第４の端子は、ツェナーダイオードの第１の端子と接続され、
前記ツェナーダイオードの第２の端子は、１番目の前記ＤＣ／ＤＣコンバータの第３の端子と接続される、請求項４に記載のレーザモジュール。
【請求項６】
ｎ番目の前記ＤＣ／ＤＣコンバータの第４の端子と、前記ツェナーダイオードの第１の端子とは、電源電圧に接続され、
１番目の前記ＤＣ／ＤＣコンバータの第３の端子と、前記ツェナーダイオードの第２の端子とは、グランド電圧に接続される、請求項４に記載のレーザモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、レーザモジュールに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、１本の電源ラインに定電流が供給される場合に、複数の負荷のそれぞれに所定の電流を供給するために、所定の電圧を入力して負荷に出力するＤＣ／ＤＣコンバータを備えるレーザモジュールが開示されている。レーザモジュールは、ＤＣ／ＤＣコンバータから出力される電圧に応じて参照電圧を生成する分圧抵抗と、負荷に流れる電流に応じた電流検出電圧を生成する電流検出抵抗を有する電流制御回路を有する。また、電流制御回路は、参照電圧及び電流検出電圧を比較し、比較結果を表す制御信号をＤＣ／ＤＣコンバータへ出力するフィードバック回路を含む。レーザモジュールは、各ＤＣ／ＤＣコンバータに所定の電圧を入力する端子において並列に接続された１つ以上のツェナーダイオードを含む回路要素を複数含む。そしてレーザモジュールは、複数個の回路要素のそれぞれが互いに直列に接続され、互いに直列に接続された複数個の回路要素に外部電源からシステム電流が供給される。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／１５８３１１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のレーザモジュールは、各ＤＣ／ＤＣコンバータにツェナーダイオードが並列に接続されていたため、各ＤＣ／ＤＣコンバータの出力を個々に調整できず、所定の電圧値における一定の制御しかできなかった。そこで、本開示の目的は、複数のＤＣ／ＤＣコンバータの出力をそれぞれ調整できるレーザモジュールを提供することである。
【課題を解決するための手段】
【０００５】
本開示の第１の態様にかかるレーザモジュールは、
第１の端子と、第２の端子と、を備える第１の励起レーザモジュールと、
前記第１の励起レーザモジュールの前記第１の端子に接続された第１の端子と、前記第１の励起レーザモジュールの前記第２の端子と接続された第２の端子と、を備える第１のＤＣ／ＤＣコンバータと、
前記第１の励起レーザモジュールの前記第２の端子と接続された第１の端子と、第２の端子と、を備える第２の励起レーザモジュールと、
前記第２の励起レーザモジュールの前記第１の端子と接続された第１の端子と、前記第２の励起レーザモジュールの前記第２の端子と接続された第２の端子と、を備える第２のＤＣ／ＤＣコンバータと、
前記第１のＤＣ／ＤＣコンバータ及び前記第２のＤＣ／ＤＣコンバータと接続された制御回路と、
前記第１のＤＣ／ＤＣコンバータ及び前記第２のＤＣ／ＤＣコンバータと接続されたツェナーダイオードと、を備える、レーザモジュールである。
【０００６】
本開示の第２の態様にかかるレーザモジュールは、
ｎ（ｎは２以上の自然数）個の励起レーザモジュールとＤＣ／ＤＣコンバータの組と、
ｎ個の前記ＤＣ／ＤＣコンバータに接続された制御回路と、
ｎ個の前記ＤＣ／ＤＣコンバータに接続されたツェナーダイオードと、を備え、
ｋ（ｋは１からｎまでの自然数）番目の前記励起レーザモジュールの第１の端子がｋ番目の前記ＤＣ／ＤＣコンバータの第１の端子に接続され、ｋ番目の前記励起レーザモジュールの第２の端子がｋ番目の前記ＤＣ／ＤＣコンバータの第２の端子と接続されるように、ｎ個の前記励起レーザモジュールと前記ＤＣ／ＤＣコンバータの組が配置される、レーザモジュールである。
【発明の効果】
【０００７】
本開示により、複数のＤＣ／ＤＣコンバータの出力をそれぞれ調整できるレーザモジュールが提供される。
【図面の簡単な説明】
【０００８】

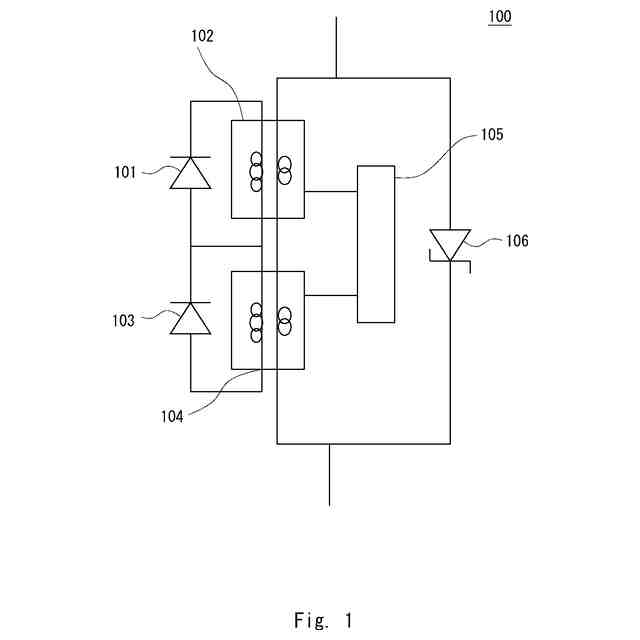

本開示にかかるレーザモジュールの回路図である。

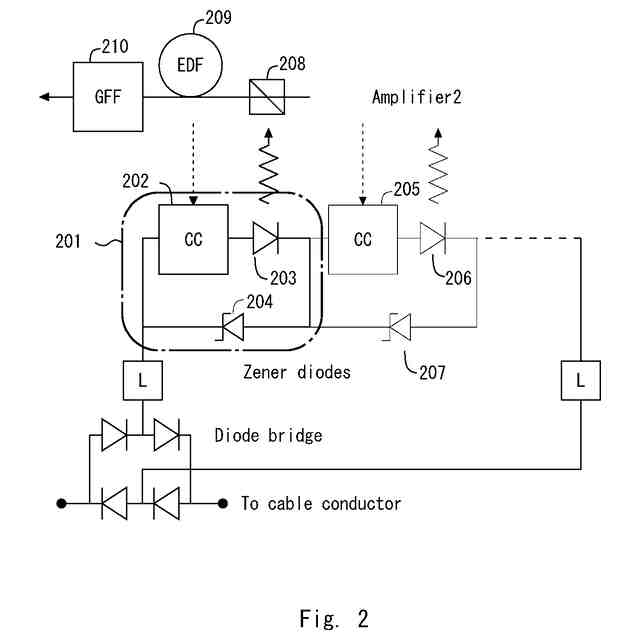

関連するレーザモジュールの回路図である。
【発明を実施するための形態】
【０００９】
実施の形態
実施の形態にかかるレーザモジュールは、大容量海底通信システムに適用する海底光中継器にて、光を増幅するエルビウムドープトファイバに励起光を供給する励起レーザモジュールである。レーザモジュールは、各励起レーザモジュールにＤＣ／ＤＣコンバータを備えることで、陸上局から供給される電流以上の電流を光アンプ対に供給し、励起光を高出力化し、海底中継器の高出力化または多芯化を実現する。
【００１０】
関連するレーザモジュールを、図２を用いて説明する。海底に敷設する通信ネットワークでは、ＤＷＤＭ（Dense Wavelength Division Multiplexing、波長分割多重方式）システムが多く適用されている。通信ネットワークの中で使われている海底光中継器では、エルビウムドープトファイバを用いた光アンプを用いて、減衰した光信号を適切なレベルまで増幅している。
（【００１１】以降は省略されています）
