公開番号2025143869
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043339
出願日2024-03-19
発明の名称通信装置、通信方法及び通信プログラム
出願人日本電気株式会社,NECプラットフォームズ株式会社
代理人個人
主分類H04L 7/00 20060101AFI20250925BHJP(電気通信技術)
要約【課題】スレーブ装置におけるパケットの受信時刻及び送信時刻を把握することが可能な通信装置、通信システム、通信方法及び通信プログラムを提供すること。
【解決手段】PTP通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置は、PTP通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、スレーブ装置がパケットを受信した時刻を示す受信時刻情報を付加する受信時刻付加部と、受信時刻付加部によって受信時刻情報が付加されたパケットを送信する送信部とを備える。

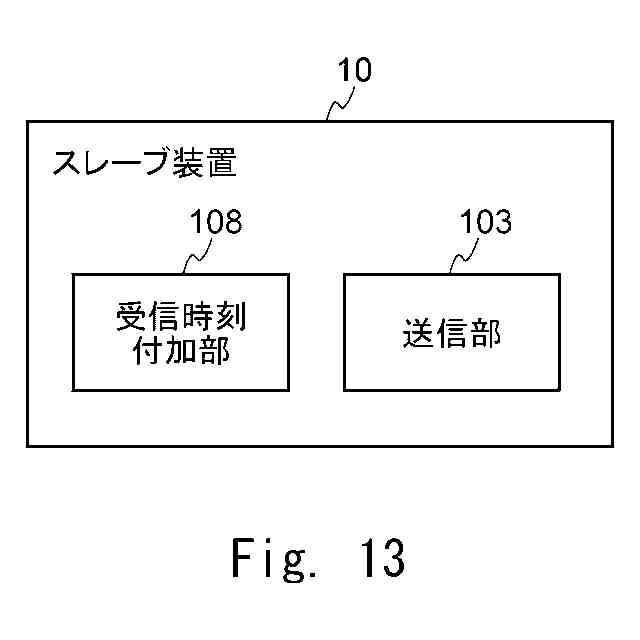

【選択図】図13
特許請求の範囲【請求項１】
ＰＴＰ（Precision Time Protocol）通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置であって、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、前記スレーブ装置が前記パケットを受信した時刻を示す受信時刻情報を付加する受信時刻付加部と、
前記受信時刻付加部によって前記受信時刻情報が付加されたパケットを送信する送信部と
を備えた、通信装置。
続きを表示（約 2,300 文字）【請求項２】
前記送信部は、第１の送信部であり、
前記マスタ装置に対し、応答を要求する要求パケットを送信する第２の送信部と、
前記第２の送信部が前記要求パケットを送信した時刻を示す送信時刻情報を取得する送信時刻取得部と、
前記第２の送信部が送信した前記要求パケットに対する応答パケットを受信した場合に、前記送信時刻取得部が取得した送信時刻情報を、前記応答パケットに付加する送信時刻付加部と、
前記送信時刻付加部によって前記送信時刻情報が付加された応答パケットを送信する第３の送信部と
を備えた、請求項１に記載の通信装置。
【請求項３】
前記受信時刻情報が付加されるパケットは、前記マスタ装置が送信したＳＹＮＣパケット及びＦｏｌｌｏｗ＿Ｕｐパケットの少なくとも一方である、請求項１又は２に記載の通信装置。
【請求項４】
ＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置であって、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置に対し、応答を要求する要求パケットを送信する送信部と、
前記送信部が前記要求パケットを送信した時刻を示す送信時刻情報を取得する送信時刻取得部と、
前記送信部が送信した前記要求パケットに対する応答パケットを受信した場合に、前記送信時刻取得部が取得した送信時刻情報を、前記応答パケットに付加する送信時刻付加部と、
前記送信時刻付加部によって前記送信時刻情報が付加された応答パケットを送信する送信部と
を備えた、通信装置。
【請求項５】
ＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置が実行する通信方法であって、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、前記スレーブ装置が前記パケットを受信した時刻を示す受信時刻情報を付加するステップと、
前記受信時刻情報が付加されたパケットを送信するステップとを含む、通信方法。
【請求項６】
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、前記スレーブ装置が前記パケットを受信した時刻を示す受信時刻情報を付加するステップと、
前記受信時刻情報が付加されたパケットを送信するステップと、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置に対し、応答を要求する要求パケットを送信するステップと、
前記要求パケットが送信された時刻を示す送信時刻情報を取得するステップと、
前記要求パケットに対する応答パケットを受信した場合に、取得された送信時刻情報を、前記応答パケットに付加するステップと、
前記送信時刻情報が付加された応答パケットを送信するステップとを含む、請求項５に記載の通信方法。
【請求項７】
ＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置が実行する通信方法であって、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置に対し、応答を要求する要求パケットを送信するステップと、
前記要求パケットが送信された時刻を示す送信時刻情報を取得するステップと、
前記要求パケットに対する応答パケットを受信した場合に、取得された送信時刻情報を、前記応答パケットに付加するステップと、
前記送信時刻情報が付加された応答パケットを送信するステップとを含む、通信方法。
【請求項８】
ＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置に対し、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、前記スレーブ装置が前記パケットを受信した時刻を示す受信時刻情報を付加するステップと、
前記受信時刻情報が付加されたパケットを送信するステップとを実行させる、通信プログラム。
【請求項９】
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、前記スレーブ装置が前記パケットを受信した時刻を示す受信時刻情報を付加するステップと、
前記受信時刻情報が付加されたパケットを送信するステップと、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置に対し、応答を要求する要求パケットを送信するステップと、
前記要求パケットが送信された時刻を示す送信時刻情報を取得するステップと、
前記要求パケットに対する応答パケットを受信した場合に、取得された送信時刻情報を、前記応答パケットに付加するステップと、
前記送信時刻情報が付加された応答パケットを送信するステップとを実行させる、請求項８に記載の通信プログラム。
【請求項１０】
ＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置に対し、
前記ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置に対し、応答を要求する要求パケットを送信するステップと、
前記要求パケットが送信された時刻を示す送信時刻情報を取得するステップと、
前記要求パケットに対する応答パケットを受信した場合に、取得された送信時刻情報を、前記応答パケットに付加するステップと、
前記送信時刻情報が付加された応答パケットを送信するステップとを実行させる、通信プログラム。

発明の詳細な説明【技術分野】
【０００１】

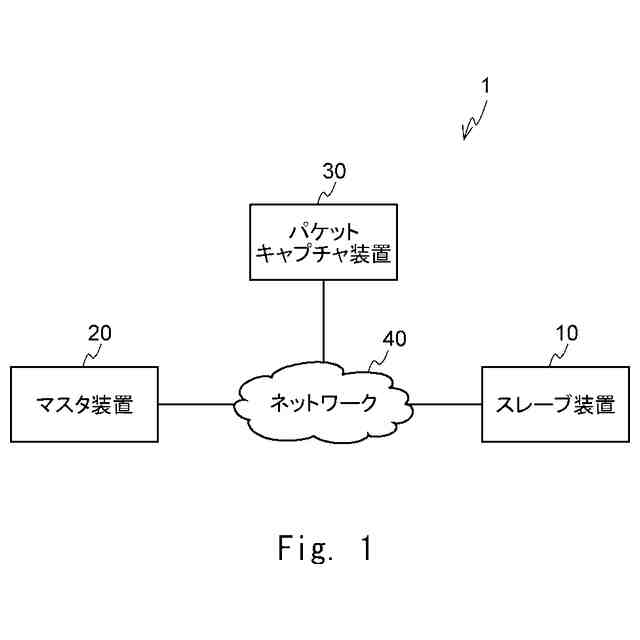

本開示は、複数の通信装置の間において時刻同期を行うための通信装置、通信システム、通信方法及び通信プログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

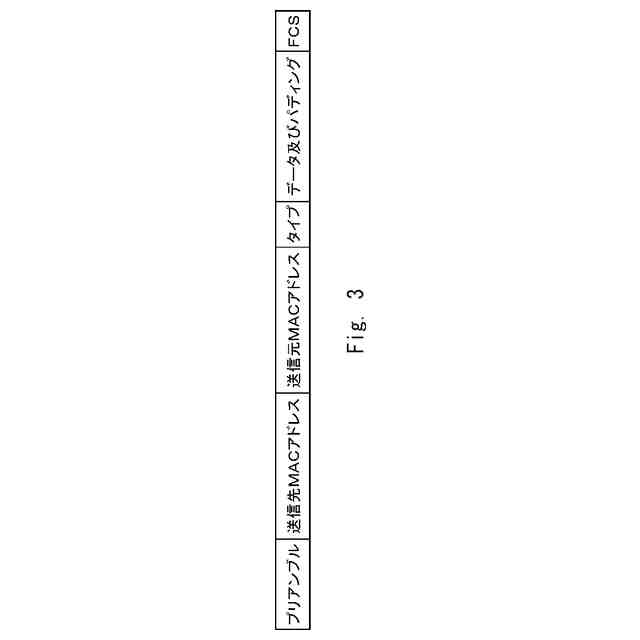

通信網の高速化に伴い、複数の通信装置の間において、高精度な時刻同期を実現することが求められている。このような高精度な時刻同期規格としては、ＩＥＥＥ１５８８－２００８及びＩＥＥＥ１５８８－２０１９で定義された通信プロトコルであるＰＴＰ（Precision Time Protocol）がある。ＰＴＰでは、スレーブ装置の時刻情報をマスタ装置の基準時刻情報に合わせるための種々のパケット（以下、「同期パケット」とする。）の時刻情報が、マスタ装置及びスレーブ装置の時刻同期に利用される。
【０００３】

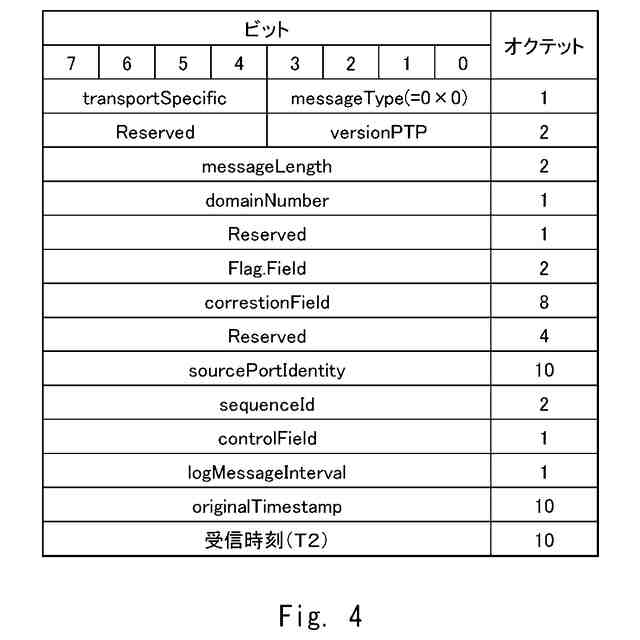

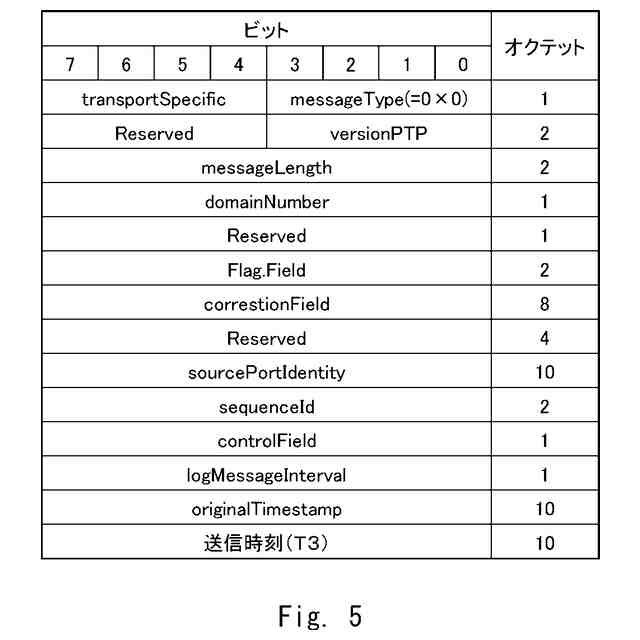

より詳細には、ＰＴＰでは、スレーブ装置が、マスタ装置における同期パケットの送信時刻及び受信時刻を用いて時刻同期を行う。そのため、ＰＴＰの同期パケットには、マスタ装置における同期パケットの送信時刻及び受信時刻が付加されるが、スレーブ装置における同期パケットの受信時刻（syncEventIngressTimeStamp：Ｔ２）及び送信時刻（deayReqEventEgressTimeStamp：Ｔ３）が付加されない。そのため、スレーブ装置における同期パケットの受信時刻Ｔ２及び送信時刻Ｔ３は、スレーブ装置の内部情報を参照しなければ確認できず、通信システムに障害が発生した場合には、通信システムの管理者は、スレーブ装置ベンダに対して内部情報の解析や情報開示を依頼しなければならない。このため、通信システムの管理者が、スレーブ装置における同期パケットの受信時刻及び送信時刻を迅速に把握することができないという課題があった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－５３７５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
この点に関し、特許文献１は、ＰＴＰを用いるＩＰ放送システムにおいて、同期精度を評価する同期精度評価装置を開示する。しかしながら、特許文献１が開示する同期精度評価装置は、スレーブ装置における同期パケットの受信時刻及び送信時刻を提供するものではないため、上述したスレーブ装置における同期パケットの受信時刻及び送信時刻を迅速に把握することができない。
【０００６】
本開示の目的の１つは、上述した課題を鑑み、スレーブ装置におけるパケットの受信時刻及び送信時刻を把握することが可能な通信装置、通信システム、通信方法及び通信プログラムを提供することにある。
【課題を解決するための手段】
【０００７】

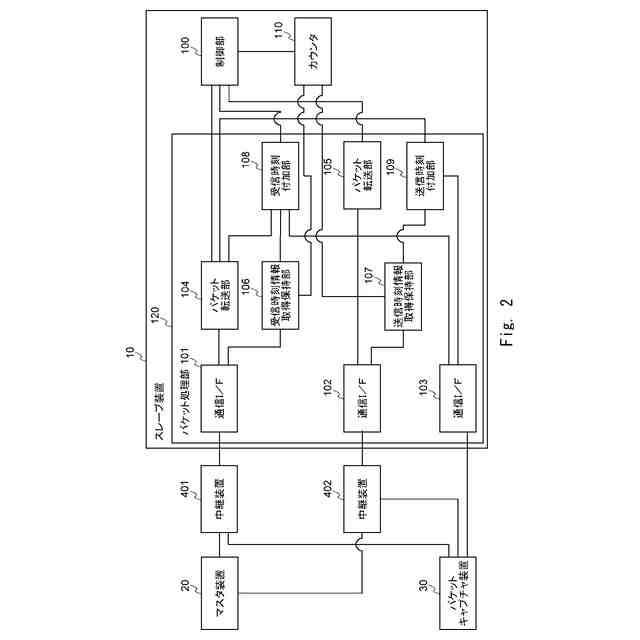

本開示に係るＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置は、

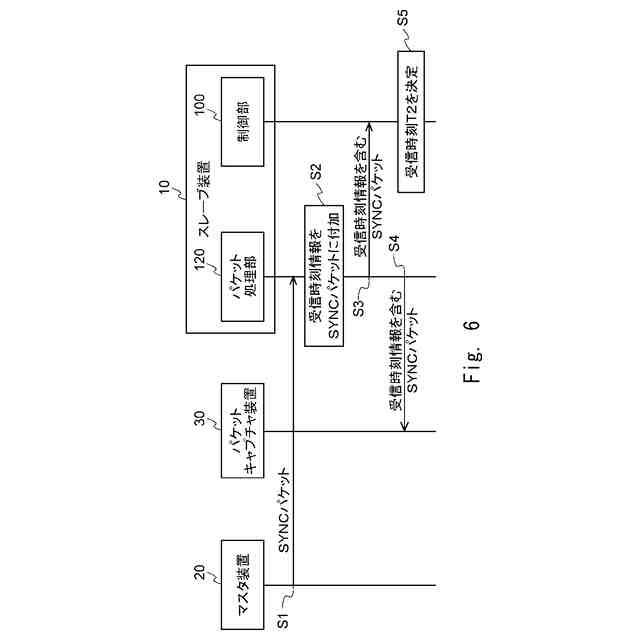

ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、スレーブ装置がパケットを受信した時刻を示す受信時刻情報を付加する受信時刻付加部と、
受信時刻付加部によって受信時刻情報が付加されたパケットを送信する送信部とを備える。
【０００８】

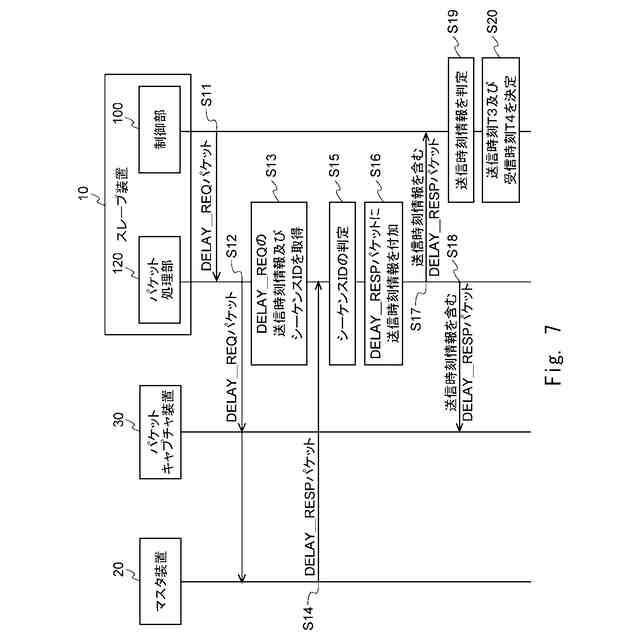

本開示に係るＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置は、
ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置に対し、応答を要求する要求パケットを送信する送信部と、
送信部が要求パケットを送信した時刻を示す送信時刻情報を取得する送信時刻取得部と、
要求パケットに対する応答パケットを受信した場合に、送信時刻取得部が取得した送信時刻情報を、応答パケットに付加する送信時刻付加部と、
送信時刻付加部によって送信時刻情報が付加された応答パケットを送信する送信部とを備える。
【０００９】

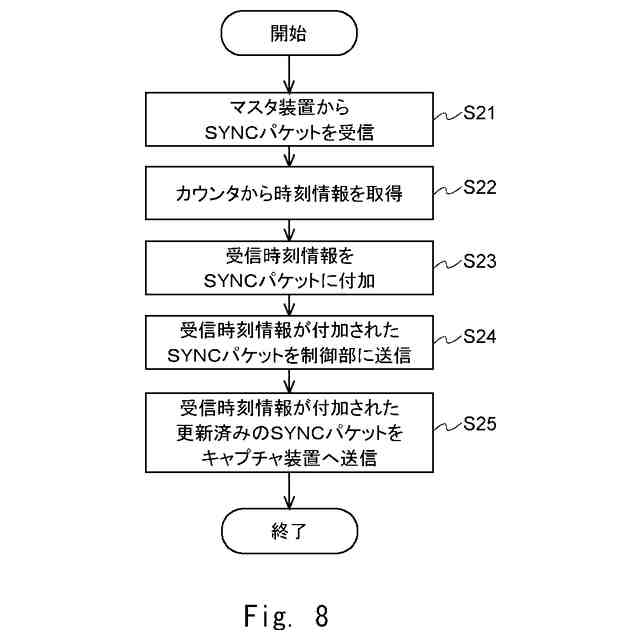

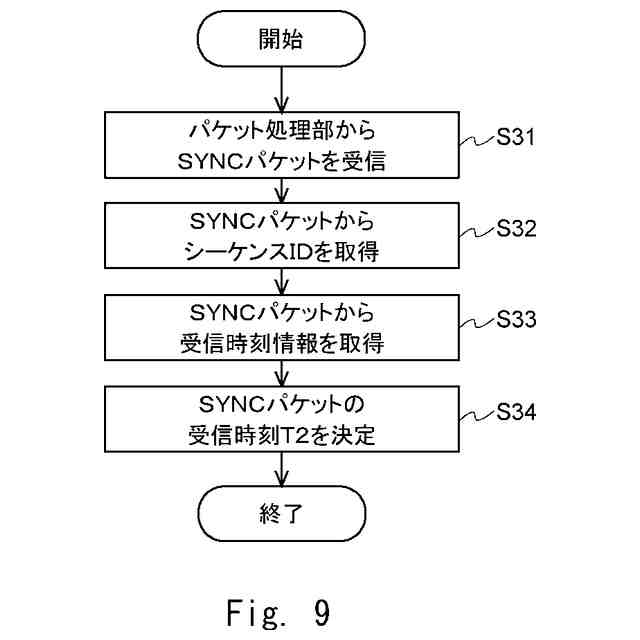

本開示に係るＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置が実行する通信方法は、
ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置が送信したパケットに対し、スレーブ装置がパケットを受信した時刻を示す受信時刻情報を付加するステップと、
受信時刻情報が付加されたパケットを送信するステップとを含む。
【００１０】
本開示に係るＰＴＰ通信プロトコルに準拠した通信を行うスレーブ装置として機能する通信装置が実行する通信方法は、
ＰＴＰ通信プロトコルに準拠した通信を行うマスタ装置に対し、応答を要求する要求パケットを送信するステップと、
要求パケットが送信された時刻を示す送信時刻情報を取得するステップと、
要求パケットに対する応答パケットを受信した場合に、取得された送信時刻情報を、応答パケットに付加するステップと、
送信時刻情報が付加された応答パケットを送信するステップとを含む。
（【００１１】以降は省略されています）
