発明の名称ソーナー装置、通信方法、プログラム
出願人日本電気株式会社
代理人個人,個人
主分類G01S 15/60 20060101AFI20250930BHJP(測定;試験)
要約【課題】例えばLFM波形の中心周波数および/または掃引方向を切り替えることで1シンボル分のデジタル信号を表現する変調方式の通信を行うシステムにおいて、復調処理の際にドップラ補正を可能とする。
【解決手段】ソーナー装置は、送信するデジタル信号のビットコードに対応させて、LFM(linear frequency modulation:線形周波数変調)の中心周波数と掃引方向の少なくとも一方を切り替えて送信される送信信号または前記送信信号が反射した信号を受信する受信手段と、複数の互いに異なるドップラ速力でそれぞれドップラ変調した複数のシンボル波形を生成し、前記受信手段で受信した受信信号と前記複数のシンボル波形との相互相関処理を行い、前記相互相関処理の結果に基づき、ドップラ速力を推定するドップラ速力推定手段と、を備える。

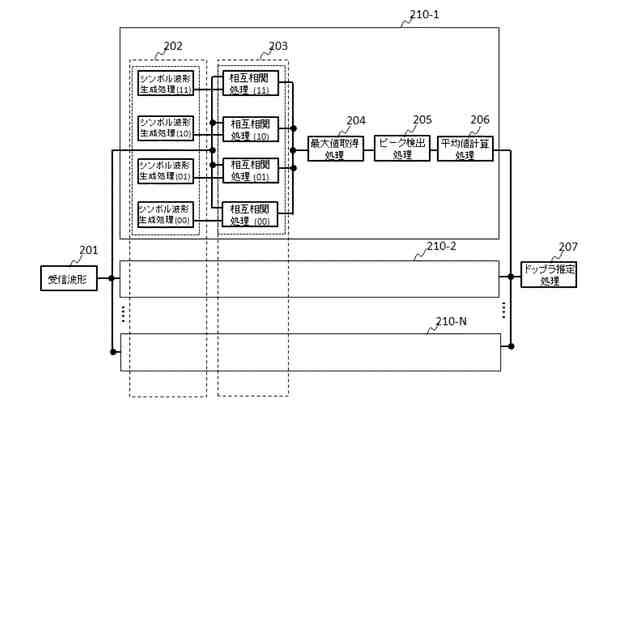

【選択図】図3
特許請求の範囲【請求項１】
送信するデジタル信号のビットコードに対応させて、LFM（linear frequency modulation：線形周波数変調）の中心周波数と掃引方向の少なくとも一方を切り替えて送信される送信信号または前記送信信号が反射した信号を受信する受信手段と、
複数の互いに異なるドップラ速力でそれぞれドップラ変調した複数のシンボル波形を生成し、前記受信手段で受信した受信信号と前記複数のシンボル波形との相互相関処理を行い、前記相互相関処理の結果に基づき、ドップラ速力を推定するドップラ速力推定手段と、
を備えたソーナー装置。
続きを表示（約 3,000 文字）【請求項２】
前記ドップラ速力推定手段は、
予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力に対して、シンボルを構成するビットコードの組み合わせのそれぞれに対応させて、前記ドップラ速力でドップラ変調したシンボル波形を生成する複数のシンボル生成手段と、
前記受信信号と、前記複数のシンボル生成手段でそれぞれ生成された複数の前記シンボル波形との相互相関をそれぞれ計算する複数の相互相関計算手段と、
の組を、前記予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力毎に備えた、請求項１記載のソーナー装置。
【請求項３】
前記ドップラ速力推定手段は、
前記予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力毎に、
２ビットデータ"00"、"01"、"10"、"11"のそれぞれに対して、前記各ドップラ速力でドップラ変調したシンボル波形をそれぞれ生成する第１乃至第４のシンボル生成手段と、
前記第１乃至第４のシンボル生成手段でそれぞれ生成された前記シンボル波形と、前記受信信号の相互相関をそれぞれ計算する第１乃至第４の相互相関計算手段と、
の組を備えた、請求項１記載のソーナー装置。
【請求項４】
前記ドップラ速力推定手段は、
前記予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力毎に、
前記第１乃至第４の相互相関計算手段でそれぞれ計算された前記相互相関の最大値を所定時間毎に検出する最大値検出手段と、
前記相互相関の最大値のピークを検出するピーク検出手段と、
前記相互相関の最大値の前記ピークの平均値を計算する平均値計算手段と、
の組を備え、
予め設定したドップラ速力の上限と下限の範囲を複数に分割した複数のドップラ速力のごとの前記相互相関の最大値の前記ピークの平均値から、ドップラ速力を推定する手段を備えた請求項３記載のソーナー装置。
【請求項５】
前記ドップラ速力推定手段で推定されたドップラ速力の推定結果を受ける復調処理手段を備え、
前記復調処理手段は、
前記推定されたドップラ速力を用いて、２ビットデータのそれぞれに対して、ドップラ変調したシンボル波形をそれぞれ生成する第１乃至第４のシンボル生成手段と、
前記受信信号と、前記推定されたドップラ速力に基づき前記第１乃至第４のシンボル生成手段でそれぞれ生成されたシンボル波形との相互相関をそれぞれ計算する第１乃至第４の相互相関計算手段と、
前記第１乃至第４の相互相関計算手段でそれぞれ計算された相互相関の所定時間ごとの最大値を検出する前記第１乃至第４の最大値検出手段と、
前記第１乃至第４の最大値検出手段での最大値を比較することで、前記中心周波数と前記掃引方向の少なくとも一方を検出する検出手段と、
前記検出手段での検出に基づき、デジタル信号を復調する復調手段を備えた、請求項４に記載のソーナー装置。
【請求項６】
ソーナーの通信方法であって、
送信するデジタル信号のビットコードに対応させて、LFM（linear frequency modulation：線形周波数変調）の中心周波数と掃引方向の少なくとも一方を切り替えて送信される送信信号または前記送信信号が反射した信号を受信し、
複数の互いに異なるドップラ速力でそれぞれドップラ変調した複数のシンボル波形を生成し、前記受信手段で受信した受信信号と前記複数のシンボル波形との相互相関処理を行い、前記相互相関処理の結果に基づき、ドップラ速力を推定する、通信方法。
【請求項７】
予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力に対して、シンボルを構成するビットコードの組み合わせのそれぞれに対応させて、前記ドップラ速力でドップラ変調したシンボル波形を生成する複数のシンボル生成処理を、前記各ドップラ速力毎に、並列に行い、
前記受信信号と、前記複数のシンボル生成手段でそれぞれ生成された複数の前記シンボル波形との相互相関をそれぞれ計算する複数の相互相関処理を、前記各ドップラ速力毎に、並列に行う、請求項６記載の通信方法。
【請求項８】
前記予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力毎に、
２ビットデータ"00"、"01"、"10"、"11"のそれぞれに対して、前記各ドップラ速力でドップラ変調したシンボル波形をそれぞれ生成する第１乃至第４のシンボル生成処理と、
前記第１乃至第４のシンボル生成処理でそれぞれ生成された前記シンボル波形と、前記受信信号の相互相関をそれぞれ計算する第１乃至第４の相互相関計算処理と、
前記第１乃至第４の相互相関計算処理でそれぞれ計算された相互相関の所定時間ごとの最大値を検出する処理と、
前記相互相関の最大値のピークを検出する処理と、
前記相互相関の最大値の前記ピークの平均値を計算する処理と、
の組を、前記予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力毎に実行し、
前記予め設定したドップラ速力の上限と下限の範囲を複数に分割した各ドップラ速力ごとの前記相互相関の最大値の前記ピークの平均値から、前記ドップラ速力を推定する、請求項７記載の通信方法。
【請求項９】
前記ドップラ速力の推定結果を受け、
前記推定されたドップラ速力に基づき、２ビットデータ"00"、"01"、"10"、"11"のそれぞれに対して、ドップラ変調したシンボル波形を生成する第１乃至第４のシンボル生成処理と、
前記推定されたドップラ速力に基づき前記第１乃至第４のシンボル生成処理でそれぞれ生成された前記シンボル波形と、前記受信信号の相互相関をそれぞれ計算する第１乃至第４の相互相関計算処理と、
前記第１乃至第４の相互相関計算処理でそれぞれ計算された相互相関の所定時間ごとの最大値を検出する前記第１乃至第４の最大値検出処理と、
前記第１乃至第４の最大値検出処理での最大値を比較することで、前記中心周波数と前記掃引方向の少なくとも一方を検出する検出処理と、
前記検出処理での検出に基づき、デジタル信号を復調する復調処理を実行する、請求項８に記載の通信方法。
【請求項１０】
送信するデジタル信号のビットコードに対応させて、LFM（linear frequency modulation：線形周波数変調）の中心周波数と掃引方向の少なくとも一方を切り替えて送信される送信信号または前記送信信号が反射した信号を受信する受信手段を備えたソーナー装置を構成するコンピュータに、
複数の互いに異なるドップラ速力でそれぞれドップラ変調した複数のシンボル波形を生成する処理と、
前記受信手段で受信した受信信号と前記複数のシンボル波形との相互相関処理を行い、前記相互相関処理の結果に基づき、ドップラ速力を推定する処理と、
を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ソーナー装置、通信方法、プログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
音の伝搬を利用して水中にある物体を探すソーナー（sound navigation and ranging：sonar：ソナーともいう）システムは、大きく分けてパッシブ(passive)ソーナーとアクティブ(active)ソーナーの二つの種類がある。パッシブソーナーは水中の物体が発生する音を受信することで物体の位置を特定する。アクティブソーナーは、ソーナーから音を送信しその反射波から物体の位置を特定する。音の送信と受信には、電気信号と音響信号を変換する複数の送受波素子を組み合わせた送受波アレイなどが用いられる。一般的にアクティブソーナーは、音の送信と反射波の受信を同一の送受波アレイで行う。このようなソーナーをモノスタティックアクティブソーナーと呼ぶ。
【０００３】
送信と受信を別のアレイで行うマルチスタティックアクティブソーナーも用いられている。マルチスタティックアクティブソーナーでは、受信した反射音から物体の位置を特定する際に、送信側と受信側で時刻同期が必要になる。時刻同期には、一般的に無線通信を用いるが、水中のビークルと、時刻同期を取る場合など、無線通信を利用することができない場合もある。
【０００４】
このような状況でマルチスタティックアクティブソーナーによる物体捜索（「マルチスタティック捜索」という）を行う手法として、水中通信を利用する方法が知られている。水中通信は、デジタル信号を変調し音波として送信し、受信した音波をデジタル信号に復調することで、情報の伝達を行う。変調方式として、例えばPSK（phase shift keying）やFSK（frequency shift keying）、OFDM（Orthogonal Frequency Division Multiplexing）などがあるが、マルチスタティック捜索の時刻同期に利用する場合、以下のような特徴を持つ変調方式が適している。
【０００５】
マルチスタティック捜索では、送信点と受信点とが、例えば数千メートル程度離れている場合もある。音波は海面・海底反射等を繰り返しながら伝搬する。このため、長距離伝搬によって信号レベルが減衰しても通信可能な雑音耐性と、反射による位相のズレに強いという特性が求められる。
【０００６】
特許文献１は、LFM（linear frequency modulation：線形周波数変調）やLPM（Linear Period Modulation：線形周期変調)波形の中心周波数と掃引方向を切り替えることで１シンボル分のデジタル信号を表現する変調処理と、受信信号とシンボル波形の相互相関処理を行うことで、LFM波形の中心周波数と掃引方向を判別する復調処理を行う水中通信装置が開示されている。特許文献１では、相互相関処理の信号利得により高い雑音耐性が期待できる。
【先行技術文献】
【特許文献】
【０００７】
特開２０２３－１４１６７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ソーナーが水上または水中を移動するビークルに搭載されている場合、該ソーナーから送信された音波は、該ビークルの移動により、ドップラ変調される。受信信号がドップラ変調されると、例えば信号利得が低下し、復調時の誤り確率が高くなる。
【０００９】
本開示は、例えばLFM波形の中心周波数および／または掃引方向を切り替えることで１シンボル分のデジタル信号を表現する変調方式の通信を行うシステムにおいて、復調処理の際にドップラ補正を可能としたソーナー装置、通信方法、プログラムを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本開示の１つの側面によれば、ソーナー装置は、送信するデジタル信号のビットコードに対応させて、LFM（linear frequency modulation:線形周波数変調）の中心周波数と掃引方向の少なくとも一方を切り替えて送信される送信信号または前記送信信号が反射した信号を受信する受信手段と、複数の互いに異なるドップラ速力でそれぞれドップラ変調した複数のシンボル波形を生成し、前記受信手段で受信した受信信号と前記複数のシンボル波形との相互相関処理を行い、前記相互相関処理の結果に基づき、ドップラ速力を推定するドップラ速力推定手段と、を備える。
（【００１１】以降は省略されています）
