公開番号2025164366
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068297
出願日2024-04-19
発明の名称炭酸ガス供給装置
出願人フルタ電機株式会社
代理人個人,個人,個人
主分類A01G 9/18 20060101AFI20251023BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】採光性の植物育成施設に対し、炭酸ガスを比較的均一に含んだ空気を供給でき、より低コストで設け得る炭酸ガス供給装置を提供する。

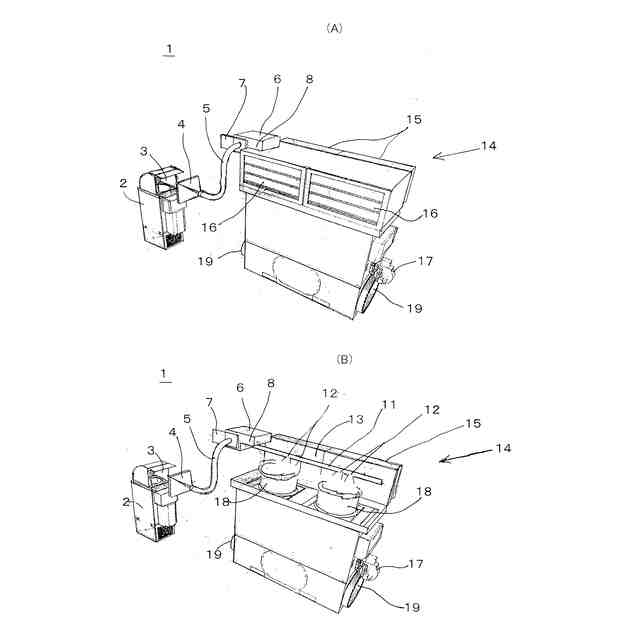

【解決手段】ビニールハウス等を内外に貫通して配置され、外気およびビニールハウスの内側空間に連通する混合室13と、混合室13の炭酸ガス含有空気を吸引するファン18と、バーナー17と、該バーナー17の下流側に配置され、ビニールハウスの内側空間に開口する放出口19と、を含む暖房機14と、炭酸ガスを発生させる炭酸ガス発生装置2と、炭酸ガス発生装置2の排気口3に一端が取り付けられる吸引ホース5と、暖房機14側に取り付けられ、吸引ホース5の他端と開閉弁7を介して連通するブロワーと、ブロワーに連通し、暖房機14の混合室13の内部に配管され、炭酸ガスを噴射する複数の孔12を設けたパイプ11と、を備える炭酸ガス取り込み機構と、を備える、炭酸ガス供給装置1。
【選択図】図2
特許請求の範囲【請求項１】
採光性の植物育成施設に用いる炭酸ガス供給装置であって、
前記植物育成施設の側壁を内外に貫通して配置され、且つ外気および前記植物育成施設の内側空間に連通する混合室と、前記混合室の炭酸ガス含有空気を吸引するファンと、加熱手段と、前記ファンおよび前記加熱手段の下流側に配置され、且つ前記植物育成施設の内側空間に開口する放出口と、を含む暖房機と、
炭酸ガスを発生させる炭酸ガス発生装置と、

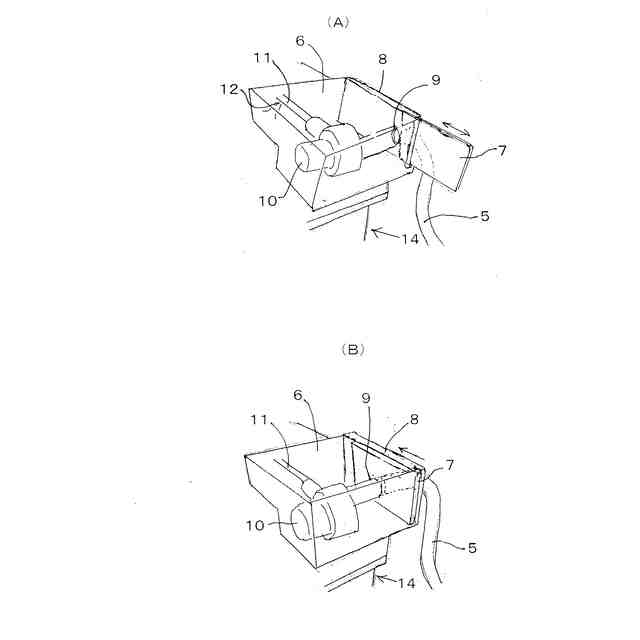

前記炭酸ガス発生装置の排気口に一端が取り付けられる吸引ホースと、前記暖房機側に取り付けられ、且つ前記吸引ホースの他端と開閉弁を介して連通するブロワーと、前記ブロワーに連通し、前記暖房機の前記混合室の内部に配管され、炭酸ガスを噴射する複数の孔が設けられたパイプと、を備える炭酸ガス取り込み機構と、を備えてなる、ことを特徴とする炭酸ガス供給装置。
続きを表示（約 790 文字）【請求項２】
前記炭酸ガス取り込み機構において、前記炭酸ガス発生装置の前記排気口は、ホッパーを介して前記吸引ホースの一端に連通している、請求項１に記載の炭酸ガス供給装置。
【請求項３】
前記暖房機の前記混合室は、平面視で前記植物育成施設の側壁に沿った細長い長方形を呈すると共に、前記炭酸ガス取り込み機構の前記パイプは、前記長方形の長辺方向に沿って配管されている、請求項１または２に記載の炭酸ガス供給装置。
【請求項４】
前記暖房機の前記放出口は、複数個が互いに異なる位置または向きに併設され、且つ前記放出口ごとに前記植物育成施設の内側に延びた排気ダクトが個別に接続されている、請求項１に記載の炭酸ガス供給装置。
【請求項５】
前記採光性の植物育成施設の内側空間は複数の空間領域に分割され、前記空間領域ごとに炭酸ガスの濃度を検出するセンサと、前記炭酸ガス供給装置とが個別に配設されていると共に、前記センサが検出する前記炭酸ガスの濃度差に応じて、当該空間領域に配設された前記炭酸ガス供給装置における前記炭酸ガス取り込み機構の前記ブロワーおよび前記暖房機の前記ファンの少なくとも一方の出力が調整可能とされている、請求項１に記載の炭酸ガス供給装置。
【請求項６】

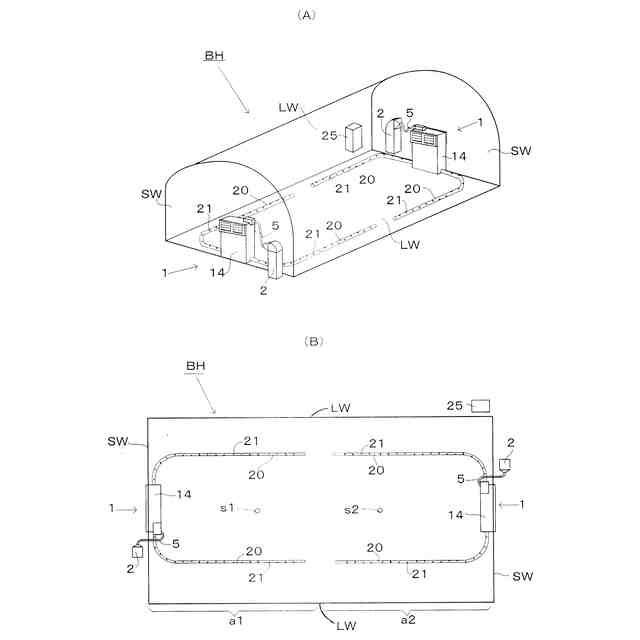

前記採光性の植物育成施設は、全体が蒲鉾形のビニールハウス、または、全体の外形が切妻形の屋根を含む温室であり、これらの長手方向における一方または双方の端壁付近または妻壁付近に、あるいは、これらの長手方向における双方の端壁付近または妻壁付近に加え、前記長手方向の中央付近における側壁付近に、前記炭酸ガス発生装置、前記暖房機、および、前記炭酸ガス取り込み機構からなる一組の炭酸ガス供給装置が配設されている、請求項１または５に記載の炭酸ガス供給装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、採光性の植物育成施設に用いる炭酸ガス供給装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
各種の果物や野菜などが太陽光、炭酸ガス、および、水分などを受けて行う光合成によって、栽培され育成されている。そのため、ビニールハウスや温室などの採光性の植物育成施設では、外気と共に炭酸ガスを植物育成施設内に取り込む方式が用いられ、そのための装置が付設されている。
【０００３】
例えば、外気と、炭酸ガスを添加した温室内からの環流空気とを、本体部の空気混合部において混合した後、得られた炭酸ガスを含有した混合空気を、メインダクトおよび該メインダクトから分岐した複数のサブダクトに送給し、前記サブダクトごとに設けた複数の吐出口から温室内に前記混合空気を供給するようにした温室用空気供給装置および温室用空気供給方法が提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－４２４８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のように、外気と、炭酸ガスを添加した温室内からの環流空気とを、単に空気混合部で混合し、得られた炭酸ガスを含有した混合空気を、メインダクトおよび複数のサブダクトを介して、温室内に拡散させる場合、各経路ごとにおける混合空気中の炭酸ガスの濃度差が過大になるおそれがある。しかも、本体部の空気混合部に対し、外気取込部、炭酸ガス取込部を接続した温室内空気取込部、および、混合空気供給部を個別に接続すると共に、併せて炭酸ガス発生手段や空気の加熱手段などの複数の設備を併設するために、設計コストや設備コストが過大になり易い、という問題があった。
【０００６】
本発明は、背景技術で説明した問題点を解決し、採光性の植物育成施設に対して、炭酸ガスを比較的均一に含んだ空気を供給すると共に、より低コストおよびより短期間で設置し得る炭酸ガス供給装置を提供する、ことを課題とする。
【課題を解決するための手段】
【０００７】
本発明の炭酸ガス供給装置は、
採光性の植物育成施設に用いる炭酸ガス供給装置であって、
前記植物育成施設の側壁を内外に貫通して配置され、且つ外気および前記植物育成施設の内側空間に連通する混合室と、前記混合室の炭酸ガス含有空気を吸引するファンと、加熱手段と、前記ファンおよび前記加熱手段の下流側に配置され、且つ前記植物育成施設の内側空間に開口する放出口と、を含む暖房機と、
炭酸ガスを発生させる炭酸ガス発生装置と、
前記炭酸ガス発生装置の排気口に一端が取り付けられる吸引ホースと、前記暖房機側に取り付けられ、且つ前記吸引ホースの他端と開閉弁を介して連通するブロワーと、前記ブロワーに連通し、前記暖房機の前記混合室の内部に配管され、炭酸ガスを噴射する複数の孔が設けられたパイプと、を備える炭酸ガス取り込み機構と、を備えてなる、ことを特徴とする。
【０００８】
前記炭酸ガス取り込み機構において、前記炭酸ガス発生装置の前記排気口は、ホッパーを介して前記吸引ホースの一端に連通していても良い。
【０００９】

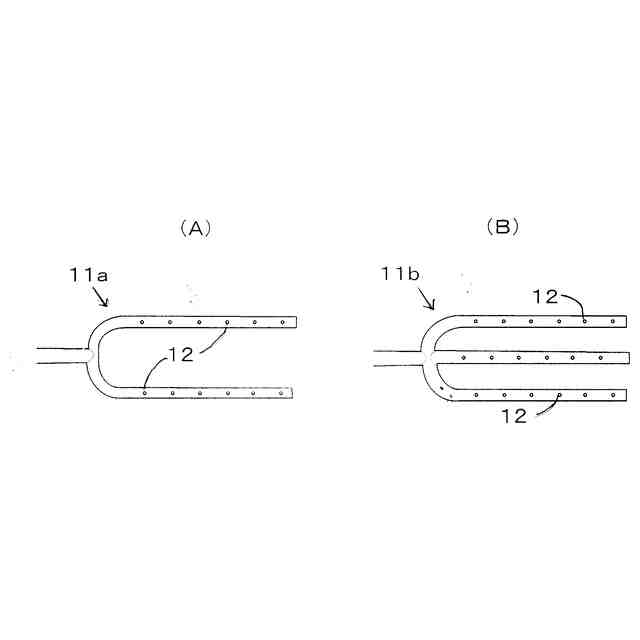

前記暖房機の前記混合室は、平面視で前記植物育成施設の側壁に沿った細長い長方形を呈すると共に、前記炭酸ガス取り込み機構の前記パイプは、前記長方形の長辺方向に沿って配管されていても良い。
【００１０】
前記暖房機の前記放出口は、複数個が互いに異なる位置または向きに併設され、且つ前記放出口ごとに前記植物育成施設の内側に延びた排気ダクトが個別に接続されていても良い。
（【００１１】以降は省略されています）
