公開番号2025163722
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067191
出願日2024-04-18
発明の名称チェーン式バランス吊具
出願人イーグルクランプ株式会社
代理人個人
主分類B66C 13/08 20060101AFI20251023BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】チェーン式バランス吊具において、吊り上げ時にチェーンが勢いよく移動した場合であっても、チェーンガイドの跳ね上がりを抑えて、チェーンがスプロケットから外れることを防止し、チェーンの破断や吊荷の落下などの危険を未然に回避する。

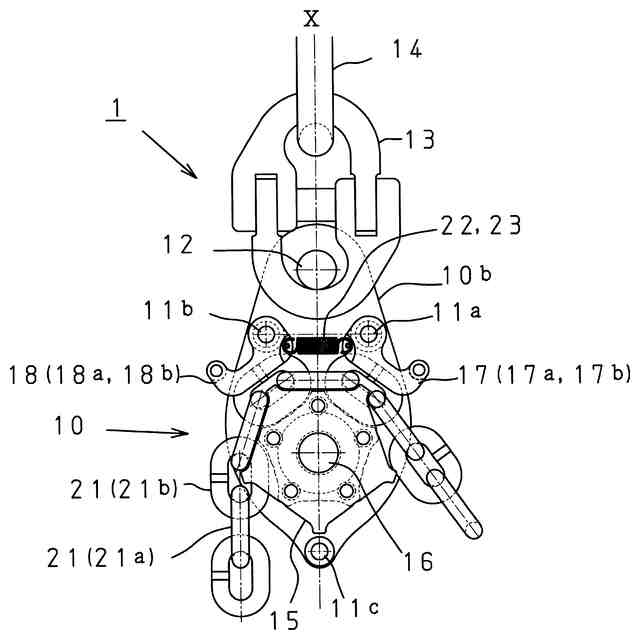

【解決手段】本体10の中心軸線X上において本体に対して回動自在に設けられるスプロケット15と、本体の中心軸線に対して対称であってスプロケットに近接した地点で本体に対して回動自在に設けられる一対のチェーンガイド17,18を有するチェーン式バランス吊具1において、スプロケットに係合しながらスプロケットとチェーンガイドとの間を通過するように架け渡されるチェーンを常にスプロケットに押し付ける方向に回転付勢されたスプリング手段、たとえば、一対のチェーンガイドの間に架け渡されてこれらを同時に且つ反対方向に回転付勢する引きバネ22,23が設けられる。
【選択図】図2
特許請求の範囲【請求項１】
本体と、本体の中心軸線上において本体に対して回動自在に設けられるスプロケットと、本体の中心軸線に対して対称であってスプロケットに近接した地点で本体に対して回動自在に設けられる一対のチェーンガイドと、多数のチェーン素子が連結されてなるチェーンであって、その両端が吊荷に連結されると共にその略中間部においてチェーン素子がスプロケットに係合しながらスプロケットとチェーンガイドとの間を通過するように架け渡されるチェーンと、各チェーンガイドをチェーンを介してスプロケットに押し付ける方向に回転付勢するスプリング手段と、を有してなることを特徴とするチェーン式バランス吊具。
続きを表示（約 100 文字）【請求項２】
前記スプリング手段が、一対のチェーンガイドの間に架け渡される引きバネであり、一対のチェーンガイドを同時に且つ反対方向に回転付勢することを特徴とする、請求項１記載のチェーン式バランス吊具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、異形鉄鋼構造物のようにバランスを取りにくい吊荷であっても自動的にバランスを取りながら安定した姿勢で吊り上げ作業を行うことができるチェーン式バランス吊具に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
下記特許文献１には、本体と、本体に対して回動自在に設けられるスプロケットと、スプロケットの上方において本体に回動自在に設けられる一対のチェーンガイドと、その両端が吊荷に連結されると共にその略中間部においてチェーン素子がスプロケットと係合してスプロケットとチェーンガイドとの間に架け渡されるチェーンと、を有してなるチェーン式バランス吊具が記載されている。
【０００３】
このようなチェーン式バランス吊具は、チェーンを所定の吊角度以上（たとえば６０度以上）に開いて吊荷に連結した状態で、吊り上げ装置を起動して吊り上げることにより、偏重心の吊荷であっても、吊荷の重心位置がバランス吊具の中心軸線上となるように自動的にスプロケットが回動してチェーンが移動し、バランスを取ることができる。したがって、特に偏重心の吊荷の引き起こし作業や反転作業等を安定した姿勢で円滑に行うことができるという利点を有する（特許文献１の段落００３３～００３６，図５，図６参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第４２９７４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

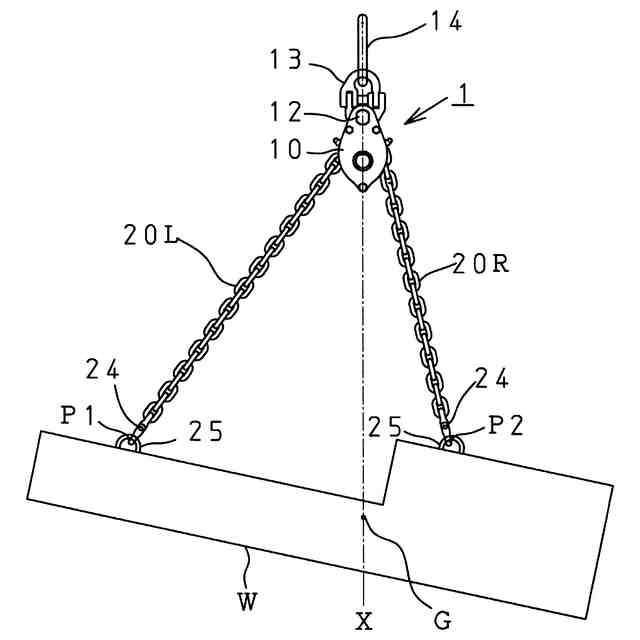

このようなチェーン式バランス吊具を用いて吊荷を吊り上げるために、チェーンの両端を吊荷にセットしたときに、当初からバランスが取れた状態が得られることは稀であり、ほとんどの場合はバランスが取られていない状態でチェーン式バランス吊具に連結されることになる。段差のある片重心吊荷Ｗをチェーン式バランス吊具で吊り上げる場合を想定して、以下、図５および図６を参照して説明する。なお、図５および図６は、特許文献１の図５および図６とそれぞれ実質的に同一の状態を示す。
【０００６】
この吊荷Ｗが床置きされた状態（図５）で、地点Ｐ１およびＰ２にチェーン２０の両端をセットして吊り上げると、吊荷Ｗが床から離れると同時に、スプロケット１５が同図において時計方向に回転すると共にチェーン２０が左側から右側へと移動して、バランスが取れた同６の状態に移行することになる。
【０００７】

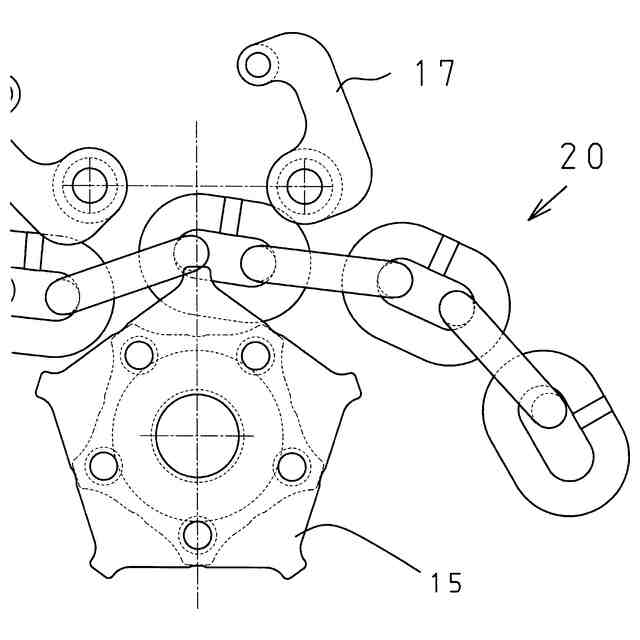

このときに、特に吊荷Ｗの質量が大きい場合や、チェーン２０を連結する２地点Ｐ１，Ｐ２の位置ずれ（高低差および／または中心軸線Ｘからの距離差）が大きい場合などでは、セット時の図５の状態から図６のバランス状態に移行する間に、スプロケット１５が高速回転すると共に、このスプロケット１５に係合するチェーン２０がチェーン式バランス吊具内で勢いよく移動するので、チェーンガイド１７を跳ね上げてしまい、チェーン２０がスプロケット１５から外れやすくなることがあった（図７参照）。チェーン式バランス吊具内でチェーン２０がスプロケット１５から外れたままで吊り上げを継続すると、チェーン２０に捩れが生じ、チェーン本来の使用荷重以下でも破断する恐れがある。また、このような状態になると、チェーンの移動がスムーズに行われなくなるため、バランスが取れた図６の状態に移行することができず、チェーン式バランス吊具の両側のチェーン２０に均等に荷重が掛からなくなって、チェーンが破断する恐れもある。チェーンの破断は、吊荷の落下などの大事故につながる。
【０００８】
したがって、本発明が解決しようとする課題は、チェーン式バランス吊具における上記問題を解決し、アンバランス状態からバランス状態へと移行する際にチェーンが勢いよく移動した場合であっても、チェーンガイドの跳ね上がりを抑えて、チェーンがスプロケットから外れることを防止し、チェーンの破断や吊荷の落下などの危険を未然に回避することを可能にする新規構造を提供することである。
【課題を解決するための手段】
【０００９】
この課題を解決するため、請求項１に係る本発明は、本体と、本体の中心軸線上において本体に対して回動自在に設けられるスプロケットと、本体の中心軸線に対して対称であってスプロケットに近接した地点で本体に対して回動自在に設けられる一対のチェーンガイドと、多数のチェーン素子が連結されてなるチェーンであって、その両端が吊荷に連結されると共にその略中間部においてチェーン素子がスプロケットに係合しながらスプロケットとチェーンガイドとの間を通過するように架け渡されるチェーンと、各チェーンガイドをチェーンを介してスプロケットに押し付ける方向に回転付勢するスプリング手段と、を有してなることを特徴とするチェーン式バランス吊具である。
【００１０】
請求項２に係る本発明は、請求項１記載のチェーン式バランス吊具において、前記スプリング手段が、一対のチェーンガイドの間に架け渡される引きバネであり、一対のチェーンガイドを同時に且つ反対方向に回転付勢することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
