公開番号2025162470
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065809
出願日2024-04-15
発明の名称冷却具及び冷却具の製造方法
出願人株式会社TAT
代理人個人,個人
主分類B29C 65/00 20060101AFI20251020BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】冷却具の生体への肌当たりが良好となる。
【解決手段】冷却具100は、保冷剤2と、保冷剤2を収容し長手方向に延びる外装パック3とを備え、外装パック3は、第1シート5と、第1シート5に接合された第2シート6とを有し、第2シート6は、長手方向に沿って交互に並んで配置された凹状の複数の収容部65及び凸状の複数の仕切り部66を有し、収容部65は第1シート5とは反対の方へ窪んで保冷剤2を収容し、仕切り部66は第1シート5の方へ突出して隣り合う収容部65の間を仕切り、第1シート5の外周縁50は長手方向に沿って延び互いに対向する第1端縁51及び第2端縁52を含み、第2シート6の外周縁60は長手方向に沿って延び互いに対向する第1端縁61及び第2端縁62を含み、第1端縁51と第1端縁61との第1接合部分31と、第2端縁52と第2端縁62との第2接合部分32とは、外装パック3の内部に位置している。
【選択図】図3
特許請求の範囲【請求項１】
熱を吸収して固相から液相に変化する保冷剤と、
前記保冷剤を収容し長手方向に延びる外装パックとを備え、
前記外装パックは、第１シートと、前記第１シートに対向して前記第１シートに接合された第２シートとを有し、
前記第２シートは、前記長手方向に沿って交互に並んで配置された凹状の複数の収容部及び凸状の複数の仕切り部を有し、
前記収容部は、前記第１シートとは反対の方へ窪んで前記保冷剤を収容し、
前記仕切り部は、前記第１シートの方へ突出して隣り合う前記収容部の間を仕切り、
前記第１シートの外周縁は、前記長手方向に沿って延び互いに対向する第１端縁及び第２端縁を含み、
前記第２シートの外周縁は、前記長手方向に沿って延び互いに対向する第１端縁及び第２端縁を含み、
前記第１シートの前記第１端縁と前記第２シートの前記第１端縁とが接合された第１接合部分と、前記第１シートの前記第２端縁と前記第２シートの前記第２端縁とが接合された第２接合部分とは、前記外装パックの内部に位置している冷却具。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の冷却具において、
前記仕切り部は、隣り合う前記収容部の一方を区画する第１壁と、隣り合う前記収容部の他方を区画する第２壁と、前記第１壁と前記第２壁とを連結する連結部とを含み、
前記連結部と前記第１壁との交差部分と前記連結部と前記第２壁との交差部分とは、それぞれ、前記仕切り部の稜を形成し、
前記第２シートのうち前記稜を形成する部分の厚みは、前記第２シートのうち当該部分を除く前記連結部の厚みよりも薄い冷却具。
【請求項３】
請求項１に記載の冷却具において、
前記第１シートの前記外周縁は、前記第１シートの前記第１端縁及び前記第２端縁に接続され互いに対向する第３端縁及び第４端縁を含み、
前記第２シートの前記外周縁は、前記第２シートの前記第１端縁及び前記第２端縁に接続され互いに対向する第３端縁及び第４端縁を含み、
前記第１シートの前記第３端縁と前記第２シートの前記第３端縁とが接合された第３接合部分と、前記第１シートの前記第４端縁と前記第２シートの前記第４端縁とが接合された第４接合部分とは、前記外装パックの外部に位置している冷却具。
【請求項４】
請求項１に記載の冷却具において、
前記第１シートは、前記第１シートの前記長手方向に沿って交互に並んで配置された凹状の複数の収容部及び凸状の複数の仕切り部を有し、
前記第１シートの前記収容部は、前記第２シートとは反対の方へ窪んで前記保冷剤を収容し、
前記第１シートの前記仕切り部は、前記第２シートの方へ突出して前記第１シートの隣り合う前記収容部の間を仕切り、
前記第１シートの前記収容部と前記第２シートの前記収容部とは対向し、前記第１シートの前記仕切り部と前記第２シートの前記仕切り部とは対向して接合されている冷却具。
【請求項５】
長手方向に延びる第１シートを準備することと、
長手方向に延びる第２シートであって、前記長手方向に沿って並んで配置され第１主面側へ突出した凸状の複数の凸部と、第２主面側へ窪んで隣り合う前記凸部の間を仕切る凹状の複数の凹部とを含む前記第２シートを準備することと、
前記第２シートの前記第２主面を前記第１シートに対向させて、前記第１シートと前記第２シートとを重ね合わせることと、
前記第１シートの外周縁のうちの前記長手方向に沿って延びる第１端縁と前記第２シートの外周縁のうちの前記長手方向に沿って延びる第１端縁とを接合して第１接合部分を形成し、且つ、前記第１シートの外周縁のうちの前記長手方向に沿って延び前記第１シートの前記第１端縁に対向する第２端縁と前記第２シートの外周縁のうちの前記長手方向に沿って延び前記第２シートの前記第１端縁に対向する第２端縁とを接合して第２接合部分を形成し、前記長手方向の両端が開口する管状パックを形成することと、
前記第２シートの前記第１主面を前記第１シートに対向させるように前記管状パックを裏返し、前記凸部を前記第２主面側へ窪んだ状態に変形させて凹状の収容部を形成し、前記凹部を前記第１主面側へ突出した状態に変形させて凸状の仕切り部を形成して、外装パックを形成することと、
前記両端の少なくとも一方の開口された隙間から前記外装パックの内部に保冷剤を充填して、前記複数の収容部のそれぞれに前記保冷剤を収容することとを備え、
前記第１接合部分及び前記第２接合部分は、前記管状パックの形成時には、前記管状パックの外部に位置し、前記外装パックの形成時には、前記外装パックの内部に位置する冷却具の製造方法。

発明の詳細な説明【技術分野】
【０００１】
ここに開示された技術は、冷却具及び冷却具の製造方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１には、冷媒ゲルからなる保冷剤がチューブに収容された冷却具が開示されている。チューブは、対向する一対のプラスチックシートを互いに溶着することによって形成されている。チューブには、チューブの幅方向に延びるシールが溶着によって形成されている。チューブの内部は、シールによって、チューブの長さ方向に並ぶ複数のポケット部に分割されている。各ポケット部には、保冷剤が収容されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許第４８５４３１９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、前述のような冷却具では、一対のプラスチックシートのそれぞれの長さ方向に延びる周縁が互いに溶着されている。冷却具を生体の対象部分に装着する場合、互いに溶着された各プラスチックシートの周縁が生体の対象部分に接触して、冷却具の生体への肌当たりが良くない。
【０００５】
ここに開示された技術は、かかる点に鑑みてなされたものであり、その目的とするところは、冷却具の生体への肌当たりが良好となることにある。
【課題を解決するための手段】
【０００６】
ここに開示された冷却具は、熱を吸収して固相から液相に変化する保冷剤と、前記保冷剤を収容し長手方向に延びる外装パックとを備え、前記外装パックは、第１シートと、前記第１シートに対向して前記第１シートに接合された第２シートとを有し、前記第２シートは、前記長手方向に沿って交互に並んで配置された凹状の複数の収容部及び凸状の複数の仕切り部を有し、前記収容部は、前記第１シートとは反対の方へ窪んで前記保冷剤を収容し、前記仕切り部は、前記第１シートの方へ突出して隣り合う前記収容部の間を仕切り、前記第１シートの外周縁は、前記長手方向に沿って延び互いに対向する第１端縁及び第２端縁を含み、前記第２シートの外周縁は、前記長手方向に沿って延び互いに対向する第１端縁及び第２端縁を含み、前記第１シートの前記第１端縁と前記第２シートの前記第１端縁とが接合された第１接合部分と、前記第１シートの前記第２端縁と前記第２シートの前記第２端縁とが接合された第２接合部分とは、前記外装パックの内部に位置している。
【０００７】
ここに開示された冷却具の製造方法は、長手方向に延びる第１シートを準備することと、長手方向に延びる第２シートであって、前記長手方向に沿って並んで配置され第１主面側へ突出した凸状の複数の凸部と、第２主面側へ窪んで隣り合う前記凸部の間を仕切る凹状の複数の凹部とを含む前記第２シートを準備することと、前記第２シートの前記第２主面を前記第１シートに対向させて、前記第１シートと前記第２シートとを重ね合わせることと、前記第１シートの外周縁のうちの前記長手方向に沿って延びる第１端縁と前記第２シートの外周縁のうちの前記長手方向に沿って延びる第１端縁とを接合して第１接合部分を形成し、且つ、前記第１シートの外周縁のうちの前記長手方向に沿って延び前記第１シートの前記第１端縁に対向する第２端縁と前記第２シートの外周縁のうちの前記長手方向に沿って延び前記第２シートの前記第１端縁に対向する第２端縁とを接合して第２接合部分を形成し、前記長手方向の両端が開口する管状パックを形成することと、前記第２シートの前記第１主面を前記第１シートに対向させるように前記管状パックを裏返し、前記凸部を前記第２主面側へ窪んだ状態に変形させて凹状の収容部を形成し、前記凹部を前記第１主面側へ突出した状態に変形させて凸状の仕切り部を形成して、外装パックを形成することと、前記両端の少なくとも一方の開口された隙間から前記外装パックの内部に保冷剤を充填して、前記複数の収容部のそれぞれに前記保冷剤を収容することとを備え、前記第１接合部分及び前記第２接合部分は、前記管状パックの形成時には、前記管状パックの外部に位置し、前記外装パックの形成時には、前記外装パックの内部に位置する。
【発明の効果】
【０００８】
前記冷却具及び前記冷却具の製造方法によれば、冷却具の生体への肌当たりが良好となる。
【図面の簡単な説明】
【０００９】

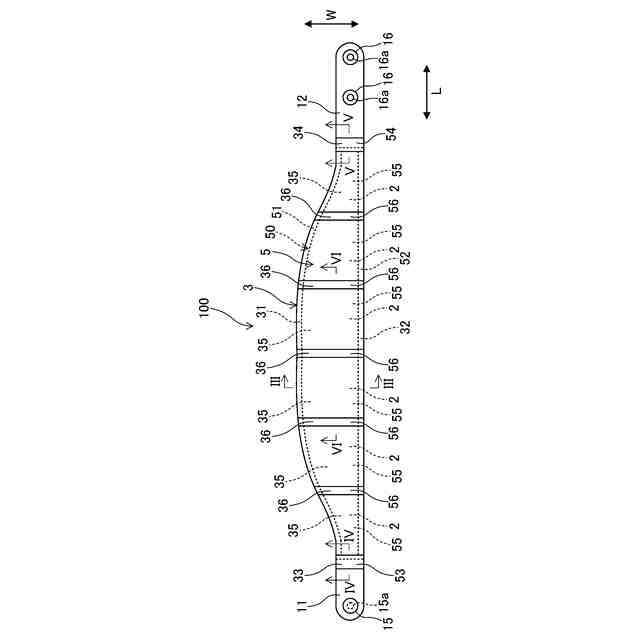

図１は、冷却具の正面図である。

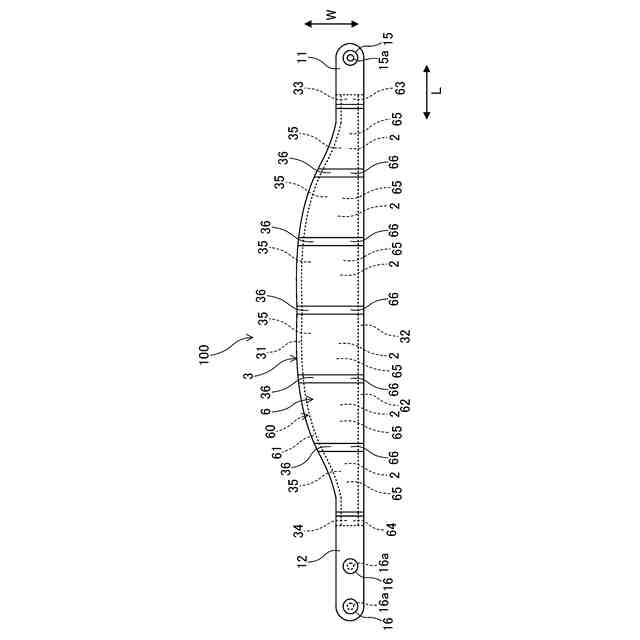

図２は、冷却具の背面図である。

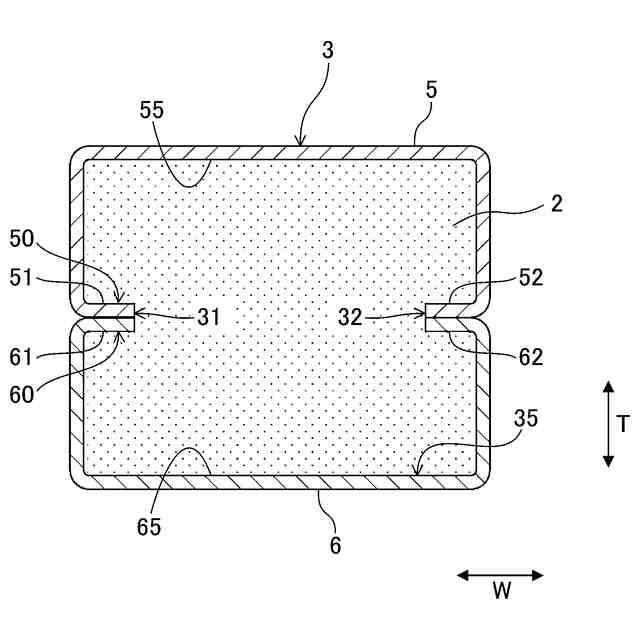

図３は、図１のIII－III線における冷却具の断面図である。
図４は、図１のIV－IV線における冷却具の断面図である。

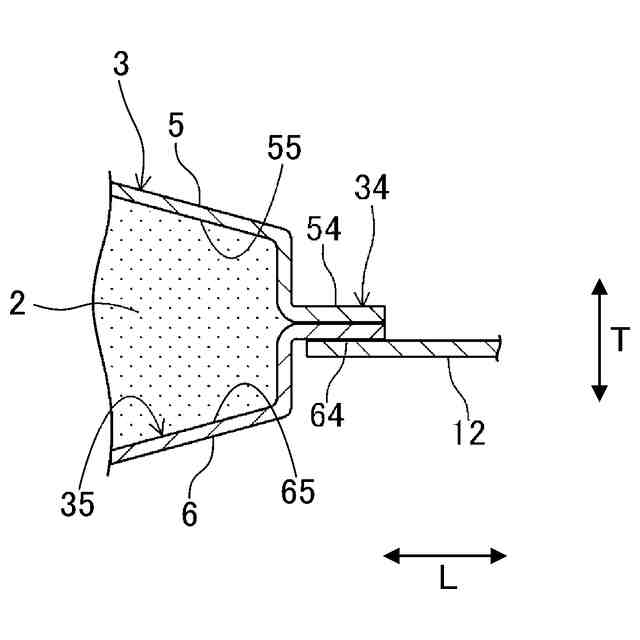

図５は、図１のV－V線における冷却具の断面図である。

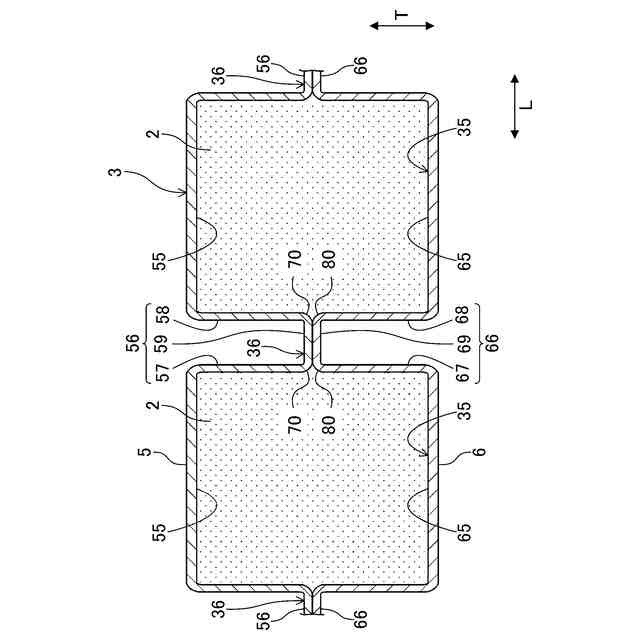

図６は、図１のVI－VI線における冷却具の断面図である。

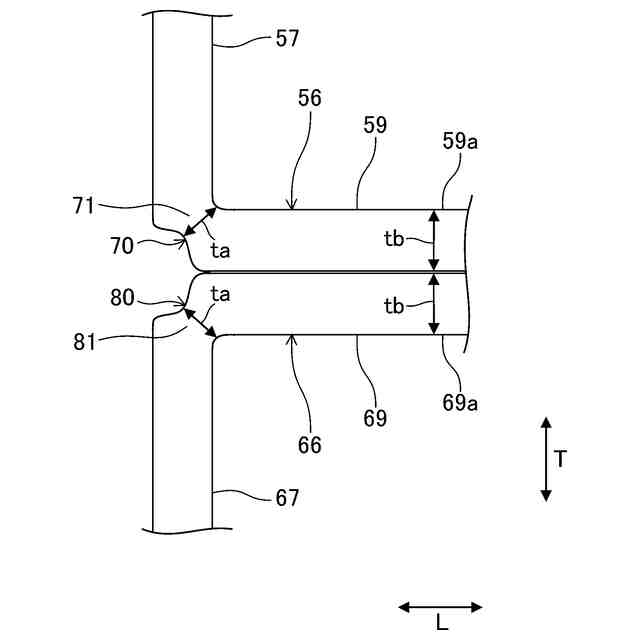

図７は、図６の一部の拡大断面図である。

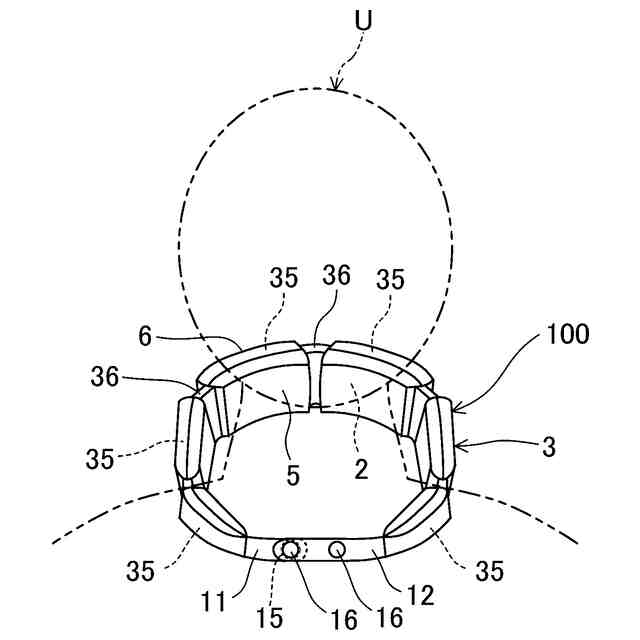

図８は、冷却具の使用状態を示す概略図である。

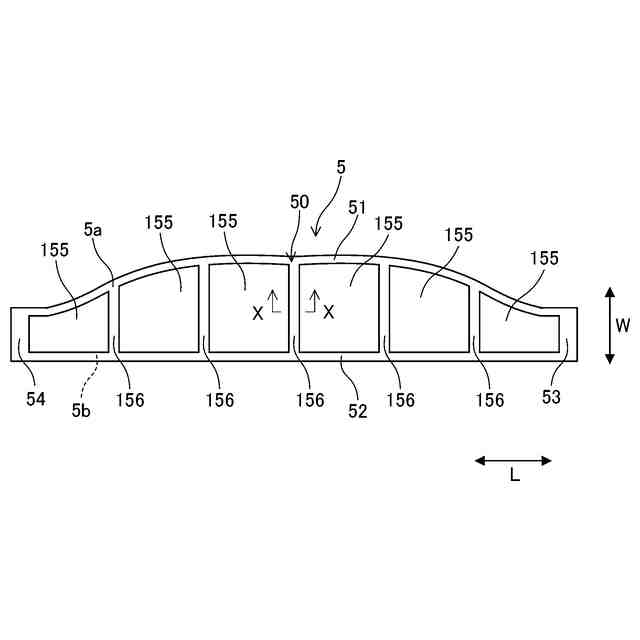

図９は、第２シートに接合する前の状態の第１シートを示す概略図である。
図１０は、図９のX－X線における断面図である。
図１１は、第１シートに接合する前の状態の第２シートを示す概略図である。
図１２は、図１１のXII－XII線における断面図である。
図１３は、第１シートと第２シートを接合した状態を示す管状パックの概略正面図である。
図１４は、図１３のXIV－XIV線における断面図である。
図１５は、図１３のXV－XV線における断面図である。
図１６は、管状パックを裏返す前の状態を示す概略断面図である。
図１７は、管状パックを裏返した後で凸部及び凹部を変形させる前の状態を示す外装パックの概略断面図である。
図１８は、管状パックを裏返した後で凸部及び凹部を変形させた後の状態を示す外装パックの概略断面図である。
【発明を実施するための形態】
【００１０】
以下、例示的な実施形態を図面に基づいて詳細に説明する。図１は、冷却具１００の正面図である。図２は、冷却具１００の背面図である。図３は、図１のIII－III線における冷却具１００の断面図である。図４は、図１のIV－IV線における冷却具１００の断面図である。図５は、図１のV－V線における冷却具１００の断面図である。図６は、図１のVI－VI線における冷却具１００の断面図である。
（【００１１】以降は省略されています）
