公開番号2025162198
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065328
出願日2024-04-15
発明の名称蓄電装置の製造方法
出願人トヨタ自動車株式会社,株式会社豊田自動織機
代理人弁理士法人深見特許事務所
主分類H01M 10/04 20060101AFI20251020BHJP(基本的電気素子)
要約【課題】ラミネートフィルムの外周部を溶着する際に生じる集電板の変形を抑制する。

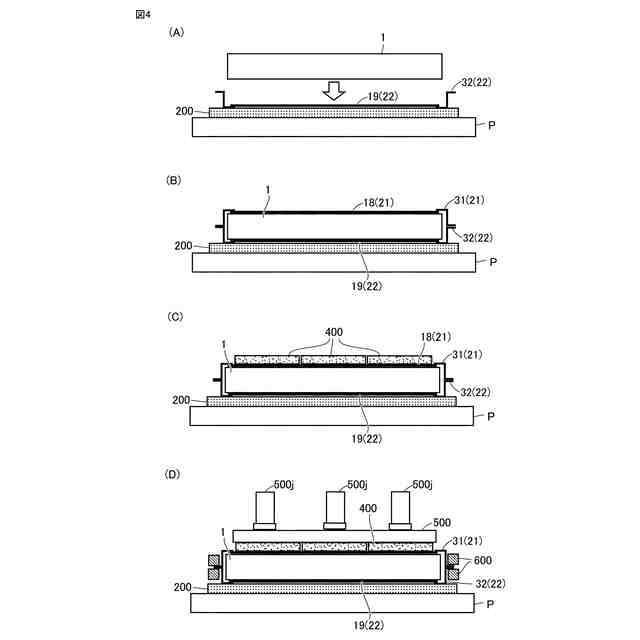

【解決手段】第2弾性体200が載置された設置台Pの上に、第1外装体22、蓄電体1、第2外装体21を配置する(図4(A)、(B))。第2外装体21の第2集電板18に、第1弾性体400を配置する(図4(C))。第1弾性体400を、拘束板500を用いて、蓄電体1の積層方向へ押圧し、第2外装体21の第2集電板18が第1弾性体400によって押さえられた状態で、溶着治具600により、第2ラミネートフィルム31(ラミネートフィルム)と第1ラミネートフィルム32(ラミネートフィルム)の外周部を溶着する(図4(D))。
【選択図】図4
特許請求の範囲【請求項１】

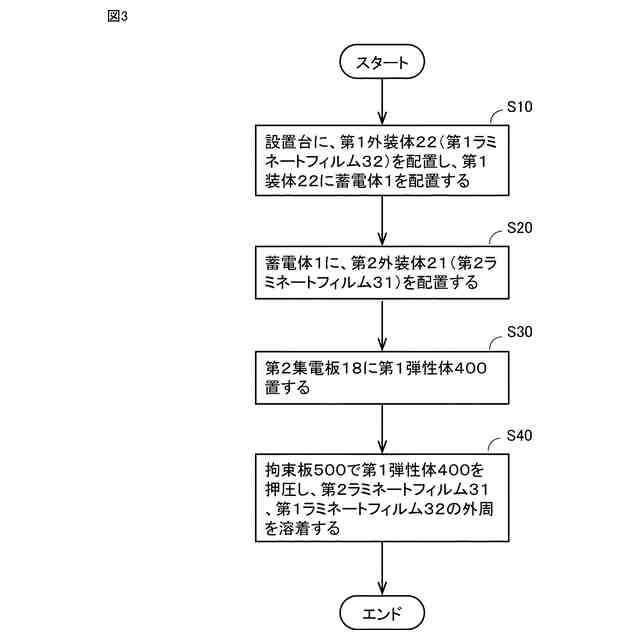

設置台に、第１ラミネートフィルムを含む第１外装体を配置し、前記第１外装体に積層電極体を配置する工程と、
第２集電板と、前記第２集電板が露出するよう中央部に開口が形成された第２ラミネートフィルムを含む第２外装体を、前記積層電極体を覆うよう配置する工程と、
前記開口から露出する前記第２集電板に接するよう第１弾性体を配置する工程と、
前記第１弾性体を、前記積層電極体に向かう方向に押圧した状態で、前記第１ラミネートフィルムと前記第２ラミネートフィルムの外周部を溶着する工程と、
を含む、蓄電装置の製造方法。
続きを表示（約 460 文字）【請求項２】
前記設置台には、第２弾性体が設けられており、
前記第１外装体は、前記第２弾性体に接するよう配置され、
前記第２弾性体は、前記第１弾性体よりも硬い、請求項１に記載の蓄電装置の製造方法。
【請求項３】
前記第１外装体は、第１集電板を含み、
前記第１ラミネートフィルムは、前記第１集電板が露出するように中央部に開口が形成されており、
前記設置台には、第２弾性体が設けられ、
前記第１外装体は、前記第２弾性体に接するよう配置され、
前記第１弾性体は、前記第２弾性体よりも柔らかい、請求項１に記載の蓄電装置の製造方法。
【請求項４】
前記溶着する工程は、前記第１外装体と前記第２外装体から構成される外装体の内部空間が減圧された状態で行われる、請求項１に記載の蓄電装置の製造方法。
【請求項５】

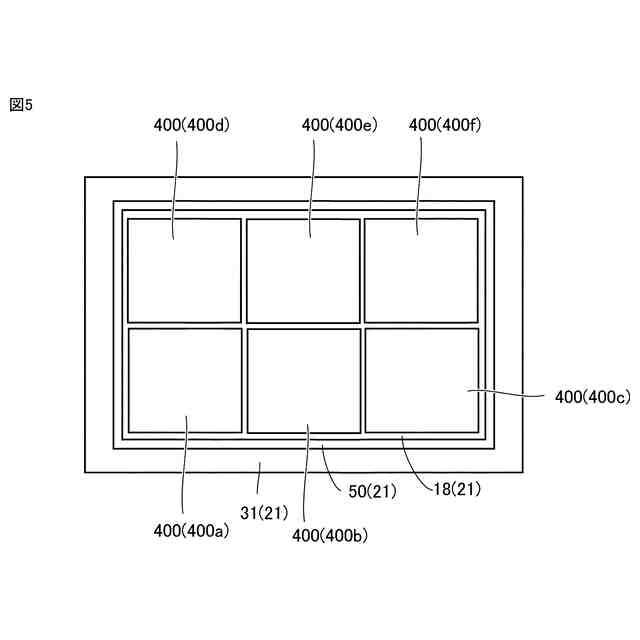

前記第１弾性体は、前記第２集電板に接する複数の弾性体からなる、請求項１から請求項４のいずれか一項に記載の蓄電装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置の製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特開２００４－１３４２１０号公報（特許文献１）には、積層電極体と、積層電極体を収容するラミネートフィルム（ラミネートシート）とを備え、ラミネートフィルムの上面および下面から集電板が露出している積層型電池が開示されている。このような積層型電池では、ラミネートフィルムの外周部を溶着して、積層電極体を封止する。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１３４２１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ラミネートフィルムの外周部を溶着して積層電極体を封止する際に、集電板に皺が生成される場合がある。
【０００５】
本開示の目的は、積層電極体を封止する際に、集電板に皺が生成されることを抑制することである。
【課題を解決するための手段】
【０００６】
本開示の蓄電装置の製造方法は、設置台に、第１ラミネートフィルムを含む第１外装体を配置し、第１外装体に積層電極体を配置する工程と、第２集電板と、第２集電板が露出するよう中央部に開口が形成された第２ラミネートフィルムを含む第２外装体を、積層電極体を覆うよう配置する工程と、開口から露出する第２集電板に接するよう第１弾性体を配置する工程と、第１弾性体を、積層電極体に向かう方向に押圧した状態で、第１ラミネートフィルムと第２ラミネートフィルムの外周部を溶着する工程と、を含む。
【０００７】
この方法によれば、第１弾性体によって第２集電板を押圧した状態で、第１ラミネートフィルムと第２ラミネートの外周部を溶着するので、積層電極体を封止する際に第２集電板に皺が生成されることを抑制できる。
【０００８】
好ましくは、設置台には、第２弾性体が設けられており、第１外装体は、第２弾性体に接するよう配置され、第２弾性体は、第１弾性体よりも硬い。
【０００９】
この方法によれば、第１外装体は、第２弾性体に接した状態で押圧される。第２弾性体は第１弾性体より硬いので、積層電極体および第１外装体を好適に支えることができ、積層電極体および第１外装体が大きく変形せず、積層電極体および第１外装体に不都合な負荷が加わることを抑制できる。
【００１０】
好ましくは、第１外装体は、第１集電板を含み、第１ラミネートフィルムは、第１集電板が露出するように中央部に開口が形成されており、設置台には、第２弾性体が設けられ、第１外装体は、第２弾性体に接するよう配置され、第１弾性体は、第２弾性体よりも柔らかい。
（【００１１】以降は省略されています）
