公開番号2025159770
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062508
出願日2024-04-09
発明の名称フレキシブルプリント配線板を有するインサート成形品の製造方法、及びフレキシブルプリント配線板を有するインサート成形品
出願人メクテック株式会社
代理人弁理士法人秀和特許事務所
主分類B29C 45/14 20060101AFI20251015BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】フレキシブルプリント配線板の両側に沿ってバリが長く伸びてしまうことを抑制可能なフレキシブルプリント配線板を有するインサート成形品の製造方法、及びフレキシブルプリント配線板を有するインサート成形品を提供する。
【解決手段】下型310と上型320とを有する金型300にFPC100を配置する配置工程と、金型300のキャビティCVに成形材料を充填した後に成形品の成形を行う成形工程と、を有するインサート成形品の製造方法であって、FPC100の幅方向の両側には、前記成形工程の際にキャビティCVから漏れ出る材料の進行を規制するバリ抑制用突出部101がそれぞれ設けられており、バリ抑制用突出部101は金型300内に配されることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
下型と上型とを有する金型にフレキシブルプリント配線板を配置する配置工程と、
前記金型のキャビティに成形材料を充填した後に成形品の成形を行う成形工程と、
を有するインサート成形品の製造方法であって、
前記フレキシブルプリント配線板の幅方向の両側には、前記成形工程の際に前記キャビティから漏れ出る材料の進行を規制するバリ抑制用突出部がそれぞれ設けられており、前記バリ抑制用突出部は前記金型内に配されることを特徴とするフレキシブルプリント配線板を有するインサート成形品の製造方法。
続きを表示（約 640 文字）【請求項２】
前記下型のうち前記バリ抑制用突出部が配される部分の側面と、前記バリ抑制用突出部との間には隙間が設けられており、
前記上型には、前記バリ抑制用突出部を押圧して圧縮することで、前記隙間を縮める押圧突起が設けられていることを特徴とする請求項１に記載のフレキシブルプリント配線板を有するインサート成形品の製造方法。
【請求項３】
前記バリ抑制用突出部の内部には、金属箔が設けられていないことを特徴とする請求項１または２に記載のフレキシブルプリント配線板を有するインサート成形品の製造方法。
【請求項４】
フレキシブルプリント配線板をインサート部品として成形品が成形されることで得られるインサート成形品であって、
前記フレキシブルプリント配線板には、幅方向の両側に、前記成形品を成形する際に金型のキャビティから漏れ出る材料の進行を規制するバリ抑制用突出部がそれぞれ設けられていることを特徴とするフレキシブルプリント配線板を有するインサート成形品。
【請求項５】
前記バリ抑制用突出部は、前記成形品を挟んで両側にそれぞれ設けられていることを特徴とする請求項４に記載のフレキシブルプリント配線板を有するインサート成形品。
【請求項６】
前記バリ抑制用突出部の内部には、金属箔が設けられていないことを特徴とする請求項４または５に記載のフレキシブルプリント配線板を有するインサート成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フレキシブルプリント配線板を有するインサート成形品の製造方法、及びフレキシブルプリント配線板を有するインサート成形品に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

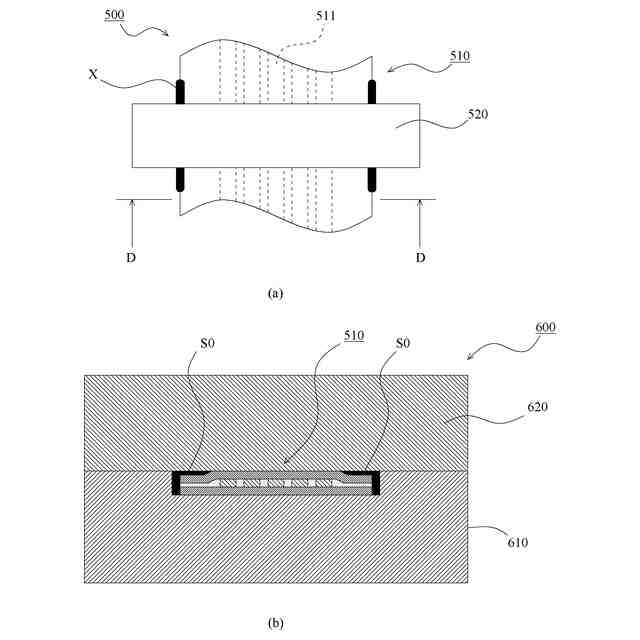

従来、フレキシブルプリント配線板（以下、「ＦＰＣ」と称する）と、ＦＰＣに一体的に設けられる成形品（ガスケット等）とを備えるインサート成形品が知られている。このインサート成形品は、ＦＰＣをインサート部品として、インサート成形により成形品を成形することにより得ることができる。このようなインサート成形品においては、ＦＰＣの幅方向の両側付近でバリが生じ易い。この理由について、図５を参照して説明する。図５（ａ）はインサート成形品における成形品付近の平面図であり、同図（ｂ）はインサート成形を行う際の金型の模式的断面図である。なお、図５（ｂ）中のＦＰＣの断面は、図５（ａ）中のＤＤ断面図に相当する。
【０００３】
インサート成形品５００は、ＦＰＣ５１０と、ＦＰＣ５１０に一体的に設けられる成形品５２０とを備えている。インサート成形用の金型６００は、下型６１０と上型６２０とを備えている。インサート成形を行う場合には、金型６００にＦＰＣ５１０を配した状態で、金型６００のキャビティ（不図示）に成形材料が充填された後に成形が行われる。ＦＰＣ５１０は、キャビティを挟んで両側の部分が下型６１０と上型６２０に挟み込まれた状態でインサート成形が行われる。
【０００４】
ここで、ＦＰＣ５１０には、一般的に、その内部の幅方向の中央付近に回路として機能する導体層が設けられており、幅方向の両側付近には導体層が設けられていない。そのため、ＦＰＣ５１０においては、幅方向の中央付近に比して、両側の厚みが薄くなるのが一般的である。また、金型内においては、ＦＰＣ５１０を配置する部位には、ＦＰＣ５１０と型との間にクリアランスが設けられる。これらのことから、金型６００内において、ＦＰＣ５１０の幅方向両側付近に隙間Ｓ０（図５（ｂ）中、黒で塗りつぶした部分）が生じ易い。従って、成形時において、キャビティから成形材料が隙間Ｓ０に漏れ出てしまい、ＦＰＣ５１０の幅方向両側にバリＸが生じてしまう。このバリＸはＦＰＣ５１０の両側に沿って伸びるように形成される。このバリＸの長さが長くなると、品質などの観点からバリＸを除去する後処理が必要になってしまうことがある。
【先行技術文献】
【特許文献】
【０００５】
特許第５３５４２８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、フレキシブルプリント配線板の両側に沿ってバリが長く伸びてしまうことを抑制可能なフレキシブルプリント配線板を有するインサート成形品の製造方法、及びフレキシブルプリント配線板を有するインサート成形品を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、上記課題を解決するために以下の手段を採用した。
【０００８】
すなわち、本発明のフレキシブルプリント配線板を有するインサート成形品の製造方法
は、
下型と上型とを有する金型にフレキシブルプリント配線板を配置する配置工程と、
前記金型のキャビティに成形材料を充填した後に成形品の成形を行う成形工程と、
を有するインサート成形品の製造方法であって、

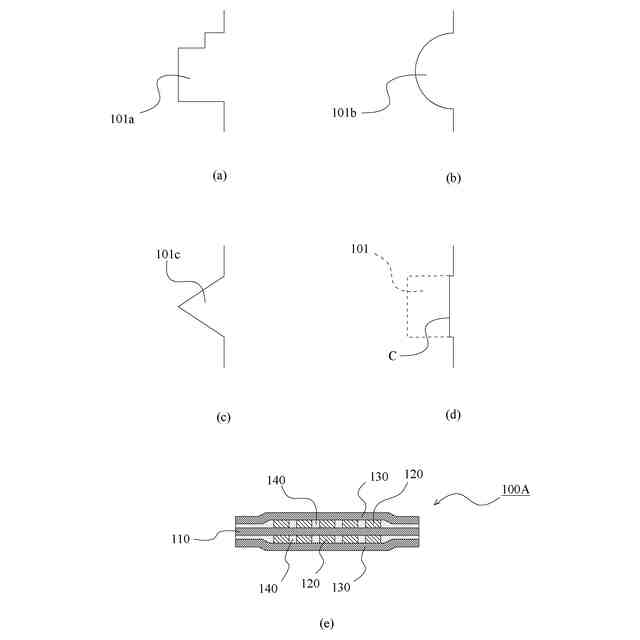

前記フレキシブルプリント配線板の幅方向の両側には、前記成形工程の際に前記キャビティから漏れ出る材料の進行を規制するバリ抑制用突出部がそれぞれ設けられており、前記バリ抑制用突出部は前記金型内に配されることを特徴とする。
【０００９】
本発明によれば、バリ抑制用突出部によって、フレキシブルプリント配線板の両側に沿ってバリが長く伸びてしまうことを抑制することができる。
【００１０】
前記下型のうち前記バリ抑制用突出部が配される部分の側面と、前記バリ抑制用突出部との間には隙間が設けられており、
前記上型には、前記バリ抑制用突出部を押圧して圧縮することで、前記隙間を縮める押圧突起が設けられているとよい。
（【００１１】以降は省略されています）
