公開番号2025158860
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061796
出願日2024-04-05
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 21/00 20060101AFI20251009BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】近年の印刷システムにおけるデータ転送方法として、データを送信する送信装置側で画像データをシリアル化して高速に転送する方法が知られている。上述の通信技術では、ノイズ等の影響によりリカバリ回路が所定の周波数のクロック信号を復元せず、シリアルデータのパラレルデータへの変換が中断される場合がある。特に、画像データの最終ラインに付与された発光素子の消灯を示す画像データの変換が中断されると発光素子が消灯せず、感光ドラムが過剰に露光される虞がある。
【解決手段】 1ページ分の画像データを送信した後に複数の発光部が消灯することを示す第1の消灯画像データを送信し、第1の消灯画像データを送信した後に複数の発光部が消灯することを示す第2の消灯画像データを送信する。
【選択図】図7
特許請求の範囲【請求項１】

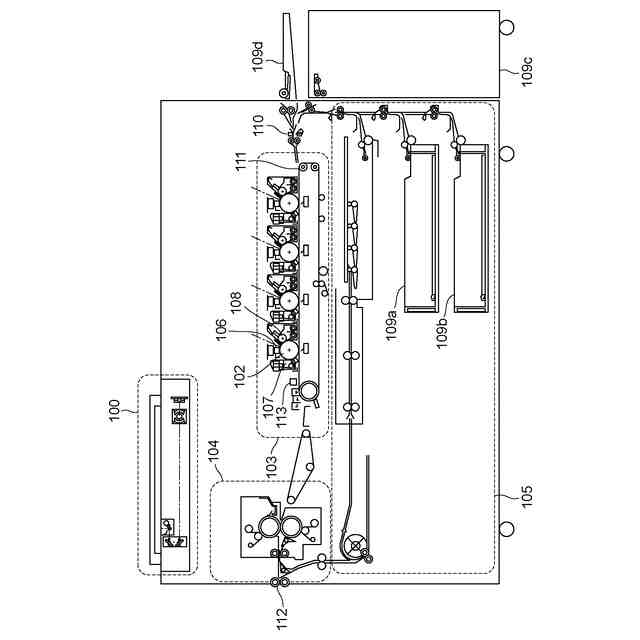

回転する感光体と、

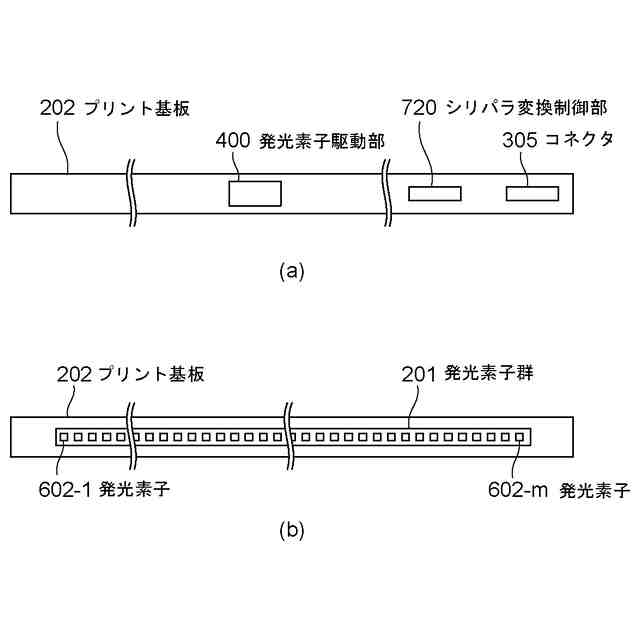

前記感光体を露光する光を発し、前記感光体の回転軸線に沿って配列された複数の発光部を有する露光ヘッドと、

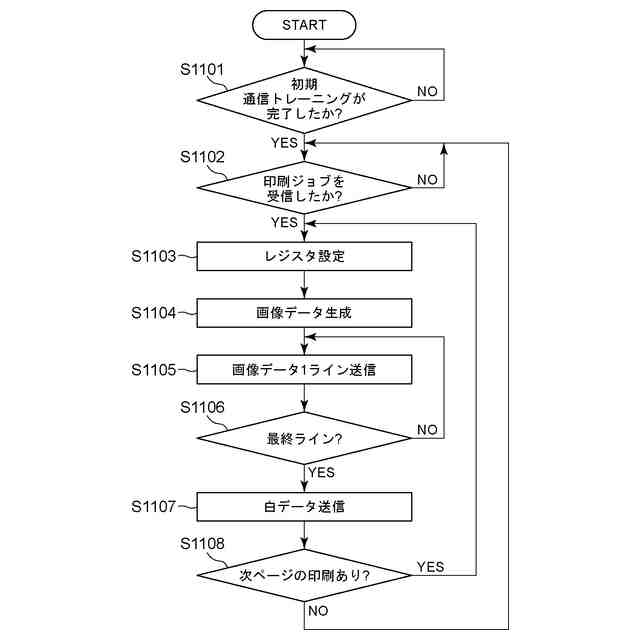

前記複数の発光部の点灯と消灯とを制御する画像データを出力するコントローラであって、１ページ分の前記画像データを送信した後に前記複数の発光部が消灯することを示す第１の消灯画像データを出力し、前記第１の消灯画像データを出力した後に前記複数の発光部が消灯することを示す第２の消灯画像データを出力する、コントローラと、

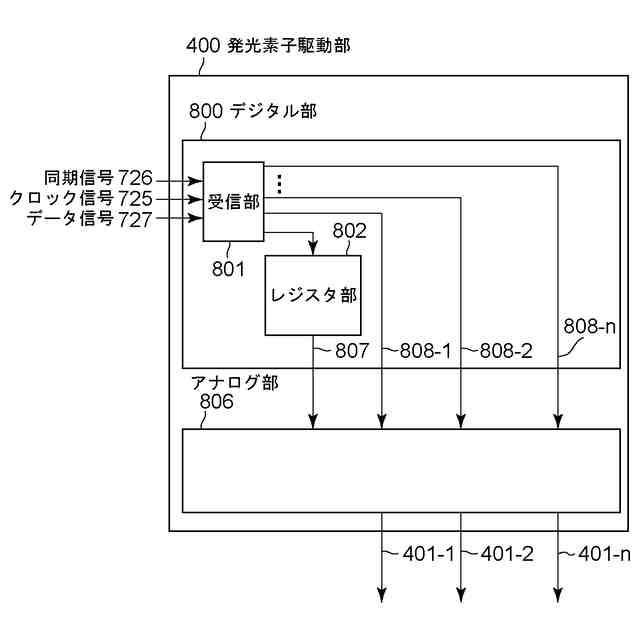

前記画像データに基づいて前記複数の発光部を駆動する駆動部と、
を備えることを特徴とする画像形成装置。
続きを表示（約 940 文字）【請求項２】

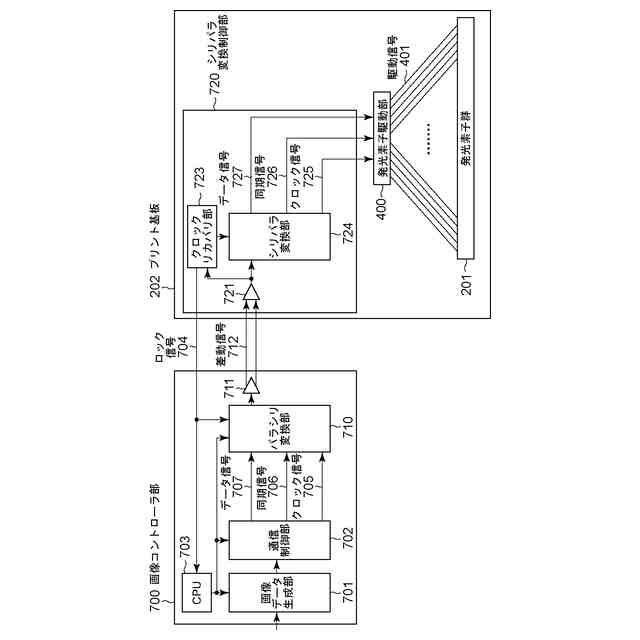

前記コントローラは前記画像データと前記画像データを送受信するタイミング情報を有するタイミングデータとを含むシリアルデータを出力し、
前記画像形成装置は、
前記シリアルデータに含まれる前記タイミングデータに基づいて所定の周波数のクロック信号を生成する生成部と、
前記生成部が生成したクロック信号に基づいて前記シリアルデータに含まれる前記画像データをパラレルデータに変換する変換部と、
を備えることを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記変換部は前記生成部が前記所定の周波数のクロック信号を生成しなくなった場合、前記シリアルデータに含まれる前記画像データの前記パラレルデータへの変換を中断する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記生成部は、前記所定の周波数のクロック信号を生成しなくなった場合、前記所定の周波数のクロック信号を生成しなくなったことを示す信号を出力し、
前記コントローラは、前記信号に基づいて前記パラレルデータへの変換が中断された前記画像データを再度送信する、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】

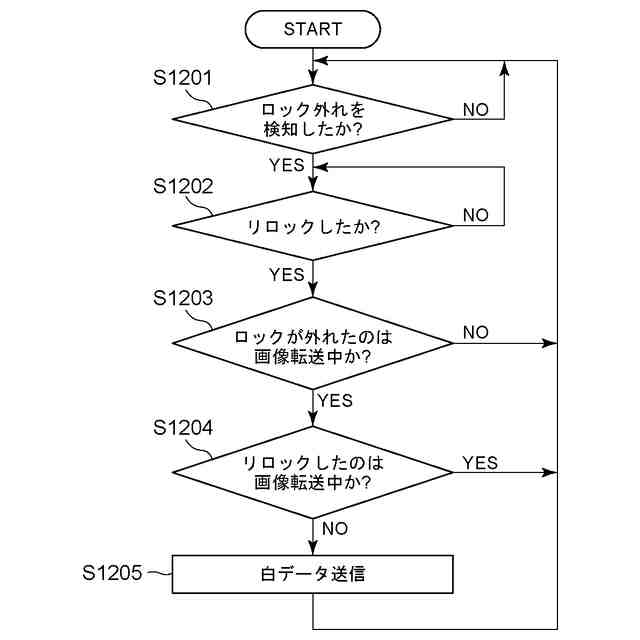

前記コントローラは、前記画像データを出力している際に前記生成部が前記所定の周波数のクロック信号を生成しなくなった場合、前記第２の消灯画像データを出力せず、前記第１の消灯画像データを出力している際に前記生成部が前記所定の周波数のクロック信号を生成しなくなった場合、前記第２の消灯画像データを出力する、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項６】
前記コントローラは、前記画像データの最終ラインに前記第１の消灯画像データを付与して出力し、前記第１の消灯画像データが付与された画像データを送信して所定時間が経過した後に前記第２の消灯画像データを出力する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記複数の発光部は有機ＥＬである、
ことを特徴とする請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
画像形成装置に関する
続きを表示（約 1,200 文字）【背景技術】
【０００２】
電子写真方式のプリンタにおいては、ＬＥＤや有機ＥＬなどの発光素子を用いた露光ヘッドを用いて、感光体ドラムを露光し、潜像形成を行う方式が一般的に知られている。
【０００３】
このような方式の露光ヘッドに使われる発光素子には、一度発光を開始すると消灯させるまでは発光し続けるホールド型の発光素子があり、このような発光素子は露光終了時には消灯させる制御が必要になる。特許文献１では、露光する画像の最終ラインを判定して、最終ラインの後に発光素子の消灯を指示する画像データを付与することで、非発光状態にする制御が行われている。
【０００４】
ところで、近年の印刷システムにおけるデータ転送方法として、データを送信する送信装置側で画像データをシリアル化して高速に転送する方法が知られている。例えば、特許文献２では、画像処理コントローラが生成した発光素子の発光制御をする画像データをパラレル／シリアル変換して送受信を行うデータ通信部を介して露光ヘッド駆動部へ送信する構成が開示されている。
【０００５】
高速シリアル通信を行う場合は、信号配線数削減のため画像データとクロックとを重畳させて同一のシリアル信号で送信するクロック埋め込み式のシリアル通信技術が知られている。
【０００６】
シリアルデータの受信装置はシリアルデータに重畳されたクロック信号を復元するためのリカバリ回路を有し、復元されたクロック信号に基づいてシリアルデータがパラレルデータに変換される。このような通信技術では、ノイズ等の影響によりリカバリ回路が所定の周波数のクロック信号を復元せず、シリアルデータのパラレルデータへの変換が中断される場合がある。この場合、リカバリ回路は送信装置に所定の周波数のクロック信号が復元されない旨を通知し、送信装置は残りのシリアルデータを再度送信する。
【先行技術文献】
【特許文献】
【０００７】
特開２０２０－１４２４２５号公報
特開２０１９－２１７６５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述の通信技術では、ノイズ等の影響によりリカバリ回路が所定の周波数のクロック信号を復元せず、シリアルデータのパラレルデータへの変換が中断される場合がある。
【０００９】

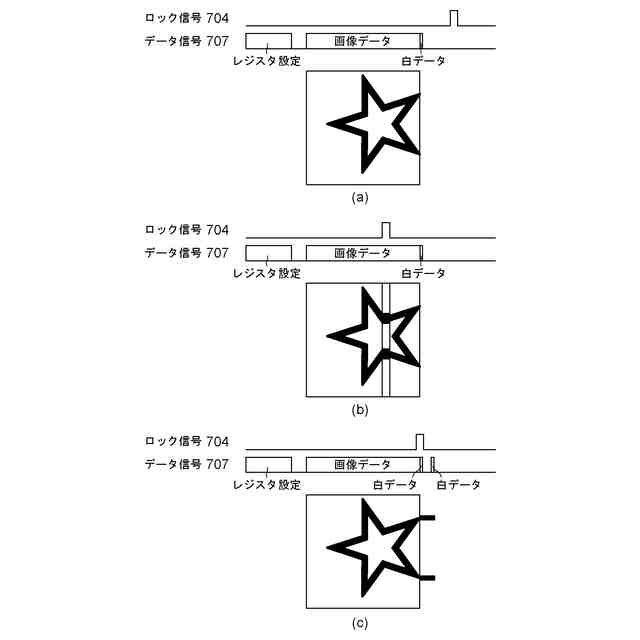

特に、画像データの最終ラインに付与された発光素子の消灯を示す画像データの変換が中断されると発光素子が消灯せず、感光ドラムが過剰に露光される虞がある。
【００１０】
上記課題に鑑み、本発明では、シリアル通信を用いて画像データを送信する画像形成装置において、感光ドラムが過剰に露光される虞を低減することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
