公開番号2025158476
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061048
出願日2024-04-04
発明の名称車両用灯具
出願人株式会社小糸製作所
代理人個人,個人,個人
主分類F21S 43/19 20180101AFI20251009BHJP(照明)
要約【課題】簡易な構成で基板を支持することのできる車両用灯具を提供する。
【解決手段】車両用灯具10の第3灯具ユニット20は、LED22と、LED22を制御する制御回路24が形成された基板26と、基板26を支持する支持構造30と、を備える。支持構造30は、基板26の第1辺31をガイドするレール部40と、レール部40に沿って差し込まれた基板26を係止するランス部42と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
光源と、
前記光源を制御する制御回路が形成された基板と、
前記基板を支持する支持構造と、
を備え、
前記支持構造は、
前記基板の第１辺をガイドするレール部と、
前記レール部に沿って差し込まれた前記基板を係止するランス部と、
を備えることを特徴とする車両用灯具。
続きを表示（約 660 文字）【請求項２】
前記支持構造は、
前記基板の前記第１辺における基板差し込み方向奥側の部位を位置決めする第１基板位置決め部と、
前記基板の前記第１辺における基板差し込み方向手前側の部位を位置決めする第２基板位置決め部と、
前記基板の前記第１辺と対向する第２辺における基板差し込み方向手前側の部位を位置決めする第３基板位置決め部と、
をさらに備えることを特徴とする請求項１に記載の車両用灯具。
【請求項３】
前記第１基板位置決め部は、前記レール部の基板差し込み方向奥側部分を細幅にして、前記基板の前記第１辺における基板差し込み方向奥側の部位を狭着するように形成されることを特徴とする請求項２に記載の車両用灯具。
【請求項４】
前記第２基板位置決め部は、前記基板の前記第１辺における基板差し込み方向手前側の部位を狭着するように形成され、
前記第３基板位置決め部は、前記基板の前記基板の前記第２辺における基板差し込み方向手前側の部位を狭着するように形成される、ことを特徴とする請求項２または３に記載の車両用灯具。
【請求項５】
前記基板は、可動側コネクタが嵌合される待受側コネクタを備え、
前記待受側コネクタと前記可動側コネクタの嵌合が不完全な状態で前記基板が前記レール部に沿って差し込まれた際に、前記可動側コネクタを前記待受側コネクタに押圧するコネクタ押圧部をさらに備えることを特徴とする請求項１に記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ＬＥＤ等の光源と、該光源を制御する回路が形成された基板とを備える車両用灯具が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６８８９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に開示された車両用灯具では、ねじを用いて基板がランプボディに支持されているが、安価な車両用灯具を実現するためには、簡易な構成で基板を支持することが望ましい。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、その目的は、簡易な構成で基板を支持することのできる車両用灯具を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の車両用灯具は、光源と、光源を制御する制御回路が形成された基板と、基板を支持する支持構造と、を備える。支持構造は、基板の第１辺をガイドするレール部と、レール部に沿って差し込まれた基板を係止するランス部と、を備える。
【発明の効果】
【０００７】
本発明によれば、簡易な構成で基板を支持することのできる車両用灯具を提供できる。
【図面の簡単な説明】
【０００８】
実施形態に係る車両用灯具の概略斜視図である。
第３灯具ユニットの構成を示す概略斜視図である。

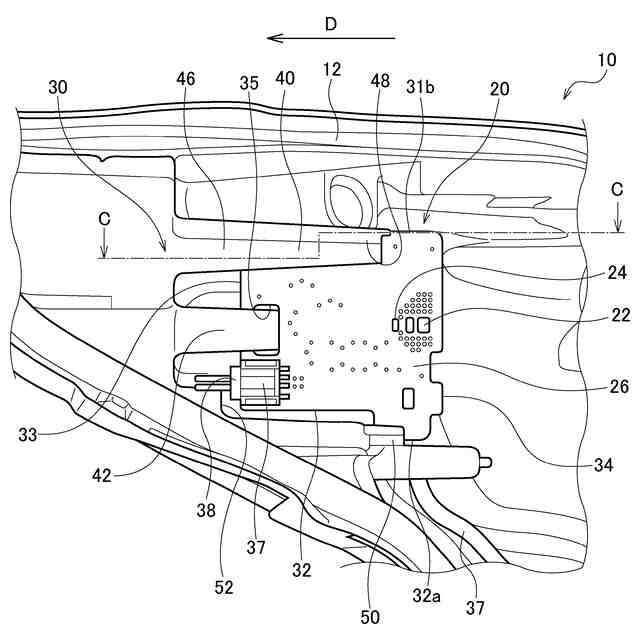

第３灯具ユニットの構成を示す概略側面図である。

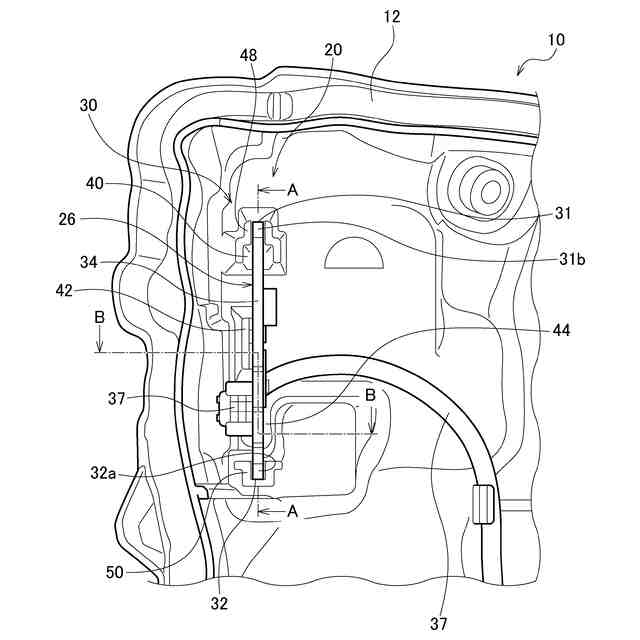

第３灯具ユニットの構成を示す概略正面図である。

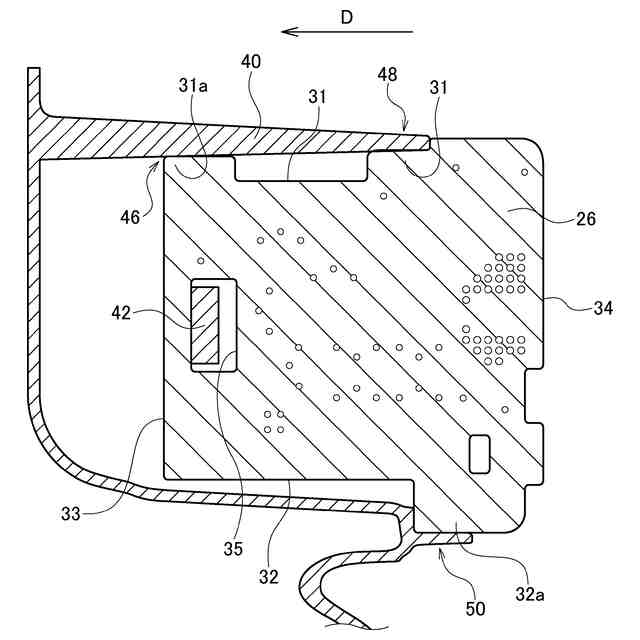

図３に示す第３灯具ユニットの概略Ａ－Ａ断面図である。

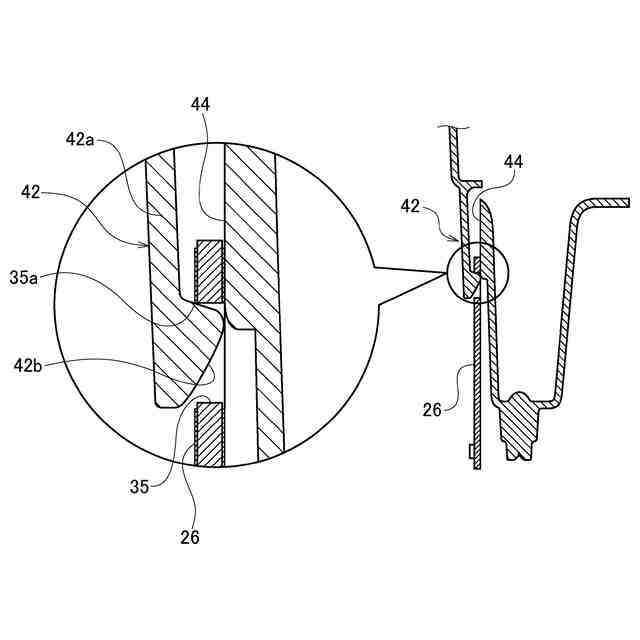

図３に示す第３灯具ユニットの概略Ｂ－Ｂ断面図である。

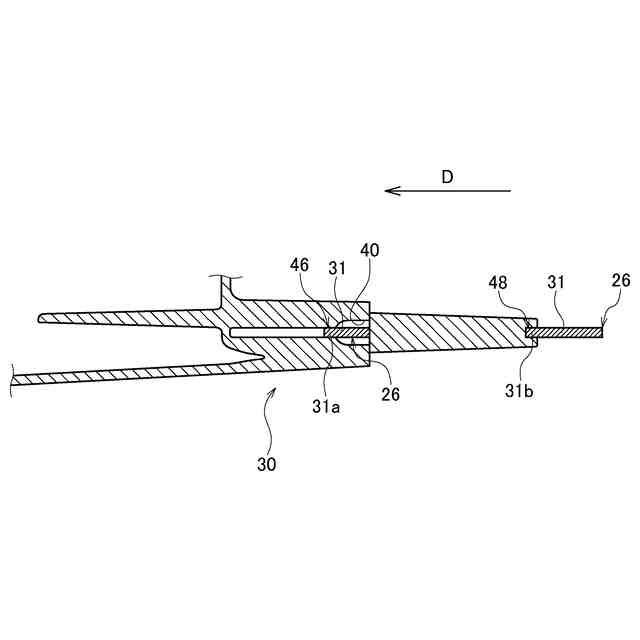

図４に示す第３灯具ユニットの概略Ｃ－Ｃ断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明を好適な実施の形態をもとに図面を参照しながら説明する。以下の構成は本開示を理解するための例示を目的とするものであり、本開示の範囲は、添付の請求の範囲によってのみ定まる。各図面に示される同一または同等の構成要素、部材には、同一の符号を付するものとし、適宜重複した説明は省略する。また、各図面における部材の寸法は、理解を容易にするために適宜拡大、縮小して示される。また、各図面において実施の形態を説明する上で重要ではない部材の一部は省略して表示する。また、本明細書において「上」、「下」、「前」、「後」、「左」、「右」、「内」、「外」等の方向を表す用語が用いられる場合、それらは車両用灯具が車両に装着されたときの姿勢における方向を意味する。
【００１０】
図１は、実施形態に係る車両用灯具１０の概略斜視図である。図１に示すように、車両用灯具１０は、ランプボディ１２と、ランプボディ１２の前面開口部を覆う透明なアウターカバー（図示せず）とを備える。ランプボディ１２とアウターカバーは、灯室を形成している。
（【００１１】以降は省略されています）
