公開番号2025157882
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060205
出願日2024-04-03
発明の名称移植機
出願人株式会社クボタ
代理人安田岡本弁理士法人
主分類A01C 11/02 20060101AFI20251008BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】スタンド部材(41F)をスタンド位置(X1)と退避位置(Y1)とに変更する操作が走行体(2)の前部に移動しなくても行える移植機(1)を提供する。
【解決手段】移植機(1)は、圃場に苗を植え付ける移植装置(3)と、移植装置(3)が搭載された走行体(2)と、走行体(2)の後方に設けられた操縦ハンドル(4)と、走行体(2)の前部に設けられ、走行体(2)を支持するスタンド位置(X1)とスタンド位置(X1)から退避した退避位置(Y1)とに変更自在なスタンド部材(41F)と、スタンド部材(41)をスタンド位置(X1)と退避位置(Y1)とに操縦ハンドル(4)側から操作する操作装置(45)と、を備えている。
【選択図】図11
特許請求の範囲【請求項１】
圃場に苗を植え付ける移植装置と、
前記移植装置が搭載された走行体と、
前記走行体の後方に設けられた操縦ハンドルと、
前記走行体の前部に設けられ、前記走行体を支持するスタンド位置と前記スタンド位置から退避した退避位置とに変更自在なスタンド部材と、
前記スタンド部材を前記スタンド位置と前記退避位置とに前記操縦ハンドル側から操作する操作装置と、
を備えている移植機。
続きを表示（約 1,000 文字）【請求項２】
前記操作装置は、
前記スタンド部材を前記スタンド位置から引き上げて前記退避位置に変更する引上げ機構と、
前記引上げ機構を前記操縦ハンドル側から操作する操作部とを有している請求項１に記載の移植機。
【請求項３】
前記引上げ機構は、
前記スタンド部材に設けられた当接部と、
長手方向の中途部が前記スタンド部材に回動自在に支持されたアームと、
前記アームの長手方向の一端側に設けられ、前記走行体に設けられた被係合部に係合することで前記スタンド部材を前記スタンド位置に位置決めする係合部と、を有していて、
前記スタンド部材が前記スタンド位置に在る状態で前記アームの長手方向の他端側を引き上げることにより、前記アームが回動して前記係合部が前記被係合部から離脱すると共に前記アームが前記当接部に当接し且つ該状態で前記アームが上方移動して前記スタンド部材を前記退避位置へ引き上げる構成とされている請求項２に記載の移植機。
【請求項４】
前記引上げ機構は、前記係合部が前記被係合部に係合する方向に前記アームを付勢する付勢部材を有している請求項３に記載の移植機。
【請求項５】
前記スタンド部材は、前記操作部の操作により前記退避位置からスタンド位置に自重で位置変更する請求項２～４のいずれか１項に記載の移植機。
【請求項６】
前記引上げ機構は、前記操作レバーと前記アームの前記他端側とを連結するケーブルを有し、
前記操作部は、前記操縦ハンドル側に設けられた操作レバーを有し、
前記スタンド部材は、前記操作レバーの一方向の操作によって前記スタンド位置から前記退避位置に引き上げられる請求項３または４に記載の移植機。
【請求項７】
前記スタンド部材は、前記走行体に回動自在に支持されると共に回動することで前記スタンド位置と前記退避位置とに変更自在とされ、
前記係合部は、前記スタンド部材が略鉛直方向に延伸する状態である前記スタンド位置において前記被係合部に係合する請求項３または４に記載の移植機。
【請求項８】
前記スタンド部材は、前記アームを回動自在に支持する回動支持部と、前記回動支持部及び前記当接部が設けられたステー部とを有し、
前記被係合部は、下方に開放状の溝によって構成され、
前記係合部は、前記被係合部に下方から嵌まることで係合する請求項３または４に記載の移植機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、圃場に苗を植え付ける歩行型の移植機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、歩行型の移植機として特許文献１に開示された移植機が知られている。
【０００３】
特許文献１に開示された移植機は、圃場に苗を植え付ける移植装置が搭載された走行体の後方に操縦ハンドルが設けられている。走行体の前部及び後部には、走行体を支持するスタンド位置と該スタンド位置から退避した退避位置とに変更自在なスタンド部材が設けられている。
【０００４】
歩行型の移植機にあっては、移植機を走行させる際には、作業者は、走行体の後方である操縦ハンドル側に位置すると共に走行体の移動に追従して歩行する。
【先行技術文献】
【特許文献】
【０００５】
特開２００２－３７０６７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示の移植機にあっては、走行体の前部に設けられたスタンド部材は、走行体の前部において、作業者がスタンド位置と退避位置とに変更操作する構造のものである。それ故、前側のスタンド部材をスタンド位置と退避位置とに変更する際には、作業者は操縦ハンドル側から走行体の前部に移動しなければならず、前側のスタンド部材をスタンド位置と退避位置とに変更する操作が面倒であるという問題がある。
【０００７】
本発明は、前記問題点に鑑み、スタンド部材をスタンド位置と退避位置とに変更する操作が走行体の前部に移動しなくても行える移植機を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一態様に係る移植機は、圃場に苗を植え付ける移植装置と、前記移植装置が搭載された走行体と、前記走行体の後方に設けられた操縦ハンドルと、前記走行体の前部に設けられ、前記走行体を支持するスタンド位置と前記スタンド位置から退避した退避位置とに変更自在なスタンド部材と、前記スタンド部材を前記スタンド位置と前記退避位置とに前記操縦ハンドル側から操作する操作装置と、を備えている。
【発明の効果】
【０００９】
上記の移植機によれば、スタンド部材をスタンド位置と退避位置とに変更する操作が走行体の前部に移動しなくても行うことができ、至便である。
【図面の簡単な説明】
【００１０】
移植機の概略側面図である。
移植機の概略平面図である。
走行体の概略側面図である。
走行体の前部及び引上げ機構を示す側面図である。
走行体の前部及び引上げ機構を示す斜視図である。

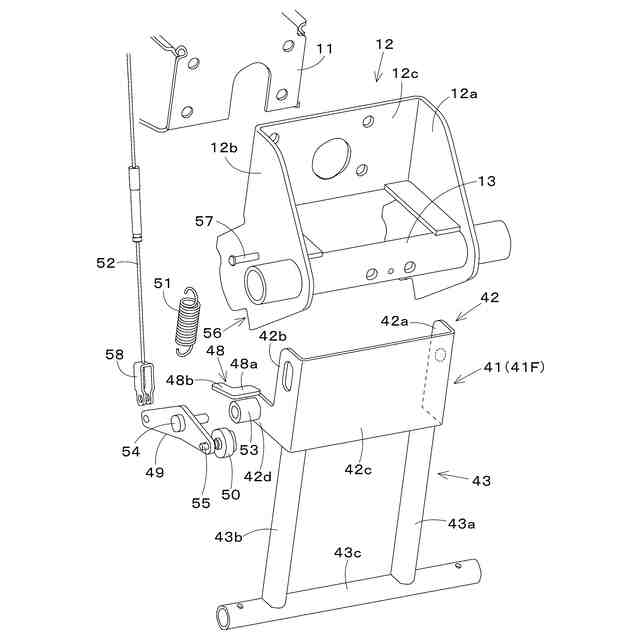

走行体の前部及び引上げ機構の分解斜視図である。

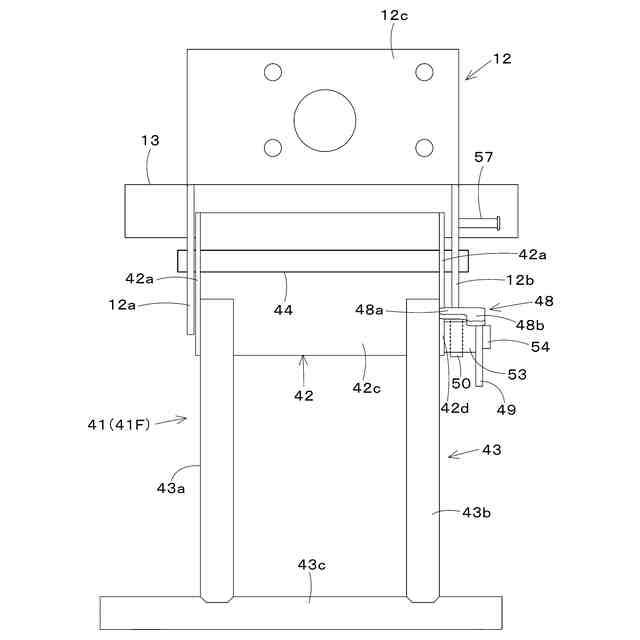

走行体の前部及び引上げ機構を示す背面図である。
引上げ機構の側面拡大図である。
引上げ機構の動作途中の側面図である。
スタンド部材をスタンド位置にした状態の引上げ機構の側面図である。
操作装置の概略側面図である。
操作部の平面図である。
第１の予備苗台装置、第２の予備苗台装置等の正面図である。
第１の予備苗台装置、第２の予備苗台装置等の斜視図である。
第１の予備苗台装置、第２の予備苗台装置等の斜視図である。
第１の予備苗台装置、第２の予備苗台装置等の斜視図である。
ガイドプレート等の右側面図である。
位置変更装置の一部の分解斜視図である。
位置変更装置の一部の右側面図である。
支持ブラケット内部の正面断面図である。
苗トレイ及びトレイ載置装置等の斜視図である。
予備トレイ載置台が第１位置であるときの第１の予備苗台装置等の左側面図である。
予備トレイ載置台が第２位置であるときの第１の予備苗台装置等の左側面図である。
予備トレイ載置台が第１位置から第３位置に姿勢変更する際のガイドプレート等を示す左側面図である。
予備トレイ載置台が第３位置であるときの第１の予備苗台装置等の左側面図である。
予備トレイ載置台が第１位置から第３位置に姿勢変更する際のガイドプレート等を示す左側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
