公開番号2025164046
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067769
出願日2024-04-18
発明の名称作業車
出願人株式会社クボタ
代理人弁理士法人R&C
主分類G05G 5/04 20060101AFI20251023BHJP(制御;調整)
要約【課題】使用者にとってオプションの追加をできるだけ低コストで対応できるようにすることが要望されていた。

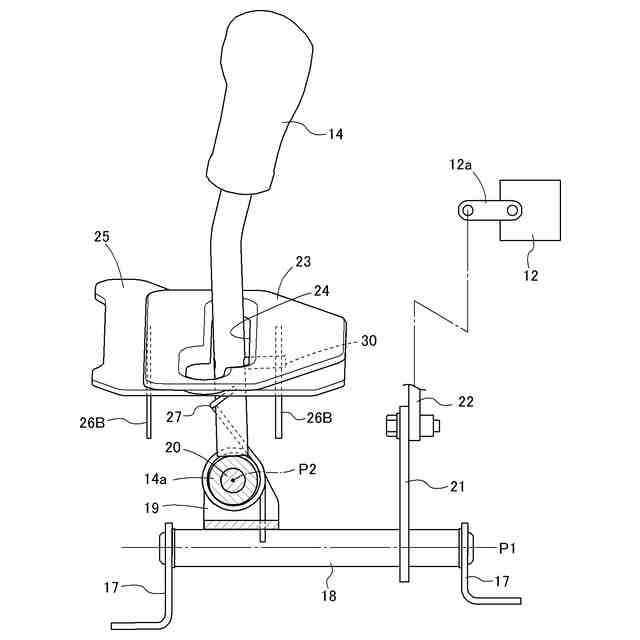

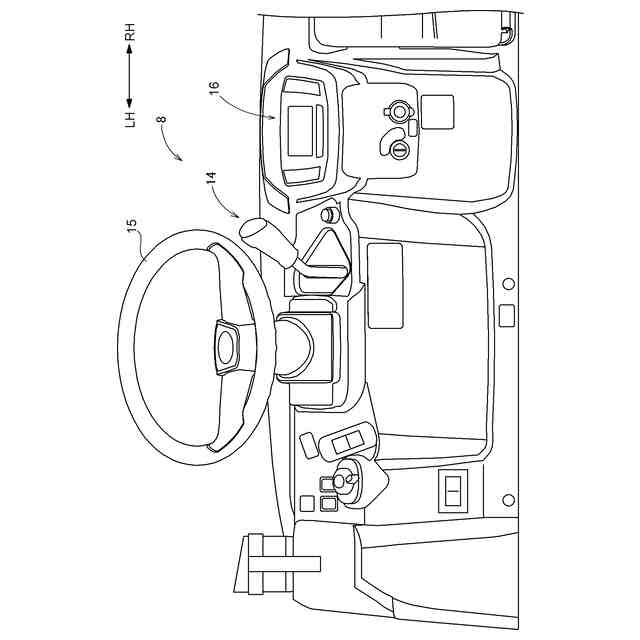

【解決手段】移動操作可能な操作具14と、車両の所定の機能を実行する車両動作部12と、操作具14が移動可能な領域を所定範囲内に規制する操作規制部材25と、が備えられ、車両動作部12が、所定の機能として、第一機能と第一機能とは異なる第二機能とを実行可能であり、操作規制部材25は、操作具14の移動操作範囲が異なる別の操作規制部材に取り換え可能に構成され、車両動作部12は、操作規制部材25が取り換えられて操作具14の移動操作が変化するのに伴って、第一機能を実行する状態と、第二機能を実行する状態と、に切り換え可能に構成されている。
【選択図】図3
特許請求の範囲【請求項１】
移動操作可能な操作具と、
車両の所定の機能を実行する車両動作部と、
前記操作具が移動可能な領域を所定範囲内に規制する操作規制部材と、が備えられ、
前記車両動作部が、所定の機能として、第一機能と前記第一機能とは異なる第二機能とを実行可能であり、
前記操作規制部材は、前記操作具の移動操作範囲が異なる別の操作規制部材に取り換え可能に構成され、
前記車両動作部は、前記操作規制部材が取り換えられて前記操作具の移動操作が変化するのに伴って、前記第一機能を実行する状態と、前記第二機能を実行する状態と、に切り換え可能に構成されている作業車。
続きを表示（約 320 文字）【請求項２】
前記車両動作部が、前記所定の機能として、走行装置に向けて走行用動力を出力するものであり、かつ、前記第一機能と前記第二機能とは前記走行用動力が異なるものであり、
前記操作具が、前記車両動作部の変速操作を行う変速レバーである請求項１に記載の作業車。
【請求項３】

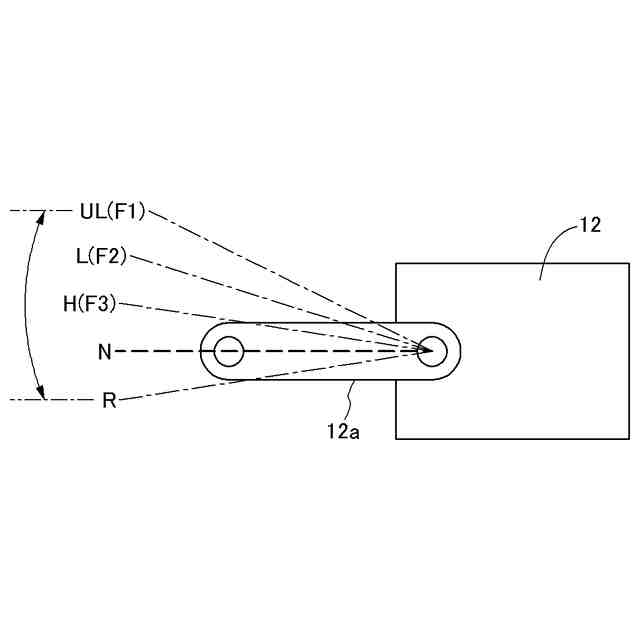

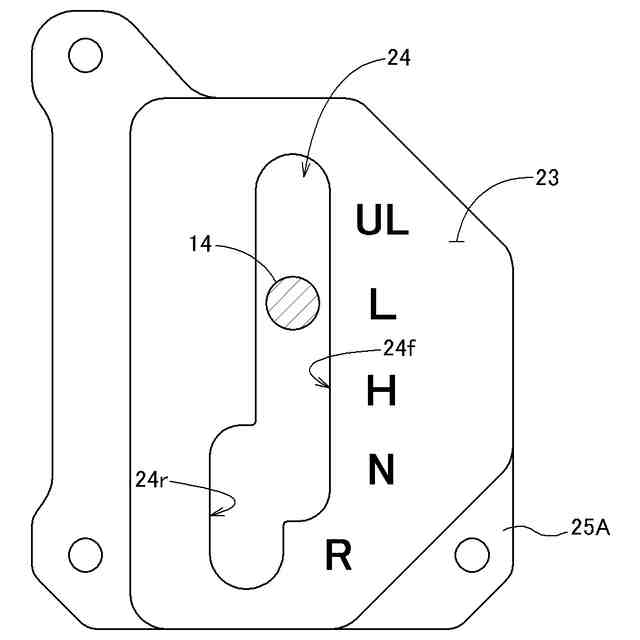

前記第二機能が、車両が前進走行するときの前進用変速段数として、前記第一機能における変速段数よりも多い変速段数を備えている請求項２に記載の作業車。
【請求項４】

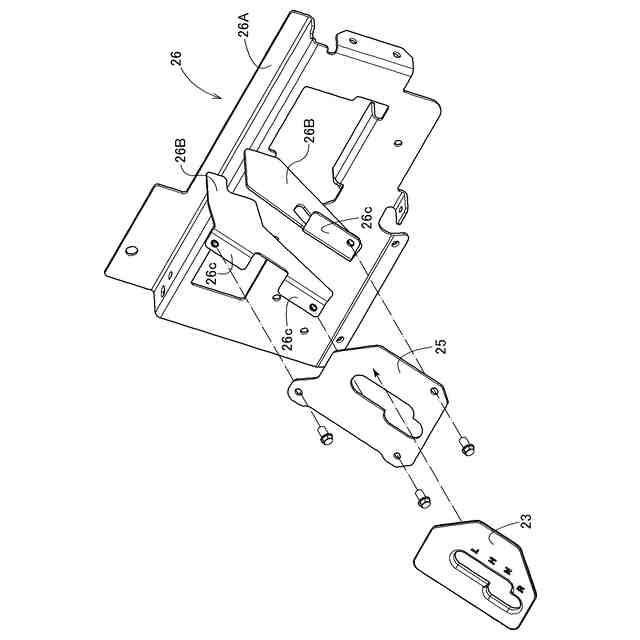

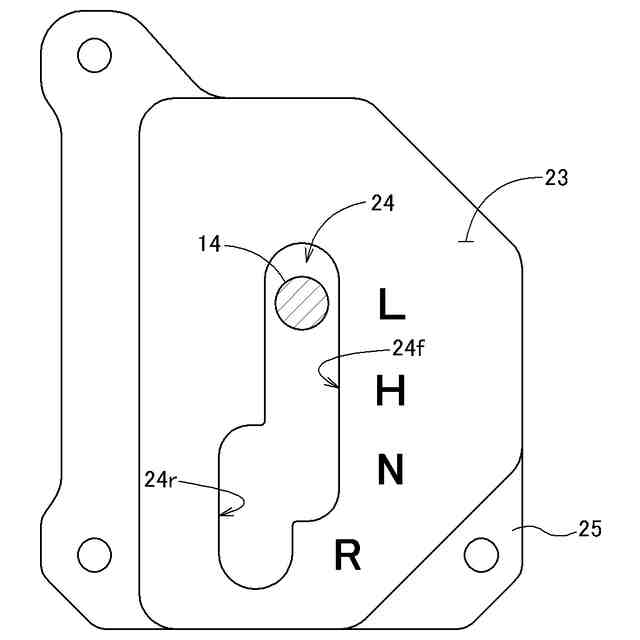

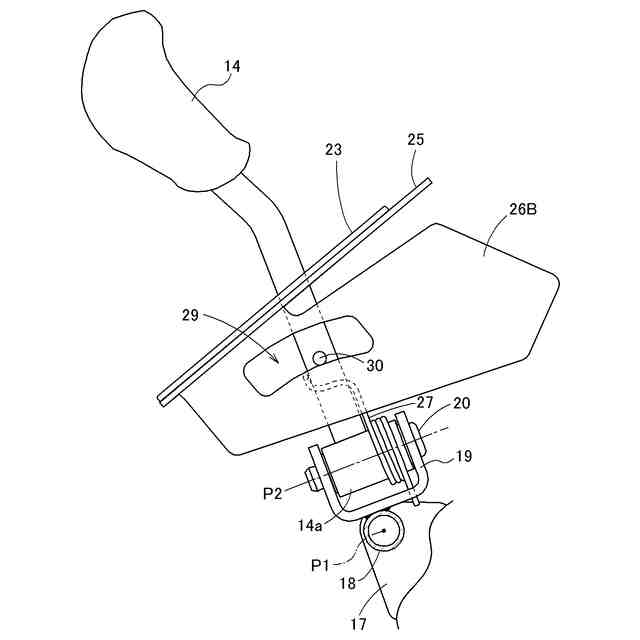

前記操作規制部材が、前記変速レバーが挿通しているガイド溝を有し、前記変速レバーの移動操作領域を規制可能なレバーガイドである請求項２又は３に記載の作業車。

発明の詳細な説明【技術分野】
【０００１】

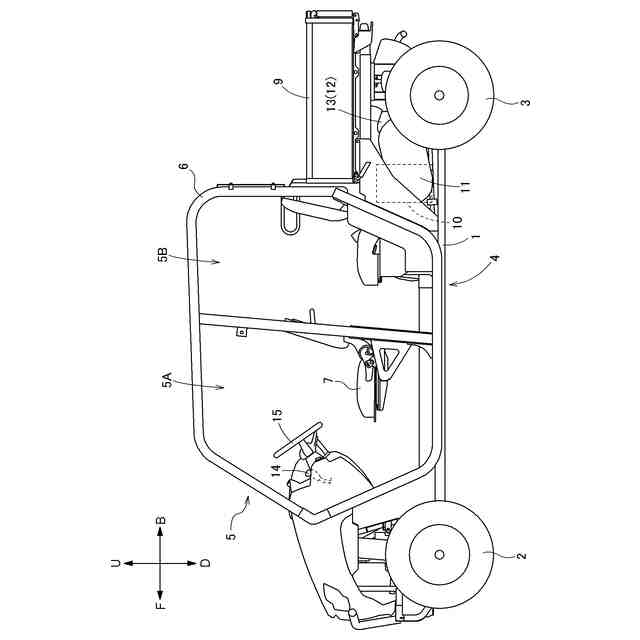

本発明は、移動操作可能な操作具と、車両の所定の機能を実行する車両動作部と、を備えている作業車に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
上記作業車では、操作具としての変速レバーの操作によって、車両動作部としての変速装置の変速段数を切り換えて状況に応じた変速状態に切り換えるように構成されており、変速レバーにより切り換え操作可能な段数は予め設定されて固定されていた（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１０５２４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記作業車を使用するのに伴って、作業車の使用者は、仕様の変更や追加等のオプションにて対応することによって、例えば、変速装置の変速段数を変更する等の性能向上を図って使い勝手を向上させたい場合がある。しかし、上記従来構成では、変速レバーにより切り換え操作可能な段数は予め設定されて固定されていたので、オプションを追加する場合には、操作具の仕様変更だけではなく車両動作部についても大幅な構造改良が必要であり、作業車の使用者にとってはコスト負担が大きくなるものであった。
【０００５】
そこで、使用者にとってオプション対応をできるだけ低コストで対応できるようにすることが要望されていた。
【課題を解決するための手段】
【０００６】
本発明に係る作業車の特徴構成は、移動操作可能な操作具と、車両の所定の機能を実行する車両動作部と、前記操作具が移動可能な領域を所定範囲内に規制する操作規制部材と、が備えられ、前記車両動作部が、所定の機能として、第一機能と前記第一機能とは異なる第二機能とを実行可能であり、前記操作規制部材は、前記操作具の移動操作範囲が異なる別の操作規制部材に取り換え可能に構成され、前記車両動作部は、前記操作規制部材が取り換えられて前記操作具の移動操作が変化するのに伴って、前記第一機能を実行する状態と、前記第二機能を実行する状態と、に切り換え可能に構成されている点にある。
【０００７】
本発明によれば、操作具が操作規制部材によって移動可能な領域が所定範囲内に規制される。そして、操作規制部材として、第一機能を実行するのに適した操作規制部材が備えられていると、操作具の移動操作位置が変化するのに伴って、車両動作部が第一機能を実行することができる。又、操作規制部材が、第一機能を実行するのに適した操作規制部材から第二機能を実行するのに適した操作規制部材に取り換えられると、移動可能な所定範囲が異なる等、車両動作部の動作状態が異なったものとなって、操作具の移動操作位置が変化するのに伴って、車両動作部が第二機能を実行することになる。
【０００８】
このように操作規制部材を取り換えるだけの簡単な切り換えによって、車両動作部が第一機能を実行する状態と、第二機能を実行する状態とに切り換えることが可能となる。その結果、使用者にとってオプションの追加をできるだけ低コストで対応できるようにすることが可能となった。
【０００９】
本発明においては、前記車両動作部が、前記所定の機能として、走行装置に向けて走行用動力を出力するものであり、かつ、前記第一機能と前記第二機能とは前記走行用動力が異なるものであり、前記操作具が、前記車両動作部の変速操作を行う変速レバーであると好適である。
【００１０】
本構成によれば、変速レバーの移動可能な領域を規制する操作規制部材を交換するだけで、変速レバーの移動操作に伴って走行装置に向けて出力される走行用動力が異なる状態に切り換えることができる。
（【００１１】以降は省略されています）
