特許ウォッチ

公開番号2025154877
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058125
出願日2024-03-29
発明の名称照明装置
出願人日本防災スキーム株式会社
代理人個人
主分類F21S 9/02 20060101AFI20251002BHJP(照明)
要約【課題】ランプ本体に対する保護機能を満たしつつ、停電が発生した場合や他の場所を照らすために移動が必要な場合でも、点灯状態を維持したまま背負って両手が空いた状態で移動できる照明装置を提供する。

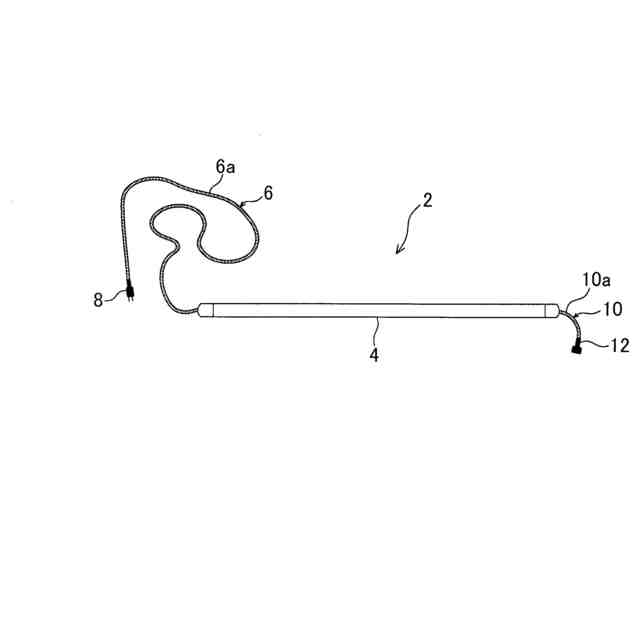

【解決手段】LEDライト2は、ランプユニット4と、ランプユニット4の一端から延びる第1電気コード6の先端に設けられた差込プラグ8と、ランプユニット4の他端から延びる第2電気コード10の先端に設けられた連結用コンセント12と、を備えている。ランプユニット4は、LED基板やバッテリを内蔵した直管型のランプ本体と、このランプ本体を略密閉状態に覆う円筒状のカバー部材とを備えている。差込プラグ8を連結用コンセント12に連結するとバッテリを電源としてLED素子が点灯し、連結された第1電気コード6と第2電気コード10がショルダーベルトとなって背負って移動することができる。
【選択図】図1
特許請求の範囲【請求項１】
直管型のランプ本体と、
透光性の材料で形成され、前記ランプ本体を略密閉状態に覆う筒状のカバー部材と、
前記ランプ本体の一端に電気的に接続されて前記カバー部材の一端から延びる第１電気コードの先端に設けられた差込プラグと、
前記ランプ本体の他端に電気的に接続されて前記カバー部材の他端側から延びる第２電気コードの先端に設けられ、前記差込プラグを差し込み可能な連結用コンセントと、
前記ランプ本体の内部に設けられ、複数のＬＥＤ素子が前記ランプ本体の長手方向に配設されたＬＥＤ基板と、
前記ランプ本体の内部に設けられ、前記ＬＥＤ素子を駆動する駆動手段と、
前記ランプ本体の内部に設けられたバッテリと、を備え、
前記差込プラグを商用電源コンセントに差し込むことにより、商用電源を電源として前記ＬＥＤ素子を点灯させることが可能であり、
前記差込プラグを前記連結用コンセントに差し込むことにより、前記バッテリを電源として前記ＬＥＤ素子を点灯させることが可能である
ことを特徴とする照明装置。
続きを表示（約 1,200 文字）【請求項２】
前記差込プラグを前記連結用コンセントに差し込む向きに応じて、前記バッテリを電源とする前記ＬＥＤ素子の点灯・消灯が切り替わるように構成した
ことを特徴とする請求項１に記載の照明装置。
【請求項３】
前記差込プラグを前記連結用コンセントに差し込む向きを切り替えることで、Ｌ側とＮ側の電源ライン間が接続されたＯＮ状態と切断されたＯＦＦ状態とを切り替え可能であり、
Ｌ－Ｎ接続のＯＮ／ＯＦＦを検出するＬ－Ｎ接続検出部と、
前記バッテリから前記ＬＥＤ素子への電源の供給の有無を制御するバッテリ電源制御部と、を備え、
前記Ｌ－Ｎ接続検出部は、前記商用電源の電源断が検出された場合、前記Ｌ－Ｎ接続がＯＮ状態であるかＯＦＦ状態であるかを検出し、Ｌ－Ｎ接続ＯＮ／ＯＦＦ信号を前記バッテリ電源制御部へ出力する
ことを特徴とする請求項１に記載の照明装置。
【請求項４】
前記バッテリ電源制御部は、
前記Ｌ－Ｎ接続検出部からのＬ－Ｎ接続ＯＮ信号を入力した場合、前記バッテリから前記ＬＥＤ素子への電源の供給を行い、
前記Ｌ－Ｎ接続検出部からのＬ－Ｎ接続ＯＦＦ信号を入力した場合、前記バッテリから前記ＬＥＤ素子への電源の供給を行わない
ことを特徴とする請求項３に記載の照明装置。
【請求項５】

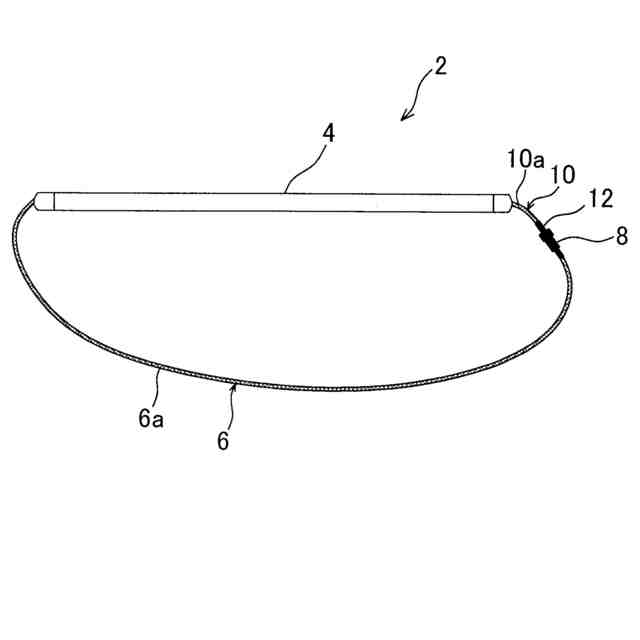

前記差込プラグを前記連結用コンセントに差し込んだ状態で、ループ状に連結された前記第１電気コード及び前記第２電気コードによって、前記ランプ本体及び前記カバー部材を背負うためのショルダーベルトが構成される
ことを特徴とする請求項１に記載の照明装置。
【請求項６】
前記第１電気コード及び前記第２電気コードは、所定の引張荷重に対する耐性を有する被覆材で被覆された構成である
ことを特徴とする請求項５に記載の照明装置。
【請求項７】
前記差込プラグを前記連結用コンセントに差し込んだ状態でそれらを連結可能な連結具を備え、
前記連結具は、前記差込プラグと前記連結用コンセントとの連結状態でのロック及びその解除が可能な構成である
ことを特徴とする請求項５又は６に記載の照明装置。
【請求項８】
前記第１電気コード及び前記第２電気コードを前記ショルダーベルトとして使用する際に、それらの少なくとも肩に当たる部分が柔軟な帯状部材で覆われている
ことを特徴とする請求項７に記載の照明装置。
【請求項９】
前記バッテリが前記商用電源により充放電可能に設けられていることを特徴とする請求項１に記載の照明装置。
【請求項１０】
前記バッテリから前記ＬＥＤ素子への電源の供給をオンオフするスイッチを有し、
前記スイッチは、前記カバー部材の外面に露出して設けられている
ことを特徴とする請求項１に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置に関し、特に、パイプライト型のＬＥＤライトに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、照明器具にセットして商用電源からの電力供給で複数のＬＥＤチップを点灯させ、停電時には自動的に内蔵のバッテリ（蓄電池）に電源を切り替ることができるように構成することで、停電後にも点灯状態を維持できる無停電直管型ＬＥＤランプが開示されている。また、特許文献１には、停電時に自動点灯した状態のＬＥＤランプを照明器具から分離して手に取って移動することができる旨、記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２２０２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の無停電直管型ＬＥＤランプによれば、災害時等の夜間に停電が発生してもある程度の時間点灯状態を維持することができ、必要があれば、ＬＥＤランプを照明器具から取り外して周囲を照らしながら移動することができる。
【０００５】
ところで、屋外の工事現場等では、照明装置や電動工具等を使用するための商用電源のコンセントが用意されている場合があるが、両端に電源入力端子を有する直管型ＬＥＤランプをセットするための照明器具は用意されていない場合が多い。また、工事現場等では物が当たったりするので、ＬＥＤランプの防護機能（耐衝撃性）が必要であるとともに、雨天時等に対する防水性等の耐候性も必要となる。この点、特許文献１に記載の無停電直管型ＬＥＤランプは、特に非常時等に照明器具から取り外した状態のＬＥＤランプは裸電球に等しい状態となるため、防護機能や耐候性が不十分であり、また、持ち運びにもあまり適したものでは無く、それらの点で改善の余地がある。
【０００６】
特に、ＬＥＤランプ付きの照明装置では、屋外使用における耐衝撃性や耐候性を考慮した仕様とするとその分、重量やサイズが増大することが想定されるため、非常時等に点灯状態のまま手で持って移動することは困難となるばかりでなく、手が塞がって災害時等における行動が制限されることを否めない。
【０００７】
本発明は上述の点に鑑みてなされたものであり、その目的は、ＬＥＤランプのランプ本体に対する保護機能を満たしつつ、屋外の工事現場等において商用電源コンセントだけでも点灯させることができるとともに、停電が生じた場合や他の場所を照らすために移動が必要な場合でも、点灯状態を維持したまま背負うことができ、両手が空いた状態での移動が可能となる照明装置を提供することにある。
【課題を解決するための手段】
【０００８】

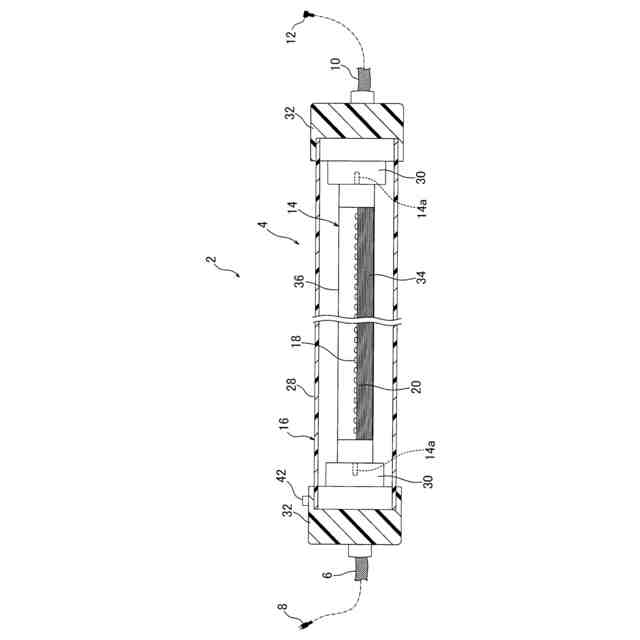

上記目的を達成するために、本発明の照明装置は、直管型のランプ本体（１４）と、透光性の材料で形成され、前記ランプ本体（１４）を略密閉状態に覆う筒状のカバー部材（１６）と、前記ランプ本体（１４）の一端に電気的に接続されて前記カバー部材（１６）の一端から延びる第１電気コード（６）の先端に設けられた差込プラグ（８）と、前記ランプ本体（１４）の他端に電気的に接続されて前記カバー部材（１６）の他端側から延びる第２電気コード（１０）の先端に設けられ、前記差込プラグ（８）を差し込み可能な連結用コンセント（１２）と、前記ランプ本体（１４）の内部に設けられ、複数のＬＥＤ素子（１８）が前記ランプ本体（１４）の長手方向に配設されたＬＥＤ基板（２０）と、前記ランプ本体（１４）の内部に設けられ、前記ＬＥＤ素子（１８）を駆動する駆動手段（２００）と、前記ランプ本体（１４）の内部に設けられたバッテリ（２０８）と、を備え、前記差込プラグ（８）を商用電源コンセント（２６）に差し込むことにより、前記商用電源で前記ＬＥＤ素子（１８）を点灯させることが可能であり、前記差込プラグ（８）を前記連結用コンセント（１２）に差し込むことにより、前記バッテリ（２０８）で前記ＬＥＤ素子（１８）を点灯させることが可能であることを特徴とする。
【０００９】
そして、本発明に係る照明装置では、前記差込プラグ（８）を前記連結用コンセント（１２）に差し込む向きに応じて、前記バッテリ（２０８）を電源とする前記ＬＥＤ素子（１８）の点灯・消灯が切り替わるように構成することが望ましい。
【００１０】

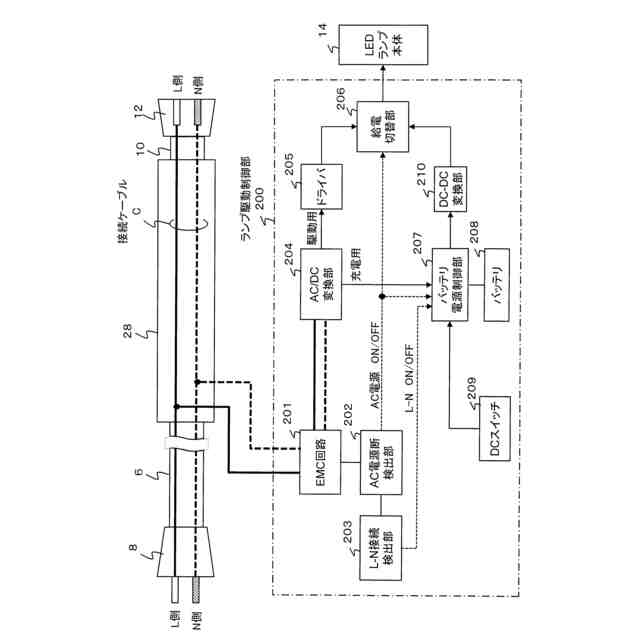

この場合の具体的な一態様として、前記差込プラグ（８）を前記連結用コンセント（１２）に差し込む向きを切り替えることで、Ｌ側とＮ側の電源ライン間が接続されたＯＮ状態と切断されたＯＦＦ状態を切り替え可能（Ｌ－Ｎ接続のＯＮ／ＯＦＦを切り替え可能）であり、Ｌ－Ｎ接続のＯＮ／ＯＦＦを検出するＬ－Ｎ接続検出部（２０３）と、前記バッテリ（２０８）から前記ＬＥＤ素子（１８）への電源の供給の有無を制御するバッテリ電源制御部（２０７）と、を備え、前記Ｌ－Ｎ接続検出部（２０３）は、前記商用電源の電源断が検出された場合、Ｌ－Ｎ接続がＯＮ状態であるかＯＦＦ状態であるかを検出し、Ｌ－Ｎ接続ＯＮ／ＯＦＦ信号を前記バッテリ電源制御部（２０７）へ出力するようにしてよい。
（【００１１】以降は省略されています）
