発明の名称ベルトユニットのリサイクル方法
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 15/16 20060101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】使用済のベルトユニットを分解せずに、ベルトユニットの部品の交換または清掃の必要性を判定する。
【解決手段】ベルトユニットのリサイクル方法は、回転工程と、測定工程と、判定工程と、を有する。ベルトユニットは、転写ベルトと、転写ベルトの内面と接触する駆動ローラと、を有する。回転工程では、第1ローラを転写ベルトの外面に接触させた状態で、駆動ローラを回転させることにより転写ベルトを動かす。測定工程では、測定器を用いて、転写ベルトの外面の速度を測定する。判定工程では、測定した転写ベルトの外面の速度に基づいて、駆動ローラの交換が必要であるかを判定する。

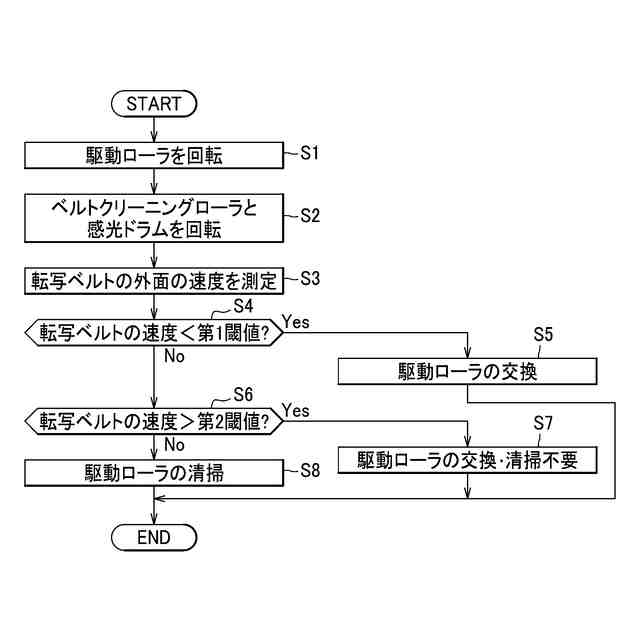

【選択図】図4
特許請求の範囲【請求項１】
転写ベルトと、転写ベルトの内面と接触する駆動ローラと、を有するベルトユニットのリサイクル方法であって、
第１ローラを転写ベルトの外面に接触させた状態で、駆動ローラを回転させることにより転写ベルトを動かす回転工程と、
測定器を用いて、転写ベルトの外面の速度を測定する測定工程と、
測定した転写ベルトの外面の速度に基づいて、駆動ローラの交換が必要であるかを判定する判定工程と、を有することを特徴とするベルトユニットのリサイクル方法。
続きを表示（約 950 文字）【請求項２】
測定した転写ベルトの外面の速度が第１閾値より小さい場合に、駆動ローラの交換が必要であると判定することを特徴とする請求項１に記載のベルトユニットのリサイクル方法。
【請求項３】
第１閾値は、駆動ローラの周速よりも小さいことを特徴とする請求項２に記載のベルトユニットのリサイクル方法。
【請求項４】
測定した転写ベルトの外面の速度が第２閾値より大きい場合に、駆動ローラの交換が不要であると判定することを特徴とする請求項２に記載のベルトユニットのリサイクル方法。
【請求項５】
測定した転写ベルトの外面の速度が第１閾値以上でかつ第２閾値以下の場合に、駆動ローラの清掃が必要であると判定することを特徴とする請求項４に記載のベルトユニットのリサイクル方法。
【請求項６】
測定した転写ベルトの外面の速度の変動が第３閾値より大きい場合に、駆動ローラの交換が必要であると判定することを特徴とする請求項１に記載のベルトユニットのリサイクル方法。
【請求項７】
測定した転写ベルトの外面の速度の変動が第３閾値以下の場合に、駆動ローラの交換が不要であると判定することを特徴とする請求項６に記載のベルトユニットのリサイクル方法。
【請求項８】
第１ローラを、外周面の移動方向が、転写ベルトの第１ローラが接触する部分の移動方向と逆向きになる回転方向に回転させることを特徴とする請求項１から請求項７のいずれか１項に記載のベルトユニットのリサイクル方法。
【請求項９】
ベルトユニットは、第１ローラとの間で転写ベルトを挟むバックアップローラをさらに有することを特徴とする請求項８に記載のベルトユニットのリサイクル方法。
【請求項１０】
第１ローラは、ベルトユニットが使用される画像形成装置が備えるベルトクリーニングローラであり、
転写ベルトの外面の速度を測定するときに、第１ローラを、画像形成装置が駆動するベルトクリーニングローラの回転速度より大きい回転速度で回転させることを特徴とする請求項８に記載のベルトユニットのリサイクル方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、転写ベルトと、転写ベルトの内面と接触する駆動ローラと、を有するベルトユニットのリサイクル方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、画像形成装置のトナーカートリッジをリサイクルする技術が知られている（特許文献１参照）。資源を持続的に活用するという観点から、より多くの部品をリサイクルすることが望ましい。
【０００３】
また、カラー画像を重ねて転写する際に位置ずれを防止するために、画像形成装置にスリップ測定手段を設け、ベルトと駆動ローラとのスリップを測定する方法が知られている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平５－２１０３０４号公報
特開平５－２８１８０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
使用済のベルトユニットの状態は、使用状況によって異なる。例えば、ベルトユニットの長期間の使用により、駆動ローラの摩擦係数が低下する場合がある。駆動ローラの摩擦係数が大幅に下がると、ベルトのスリップが発生してシートの搬送に支障が生じる。
【０００６】
ベルトユニットをリサイクルするにあたり、ベルトユニットを一律に分解し、駆動ローラを交換すると、工程の数が増えてコストがかかってしまう。また、一律に部品を交換すると、廃棄される部品も増える。よって、状態に問題がない使用済のベルトユニットは、分解せずに再利用することが望ましい。
【０００７】
そこで、本開示は、使用済のベルトユニットを分解せずに、ベルトユニットの部品の交換または清掃の必要性を判定することができるベルトユニットのリサイクル方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記した課題を解決するため、本開示のベルトユニットのリサイクル方法は、回転工程と、測定工程と、判定工程と、を有する。ベルトユニットは、転写ベルトと、転写ベルトの内面と接触する駆動ローラと、を有する。
回転工程では、第１ローラを転写ベルトの外面に接触させた状態で、駆動ローラを回転させることにより転写ベルトを動かす。
測定工程では、測定器を用いて、転写ベルトの外面の速度を測定する。
判定工程では、測定した転写ベルトの外面の速度に基づいて、駆動ローラの交換が必要であるかを判定する。
【０００９】
第１ローラを転写ベルトの外面に接触させた状態で、駆動ローラを回転させることにより転写ベルトを動かし、測定器を用いて、転写ベルトの外面の速度を測定し、測定した転写ベルトの外面の速度に基づいて、駆動ローラの交換が必要であるかを判定することにより、使用済のベルトユニットを分解せずに、ベルトユニットの部品の交換または清掃の必要性を判定することができる。
【００１０】
測定した転写ベルトの外面の速度が第１閾値より小さい場合に、駆動ローラの交換が必要であると判定してもよい。
（【００１１】以降は省略されています）
