公開番号2025153403
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055878
出願日2024-03-29
発明の名称分別回収装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 2/175 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】消耗品容器のリユースを容易にする分別回収装置を提供する。

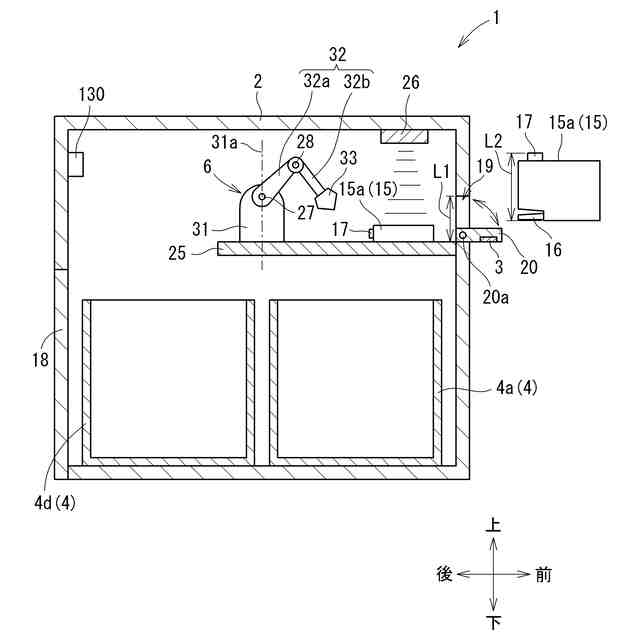

【解決手段】分別回収装置1は、投入口19を有する投入箱2と、消耗品容器15が備える記憶素子17に記憶された識別情報を読み取る読取部3と、投入箱2の内部空間に位置するリユース回収箱4およびリサイクル回収箱5と、消耗品容器15を仕分ける分別ロボット6と、制御部130と、を備える。制御部130は、識別情報に基づいて第1の判定を行ったことを条件に、投入口19からリユース回収箱4へ消耗品容器15を仕分ける第1仕分処理を分別ロボット6に実行させる。制御部130は、識別情報に基づいて第2の判定を行ったことを条件に、投入口19からリサイクル回収箱5へ消耗品容器15を仕分ける第2仕分処理を分別ロボット6に実行させる。
【選択図】図4

特許請求の範囲【請求項１】
第１投入口を有する投入箱と、
消耗品容器が備える記憶素子に記憶された識別情報を読み取る第１読取部と、
上記投入箱の内部空間に位置する第１回収箱および第２回収箱と、
上記第１投入口に投入された上記消耗品容器を上記第１回収箱および上記第２回収箱の一方へ仕分ける仕分機構と、

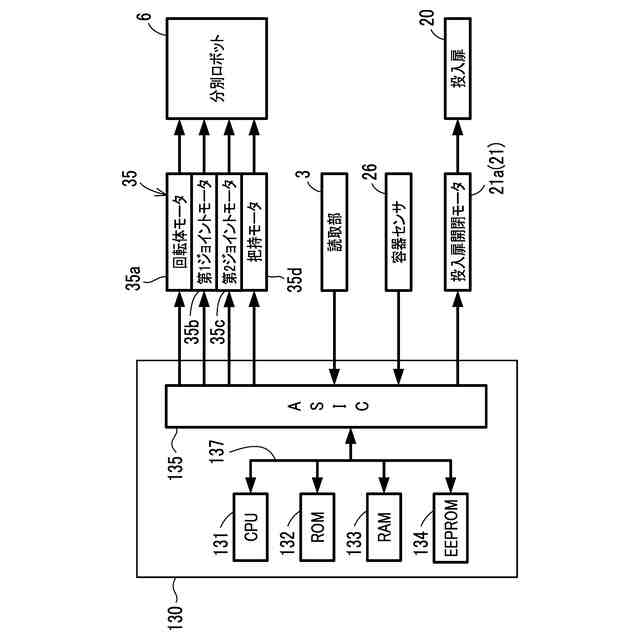

制御部と、を備えており、
上記制御部は、
上記識別情報に基づいて第１の判定を行ったことを条件に、上記第１投入口から上記第１回収箱へ上記消耗品容器を仕分ける第１仕分処理を上記仕分機構に実行させ、
上記識別情報に基づいて第２の判定を行ったことを条件に、上記第１投入口から上記第２回収箱へ上記消耗品容器を仕分ける第２仕分処理を上記仕分機構に実行させる分別回収装置。
続きを表示（約 2,700 文字）【請求項２】
記憶部をさらに有しており、
上記識別情報は、個々の上記消耗品容器を識別する品番を含んでおり、
上記記憶部は、上記第１回収箱および上記第２回収箱のうち上記消耗品容器が回収されるべき回収箱と対応付けられた回収番号と上記品番とを対応付けて記憶しており、
上記制御部は、上記記憶部から上記品番と対応する上記回収番号を抽出して、上記第１の判定および上記第２の判定を行う請求項１に記載の分別回収装置。
【請求項３】
上記識別情報は、上記消耗品容器が消耗品容器としてリユースされたリユース回数を含んでおり、
上記制御部は、上記第１の判定を行った後、上記リユース回数が所定回数未満であると判定したことを条件に、上記第１仕分処理を上記仕分機構に実行させる請求項２に記載の分別回収装置。
【請求項４】
上記制御部は、上記第１の判定を行った後、上記リユース回数が所定回数未満でないと判定したことを条件に、上記第２仕分処理を上記仕分機構に実行させる請求項３に記載の分別回収装置。
【請求項５】

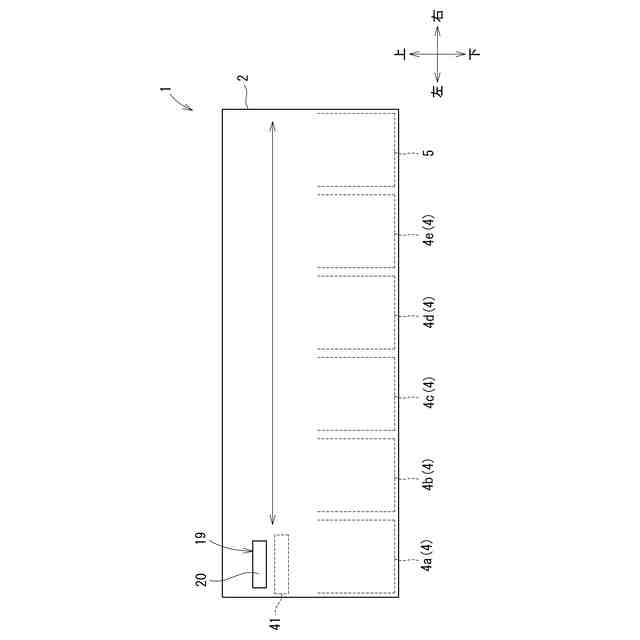

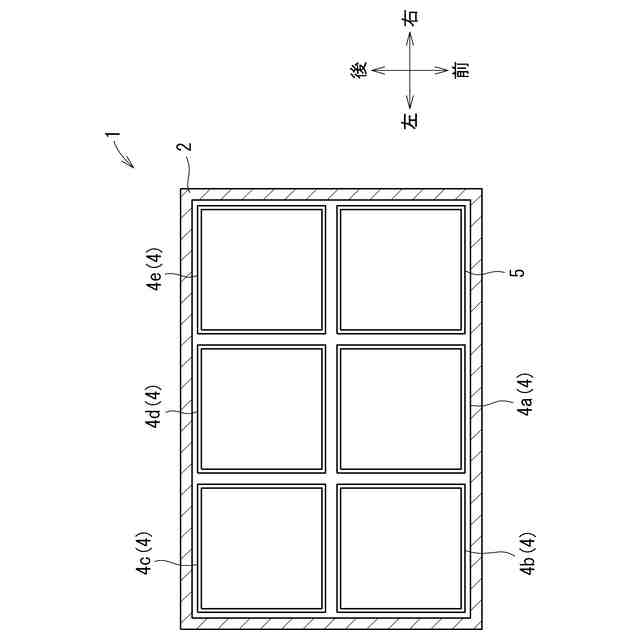

上記第１回収箱は、上記消耗品容器に入れられるインクの色に応じて上記消耗品容器が別々に回収される複数のリユース回収箱を備えており、
上記回収番号は、上記複数のリユース回収箱にそれぞれ異なる番号が割り当てられるものであり、
上記制御部は、上記第１の判定を行ったことを条件に、上記複数のリユース回収箱のうち上記回収番号に対応する上記リユース回収箱へ仕分ける上記第１仕分処理を上記仕分機構に実行させる請求項２に記載の分別回収装置。
【請求項６】

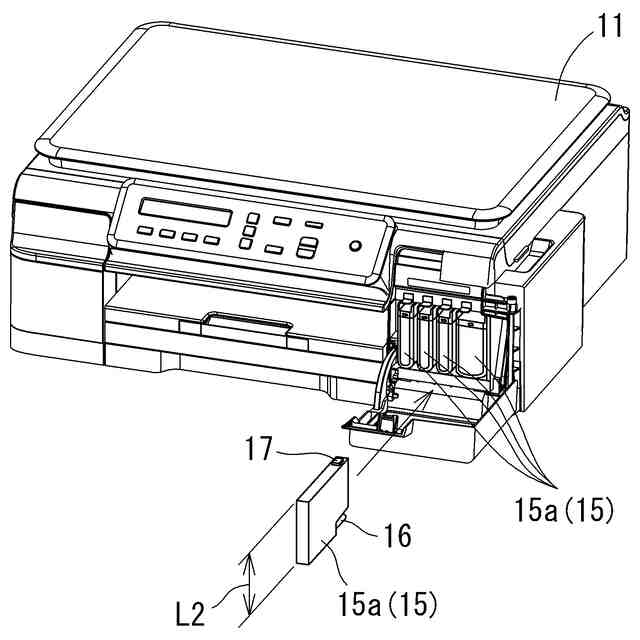

上記消耗品容器は、インクジェットプリンタに装着可能なインクカートリッジであり、
上記インクカートリッジは、上記インクジェットプリンタに装着された姿勢における下端部に、インクを外部へ供給するインク供給部が設けられており、

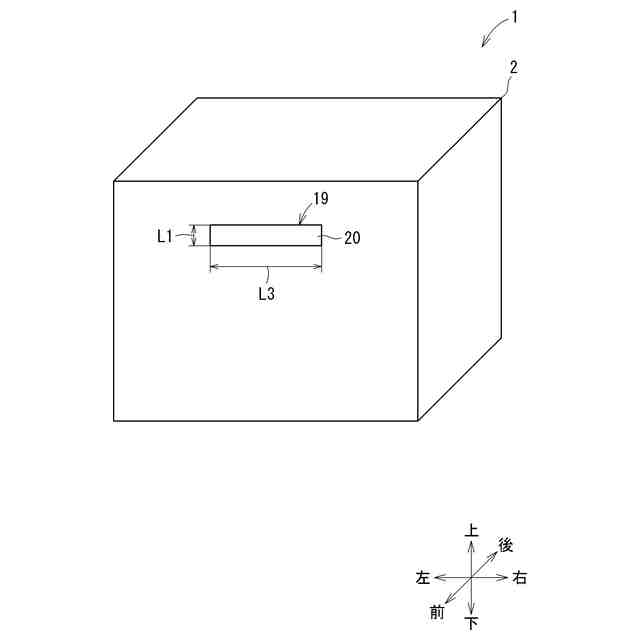

上記第１投入口の上下方向に沿った長さは、上記インクジェットプリンタに装着された状態の上記消耗品容器の上下方向に沿った長さよりも短い形状を有する請求項１に記載の分別回収装置。
【請求項７】
上記第１投入口を開閉可能な第１投入扉と、
上記第１投入扉を開閉する第１開閉機構と、を備えており、
上記識別情報は、第１メーカを示す第１メーカ情報または第１メーカ以外のメーカを示す非第１メーカ情報を含んでおり、
上記第１読取部は、上記第１メーカ情報を含む上記識別情報を読み取ると、上記識別情報に対応する第１信号を上記制御部に出力し、上記非第１メーカ情報を含む上記識別情報を読み取ると、上記第１信号とは異なる第２信号を上記制御部に出力し、
上記制御部は、
上記第１読取部から上記第１信号を受信したことを条件に、上記第１投入扉を開放させる第１開放処理を上記第１開閉機構に実行させ、
上記第１読取部から上記第２信号を受信したことを条件に、上記第１投入扉を閉塞した状態に維持させる閉塞処理を上記第１開閉機構に実行させる請求項１に記載の分別回収装置。
【請求項８】
上記第１投入口を開閉可能な第１投入扉と、
上記第１投入扉を開閉する第１開閉機構と、を備えており、
上記識別情報は、第１メーカを示す第１メーカ情報および上記消耗品容器の種類が特定の種類であることを示す第１種類情報を含んでおり、
上記第１読取部は、上記第１メーカ情報および上記第１種類情報を含む上記識別情報を読み取ると、上記識別情報に対応する第１信号を上記制御部に出力し、上記第１メーカ情報および第１種類情報のうち少なくとも一方を含まない上記識別情報を読み取ると、上記第１信号とは異なる第２信号を上記制御部に出力し、
上記制御部は、
上記第１読取部から上記第１信号を受信したことを条件に、上記第１投入扉を開放させる第１開放処理を上記第１開閉機構に実行させ、
上記第１読取部から上記第２信号を受信したことを条件に、上記第１投入扉を閉塞した状態に維持させる第１閉塞処理を上記第１開閉機構に実行させる請求項１に記載の分別回収装置。
【請求項９】
上記投入箱は、第２投入口を有しており、
上記識別情報を読み取る第２読取部と、
上記第２投入口を開閉可能な第２投入扉と、
上記第２投入扉を開閉する第２開閉機構と、
上記投入箱の内部空間に位置しており、上記第２投入口に投入された上記消耗品容器が回収される第３回収箱と、を備えており、
上記第２読取部は、上記特定の種類とは異なる種類を示す第２種類情報を含む上記識別情報を読み取ると、第３信号を上記制御部に出力し、上記第２種類情報を含まない上記識別情報を読み取ると、上記第３信号とは異なる第４信号を上記制御部に出力し、
上記制御部は、
上記第２読取部から上記第３信号を受信したことを条件に、上記第２投入扉を開放させる第２開放処理を上記第２開閉機構に実行させ、
上記第２読取部から上記第４信号を受信したことを条件に、上記第２投入扉を閉塞した状態に維持させる第２閉塞処理を上記第２開閉機構に実行させる請求項８に記載の分別回収装置。
【請求項１０】
上記投入箱は、第３投入口を有しており、
上記識別情報を読み取る第３読取部と、
上記第３投入口を開閉可能な第３投入扉と、
上記第３投入扉を開閉する第３開閉機構と、
上記投入箱の内部空間に位置しており、上記第３投入口に投入された上記消耗品容器が回収される第４回収箱と、を備えており、
上記第３読取部は、上記第１メーカとは異なる第２メーカを示す第２メーカ情報および上記第１種類情報を含む上記識別情報を読み取ると、第５信号を上記制御部に出力し、上記第２メーカ情報および上記第１種類情報のうち少なくとも一方を含まない上記識別情報を読み取ると、上記第５信号とは異なる第６信号を上記制御部に出力し、
上記制御部は、
上記第３読取部から上記第５信号を受信したことを条件に、上記第３投入扉を開放させる第３開放処理を上記第３開閉機構に実行させ、
上記第３読取部から上記第６信号を受信したことを条件に、上記第３投入扉を閉塞した状態に維持させる第３閉塞処理を上記第３開閉機構に実行させる請求項９に記載の分別回収装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液体が消費された消耗品容器を分別回収する分別回収装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、本体ケースの前面上側に導入口が形成された液体収容体回収装置が開示されている。液体収容体回収装置では、ユーザは、使用済みのインクカートリッジを導入口に投入する。導入口に投入された使用済みのインクカートリッジは、本体ケース内に収容された収納部に収納される。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２５４６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
液体収容体回収装置では、収納部に収納された使用済みのインクカートリッジは、インクカートリッジとしてリユース可能なものも、例えば、損傷によってインクカートリッジとしてリユース不可なものも、収納部に一緒に収納される。このため、収納部に収納されたインクカートリッジをインクカートリッジとしてリユースするときに、リサイクル業者が、インクカートリッジをインクカートリッジとしてリユース可能なものとリユース不可なものとに仕分ける必要があるので、インクカートリッジのリユースが困難である。
【０００５】
本発明は、前述された事情に鑑みてなされたものであり、その目的は、消耗品容器のリユースを容易にする分別回収装置に関する。
【課題を解決するための手段】
【０００６】
（１）本開示は、分別回収装置に関する。分別回収装置は、第１投入口を有する投入箱と、消耗品容器が備える記憶素子に記憶された識別情報を読み取る第１読取部と、上記投入箱の内部空間に位置する第１回収箱および第２回収箱と、上記第１投入口に投入された上記消耗品容器を上記第１回収箱および上記第２回収箱の一方へ仕分ける仕分機構と、制御部と、を備える。上記制御部は、上記識別情報に基づいて第１の判定を行ったことを条件に、上記第１投入口から上記第１回収箱へ上記消耗品容器を仕分ける第１仕分処理を上記仕分機構に実行させる。上記制御部は、上記識別情報に基づいて第２の判定を行ったことを条件に、上記第１投入口から上記第２回収箱へ上記消耗品容器を仕分ける第２仕分処理を上記仕分機構に実行させる。
【０００７】
第１投入口を通して投入箱の内部空間に投入される消耗品容器は、制御部の判定結果に応じて第１回収箱または第２回収箱へ仕分けられるので、例えば、消耗品容器としてリユースされる特定のメーカの消耗品容器（例えば、インクカートリッジ）が第１回収箱へ回収され、消耗品容器とは別の用途にリサイクルされる消耗品容器（例えば、トナーカートリッジ、テープカセット、特定のメーカ以外のインクカートリッジ）が第２回収箱へ回収される。このため、リサイクル業者は、消耗品容器を再利用する用途ごとに仕分ける作業を省略できるので、消耗品容器のリユースが容易である。
【０００８】
（２）上記分別回収装置は、記憶部をさらに有してもよい。上記識別情報は、個々の上記消耗品容器を識別する品番を含んでもよい。上記記憶部は、上記第１回収箱および上記第２回収箱のうち上記消耗品容器が回収されるべき回収箱と対応付けられた回収番号と上記品番とを対応付けて記憶してもよい。上記制御部は、上記記憶部から上記品番と対応する上記回収番号を抽出して、上記第１の判定および上記第２の判定を行ってもよい。
【０００９】
制御部は、品番と対応する回収番号を記憶部から抽出して第１の判定および第２の判定を行うので、例えば、消耗品容器としてリユースされる消耗品容器と消耗品容器とは別の用途にリサイクルされる消耗品容器とがより確実に仕分けられる。
【００１０】
（３）上記識別情報は、上記消耗品容器が消耗品容器としてリユースされたリユース回数を含んでもよい。上記制御部は、上記第１の判定を行った後、上記リユース回数が所定回数未満であると判定したことを条件に、上記第１仕分処理を上記仕分機構に実行させてもよい。
（【００１１】以降は省略されています）
