公開番号2025155158
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058748
出願日2024-04-01
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類H04N 1/04 20060101AFI20251006BHJP(電気通信技術)
要約【課題】メイン基板と読取基板とを電気的に接続するハーネスを減らすことができる画像形成装置を提供する。
【解決手段】画像形成装置1は、本体筐体10と、メイン基板110と、本体筐体10に対して移動可能なセンサユニット200とを備える。センサユニット200は、原稿の画像を読取可能な読取センサ210と、読取センサ210と電気的に接続され、読取センサ210が読み取った原稿の画像を画像データとして出力可能な読取基板220と、読取基板220と電気的に接続され、読取基板220が出力した画像データを送信可能な第1無線通信ユニット260とを有する。画像形成装置1は、メイン基板110と電気的に接続され、第1無線通信ユニット260から送信された画像データを受信可能な第2無線通信ユニット120を備える。
【選択図】図4
特許請求の範囲【請求項１】
画像形成装置であって、
本体筐体と、
メイン基板と、
前記本体筐体に対して移動可能なセンサユニットであって、
原稿の画像を読取可能な読取センサと、
前記読取センサと電気的に接続された読取基板であって、前記読取センサが読み取った原稿の画像を画像データとして出力可能な読取基板と、
前記読取基板と電気的に接続された第１無線通信ユニットであって、前記読取基板が出力した前記画像データを送信可能な第１無線通信ユニットと、を有する
センサユニットと、
前記メイン基板と電気的に接続された第２無線通信ユニットであって、前記第１無線通信ユニットから送信された前記画像データを受信可能な第２無線通信ユニットと、を備えることを特徴とする画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記センサユニットが固定された無端状のベルトと、
前記ベルトを駆動させることによって前記センサユニットを移動させるモータと、をさらに備えることを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記ベルト上に位置する第１電線をさらに備え、
前記メイン基板は、前記第１電線を介して、前記センサユニットに電力を供給可能であることを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記センサユニットと、前記ベルトと、前記モータと、前記第１電線と、を有する読取ユニットであって、前記本体筐体に対して着脱可能な読取ユニットをさらに備えることを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記本体筐体は、前記メイン基板と電気的に接続された第１コネクタを有し、
前記読取ユニットは、前記読取基板と電気的に接続された第２コネクタであって、前記読取ユニットが前記本体筐体に取り付けられた状態で前記第１コネクタに接続される第２コネクタを有することを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記第１電線は、前記読取基板と前記第２コネクタとを電気的に接続し、
前記画像形成装置は、前記本体筐体内に位置し、前記メイン基板と前記第１コネクタとを電気的に接続する第２電線であって、前記第１コネクタおよび前記第２コネクタを介して前記第１電線と電気的に接続される第２電線をさらに備えることを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記読取ユニットは、前記モータと前記第２コネクタとを電気的に接続する第３電線を有し、
前記画像形成装置は、前記本体筐体内に位置し、前記メイン基板と前記第１コネクタとを電気的に接続する第４電線をさらに備え、
前記メイン基板は、前記読取ユニットが前記本体筐体に取り付けられた状態で、前記第４電線および前記第３電線を介して、前記モータに電力を供給可能であることを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記第２電線および前記第４電線は、１つのハーネスに含まれていることを特徴とする請求項７に記載の画像形成装置。
【請求項９】
前記第１電線と電気的に接続された第３コネクタであって、前記ベルトに固定された第３コネクタをさらに備え、
前記センサユニットは、前記読取基板と電気的に接続された第４コネクタであって、前記第３コネクタと接続される第４コネクタを有することを特徴とする請求項３に記載の画像形成装置。
【請求項１０】
前記メイン基板は、前記メイン基板と前記読取基板との間の通信を確認するための確認信号を、前記第２無線通信ユニットおよび前記第１無線通信ユニットを介して前記読取基板に送信可能であることを特徴とする請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、画像形成装置として、画像形成ユニットの本体筐体内に位置するメイン基板と、画像読取ユニットのケース内に位置する読取基板と、メイン基板と読取基板とを電気的に接続するハーネスとを備えるものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１８５８６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、メイン基板と読取基板とを電気的に接続するハーネスが多いと、読取基板を交換する際に手間がかかるという問題がある。
【０００５】
そこで、メイン基板と読取基板とを電気的に接続するハーネスを減らすことが望まれる。
【課題を解決するための手段】
【０００６】

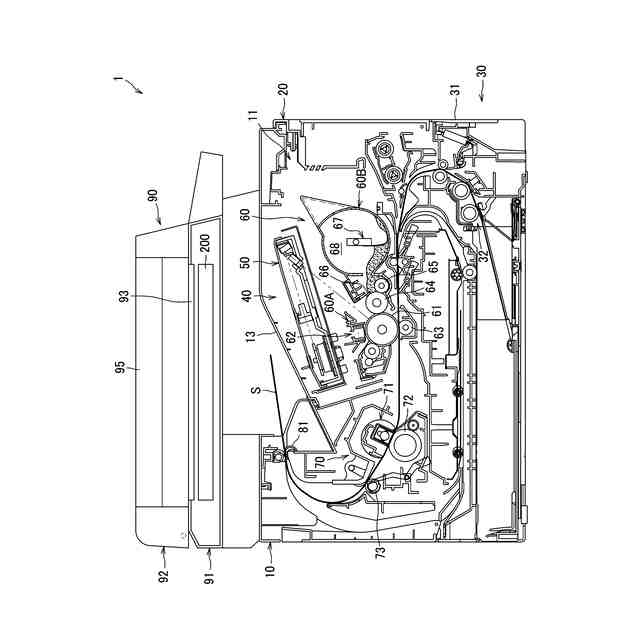

画像形成装置は、本体筐体と、メイン基板と、センサユニットと、第２無線通信ユニットと、を備える。
センサユニットは、本体筐体に対して移動可能である。
センサユニットは、読取センサと、読取基板と、第１無線通信ユニットと、を有する。
読取センサは、原稿の画像を読取可能である。
読取基板は、読取センサと電気的に接続されている。読取基板は、読取センサが読み取った原稿の画像を画像データとして出力可能である。
第１無線通信ユニットは、読取基板と電気的に接続されている。第１無線通信ユニットは、読取基板が出力した画像データを送信可能である。
第２無線通信ユニットは、メイン基板と電気的に接続されている。第２無線通信ユニットは、第１無線通信ユニットから送信された画像データを受信可能である。
【０００７】
読取基板からの画像データを第１無線通信ユニットおよび第２無線通信ユニットを介してメイン基板に送信可能であることで、メイン基板と読取基板とを電気的に接続するハーネスを減らすことができる。
【０００８】

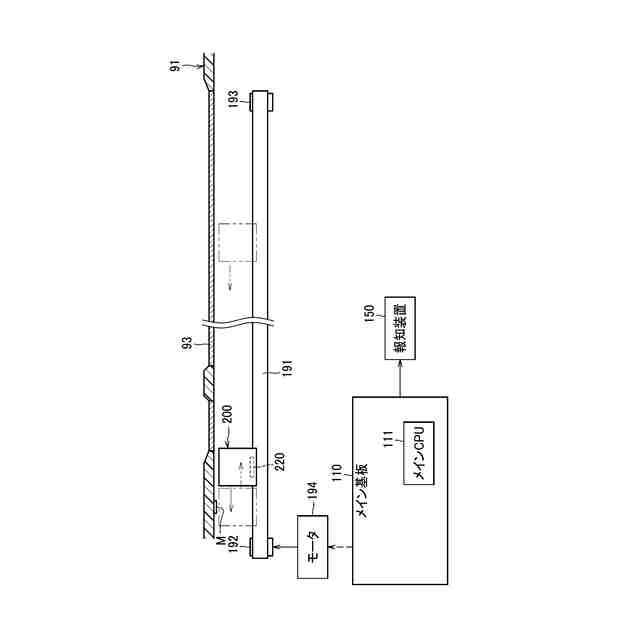

画像形成装置は、無端状のベルトと、モータと、をさらに備えていてもよい。
ベルトには、センサユニットが固定されている。
モータは、ベルトを駆動させることによってセンサユニットを移動させる。
【０００９】
画像形成装置は、第１電線をさらに備えていてもよい。
第１電線は、ベルト上に位置する。
メイン基板は、第１電線を介して、センサユニットに電力を供給可能である。
【００１０】
メイン基板が、ベルト上に位置する第１電線を介して、センサユニットに電力を供給可能であることで、メイン基板からセンサユニットに直接、電力を供給するハーネスをなくすことができる。
（【００１１】以降は省略されています）
