公開番号2025153296
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055693
出願日2024-03-29
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人第一テクニカル国際特許事務所
主分類G03G 21/00 20060101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】消耗品のメモリからの読み出し時に化けた数字に基づき、誤った制御が行われないようにする。

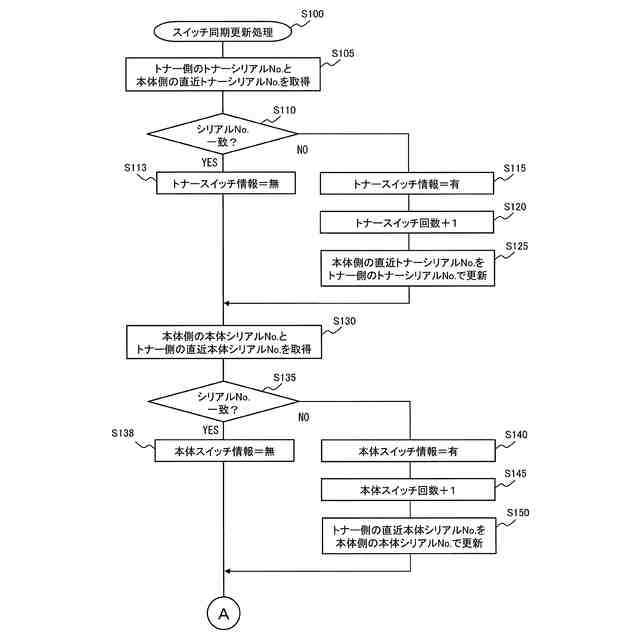

【解決手段】ステップS110で、トナーメモリ610に記憶されているトナーシリアルNo.とNVRAM104に書き込まれた本体シリアルNo.とが一致すると判定され、ステップS135で、NVRAM104に記憶されている本体シリアルNo.と、トナーメモリ610に書き込まれた本体シリアルNo.とが一致すると判定され、ステップS165で、第1消耗量が第2消耗量よりも大きいと判定された場合に、ステップS180でエラー停止を実行する。
【選択図】図9
特許請求の範囲【請求項１】
消耗品であって、消耗品識別情報と、前記消耗品の消耗量を表す第１消耗量とを記憶する消耗品メモリを有する消耗品と、
前記消耗品が着脱可能な本体と、
本体識別情報と、前記消耗品の消耗量を表す第２消耗量とを記憶する本体メモリと、
制御部と、
を備える画像形成装置であって、
前記制御部は、
前記消耗品メモリに記憶されている消耗品識別情報を前記本体メモリに書き込む消耗品識別情報書込処理と、
前記本体メモリに記憶されている本体識別情報を前記消耗品メモリに書き込む本体識別情報書込処理と、
前記消耗品メモリに記憶されている消耗品識別情報と、前記消耗品識別情報書込処理により前記本体メモリに書き込まれた消耗品識別情報とが一致するか否かを判定する消耗品識別情報判定処理と、
前記本体メモリに記憶されている本体識別情報と、前記本体識別情報書込処理により前記消耗品メモリに書き込まれた本体識別情報とが一致するか否かを判定する本体識別情報判定処理と、
前記消耗品メモリに記憶されている第１消耗量と、前記本体メモリに記憶されている第２消耗量とを比較する比較処理と、を実行し、
前記制御部は、さらに、
前記消耗品識別情報判定処理で、前記消耗品メモリに記憶されている消耗品識別情報と前記消耗品識別情報書込処理により前記本体メモリに書き込まれた消耗品識別情報とが一致すると判定され、
前記本体識別情報判定処理で、前記本体メモリに記憶されている本体識別情報と、前記本体識別情報書込処理により前記消耗品メモリに書き込まれた本体識別情報とが一致すると判定され、
前記比較処理で、前記第１消耗量が前記第２消耗量よりも大きいと判定された場合に、第１エラー処理
を実行する
ことを特徴とする画像形成装置。
続きを表示（約 1,500 文字）【請求項２】
前記制御部は、さらに、
前記消耗品メモリに記憶されている前記第１消耗量を読み取る消耗量読取処理と、
前記消耗量読取処理で読み取った前記第１消耗量を前記第２消耗量として前記本体メモリに書き込む消耗量書込処理と、
を実行する
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記制御部は、さらに、
前記消耗品識別情報判定処理により、前記消耗品メモリに記憶されている消耗品識別情報と前記消耗品識別情報書込処理により前記本体メモリに記憶された消耗品識別情報とが一致しないと判定された場合には、消耗品スイッチ情報を前記本体メモリに書き込む消耗品スイッチ情報書込処理と、
前記本体識別情報判定処理により、前記本体メモリに記憶されている本体識別情報と、前記本体識別情報書込処理により前記消耗品メモリに記憶された本体識別情報とが一致しないと判定された場合には、本体スイッチ情報を前記消耗品メモリに書き込む本体スイッチ情報書込処理と、
を実行する
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記制御部は、さらに、
前記本体メモリに、前記消耗品スイッチ情報が記憶されているか否かを判定する消耗品スイッチ判定処理を実行し、
前記制御部は、さらに、
前記消耗品スイッチ判定処理で、前記消耗品スイッチ情報が記憶されていると判定された場合に、前記比較処理を実行する
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記制御部は、さらに、
前記比較処理で、前記第１消耗量が前記第２消耗量よりも大きいと判定された場合に、前記消耗品メモリに、前記本体スイッチ情報が記憶されているか否かを判定する本体スイッチ判定処理を実行し、
前記制御部は、さらに、
前記本体スイッチ判定処理で、前記本体スイッチ情報が記憶されていないと判定された場合に、前記第１エラー処理を実行する
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記制御部は、
前記第１エラー処理で、前記画像形成装置による印刷を禁止する
ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記制御部は、さらに、
前記比較処理で、前記第１消耗量が前記第２消耗量よりも小さいと判定された場合に、前記第１消耗量と前記第２消耗量との差が、閾値以上であるか否かを判定する消耗量判定処理と、
前記消耗量判定処理で、前記差が前記閾値以上であると判定された場合に、第２エラー処理
を実行する
ことを特徴とする請求項５に記載の画像形成装置。
【請求項８】
前記制御部は、
前記第２エラー処理で、前記画像形成装置による印刷を禁止する
ことを特徴とする請求項７記載の画像形成装置。
【請求項９】
前記制御部は、
前記消耗品メモリから前記消耗品識別情報を読み取る消耗品識別情報読取処理
を実行する
ことを特徴とする請求項１又は請求項７記載の画像形成装置。
【請求項１０】
前記本体は、
前記消耗品が装着されることを許容する開口を開閉するカバーを有し、
前記制御部は、
前記カバーが開閉された場合、または、前記画像形成装置の電源がＯＮされた場合に、前記消耗品識別情報判定処理を実行する
ことを特徴とする請求項９記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、本体に消耗品が装着される画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、消耗品ＩＣ内のシリアル情報と、本体メモリ内の消耗品に関するシリアル情報とが一致した場合に、消耗品ＩＣ内のカウンタ値を読み出す技術が開示されている。読み出された消耗品ＩＣ内のカウンタ値は、本体メモリ内のカウンタ値と比較される。その後、読み出された消耗品ＩＣ内のカウンタ値と本体メモリ内のカウンタ値との比較結果に応じて、画像形成装置にて所定の制御が実行される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８５８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば消耗品ＩＣからカウンタ値が読み出されるときに、読み出されたカウンタ値に化けが生じるおそれがある。この場合、化けた状態のカウンタ値を使用すると、画像形成装置にて正しい制御が実行できないおそれがある。
【０００５】
本開示の目的は、化けた状態のカウンタ値を使用してしまい、画像形成装置にて正しい制御が実行できないおそれを抑制することができる画像形成装置を提供することにある。
【課題を解決するための手段】
【０００６】
目的を達成するために、本開示の画像形成装置は、消耗品であって、消耗品識別情報と、前記消耗品の消耗量を表す第１消耗量とを記憶する消耗品メモリを有する消耗品と、前記消耗品が着脱可能な本体と、本体識別情報と、前記消耗品の消耗量を表す第２消耗量とを記憶する本体メモリと、制御部と、を備える画像形成装置であって、前記制御部は、前記消耗品メモリに記憶されている消耗品識別情報を前記本体メモリに書き込む消耗品識別情報書込処理と、前記本体メモリに記憶されている本体識別情報を前記消耗品メモリに書き込む本体識別情報書込処理と、前記消耗品メモリに記憶されている消耗品識別情報と、前記消耗品識別情報書込処理により前記本体メモリに書き込まれた消耗品識別情報とが一致するか否かを判定する消耗品識別情報判定処理と、前記本体メモリに記憶されている本体識別情報と、前記本体識別情報書込処理により前記消耗品メモリに書き込まれた本体識別情報とが一致するか否かを判定する本体識別情報判定処理と、前記消耗品メモリに記憶されている第１消耗量と、前記本体メモリに記憶されている第２消耗量とを比較する比較処理と、を実行し、前記制御部は、さらに、前記消耗品識別情報判定処理で、前記消耗品メモリに記憶されている消耗品識別情報と前記消耗品識別情報書込処理により前記本体メモリに書き込まれた消耗品識別情報とが一致すると判定され、前記本体識別情報判定処理で、前記本体メモリに記憶されている本体識別情報と、前記本体識別情報書込処理により前記消耗品メモリに書き込まれた本体識別情報とが一致すると判定され、前記比較処理で、前記第１消耗量が前記第２消耗量よりも大きいと判定された場合に、第１エラー処理を実行する。
【０００７】

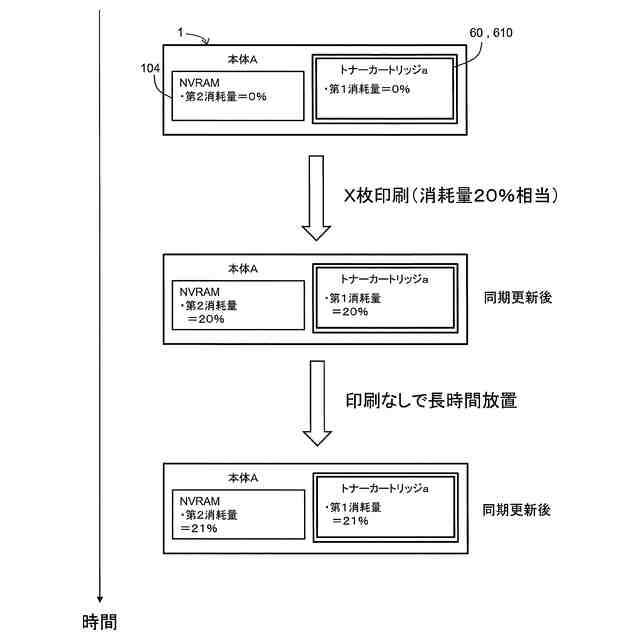

本開示においては、本体に本体メモリが備えられ、本体に着脱可能な消耗品には消耗品メモリが備えられている。本体メモリには、画像形成装置の個体に対応した本体識別情報と、消耗品の消耗量を表す第２消耗量が記憶されている。消耗品メモリには、消耗品の個体に対応した消耗品識別情報と、消耗品の消耗量を表す第１消耗量が記憶されている。
【０００８】
一方、消耗品は、本体に着脱可能であるため、１つの画像形成装置の本体から取り外され、他の画像形成装置の本体に装着されて使用される場合があり得る。この場合、画像形成装置と消耗品との組み合わせがスイッチされることになる。これに対応して、制御部は、消耗品識別情報書込処理及び本体識別情報書込処理を行う。
【０００９】
消耗品識別情報書込処理では、消耗品メモリに記憶されている消耗品識別情報を本体メモリに書き込む。本体識別情報書込処理では、本体メモリに記憶されている本体識別情報を消耗品メモリに書き込む。
【００１０】
これにより、消耗品識別情報判定処理で本体メモリと消耗品メモリのそれぞれで記憶されている消耗品識別情報が一致すると判定され、かつ、本体識別情報判定処理で本体メモリと消耗品メモリのそれぞれで記憶されている本体識別情報が一致すると判定された場合には、一般的に画像形成装置と消耗品との組み合わせがスイッチされておらず、本来は第１消耗量と第２消耗量とが同じ値のはずである。
（【００１１】以降は省略されています）
