公開番号2025152761
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054825
出願日2024-03-28
発明の名称LCDパネル駆動装置、及び液晶表示装置
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G09G 3/36 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】供給電力が大きい容量分圧方式を用いながらも、小型で安価なLCDパネル駆動装置を提供する
【解決手段】このLCDパネル駆動装置は、複数の電圧端子を備えるマイクロコントローラと、前記複数の電圧端子に接続される複数の容量素子とを備える。前記マイクロコントローラは、前記複数の容量素子の接続関係を切り替えて前記マイクロコントローラの複数の端子において、電源電圧と、前記電源電圧を分圧して生成される分圧電圧を発生させるスイッチング回路と、前記電源電圧を発生させる電圧生成回路とを含む。
【選択図】図1
特許請求の範囲【請求項１】
ＬＣＤパネルを駆動するＬＣＤパネル駆動装置であって、
複数の電圧端子を備えるマイクロコントローラと、
前記複数の電圧端子に接続される複数の容量素子と、
を備え、
前記マイクロコントローラは、
前記複数の容量素子の接続関係を切り替えて前記マイクロコントローラの前記複数の電圧端子において、電源電圧と、前記電源電圧を分圧して生成される分圧電圧を発生させるスイッチング回路と、
前記電源電圧を発生させる電圧生成回路と
を含むことを特徴とするＬＣＤパネル駆動装置。
続きを表示（約 680 文字）【請求項２】
前記電圧生成回路は、
基準電圧を発生させる基準電圧源と、
前記基準電圧をトリミングしたトリミング電圧を発生させるトリミング部と、
前記トリミング電圧を増幅して前記電源電圧として出力するレギュレータと
を備える、請求項１に記載のＬＣＤパネル駆動装置。
【請求項３】
前記レギュレータは、増幅率を調整する調整部を更に備える、請求項２に記載のＬＣＤパネル駆動装置。
【請求項４】
前記複数の容量素子は、
前記複数の電圧端子と接地端子との間に接続される第１の容量素子と、
前記スイッチング回路により、前記複数の電圧端子のうちの２つの間に順次接続されるよう構成される第２の容量素子と
を備える、請求項１に記載のＬＣＤパネル駆動装置。
【請求項５】
ＬＣＤパネルと、
前記ＬＣＤパネルを駆動するＬＣＤパネル駆動装置と
を備えた液晶表示装置であって、
前記ＬＣＤパネル駆動装置は、
複数の電圧端子を備えるマイクロコントローラと、
前記複数の電圧端子に接続される複数の容量素子と、
を備え、
前記マイクロコントローラは、
前記複数の容量素子の接続関係を切り替えて前記マイクロコントローラの複数の端子において、電源電圧と、前記電源電圧を分圧して生成される分圧電圧を発生させるスイッチング回路と、
前記電源電圧を発生させる電圧生成回路と
を含むことを特徴とする液晶表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＬＣＤパネル駆動装置、及び液晶表示装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
例えば炊飯器等の家電製品に搭載される従来の液晶表示装置は、ＬＣＤパネルと、ＬＣＤパネルを駆動させるためのマイクロコントローラ（マイコン）を備えている。マイクロコンは、複数通りのバイアス電圧をＬＣＤパネルに供給する。マイコンには、例えば電池からの３Ｖの直流電力と、交流電力から生成された直流電力５Ｖとが供給され、交流電力が供給されている間は５Ｖで動作する一方、交流電力が供給されていない間は、電池からの直流電力によりＬＣＤパネルが駆動される（電池動作）。ＬＣＤパネルに供給されるバイアス電圧の生成には、従来は抵抗分圧方式が主に用いられていた。しかし、抵抗分圧方式の場合、供給電流が小さくなってしまい、ＬＣＤパネルの表示品質が低下するという問題がある。
【０００３】
バイアス電圧の他の生成方法として、容量分圧方式を用いた駆動装置も知られている。容量分圧方式は、接続される容量素子を切り替えてバイアス電圧の大きさを切り替えるものであり、抵抗分圧方式に比べ供給電力が大きいという利点がある。
【先行技術文献】
【特許文献】
【０００４】
特開平６－２５３５３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、容量分圧方式においては、容量分圧のための大きな電圧を発生させるため、外付けのレギュレータや定電圧発生回路を用いる必要があるという問題がある。外付けのレギュレータや定電圧発生回路を周辺回路に設けることは、液晶表示装置の小型化を阻害するとともに、マイコンと周辺回路との合わせ込みなどを含む回路設計が容易でなくなり、製品価格も高止まりする。
【０００６】
本発明は、供給電力が大きい容量分圧方式を用いながらも、小型で安価なＬＣＤパネル駆動装置を提供するものである。
【課題を解決するための手段】
【０００７】
本発明のＬＣＤパネル駆動装置は、複数の電圧出力端子を備えるマイクロコントローラと、前記複数の電圧出力端子に接続される複数の容量素子とを備える。前記マイクロコントローラは、前記複数の容量素子の接続関係を切り替えて前記マイクロコントローラの複数の端子において、電源電圧と、前記電源電圧を分圧して生成される分圧電圧を発生させるスイッチング回路と、前記電源電圧を発生させる電圧生成回路とを含む。
【図面の簡単な説明】
【０００８】
第１の実施の形態の液晶表示装置１の全体構成を説明するブロック図である。
第１の実施の形態のマイクロコントローラ２０及び容量素子ＣＬを説明する概略構成図である。
第１の実施の形態のマイクロコントローラ２０を説明する概略構成図である。
スイッチング回路２１の構成の一例を説明する回路図である。
電圧生成回路２２の構成の一例を説明する回路図である。
第１の実施の形態の液晶表示装置１における容量分圧方式を用いた電圧ＶＬ１～ＶＬ３の生成の手順を説明する概略図である。

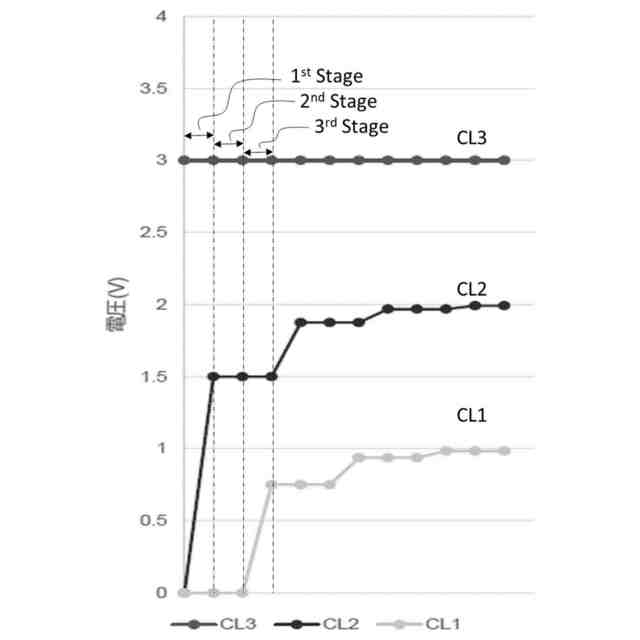

第１の実施の形態の液晶表示装置１における容量分圧方式を用いた電圧ＶＬ１～ＶＬ３の生成の手順を説明するグラフである。
生成された電圧ＶＬ１～ＶＬ３のセグメント配線ＳＥＧへの印加の一例を示すグラフである。
生成された電圧ＶＬ１～ＶＬ３のコモン配線ＣＯＭへの印加の一例を示すグラフである。
生成された電圧ＶＬ１～ＶＬ３のセグメント配線ＳＥＧ及びコモン配線ＣＯＭへの印加の一例を示す概略図である。
比較例（抵抗分圧方式）に係るマイクロコントローラ２０及び周辺回路３０を示す。
第２の実施の形態の液晶表示装置１における電圧生成回路２２の構成を説明する回路図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して本実施形態について説明する。添付図面では、機能的に同じ要素は同じ番号で表示される場合もある。なお、添付図面は本開示の原理に則った実施形態と実装例を示しているが、これらは本開示の理解のためのものであり、決して本開示を限定的に解釈するために用いられるものではない。本明細書の記述は典型的な例示に過ぎず、本開示の特許請求の範囲又は適用例を如何なる意味においても限定するものではない。
【００１０】
本実施形態では、当業者が本開示を実施するのに十分詳細にその説明がなされているが、他の実装・形態も可能で、本開示の技術的思想の範囲と精神を逸脱することなく構成・構造の変更や多様な要素の置き換えが可能であることを理解する必要がある。従って、以降の記述をこれに限定して解釈してはならない。
（【００１１】以降は省略されています）
