公開番号2025151585
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053092
出願日2024-03-28
発明の名称副室式内燃機関
出願人三菱自動車工業株式会社
代理人ケー・ティー・アンド・エス弁理士法人
主分類F02B 19/10 20060101AFI20251002BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】筒内流動を考慮して副燃焼室周辺に混合気を形成できる副室式内燃機関を提供する。
【解決手段】副室式内燃機関は、主燃焼室と、主燃焼室と隔壁を介して隔てて配置される副燃焼室と、第1噴射と、前記第1噴射とは異なる方向に噴射される第2噴射と、を有する燃料噴射弁と、前記隔壁に設けられ、前記主燃焼室と前記副燃焼室とを連通する第1連通路と、前記第1連通路と異なる方向に、前記主燃焼室と前記副燃焼室とを連通する第2連通路と、を備え、前記第1噴射が前記第1連通路と交差する方向に噴射され、前記第2噴射が前記第2連通路と交差する方向に噴射される。
【選択図】図1
特許請求の範囲【請求項１】
主燃焼室と、
前記主燃焼室と隔壁を介して隔てて配置される副燃焼室と、
第１噴射と、前記第１噴射とは異なる方向に噴射される第２噴射と、を有する燃料噴射弁と、
前記隔壁に設けられ、前記主燃焼室と前記副燃焼室とを連通する第１連通路と、
前記第１連通路と異なる方向に、前記主燃焼室と前記副燃焼室とを連通する第２連通路と、
を備え、
前記第１噴射が前記第１連通路と交差する方向に噴射され、
前記第２噴射が前記第２連通路と交差する方向に噴射される、
副室式内燃機関。
続きを表示（約 510 文字）【請求項２】
前記第１連通路と前記第２連通路とが隣り合い、前記燃料噴射弁の中心軸が前記第１連通路と前記第２連通路との間の隔壁に位置する、
請求項１に記載の副室式内燃機関。
【請求項３】
前記第１噴射の第１噴霧軸および前記第２噴射の第２噴霧軸が、前記第１連通路と前記第２連通路との間の前記隔壁と交差する、
請求項１に記載の副室式内燃機関。
【請求項４】
シリンダ内を摺動するピストンと、
前記ピストンに向けて前記主燃焼室と前記副燃焼室とを連通する第３連通路と、
をさらに備え、
前記第１連通路および前記第２連通路は、前記シリンダに向けて形成され、
前記第１噴射の第１噴霧軸は、前記第１連通路と前記第３連通路との間の前記隔壁と交差し、
前記第２噴射の第２噴霧軸は、前記第２連通路と前記第３連通路との間の前記隔壁と交差する、
請求項１に記載の副室式内燃機関。
【請求項５】
前記燃料噴射弁から噴射される噴霧を案内するガイド部をさらに備える、
請求項１から４のいずれか１項に記載の副室式内燃機関。

発明の詳細な説明【技術分野】
【０００１】
本開示は、副室式内燃機関に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、副室式内燃機関が知られている（例えば、特許文献１参照）。特許文献１の副室式内燃機関は、主燃焼室と、副燃焼室と、を備え、副燃焼室に点火装置が配置され、主燃焼室に燃料噴射弁が配置される。特許文献１の副室式内燃機関は、主燃焼室から噴射した燃料を副燃焼室に供給することによって、副燃焼室に混合気を形成する副室式内燃機関である。副燃焼室に形成された混合気は、点火装置によって着火され火炎を形成する。副燃焼室に形成された火炎は、連通路を介して主燃焼室に噴射される。
【先行技術文献】
【特許文献】
【０００３】
特許７２５５６７３公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような副室式内燃機関では、副燃焼室の周囲に燃料濃度の濃い混合気を形成し、副燃焼室に混合気を供給することが好ましい。特許文献１の副室式内燃機関は、燃料噴射弁から副燃焼室の外側に燃料噴霧を供給し、副燃焼室の周囲に燃料濃度の濃い混合気を形成する。特許文献１の副室内燃機関は、筒内流動によって燃料噴霧が流されることを考慮し、どのような燃料噴射をすべきかは開示していない。
【０００５】
本開示の課題は、筒内流動を考慮して副燃焼室周辺に混合気を形成できる副室式内燃機関を提供することである。
【課題を解決するための手段】
【０００６】
本開示に係る副室式内燃機関は、主燃焼室と、主燃焼室と隔壁を介して隔てて配置される副燃焼室と、第１噴射と、前記第１噴射とは異なる方向に噴射される第２噴射と、を有する燃料噴射弁と、前記隔壁に設けられ、前記主燃焼室と前記副燃焼室とを連通する第１連通路と、前記第１連通路と異なる方向に、前記主燃焼室と前記副燃焼室とを連通する第２連通路と、を備え、前記第１噴射が前記第１連通路と交差する方向に噴射され、前記第２噴射が前記第２連通路と交差する方向に噴射される。
【発明の効果】
【０００７】
この副室式内燃機関によれば、第１噴射が第１連通路と交差する方向に噴射され、第２噴射が第２連通路と交差する方向に噴射される。これによって、筒内流動が発生した場合であっても、第１噴射および第２噴射の少なくともいずれか一方は、第１連通路または第２連通路に向けて噴射される。この結果、燃料濃度の濃い混合気が第１連通路または第２連通路から副燃焼室に供給される。
【図面の簡単な説明】
【０００８】

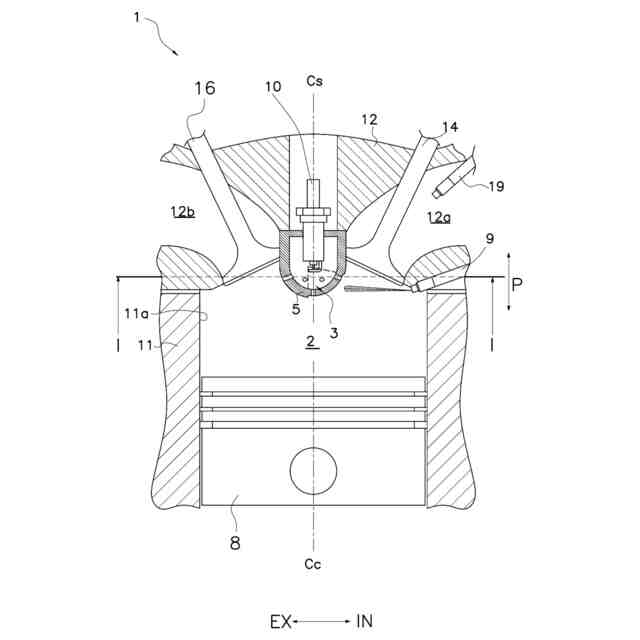

本開示の実施形態による副室式内燃機関を示す図。
本開示の実施形態による副燃焼室壁の側面図。
本開示の実施形態による副燃焼室周辺の底面図。

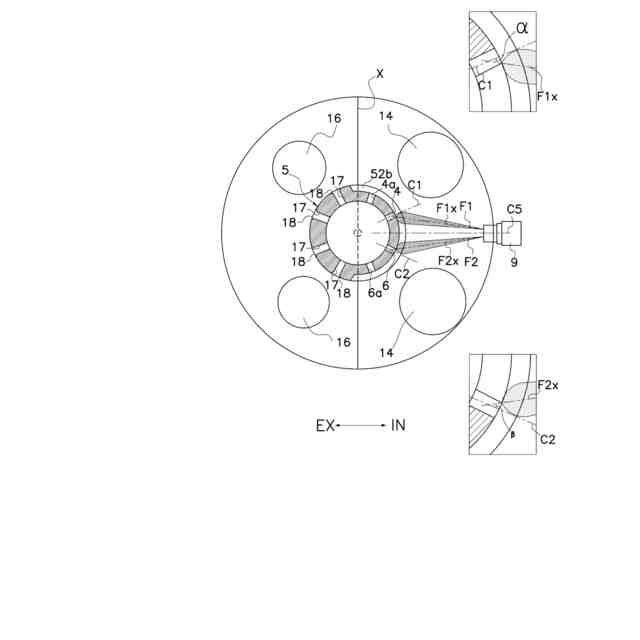

本開示の実施形態による燃料噴霧の状態を示す底面図。
本開示の実施形態による筒内流動が発生している際の燃料噴霧の状態を示す底面図。
本開示の実施形態による燃料噴霧の状態を示す側面図。
他の実施形態による副燃焼室壁の側面図。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について、図面を参照しながら説明する。なお、ピストン８の摺動方向をＰ、吸気バルブ１４が配置される側を吸気側ＩＮ、排気バルブ１６が配置される側を排気側ＥＸ、と図面に記す。
【００１０】
図１および図２に示すように、副室式内燃機関１は、主燃焼室２と、副燃焼室３と、第１連通路４と、第２連通路６と、第３連通路７と、ピストン８と、燃料噴射弁９と、点火装置１０と、を備える。
（【００１１】以降は省略されています）
