特許ウォッチ

公開番号2025151528
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053011
出願日2024-03-28
発明の名称粘着付与剤および粘着性組成物
出願人三井化学株式会社
代理人弁理士法人いくみ特許事務所
主分類C08F 212/00 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐熱性に優れる粘着付与剤、および、その粘着付与剤を含む粘着性組成物を提供すること。
【解決手段】粘着付与剤は、スチレン系モノマーに由来する構造単位および多官能芳香族化合物に由来する構造単位を含む。ゲルパーミエーションクロマトグラフ(GPC)により測定された標準ポリスチレン換算の分子量分散度(z平均分子量/重量平均分子量)が、1.80以上5.50以下である。
【選択図】なし
特許請求の範囲【請求項１】
スチレン系モノマーに由来する構造単位および多官能芳香族化合物に由来する構造単位を含み、
ゲルパーミエーションクロマトグラフ（ＧＰＣ）により測定された標準ポリスチレン換算の分子量分散度（ｚ平均分子量／重量平均分子量）が、１．８０以上５．５０以下である、粘着付与剤。
続きを表示（約 400 文字）【請求項２】
ｚ平均分子量が、６０００以下である、請求項１に記載の粘着付与剤。
【請求項３】
前記多官能芳香族化合物に由来する構造単位の含有割合が、前記スチレン系モノマーに由来する構造単位および前記多官能芳香族化合物に由来する構造単位の総量に対して、１０モル％以上２５モル％以下である、請求項１に記載の粘着付与剤。
【請求項４】
前記スチレン系モノマーに由来する構造単位が、イソプロペニルトルエンに由来する構造単位である、請求項１に記載の粘着付与剤。
【請求項５】
前記多官能芳香族化合物に由来する構造単位が、ジビニルベンゼンに由来する構造単位である、請求項１に記載の粘着付与剤。
【請求項６】
請求項１～５のいずれか一項に記載の粘着付与剤と、
（メタ）アクリル樹脂と、
架橋剤とを含む、粘着性組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着付与剤および粘着性組成物に関する。
続きを表示（約 850 文字）【背景技術】
【０００２】
従来、粘着力を向上させる観点から、粘着性組成物に、粘着付与剤を配合することが知られている。
【０００３】
このような粘着付与剤として、例えば、イソプロペニルトルエンの単独重合体が、提案されている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開昭５２－７８２８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、粘着性組成物には、用途および目的に応じて、耐熱性が要求される。
【０００６】
本発明は、耐熱性に優れる粘着付与剤、および、その粘着付与剤を含む粘着性組成物を提供する。
【課題を解決するための手段】
【０００７】
本発明［１］は、スチレン系モノマーに由来する構造単位および多官能芳香族化合物に由来する構造単位を含み、ゲルパーミエーションクロマトグラフ（ＧＰＣ）により測定された標準ポリスチレン換算の分子量分散度（ｚ平均分子量／重量平均分子量）が、１．８０以上５．５０以下である、粘着付与剤である。
【０００８】
本発明［２］は、ｚ平均分子量が、６０００以下である、上記［１］に記載の粘着付与剤を含んでいる。
【０００９】
本発明［３］は、前記多官能芳香族化合物に由来する構造単位の含有割合が、前記スチレン系モノマーに由来する構造単位および前記多官能芳香族化合物に由来する構造単位の総量に対して、１０モル％以上２５モル％以下である、上記［１］または［２］に記載の粘着付与剤を含んでいる。
【００１０】
本発明［４］は、前記スチレン系モノマーに由来する構造単位が、イソプロペニルトルエンに由来する構造単位である、上記［１］～［３］のいずれか一項に記載の粘着付与剤を含んでいる。

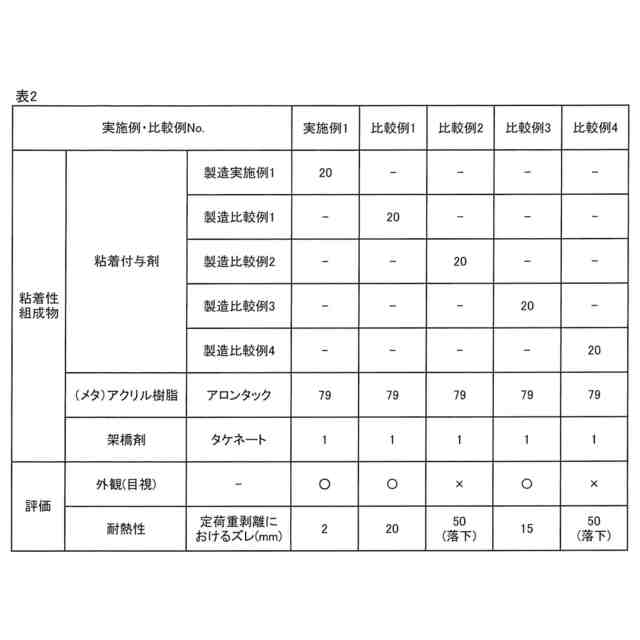

（【００１１】以降は省略されています）

関連特許
