特許ウォッチ

公開番号2025135107
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032714
出願日2024-03-05
発明の名称積層体および緩衝材
出願人三井化学株式会社
代理人弁理士法人いくみ特許事務所
主分類B32B 7/022 20190101AFI20250910BHJP(積層体)
要約【課題】比較的優れた包み込み感を接触物に与えることができる積層体および緩衝材を提供すること。
【解決手段】

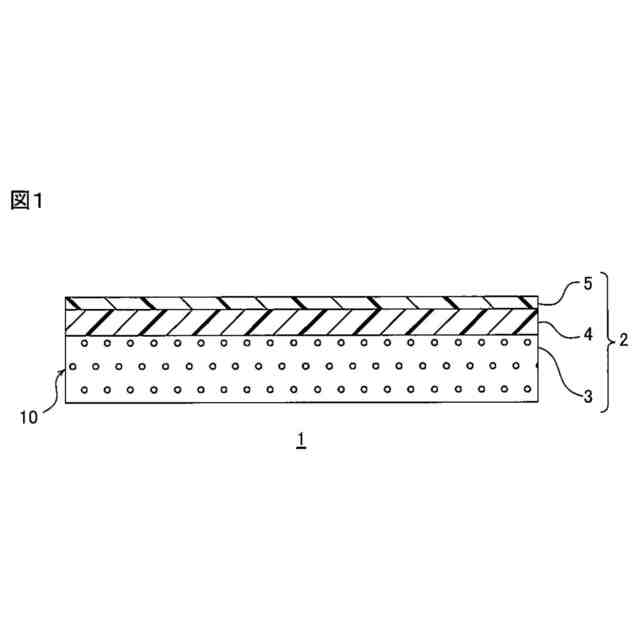

積層体1が、発泡層3と、発泡層1の一方面に配置されるゲル層4とを備える。発泡層3の23℃における貯蔵弾性率(E’_foam)が、2.0×10⁵Pa以上1.8×10⁶Pa以下である。ゲル層4の23℃における貯蔵弾性率(E’_gel)が、1.0×10⁴Pa以上1.1×10⁵Pa以下である。緩衝材は、上記の積層体1を備える。
【選択図】図1
特許請求の範囲【請求項１】
発泡層と、
前記発泡層の一方面に配置されるゲル層とを備え、
前記発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）が、２．０×１０
５
Ｐａ以上１．８×１０
６
Ｐａ以下であり、
前記ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）が、１．０×１０
４
Ｐａ以上１．１×１０
５
Ｐａ以下である、積層体。
続きを表示（約 740 文字）【請求項２】
前記ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）は、前記発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）よりも小さく、
前記発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）と、前記ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）との差が、１．０×１０
５
Ｐａ以上１．０×１０
６
Ｐａ以下である、請求項１に記載の積層体。
【請求項３】
前記発泡層の平均厚みが、１０００μｍ以上５００００μｍ以下であり、
前記ゲル層の平均厚みが、５００μｍ以上１００００μｍ以下である、請求項１に記載の積層体。
【請求項４】
前記発泡層の密度が、１０ｋｇ／ｍ
３
以上２００ｋｇ／ｍ
３
以下であり、
前記ゲル層の密度が、５００ｋｇ／ｍ
３
以上１２００ｋｇ／ｍ
３
以下である、請求項１に記載の積層体。
【請求項５】
さらに、前記ゲル層の一方面に配置される表皮層を備え、
前記表皮層の２３℃における貯蔵弾性率（Ｅ’
ｃｏａｔ
）が、１．０×１０
６
Ｐａ以上１．０×１０
９
Ｐａ以下であり、
前記表皮層の１００％モジュラスが６．０ＭＰａ以下である、請求項１に記載の積層体。
【請求項６】
前記表皮層の平均厚みが、１０μｍ以上１０００μｍ以下である、請求項５に記載の積層体。
【請求項７】
請求項１に記載の積層体を備える、緩衝材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体および緩衝材に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、緩衝材が、知られている。緩衝材は、例えば、発泡層と、発泡層に積層されるゲル層とを備える。より具体的には、以下の緩衝材が、提案されている。すなわち、緩衝材は、ポリウレタン発泡体を含む発泡層と、発泡層の表面に配置され、ポリウレタンゲルを含むゲル層とを備える。発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）が、１．３×１０
５
Ｐａである。ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）が、１．２×１０
５
Ｐａである。発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）に対する、ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）の比率（Ｅ’
ｇｅｌ
／Ｅ’
ｆｏａｍ
）が、０．９２である（例えば、特許文献１（実施例１）参照。）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／２１５７２９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方、緩衝材の用途によっては、包み込み感が要求される。より具体的には、例えば、模擬人体の分野では、人肌の模倣性の観点から、緩衝材に接触する物体（以下、接触物）に対して、優れた包み込み感を与えることが、要求される。
【０００５】
本発明は、比較的優れた包み込み感を接触物に与えることができる積層体および緩衝材である。
【課題を解決するための手段】
【０００６】
本発明［１］は、発泡層と、前記発泡層の一方面に配置されるゲル層とを備え、前記発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）が、２．０×１０
５
Ｐａ以上１．８×１０
６
Ｐａ以下であり、前記ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）が、１．０×１０
４
Ｐａ以上１．１×１０
５
Ｐａ以下である、積層体を、含んでいる。
【０００７】
本発明［２］は、前記ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）は、前記発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）よりも小さく、前記発泡層の２３℃における貯蔵弾性率（Ｅ’
ｆｏａｍ
）と、前記ゲル層の２３℃における貯蔵弾性率（Ｅ’
ｇｅｌ
）との差が、１．０×１０
５
Ｐａ以上１．０×１０
６
Ｐａ以下である、上記［１］に記載の積層体を、含んでいる。
【０００８】
本発明［３］は、前記発泡層の平均厚みが、１０００μｍ以上５００００μｍ以下であり、前記ゲル層の平均厚みが、５００μｍ以上１００００μｍ以下である、上記［１］または［２］に記載の積層体を、含んでいる。
【０００９】
本発明［４］は、前記発泡層の密度が、１０ｋｇ／ｍ
３
以上２００ｋｇ／ｍ
３
以下であり、前記ゲル層の密度が、５００ｋｇ／ｍ
３
以上１２００ｋｇ／ｍ
３
以下である、上記［１］～［３］のいずれか一項に記載の積層体を、含んでいる。
【００１０】
本発明［５］は、さらに、前記ゲル層の一方面に配置される表皮層を備え、前記表皮層の２３℃における貯蔵弾性率（Ｅ’
ｃｏａｔ
）が、１．０×１０
６
Ｐａ以上１．０×１０
９
Ｐａ以下であり、前記表皮層の１００％モジュラスが６．０ＭＰａ以下である、上記［１］～［４］のいずれか一項に記載の積層体を、含んでいる。
（【００１１】以降は省略されています）
