公開番号2025143218
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025036368
出願日2025-03-07
発明の名称混練装置
出願人三井化学株式会社
代理人弁理士法人鷲田国際特許事務所
主分類B29C 48/385 20190101AFI20250924BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】第1の押出機と第2の押出機との間においてインラインで樹脂の特性を計測する際の計測精度を高め、再生樹脂の品質を安定化させることができる混練装置を提供すること。
【解決手段】混練装置は、第1の押出機と、前記第1の押出機から押し出された樹脂が投入されるように前記第1の押出機に直列に接続された第2の押出機と、を有する。前記第1の押出機と前記第2の押出機とを接続する流路に、インライン計測器が配置され、前記第1の押出機はベント機構および圧縮脱水機構の少なくとも一方を有する。
【選択図】図1
特許請求の範囲【請求項１】
第１の押出機と、
前記第１の押出機から押し出された樹脂が投入されるように前記第１の押出機に直列に接続された第２の押出機と、を有し、
前記第１の押出機と前記第２の押出機とを接続する流路に、インライン計測器が配置され、
前記第１の押出機はベント機構および圧縮脱水機構の少なくとも一方を有する、
混練装置。
続きを表示（約 810 文字）【請求項２】
前記第１の押出機は、前記圧縮脱水機構を有し、
前記第１の押出機は、前記圧縮脱水機構で溶融させずに圧縮脱水した樹脂を溶融混練する、
請求項１に記載の混練装置。
【請求項３】
前記流路の前記インライン計測器の上流側に、第１のろ過器と、ギアポンプと、第２のろ過器と、がこの順に配置された、
請求項１に記載の混練装置。
【請求項４】
第１の押出機と、
前記第１の押出機から押し出された樹脂が投入されるように前記第１の押出機に直列に接続された第２の押出機と、を有し、
前記第１の押出機と前記第２の押出機とを接続する流路に、
第１のろ過器と、ギアポンプと、第２のろ過器と、インライン計測器と、がこの順に配置された、
混練装置。
【請求項５】
前記第２のろ過器は、前記第１のろ過器よりも高いろ過精度を有する、
請求項３または４に記載の混練装置。
【請求項６】
前記第１のろ過器は、平面型のフィルターを有する、
請求項３または４に記載の混練装置。
【請求項７】
前記第１のろ過器は、穴あけ加工された金属製のフィルターを有する、
請求項３または４に記載の混練装置。
【請求項８】
前記第２のろ過器は、スクリーンチェンジャーである、
請求項３または４に記載の混練装置。
【請求項９】
前記ギアポンプは、前記第２のろ過器を経て前記インライン計測器に導入される回収樹脂の圧力を１ＭＰａ以上３５ＭＰａ以下に調整する、
請求項３または４に記載の混練装置。
【請求項１０】
前記第２の押出機は、注水脱気機構を有する、
請求項１～４のいずれか１項に記載の混練装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、混練装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
廃棄品から回収された樹脂成分（コンシューマー材）や、製造工程で不可避的に産出される販売品の規格を満たさない樹脂成分（オフグレード材）などの、実使用に供されない樹脂成分を回収して、再利用できるように処理する方法が種々検討されている（以下、上記回収された樹脂成分を単に「回収樹脂」ともいい、回収樹脂を再利用に供される形態に処理して得られた樹脂成分を単に「再生樹脂」ともいう。）。
【０００３】
たとえば、特許文献１には、廃プラスチックが投入されて混練される第１の押出機と、第１の押出機から押出された溶融プラスチックにパーオキサイドを投入する第２の押出機と、第２の押出機が押出した溶融プラスチックをペレット状に造粒する成形装置と、を有する造粒機が記載されている。そして、上記造粒機は、第１の押出機から押出された溶融プラスチックのＭＦＲをインラインで測定し、上記測定された溶融プラスチックのＭＦＲを基に、第２の押出機で投入するパーオキサイドの投入量を調整することで、所定のＭＦＲを有するペレットを造粒できるとされている。上記造粒機は、第１の押出機と第２の押出機との間に、溶融されたプラスチックに含まれる不純物を除去するフィルターと、ＭＦＲを計測するための溶融プラスチックの流量を調整する流量調整器と、ＭＦＲ測定器と、をこの順番で有する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－６５０９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の造粒機は、第１の押出機と第２の押出機との間の流路で、フィルターで不純物を除去したうえでＭＦＲを計測している。しかし、本発明者らの新たな知見によれば、特許文献１に記載された構成ではＭＦＲを正確に測定できず、得られる再生樹脂の品質が安定しないことがあった。また、例えば、廃プラスチックを予め浮沈選別機等で選別した場合、選別後の廃プラスチックにおいて水分量が多くなる場合があり、ＭＦＲが正確に測定されず、得られる再生樹脂の品質が安定しないことがあった。
【０００６】
上記問題に鑑み、本発明は、第１の押出機と第２の押出機との間においてインラインで樹脂の特性を計測する際の計測精度を高め、再生樹脂の品質を安定化させることができる混練装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するための本発明の一態様は、下記［１］～［１６］の混練装置に関する。
［１］第１の押出機と、
前記第１の押出機から押し出された樹脂が投入されるように前記第１の押出機に直列に接続された第２の押出機と、を有し、
前記第１の押出機と前記第２の押出機とを接続する流路に、インライン計測器が配置され、
前記第１の押出機はベント機構および圧縮脱水機構の少なくとも一方を有する、
混練装置。
［２］前記第１の押出機は、前記圧縮脱水機構を有し、
前記第１の押出機は、前記圧縮脱水機構で溶融させずに圧縮脱水した樹脂を溶融混練する、
［１］に記載の混練装置。
［３］前記流路の前記インライン計測器の上流側に、第１のろ過器と、ギアポンプと、第２のろ過器と、がこの順に配置された、
［１］または［２］に記載の混練装置。
［４］第１の押出機と、
前記第１の押出機から押し出された樹脂が投入されるように前記第１の押出機に直列に接続された第２の押出機と、を有し、
前記第１の押出機と前記第２の押出機とを接続する流路に、
第１のろ過器と、ギアポンプと、第２のろ過器と、インライン計測器と、がこの順に配置された、
混練装置。
［５］前記第２のろ過器は、前記第１のろ過器よりも高いろ過精度を有する、
［３］または［４］に記載の混練装置。
［６］前記第１のろ過器は、平面型のフィルターを有する、
［３］～［５］のいずれかに記載の混練装置。
［７］前記第１のろ過器は、穴あけ加工された金属製のフィルターを有する、
［３］～［６］のいずれかに記載の混練装置。
［８］前記第２のろ過器は、スクリーンチェンジャーである、
［３］～［７］のいずれかに記載の混練装置。
［９］前記ギアポンプは、前記第２のろ過器を経て前記インライン計測器に導入される回収樹脂の圧力を１ＭＰａ以上３５ＭＰａ以下に調整する、
［３］～［８］のいずれかに記載の混練装置。
［１０］前記第２の押出機は、注水脱気機構を有する、
［１］～［９］のいずれかに記載の混練装置。
［１１］前記第２の押出機は、２個以上の前記注水脱気機構を有する、
［１０］に記載の混練装置。
［１２］前記注水脱気機構は、注水孔およびベントポートを有する、
［１０］または［１１］に記載の混練装置。
［１３］前記第１の押出機は、単軸押出機であり、
前記第２の押出機は、二軸押出機である、
［１］～［１２］のいずれかに記載の混練装置。
［１４］前記インライン計測器は、インライン粘度計である、
［１］～［１３］のいずれかに記載の混練装置。
［１５］前記第２の押出機は、添加剤を前記第２の押出機に添加するフィーダーを有する、
［１］～［１４］のいずれか１項に記載の混練装置。
［１６］前記フィーダーは、前記第２の押出機が押出す樹脂の粘度を均一にする量の樹脂を前記第２の押出機に添加する、
［１５］に記載の混練装置。
【発明の効果】
【０００８】
本発明によれば、第１の押出機と第２の押出機との間においてインラインで樹脂の特性を計測する際の計測精度を高め、再生樹脂の品質を安定化させることができる混練装置が提供される。
【図面の簡単な説明】
【０００９】

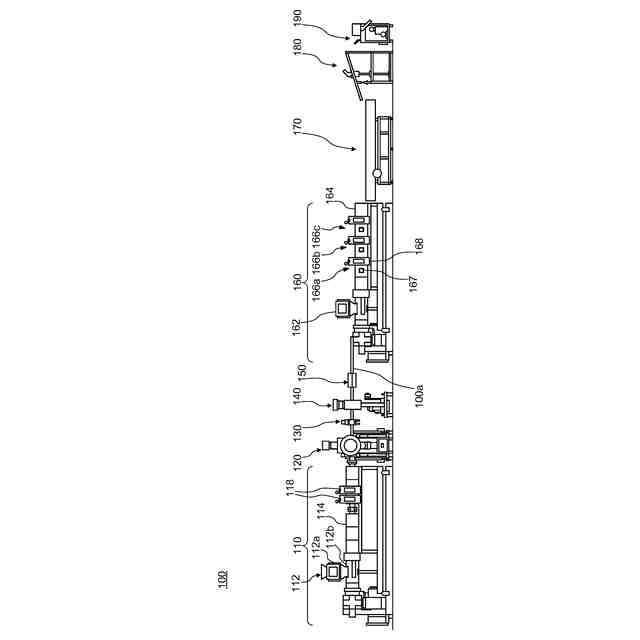

図１は、本発明の一実施形態に関する混練装置の構成を示す模式図である。

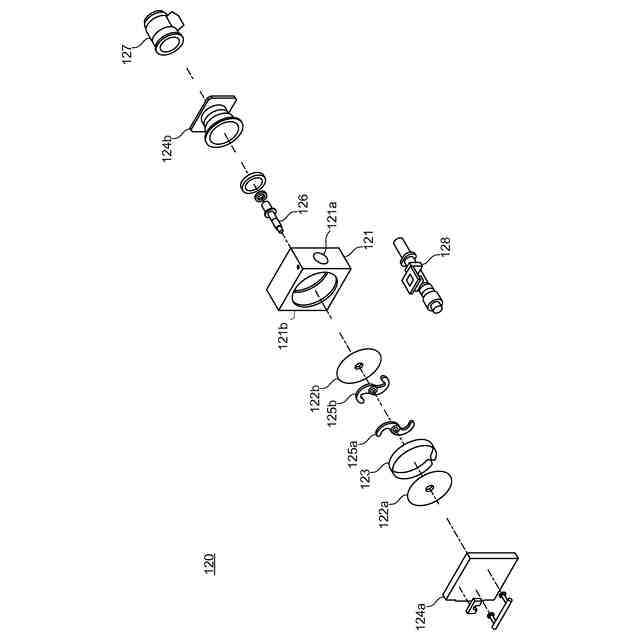

図２は、第１のろ過器の分解図である。

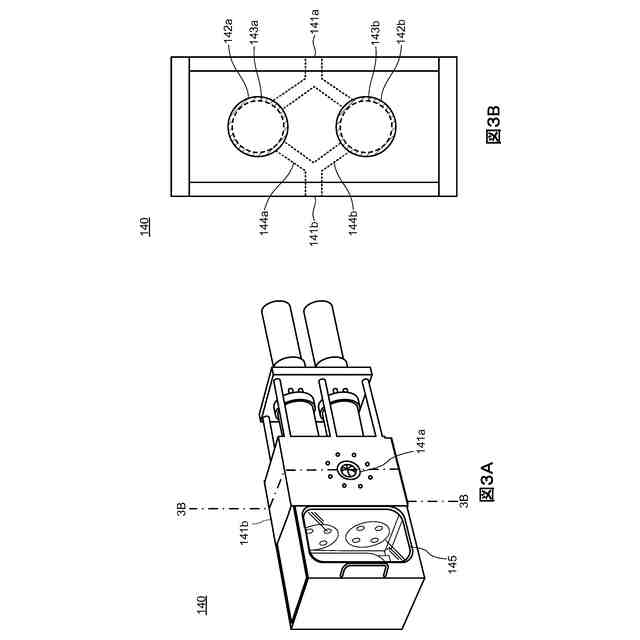

図３Ａは、第２のろ過器の模式的な斜視図である。図３Ｂは、図３Ａの線３Ｂ－３Ｂで第２のろ過器を切断したときの模式的な断面図である。

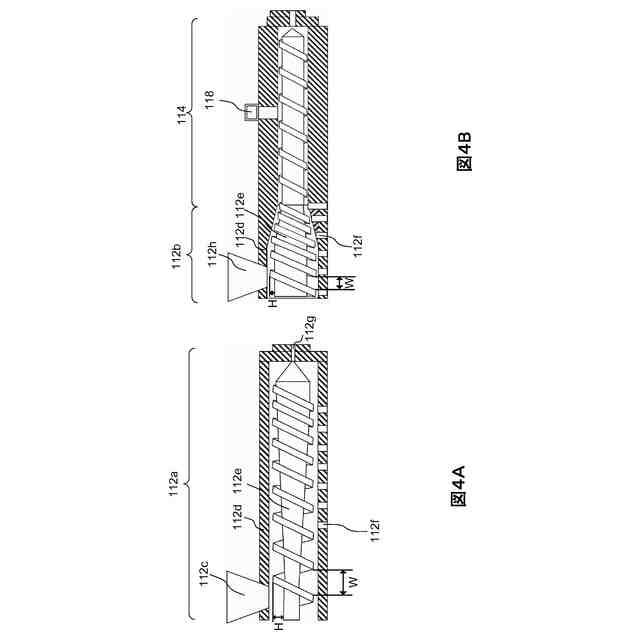

図４Ａは、第１の圧縮脱水機構の模式的な断面図である。図４Ｂは、第２の圧縮脱水機構とシリンダの模式的な断面図である。
【発明を実施するための形態】
【００１０】
以下、複数の実施形態により、本発明の混練装置を説明する。
（【００１１】以降は省略されています）
