公開番号2025149209
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049706
出願日2024-03-26
発明の名称発光装置、および発光装置の製造方法
出願人日亜化学工業株式会社
代理人弁理士法人iX
主分類H10H 20/858 20250101AFI20251001BHJP()
要約【課題】低コストで放熱性の高い発光装置及びその製造方法を提供する。
【解決手段】発光装置は、第1導電部材10と、第1導電部材10から所定の間隔を空けて配置される第2導電部材20と、第1導電部材10と第2導電部材20とに跨がって配置される発光素子30と、第1導電部材10と第2導電部材20との間、並びに、発光素子30の下面、および、側面若しくは側方に連続して配置され、発光素子30からの光を反射する光反射部材40と、を有する。第1導電部材10および第2導電部材20は、銅を含む第1金属部11と、第1金属部11の上側にアルミニウムを含む第2金属部12と、を有するクラッド材をそれぞれ含む。
【選択図】図1
特許請求の範囲【請求項１】
第１導電部材と、
前記第１導電部材から所定の間隔を空けて配置される第２導電部材と、
前記第１導電部材と前記第２導電部材とに跨がって配置される発光素子と、
前記第１導電部材と前記第２導電部材との間、並びに、前記発光素子の下面、および、側面若しくは側方に連続して配置され、前記発光素子からの光を反射する光反射部材と、を有し、
前記第１導電部材および前記第２導電部材は、銅を含む第１金属部と、前記第１金属部の上側にアルミニウムを含む第２金属部と、を有するクラッド材をそれぞれ含む、発光装置。
続きを表示（約 1,600 文字）【請求項２】
第１導電部材と、
前記第１導電部材から所定の間隔を空けて配置される第２導電部材と、
前記第１導電部材と前記第２導電部材とに跨がって配置される発光素子と、
前記第１導電部材と前記第２導電部材との間、並びに、前記発光素子の下面、および、側面若しくは側方に連続して配置され、前記発光素子からの光を反射する光反射部材と、を有し、
前記第１導電部材および前記第２導電部材は、第１金属部と、前記第１金属部の上側に前記第１金属部よりも反射率の高い金属を含む第２金属部と、を有するクラッド材をそれぞれ含む、発光装置。
【請求項３】
水平方向において、前記第１導電部材の第２金属部と、前記第２導電部材の第２金属部と、の距離は、前記第１導電部材の第１金属部と、前記第２導電部材の第１金属部と、の距離よりも狭い、請求項１または２に記載の発光装置。
【請求項４】
前記第１導電部材における第２金属部は、前記発光素子が配置される内平面と、前記発光素子から所定の間隔を空けて配置される内側面と、を有し、
前記第２導電部材における第２金属部は、前記発光素子が配置される内平面と、前記発光素子から所定の間隔を空けて配置される内側面と、を有する、請求項１または２に記載の発光装置。
【請求項５】
前記第１導電部材における第２金属部の内平面と、内側面と、の内角は９０°以上１５０°以下であり、
前記第２導電部材における第２金属部の内平面と、内側面と、の内角は９０°以上１５０°以下である、請求項４に記載の発光装置。
【請求項６】
平面視において、前記第１導電部材における第２金属部の内平面、および、前記第２導電部材における第２金属部の内平面、のそれぞれは略四角形であり、
前記第１導電部材における第２金属部の内平面において、前記第２導電部材と近接する辺以外の３辺に前記第１導電部材の第２金属部の内側面が設けられており、
前記第２導電部材における第２金属部の内平面において、前記第１導電部材と近接する辺以外の３辺に前記第２導電部材の第２金属部の内側面が設けられている、請求項４に記載の発光装置。
【請求項７】
平面視において、前記第１導電部材における第２金属部の内平面、および、前記第２導電部材における第２金属部の内平面、のそれぞれは略半円形若しくは略半楕円形であり、
前記第１導電部材における第２金属部の内平面において、前記第２導電部材と近接する辺以外の弧に前記第１導電部材の第２金属部の内側面が設けられており、
前記第２導電部材における第２金属部の内平面において、前記第１導電部材と近接する辺以外の弧に前記第２導電部材の第２金属部の内側面が設けられている、請求項４に記載の発光装置。
【請求項８】
前記第１導電部材の第２金属部および前記第２導電部材の第２金属部は、アルミニウムを９０重量％以上含み、
前記第１導電部材の第１金属部および前記第２導電部材の第１金属部は、銅を９０重量％以上含む、請求項１または２に記載の発光装置。
【請求項９】
前記発光素子上には、波長変換部材が配置され、
前記波長変換部材は、前記第１導電部材の内側面および前記第２導電部材の内側面と接触している、請求項４に記載の発光装置。
【請求項１０】
前記発光素子上には、波長変換部材が配置され、
前記波長変換部材と前記第１導電部材の内側面との間、および、前記波長変換部材と前記第２導電部材の内側面との間には、前記光反射部材が配置されている、請求項４に記載の発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置、および発光装置の製造方法に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
放熱性の高い半導体素子パッケージの開発が行われている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０４７１２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明に係る実施形態は、低コストで放熱性の高い発光装置及びその製造方法を提供することである。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る発光装置は、第１導電部材と、前記第１導電部材から所定の間隔を空けて配置される第２導電部材と、前記第１導電部材と前記第２導電部材とに跨がって配置される発光素子と、前記第１導電部材と前記第２導電部材との間、並びに、前記発光素子の下面、および、側面若しくは側方に連続して配置され、前記発光素子からの光を反射する光反射部材と、を有する。前記第１導電部材および前記第２導電部材は、銅を含む第１金属部と、前記第１金属部の上側にアルミニウムを含む第２金属部と、を有するクラッド材をそれぞれ含む。
本開示の一態様に係る発光装置は、第１導電部材と、前記第１導電部材から所定の間隔を空けて配置される第２導電部材と、前記第１導電部材と前記第２導電部材とに跨がって配置される発光素子と、前記第１導電部材と前記第２導電部材との間、並びに、前記発光素子の下面、および、側面若しくは側方に連続して配置され、前記発光素子からの光を反射する光反射部材と、を有し、前記第１導電部材および前記第２導電部材は、第１金属部と、前記第１金属部の上側に前記第１金属部よりも反射率の高い金属を含む第２金属部と、を有するクラッド材をそれぞれ含む。
本開示の一態様に係る発光装置の製造方法は、第１導電部材と、前記第１導電部材から所定の間隔を空けて配置される第２導電部材と、を準備することと、前記第１導電部材と前記第２導電部材とに跨がって発光素子を配置することと、前記第１導電部材と前記第２導電部材と前記発光素子とを、空間を有する金型内に配置することと、前記第１導電部材と前記第２導電部材との間、並びに、前記発光素子の下面、および、側面若しくは側方に連続して、前記発光素子からの光を反射する光反射部材を前記金型内に充填することと、前記金型から成形体を取り出すことと、を含み、前記準備することにおいて、前記第１導電部材および前記第２導電部材は、銅を含む第１金属部と、前記第１金属部の上側にアルミニウムを含む第２金属部と、を有するクラッド材をそれぞれ含む。
本開示の一態様に係る発光装置の製造方法は、第１導電部材と、前記第１導電部材から所定の間隔を空けて配置される第２導電部材と、を準備することと、前記第１導電部材と前記第２導電部材とに跨がって発光素子を配置することと、前記第１導電部材と前記第２導電部材と前記発光素子とを、空間を有する金型内に配置することと、前記第１導電部材と前記第２導電部材との間、並びに、前記発光素子の下面、および、側面若しくは側方に連続して、前記発光素子からの光を反射する光反射部材を前記金型内に充填することと、前記金型から成形体を取り出すことと、を含み、前記準備することにおいて、前記第１導電部材および前記第２導電部材は、第１金属部と、前記第１金属部の上側に前記第１金属部よりも反射率の高い金属を含む第２金属部と、を有するクラッド材をそれぞれ含む。
【発明の効果】
【０００６】
本開示に係る実施形態によれば、低コストで放熱性の高い発光装置及びその製造方法を提供することができる。
【図面の簡単な説明】
【０００７】
実施形態に係る発光装置１００の模式斜視図である。

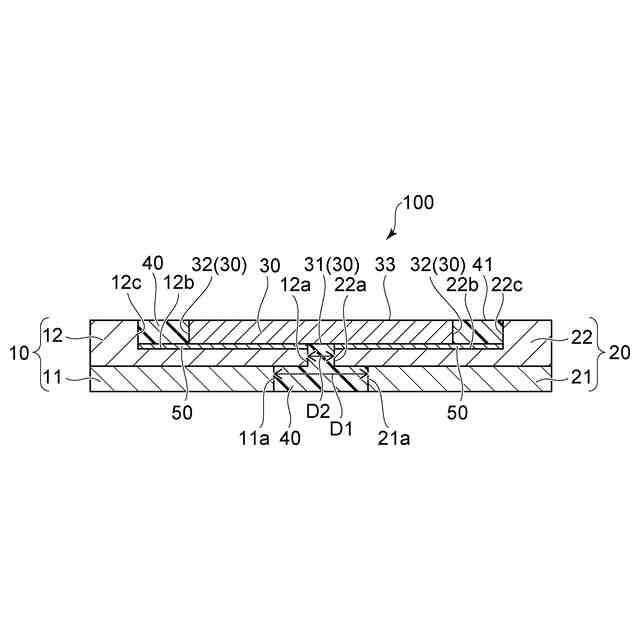

図１におけるＩＩ－ＩＩ線模式端面図である。
発光装置１００の製造方法の流れを説明するためのフロー図である。

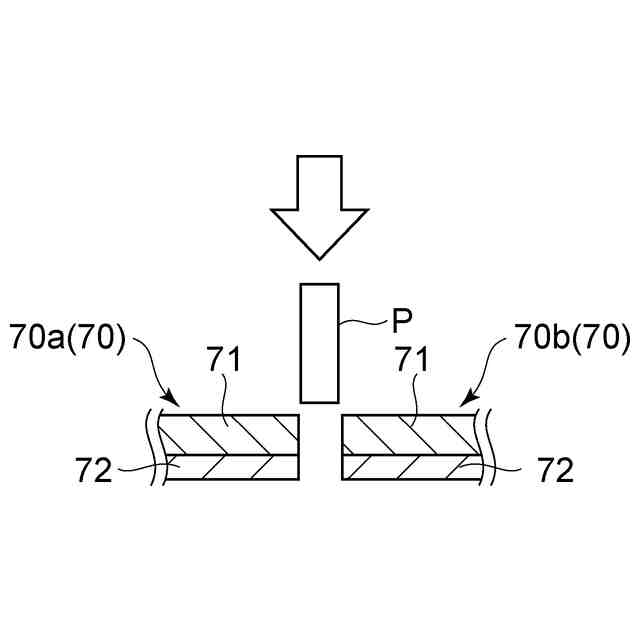

導電部材の準備工程（Ｓ１００）を説明するための模式端面図である。

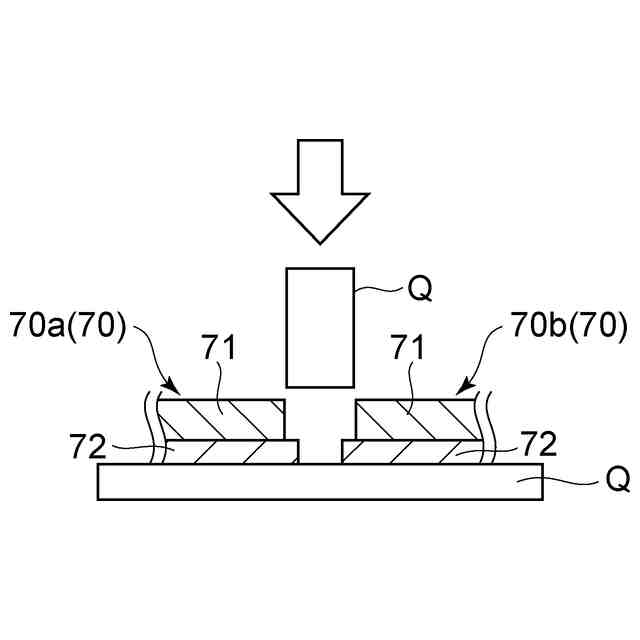

導電部材の準備工程（Ｓ１００）を説明するための模式端面図である。
導電部材の準備工程（Ｓ１００）を説明するための模式端面図である。

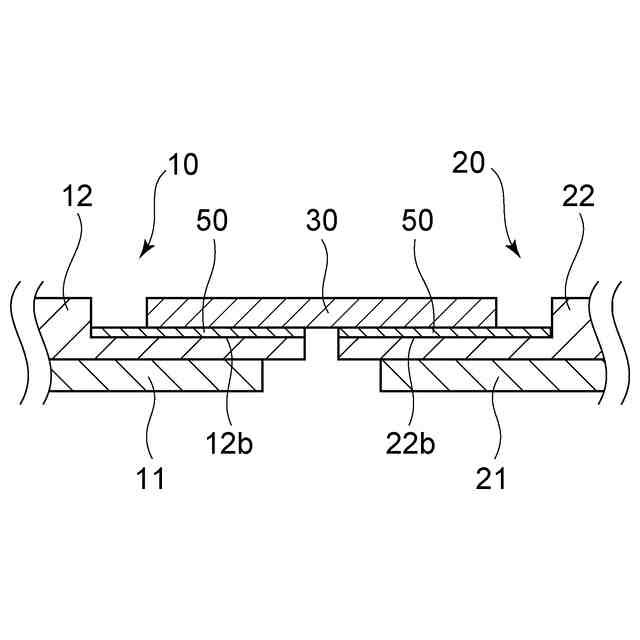

発光素子の配置工程（Ｓ２００）を説明するための模式端面図である。

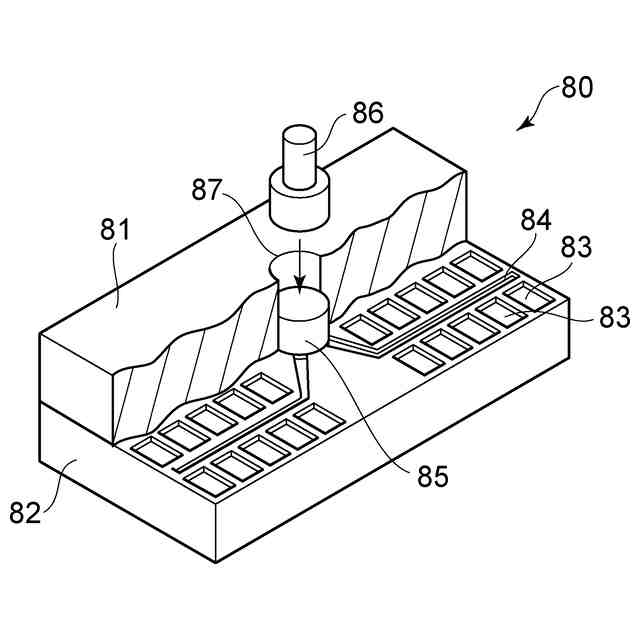

金型の配置工程（Ｓ３００）を説明するための模式斜視図である。

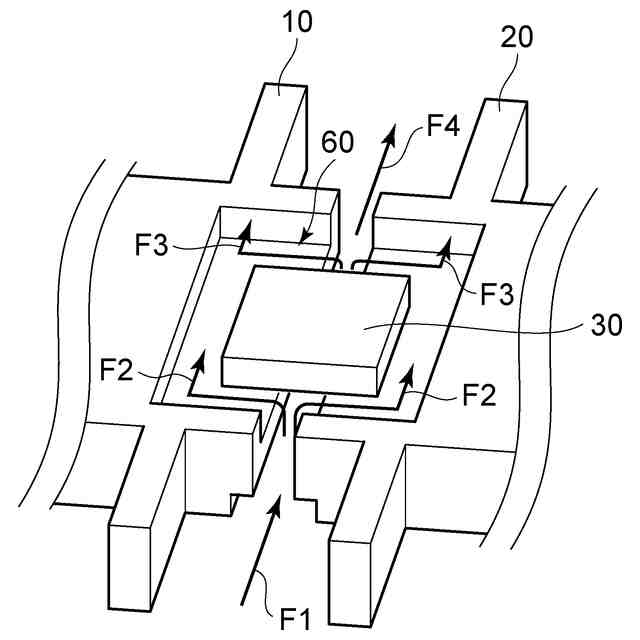

トランスファー成形工程（Ｓ４００）を説明するための拡大した模式斜視図である。
取り出し工程（Ｓ５００）を説明するための模式端面図である。
個片化工程（Ｓ６００）を説明するための模式端面図である。
変形例１に係る発光装置２００の図２相当の模式端面図である。
変形例２に係る発光装置３００の図２相当の模式端面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照し、本開示の実施形態に係る発光装置および発光装置の製造方法について説明する。以下に示す形態は、本実施形態の技術的思想を具現化するため発光装置およびその製造方法を例示するものであって、以下に限定するものではない。また、実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本開示の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており詳細説明を適宜省略する。また、断面図として、切断面のみを示す端面図を示す場合がある。
【０００９】
以下の説明において、特定の方向又は位置を示す用語（例えば、「上」、「下」およびそれらの用語を含む別の用語）を用いる場合がある。しかしながら、それらの用語は、参照した図面における相対的な方向又は位置を分かり易さのために用いているに過ぎない。参照した図面における「上」、「下」等の用語による相対的な方向又は位置の関係が同一であれば、本開示以外の図面、実際の製品等において、参照した図面と同一の配置でなくてもよい。本明細書において「上（または下）」と表現する位置関係は、例えば、２つの部材があると仮定した場合に、２つの部材が接している場合と、２つの部材が接しておらず一方の部材が他方の部材の上方（または下方）に位置している場合も含む。また、平面視とは、上方又は下方から直接又は透視して視ることとする。また、本明細書において、特定的な記載がない限り、部材が被覆対象を覆うとは、部材が被覆対象に接して被覆対象を直接覆う場合と、部材が被覆対象に非接触で被覆対象を間接的に覆う場合を含む。
【００１０】
＜１．実施形態＞
（１．１．発光装置１００）

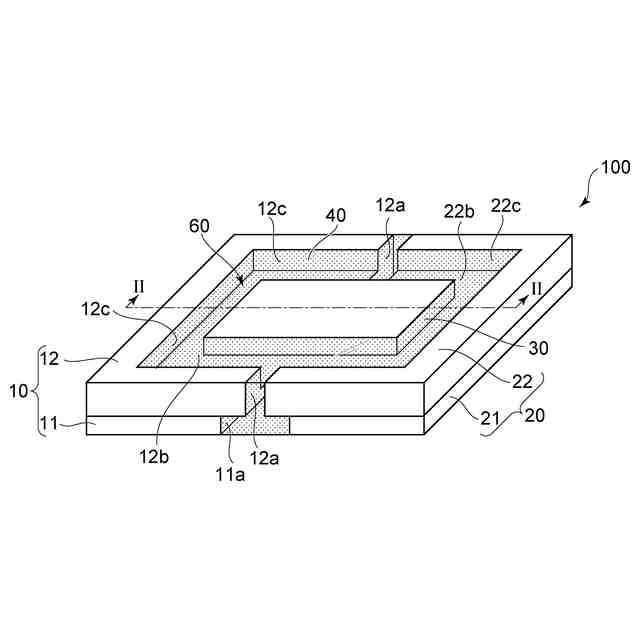

以下、本開示における発光装置１００の構成を説明する。図１は、実施形態に係る発光装置１００の模式斜視図である。図２は、図１におけるＩＩ－ＩＩ線模式端面図である。
発光装置１００は、所定の間隔をあけて配置される第１導電部材１０および第２導電部材２０と、第１導電部材１０と第２導電部材２０とに跨がって配置される発光素子３０と、発光素子３０の周囲に配置される光反射部材４０と、を備える。以下、各構成について説明する。
（【００１１】以降は省略されています）
