公開番号2025146288
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046974
出願日2024-03-22
発明の名称作業装置、作業システム、作業方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B05C 11/10 20060101AFI20250926BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】路面に線を引くラインマーカーのような作業装置等に関して、環境光が明るくても、照射装置による光を確認して作業位置を特定することができる作業装置、作業システム、作業方法を提供する。
【解決手段】作業装置20は、作業を行う作業部21を備える。作業装置20は、外部から光を照射される被照射部30を備える。被照射部30は、指向性拡散板を含む。作業は、指向性拡散板で拡散された光によって位置を確認しながら行われる。
【選択図】図1
特許請求の範囲【請求項１】
作業を行う作業部を備える作業装置であって、
外部から光を照射される被照射部をさらに備え、
前記被照射部は、指向性拡散板を含み、
前記作業は、前記指向性拡散板で拡散された光によって位置を確認しながら行われる、
作業装置。
続きを表示（約 590 文字）【請求項２】
前記指向性拡散板は、光を透過しながら拡散する、請求項１に記載の作業装置。
【請求項３】
前記指向性拡散板は、光を反射しながら拡散する、請求項１に記載の作業装置。
【請求項４】
作業員が乗り込み可能な乗り込み部をさらに備え、
前記乗り込み部には、前記作業員の視点位置が位置する、
前記指向性拡散板がその板面の法線方向から入射する光を拡散する範囲は、前記視点位置を含む、請求項１に記載の作業装置。
【請求項５】
前記被照射部は、再帰反射部を含む、請求項１に記載の作業装置。
【請求項６】
前記被照射部に設けられた日除け部をさらに備える、請求項１に記載の作業装置。
【請求項７】
前記作業部は、吐出物を吐出する吐出部である、請求項１に記載の作業装置。
【請求項８】
前記被照射部は、前記作業部に設けられている、請求項７に記載の作業装置。
【請求項９】
前記作業部から離れたインジケータをさらに備え、
前記被照射部は、前記インジケータに設けられている、請求項７に記載の作業装置。
【請求項１０】
前記被照射部を撮影する撮影装置をさらに備える、請求項１に記載の作業装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、作業装置、作業システム、作業方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
路面に線を引くラインマーカーのような作業装置が知られている。作業装置は、特定の位置で所定の作業をする。例えば、ラインマーカーは、路面の特定の位置に着色剤を吐出するという作業をして、路面に線を引く。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３７１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
作業装置が作業をする位置を特定するために、照射装置で路面等の作業対象の一部を明るくすることが考えられている。照射装置の光を確認することで、作業装置が作業をする位置を特定できる。しかしながら、日中等の環境光が明るい時間や場所では、照射装置の光を目視で容易に確認できない。本開示は、環境光が明るくても、照射装置による光を確認可能な作業装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の作業装置は、作業を行う作業部を備える作業装置であって、
外部から光を照射される被照射部をさらに備え、
前記被照射部は、指向性拡散板を含み、
前記作業は、前記指向性拡散板で拡散された光によって位置を確認しながら行われる。
【発明の効果】
【０００６】
本開示によれば、環境光が明るくても、照射装置による光を確認できる。
【図面の簡単な説明】
【０００７】

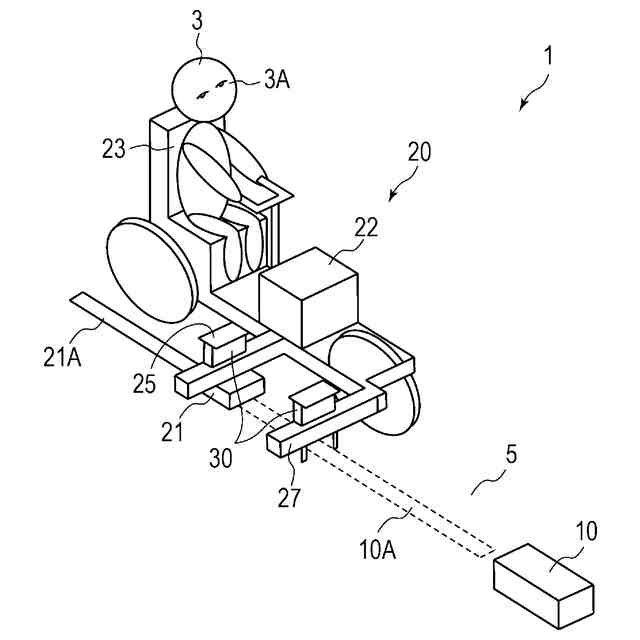

図１は、本開示の一実施の形態の作業システム及び作業装置を概略的に示す斜視図である。
図２は、照射装置の一例を示す斜視図である。

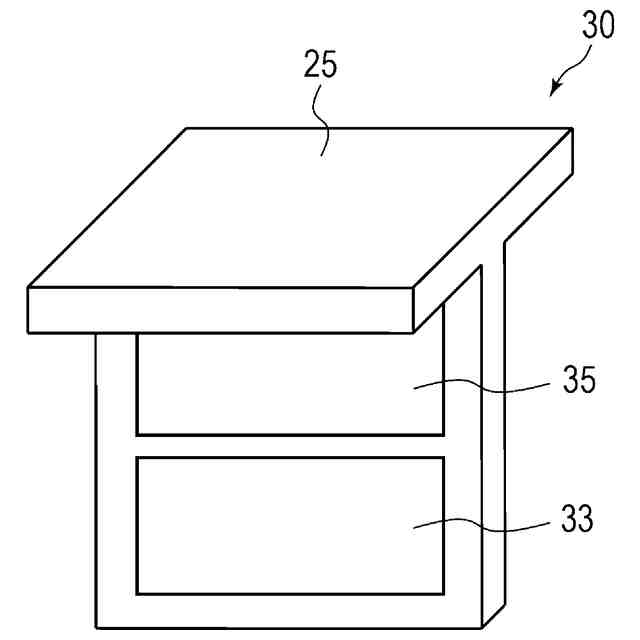

図３は、作業装置が含む被照射部の斜視図である。

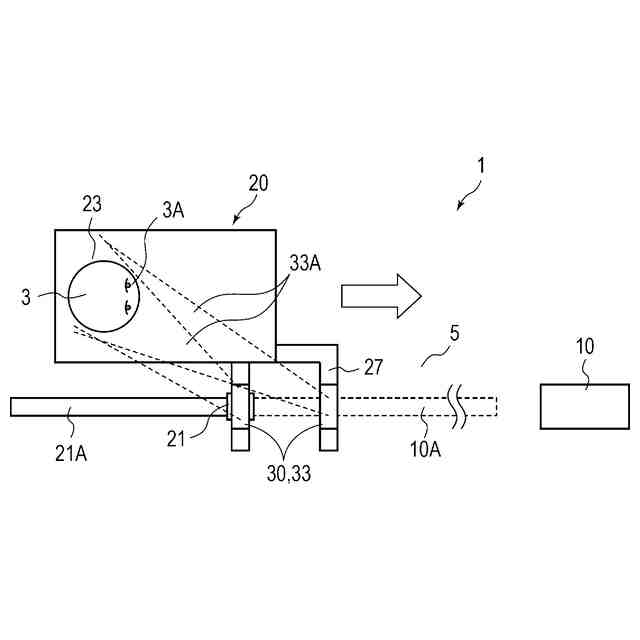

図４は、作業システムの一例を示す上面図である。

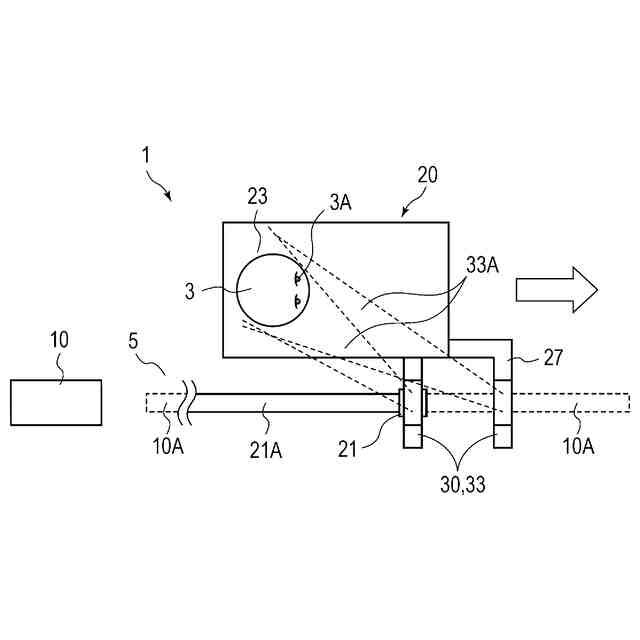

図５は、作業システムの他の例を示す上面図である。

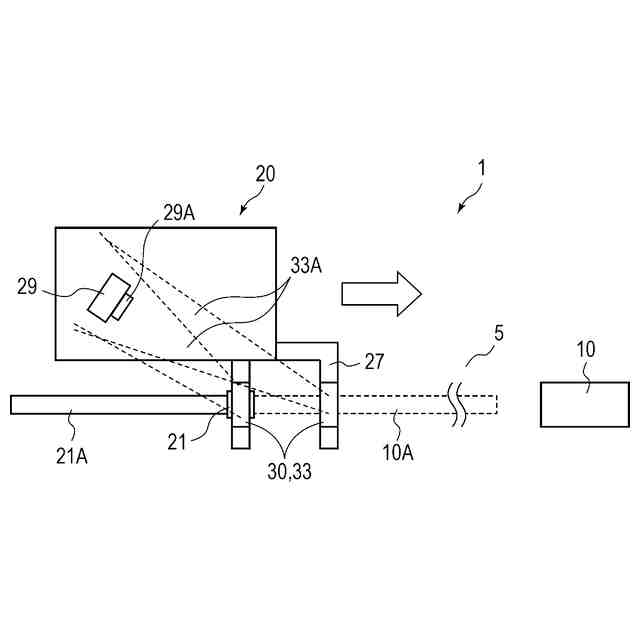

図６は、作業システムの一変形例を示す上面図である。
【発明を実施するための形態】
【０００８】
本件明細書に添付する図面においては、図示と理解のしやすさの便宜上、適宜縮尺および縦横の寸法比等を、実物のそれらから変更し誇張してある。一部の図において示された構成等が、他の図において省略されていることもある。
【０００９】
本明細書において、形状や幾何学的条件ならびにそれらの程度を特定する、例えば、「平行」、「直交」、「同一」等の用語や長さや角度の値等は、厳密な意味に限定されることなく、同様の機能を期待し得る程度の範囲を含めて解釈される。
【００１０】
本明細書において、シート状の部材の法線方向とは、対象となるシート状の部材のシート面への法線方向のことを指す。また、「シート面」とは、対象となるシート状の部材を全体的且つ大局的に見た場合において対象となるシート状部材と一致する面のことを指す。
（【００１１】以降は省略されています）
