公開番号2025144908
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044825
出願日2024-03-21
発明の名称液体吐出ヘッド
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/14 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ノズルの高密度配置と第2方向の大型化抑制とを共に実現する。
【解決手段】ヘッド1は、共通流路12と、複数の個別流路13とを含む。個別流路13Aは上下方向D3に延びる連通流路17Aを含む。個別流路13Bは上下方向に延びる上下流路17B1を有する連通流路17Bを含む。複数の連通流路17A及び上下流路17B1は、第2方向D2において共通流路12の一方に配置され、且つ、第1方向D1に1列に並んでいる。1列に並ぶ複数の連通流路17A及び上下流路17B1にそれぞれ連通する複数のノズル15は、共通流路12よりも下方において、第1方向D1に配列され、第2方向D2に並ぶ複数のノズル列15RA,15RBを構成する。複数のノズル列15RA,15RBのうち、ノズル列15RBが、共通流路12と上下方向D3に重なる。
【選択図】図3
特許請求の範囲【請求項１】
上下方向に直交する第１方向に延びる共通流路と、
ノズル、圧力室及び前記ノズルと前記圧力室とを連通させる連通流路をそれぞれ含む複数の個別流路であって前記共通流路とそれぞれ連通する複数の個別流路と、を備え、
前記圧力室は前記ノズル及び前記共通流路よりも上方に配置され、
複数の前記連通流路は、それぞれ、上下方向に延びる上下流路を含み、
複数の前記上下流路は、上下方向及び前記第１方向と直交する第２方向において前記共通流路の一方に配置され、且つ、前記第１方向に１列に並んでおり、
前記１列に並ぶ前記複数の上下流路にそれぞれ連通する複数の前記ノズルは、前記共通流路よりも下方において、前記第１方向に配列され、前記第２方向に並ぶ複数のノズル列を構成し、
前記複数のノズル列のうち、少なくとも１つのノズル列が、前記共通流路と上下方向に重なることを特徴とする液体吐出ヘッド。
続きを表示（約 970 文字）【請求項２】
前記複数のノズル列のうち、少なくとも１つの別のノズル列が、前記第２方向において前記共通流路の一方の外側に配置されていることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項３】
前記複数のノズル列のうち第１ノズル列に含まれる第１ノズルと連通する第１連通流路と、前記複数のノズル列のうち前記第１ノズル列とは異なる第２ノズル列に含まれる第２ノズルと連通する第２連通流路とは、流路抵抗が互いに同じであることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項４】
前記複数のノズル列に含まれるすべての前記ノズルが、前記第１方向にずれて配置されていることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項５】
前記共通流路と上下方向に重なる前記ノズル列に含まれる前記ノズルと連通する前記連通流路は、前記上下流路の下端から上下方向と直交する第３方向に延びる部分を有することを特徴とする請求項４に記載の液体吐出ヘッド。
【請求項６】
前記第３方向は、前記第２方向であることを特徴とする請求項５に記載の液体吐出ヘッド。
【請求項７】
前記第３方向は、前記第１方向及び前記第２方向と交差する方向であることを特徴とする請求項５に記載の液体吐出ヘッド。
【請求項８】
前記連通流路は、前記複数のノズル列のうち第１ノズル列に含まれる第１ノズルと、前記複数のノズル列のうち前記第１ノズル列とは異なる第２ノズル列に含まれる第２ノズルとに連通していることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項９】
前記第１方向に延び、前記共通流路と前記第２方向に並ぶ別の共通流路をさらに備え、
前記第１ノズル列が前記共通流路と上下方向に重なり、
前記第２ノズル列が前記別の共通流路と上下方向に重なることを特徴とする請求項８に記載の液体吐出ヘッド。
【請求項１０】
前記第１ノズル列が前記共通流路と上下方向に重なり、
前記第２ノズル列が前記第２方向において前記共通流路の一方の外側に配置されていることを特徴とする請求項８に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、共通流路と複数の個別流路とを備えた液体吐出ヘッドに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、共通流路と、ノズル、加圧室（圧力室）及びノズルと加圧室とを連通させる部分流路（連通流路、上下流路）をそれぞれ含み、共通流路にそれぞれ連通する複数の個別流路とを備えたヘッドについて記載されている。このヘッドにおいて、複数のノズルは、共通流路が延びる方向に沿って配列された複数のノズル列を構成する。複数のノズル列は、共通流路の延びる方向と直交する方向において、共通流路に対して片側に２列ずつ配置されている。これにより、ヘッドには複数のノズルが高密度に配置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１３８４３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載のヘッドにおいて、各ノズル上には、上下方向に延びる部分流路（上下流路）が配置されている。このため、共通流路に対して片側に２列で配置された部分流路列が存在し、ヘッドが共通流路の幅方向（第２方向）において大きくなる。
【０００５】
そこで、本発明の目的は、ノズルの高密度配置と第２方向の大型化抑制とを共に実現することが可能な液体吐出ヘッドを提供することである。
【課題を解決するための手段】
【０００６】
本発明の液体吐出ヘッドは、上下方向に直交する第１方向に延びる共通流路と、ノズル、圧力室及び前記ノズルと前記圧力室とを連通させる連通流路をそれぞれ含む複数の個別流路であって前記共通流路とそれぞれ連通する複数の個別流路と、を備え、前記圧力室は前記ノズル及び前記共通流路よりも上方に配置され、複数の前記連通流路は、それぞれ、上下方向に延びる上下流路を含み、複数の前記上下流路は、上下方向及び前記第１方向と直交する第２方向において前記共通流路の一方に配置され、且つ、前記第１方向に１列に並んでおり、前記１列に並ぶ前記複数の上下流路にそれぞれ連通する複数の前記ノズルは、前記共通流路よりも下方において、前記第１方向に配列され、前記第２方向に並ぶ複数のノズル列を構成し、前記複数のノズル列のうち、少なくとも１つのノズル列が、前記共通流路と上下方向に重なる。
【発明の効果】
【０００７】
本発明の液体吐出ヘッドによると、共通流路に対して片側（第２方向の一方）に配置された複数の上下流路が第１方向に１列に並び、かつ、当該上下流路に連通する複数のノズルが複数のノズル列を構成している。しかも複数のノズル列のうち、少なくとも１つのノズル列が共通流路よりも下方の領域（共通流路と上下方向に重なる領域）を有効利用するように配置される。このため、ノズルの高密度配置と第２方向の大型化抑制とを共に実現することができる。
【図面の簡単な説明】
【０００８】

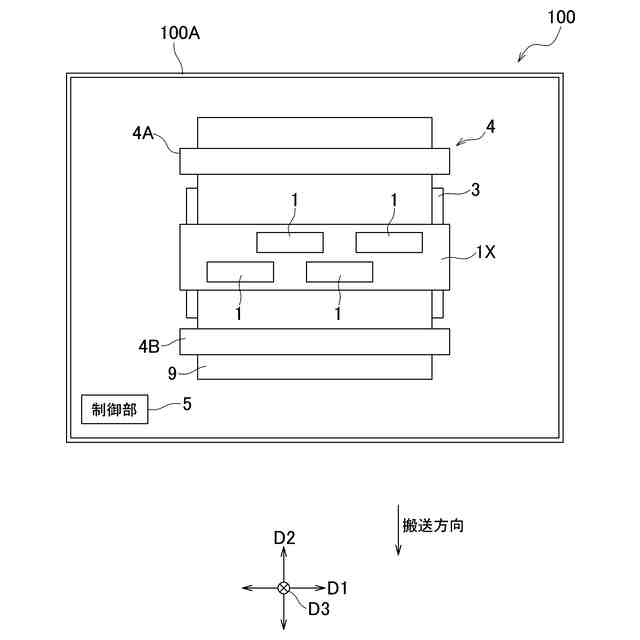

本発明の第１実施形態に係るヘッドを含むプリンタの平面図である。
プリンタの電気的構成を示すブロック図である。
ヘッドの平面図である。

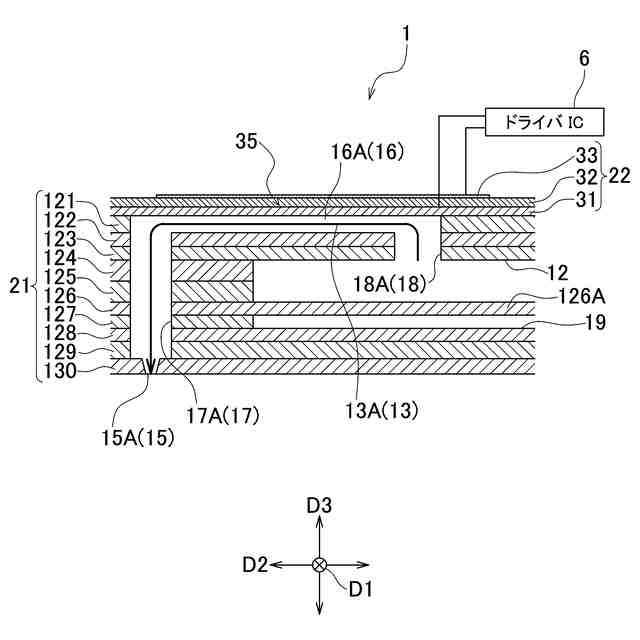

図３のＩＶ－ＩＶ線に沿ったヘッドの断面図である。

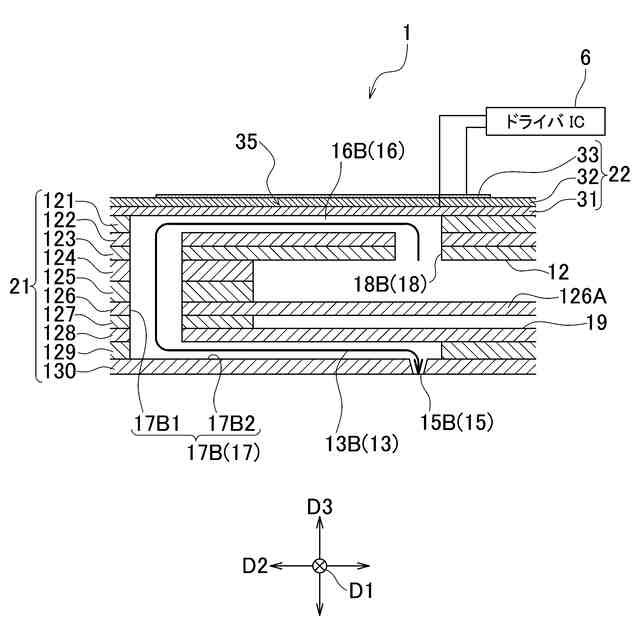

図３のＶ－Ｖ線に沿ったヘッドの断面図である。

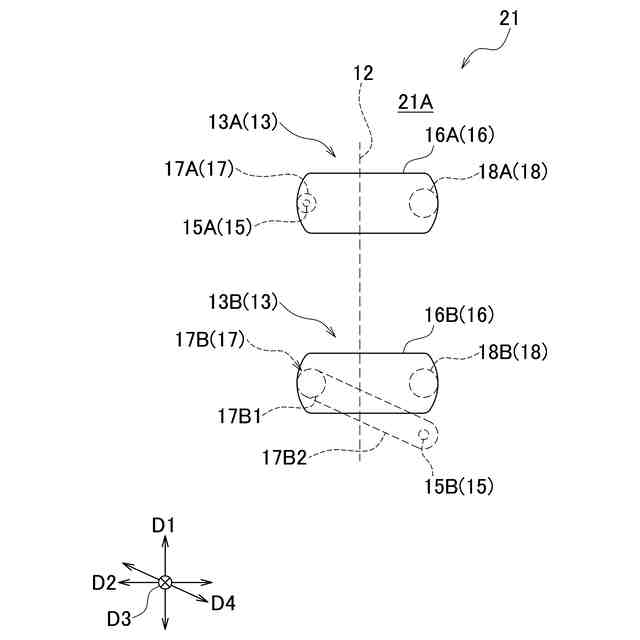

本発明の第２実施形態に係るヘッドの流路部材の要部平面図である。
本発明の第３実施形態に係るヘッドの流路部材の要部断面図である。
本発明の第４実施形態に係るヘッドの流路部材の要部断面図である。

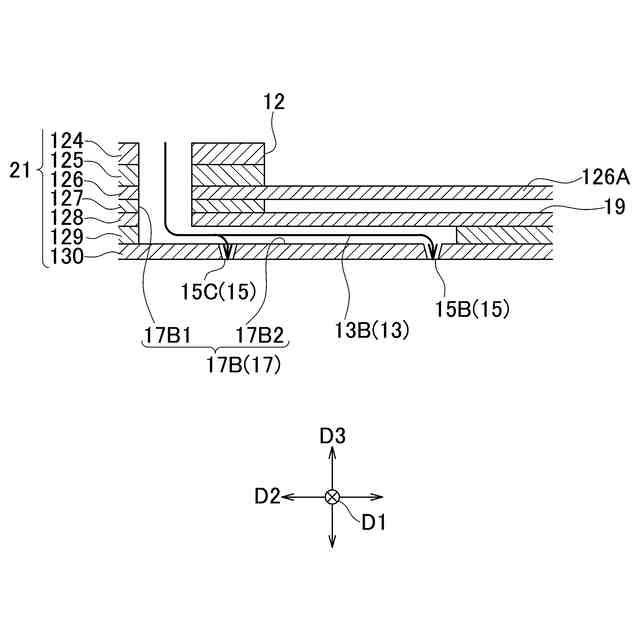

本発明の第５実施形態に係るヘッドの流路部材の要部断面図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
先ず、図１を参照し、本発明の第１実施形態に係るヘッド１を備えたプリンタ１００の全体構成について説明する。なお、以下の説明において、第１方向Ｄ１及び第２方向Ｄ２は、水平方向であり、上下方向Ｄ３に直交する。本実施形態における上下方向Ｄ３は鉛直方向に沿っているが、鉛直方向及び水平方向に対して交差する上下方向であってもよい。第１方向Ｄ１は第２方向Ｄ２と直交する。
【００１０】
＜プリンタの全体構成＞
プリンタ１００は、筐体１００Ａと、ヘッドユニット１Ｘと、プラテン３と、搬送機構４と、制御部５とを備えている。ヘッドユニット１Ｘ、プラテン３、搬送機構４及び制御部５は、筐体１００Ａ内に配置されている。また、プリンタ１００は、さらに、筐体１００Ａの外面に配置されたボタン（不図示）を備えている。
（【００１１】以降は省略されています）
