公開番号2025143980
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043526
出願日2024-03-19
発明の名称照明制御システム
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類H05B 47/165 20200101AFI20250925BHJP(他に分類されない電気技術)
要約【課題】本開示は照明器具においてファームウェアが更新中であることをユーザが認識できる照明制御システムを提供することを目的とする。
【解決手段】本開示の照明制御システムは、更新用ファームウェアを送信する操作器と、更新用ファームウェアを受信し、記憶装置に記憶させたファームウェアを該更新用ファームウェアに基づき更新する照明器具とを備える。照明制御システムは操作器から更新用ファームウェアの送信を開始したことと完了したことを操作器によりユーザに通知する処理、および照明器具における更新用ファームウェアの受信の進捗状況または更新の進捗状況に応じて照明器具の光源の点灯状態を変化させる処理の少なくとも一方を実行する。
【選択図】図3
特許請求の範囲【請求項１】
更新用ファームウェアを送信する操作器と、
前記更新用ファームウェアを受信し、記憶装置に記憶させたファームウェアを前記更新用ファームウェアに基づき更新する照明器具と、
を備え、
前記操作器から前記更新用ファームウェアの送信を開始したことと完了したことを前記操作器によりユーザに通知する処理、および
前記照明器具における前記更新用ファームウェアの受信の進捗状況または更新の進捗状況に応じて前記照明器具の光源の点灯状態を変化させる処理、
の少なくとも一方を実行するように構成される照明制御システム。
続きを表示（約 1,200 文字）【請求項２】
更新用ファームウェアを送信する第１の照明器具と、
前記更新用ファームウェアを受信し、記憶装置に記憶させたファームウェアを前記更新用ファームウェアに基づき更新する第２の照明器具と、
を備え、
前記第１の照明器具からの前記更新用ファームウェアの送信の進捗状況に応じて前記第１の照明器具の光源の点灯状態を変化させる処理、および
前記第２の照明器具における前記更新用ファームウェアの受信の進捗状況または更新の進捗状況に応じて前記第２の照明器具の光源の点灯状態を変化させる処理、
の少なくとも一方を実行するように構成される照明制御システム。
【請求項３】
前記第２の照明器具は、
前記更新用ファームウェアを受信する前に前記更新用ファームウェアのＩＤとバージョンの情報を含む更新ファームウェア情報を受信する処理と、
前記記憶装置に記憶させたファームウェアのＩＤと前記更新ファームウェア情報が示すＩＤとが一致するか否かを判定する処理と、
ＩＤの一致が認められる場合に、前記記憶装置に記憶させた該ＩＤのファームウェアのバージョンが、前記更新ファームウェア情報が示すバージョンよりも古いか否かをさらに判定する処理と、
バージョンが古いと認められる場合に、前記更新用ファームウェアのリクエストを前記第１の照明器具に送信するリクエスト送信処理と、
を実行し、
前記第１の照明器具は、前記リクエストを受け付けることにより前記第２の照明器具に前記更新用ファームウェアを送信する、請求項２に記載の照明制御システム。
【請求項４】
第３の照明器具を備え、
前記リクエスト送信処理において、前記リクエストは前記第１の照明器具および前記第３の照明器具に送信される請求項３に記載の照明制御システム。
【請求項５】
第３の照明器具を備え、
前記第２の照明器具は、前記更新用ファームウェアへの更新を完了させるに伴い前記第３の照明器具に前記更新ファームウェア情報を送信する、請求項３または請求項４に記載の照明制御システム。
【請求項６】
前記リクエストはブロードキャスト通信により送信される請求項４に記載の照明制御システム。
【請求項７】
前記更新ファームウェア情報はブロードキャスト通信により送信される請求項５に記載の照明制御システム。
【請求項８】
前記更新用ファームウェアの送信の進捗状況に応じて前記第１の照明器具の光源の前記点灯状態を変化させる方法と、前記更新用ファームウェアの受信の進捗状況または更新の進捗状況に応じて前記第２の照明器具の光源の前記点灯状態を変化させる方法は異なる、請求項２または請求項３に記載の照明制御システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明制御システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１の照明器具においては、メモリに記憶させたファームウェアのバージョンが他の照明器具におけるバージョンと異なる場合に、他の照明器具のバージョンに調和するように該ファームウェアを補修して更新する技術が開示されている。これにより他の照明器具との間でファームウェアのバージョンを調和させることができる。
【先行技術文献】
【特許文献】
【０００３】
特表２０１７－５２９６７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら上述の方法では、照明器具においてファームウェアが更新中であることをユーザが認識できない。ファームウェアの更新中は、照明器具が通常通りに動作しないことも多いため、ユーザから不具合と誤認される可能性がある。
【０００５】
本開示は上述の問題を解決するため、照明器具においてファームウェアが更新中であることをユーザが認識できる照明制御システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、
更新用ファームウェアを送信する操作器と、
前記更新用ファームウェアを受信し、記憶装置に記憶させたファームウェアを前記更新用ファームウェアに基づき更新する照明器具と、
を備え、
前記操作器から前記更新用ファームウェアの送信を開始したことと完了したことを前記操作器によりユーザに通知する処理、および
前記照明器具における前記更新用ファームウェアの受信の進捗状況または更新の進捗状況に応じて前記照明器具の光源の点灯状態を変化させる処理、
の少なくとも一方を実行するように構成される照明制御システムであることが望ましい。
【０００７】
第２の態様は、
更新用ファームウェアを送信する第１の照明器具と、
前記更新用ファームウェアを受信し、記憶装置に記憶させたファームウェアを前記更新用ファームウェアに基づき更新する第２の照明器具と、
を備え、
前記第１の照明器具からの前記更新用ファームウェアの送信の進捗状況に応じて前記第１の照明器具の光源の点灯状態を変化させる処理、および
前記第２の照明器具における前記更新用ファームウェアの受信の進捗状況または更新の進捗状況に応じて前記第２の照明器具の光源の点灯状態を変化させる処理、
の少なくとも一方を実行するように構成される照明制御システムであることが好ましい。
【発明の効果】
【０００８】
本開示では操作器から照明器具へ更新用ファームウェアの送信を開始したことと完了したことを操作器によりユーザに通知する。もしくは照明器具における更新用ファームウェアの送受信の進捗状況または更新の進捗状況に応じて照明器具の光源の点灯状態を変化させる。これにより照明器具においてファームウェアが更新中であることをユーザが認識できる照明制御システムを提供することができる。
【図面の簡単な説明】
【０００９】

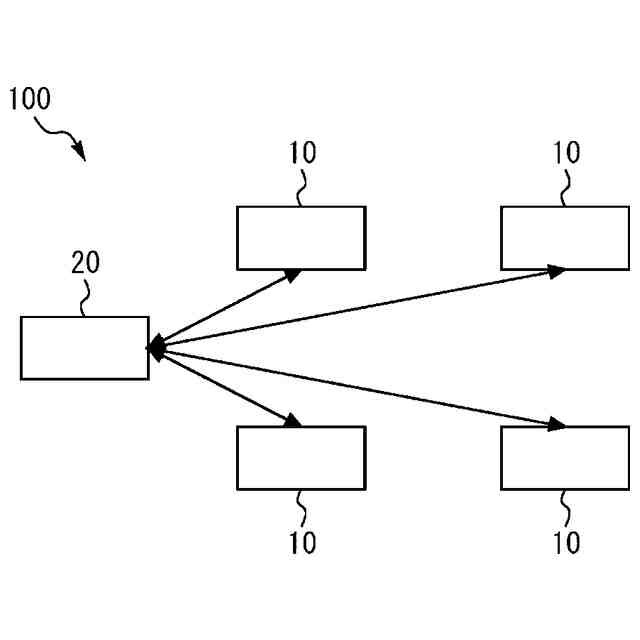

本開示の照明制御システムのブロック図である。

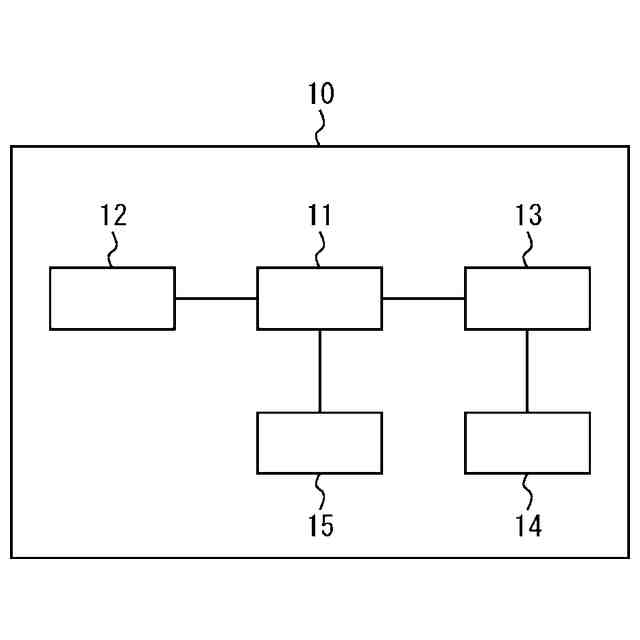

本開示の照明器具の構成を示すブロック図である。

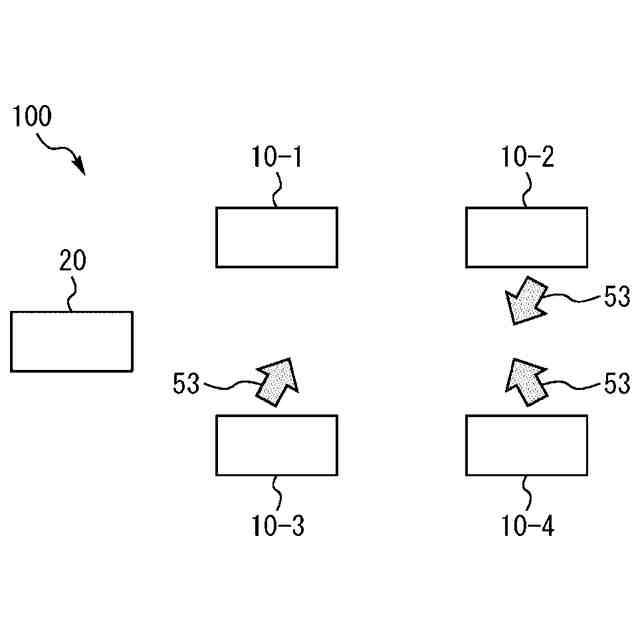

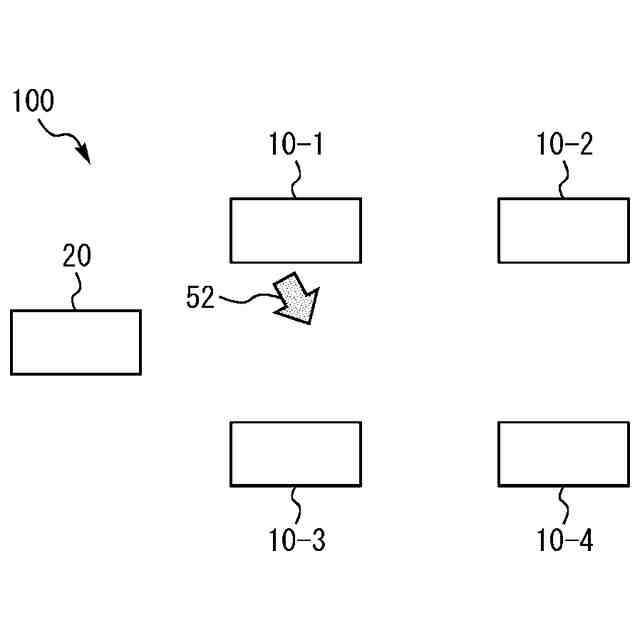

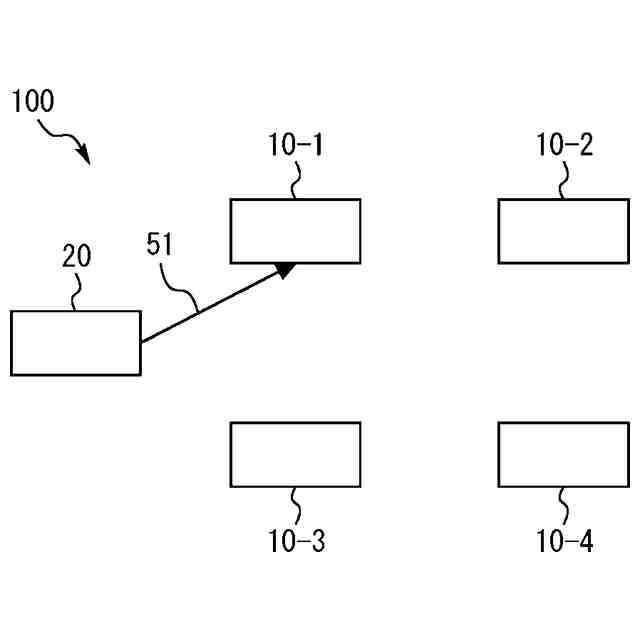

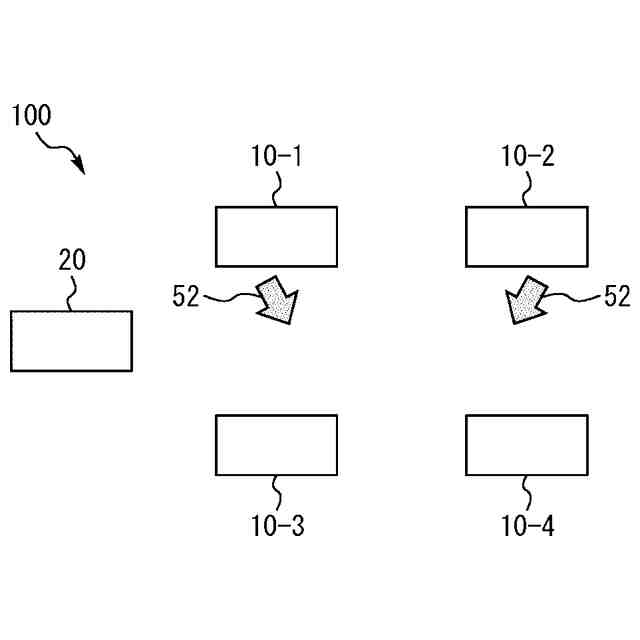

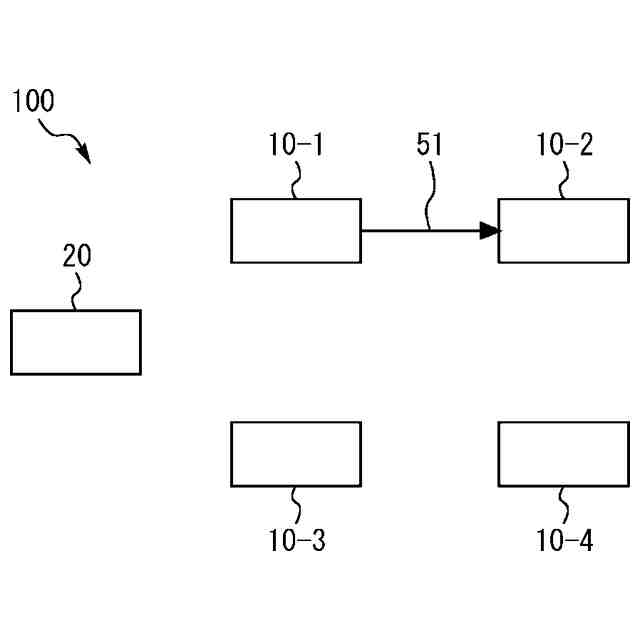

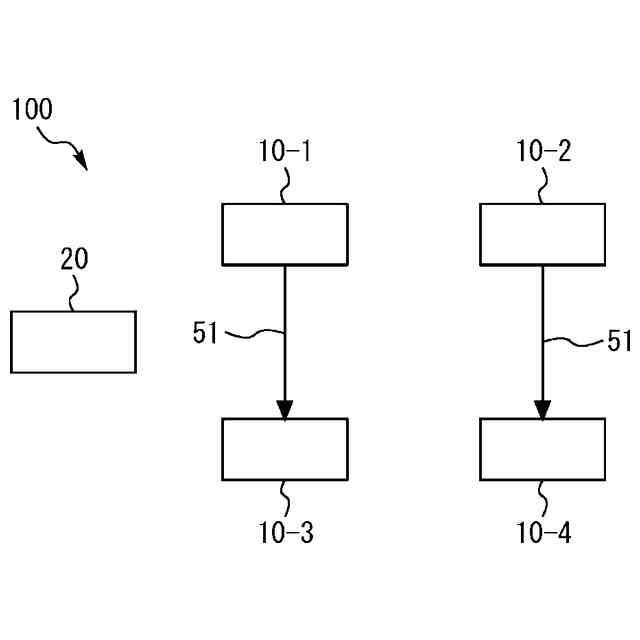

各々の照明器具においてファームウェアが更新される様子を説明する図である。
各々の照明器具においてファームウェアが更新される様子を説明する図である。
各々の照明器具においてファームウェアが更新される様子を説明する図である。
各々の照明器具においてファームウェアが更新される様子を説明する図である。
各々の照明器具においてファームウェアが更新される様子を説明する図である。
各々の照明器具においてファームウェアが更新される様子を説明する図である。
各々の照明器具においてファームウェアが更新される様子を説明する図である。
【発明を実施するための形態】
【００１０】
本開示の実施の形態について図面を参照して説明する。同じ又は対応する構成要素には同じ符号を付し、説明の繰り返しを省略する場合がある。
（【００１１】以降は省略されています）
