公開番号2025140381
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039742
出願日2024-03-14
発明の名称治具、及び加工システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B29C 64/245 20170101AFI20250919BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】三次元造形物の裏面側の加工に要する手間を軽減することができる治具を提供すること。
【解決手段】加工される対象の部材である被加工部材を保持する治具であって、第1方向に向かって互いに平行な複数個の第1貫通孔が形成された第1部材と、複数個の第1貫通孔のそれぞれへ摺動可能に挿通される棒状の複数個の中空部材と、複数個の中空部材のそれぞれが第1貫通孔から第1方向に向かって突出する長さを調整する突出長調整部と、を備え、複数個の第1貫通孔の少なくとも一部は、第1方向と交差する第2方向と、第1方向及び第2方向と交差する第3方向とのそれぞれと平行に並んでおり、複数個の中空部材それぞれの第1方向における第1端部には、複数個の中空部材のうちの一部とともに被加工部材を固定する第1固定部材が取り付け可能な第1固定部材取付部が形成されている、治具。
【選択図】図4
特許請求の範囲【請求項１】
加工される対象の部材である被加工部材を保持する治具であって、
第１方向に向かって互いに平行な複数個の第１貫通孔が形成された第１部材と、
前記複数個の前記第１貫通孔のそれぞれへ摺動可能に挿通される棒状の前記複数個の中空部材と、
前記複数個の前記中空部材のそれぞれが前記第１貫通孔から前記第１方向に向かって突出する長さを調整する突出長調整部と、
を備え、
前記複数個の前記第１貫通孔の少なくとも一部は、前記第１方向と交差する第２方向と、前記第１方向及び前記第２方向と交差する第３方向とのそれぞれと平行に並んでおり、
前記複数個の前記中空部材それぞれの前記第１方向における第１端部には、前記複数個の前記中空部材のうちの一部とともに前記被加工部材を固定する第１固定部材が取り付け可能な第１固定部材取付部が形成されている、
治具。
続きを表示（約 1,200 文字）【請求項２】
前記突出長調整部は、前記複数個の前記中空部材の状態を、前記複数個の前記中空部材のそれぞれが前記第１貫通孔から前記第１方向に向かって所定長さ突出している第１状態と、前記複数個の前記中空部材のそれぞれが前記第１貫通孔から突出していない第２状態とのいずれかに調整する、
請求項１に記載の治具。
【請求項３】
前記第１固定部材取付部は、前記複数個の前記中空部材それぞれの前記第１端部の内縁に形成された雌ねじであり、
前記第１固定部材は、前記第１固定部材取付部へ雄ねじによって取り付けられる、
請求項１に記載の治具。
【請求項４】
前記複数個の前記中空部材それぞれの前記第１端部と反対の第２端部から空気を吸引する真空吸着部を備える、
請求項１に記載の治具。
【請求項５】
前記複数個の前記第１貫通孔に対応する位置に前記複数個の第２貫通孔が形成され、前記複数個の前記第２貫通孔のそれぞれへ摺動可能に前記中空部材が挿通される第２部材を備え、
前記第２部材は、前記第１方向に向かって前記第２部材、前記第１部材の順に並ぶように前記第１部材と対向して配置され、
前記複数個の前記第１貫通孔のそれぞれは、前記中空部材との隙間が前記第２部材に向かって大きくなる空隙部を有し、
前記第１部材と前記第２部材との間には、前記複数個の前記空隙部へ挿通される前記複数個の第２固定部材が配置され、
前記複数個の前記第２固定部材が有する端部のうち前記第１方向と反対の方向側の端部は、前記第２部材に固定され、
前記複数個の前記中空部材は、前記第２部材を前記第１部材に近づけることによって前記第２固定部材が前記空隙部内に押し込まれると、前記第１部材に固定される、
請求項１に記載の治具。
【請求項６】
前記第２固定部材の形状は、前記第１方向に向かって細くなるくさび形状である、
請求項５に記載の治具。
【請求項７】
前記複数個の前記中空部材のうちの一部を前記第１貫通孔から前記第１方向に向かって突出させないように前記複数個の前記第１貫通孔のうちの一部を覆うマスク部材を備える、
請求項１に記載の治具。
【請求項８】
前記マスク部材は、前記被加工部材の一部である、
請求項７に記載の治具。
【請求項９】
前記第１固定部材は、前記複数個の前記中空部材のうちの一部との間で前記被加工部材を挟んで保持する爪部材である、
請求項１に記載の治具。
【請求項１０】
前記第１固定部材は、前記被加工部材の一部である、
請求項１に記載の治具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、治具、及び加工システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、三次元造形物の製造方法において、ステージ上に積層された造形材料の一部を、切削工具を用いて切断することにより、所望の形状の三次元造形物を造形することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１０４４３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術では、三次元造形物の裏面側を加工することが考慮されていなかった。
【課題を解決するための手段】
【０００５】
上記課題を解決するために本開示の一態様は、加工される対象の部材である被加工部材を保持する治具であって、第１方向に向かって互いに平行な複数個の第１貫通孔が形成された第１部材と、前記複数個の前記第１貫通孔のそれぞれへ摺動可能に挿通される棒状の前記複数個の中空部材と、前記複数個の前記中空部材のそれぞれが前記第１貫通孔から前記第１方向に向かって突出する長さを調整する突出長調整部と、を備え、前記複数個の前記第１貫通孔の少なくとも一部は、前記第１方向と交差する第２方向と、前記第１方向及び前記第２方向と交差する第３方向とのそれぞれと平行に並んでおり、前記複数個の前記中空部材それぞれの前記第１方向における第１端部には、前記複数個の前記中空部材のうちの一部とともに前記被加工部材を固定する第１固定部材が取り付け可能な第１固定部材取付部が形成されている、治具である。
【図面の簡単な説明】
【０００６】

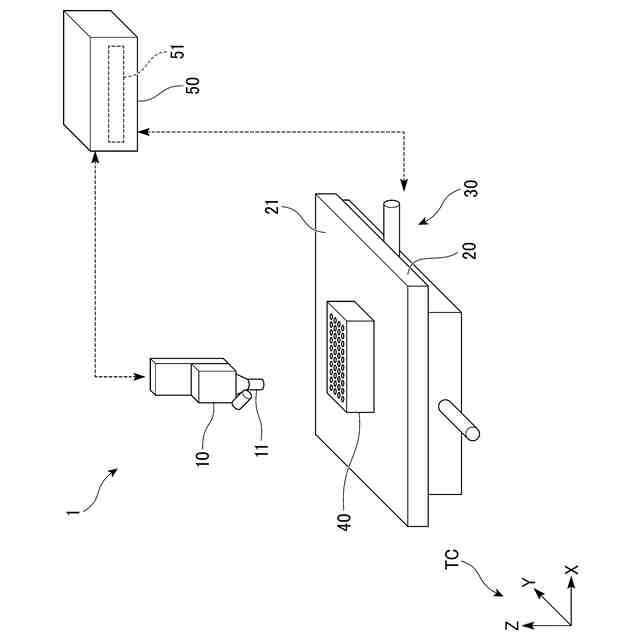

加工システム１の構成の一例を示す図である。

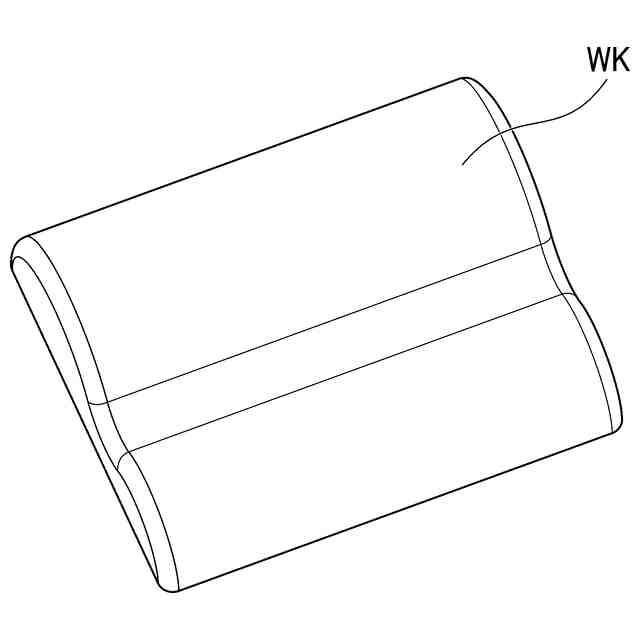

被加工部材ＷＫの表面の一例を示す図である。

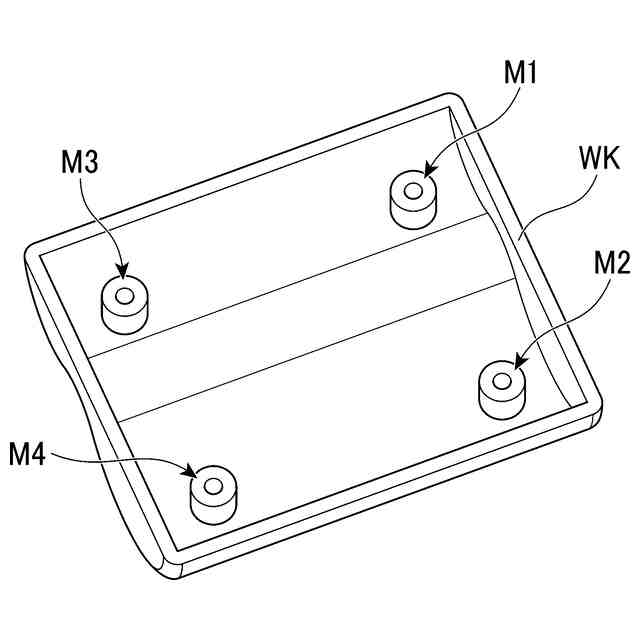

図２に示した被加工部材の裏面の一例を示す図である。

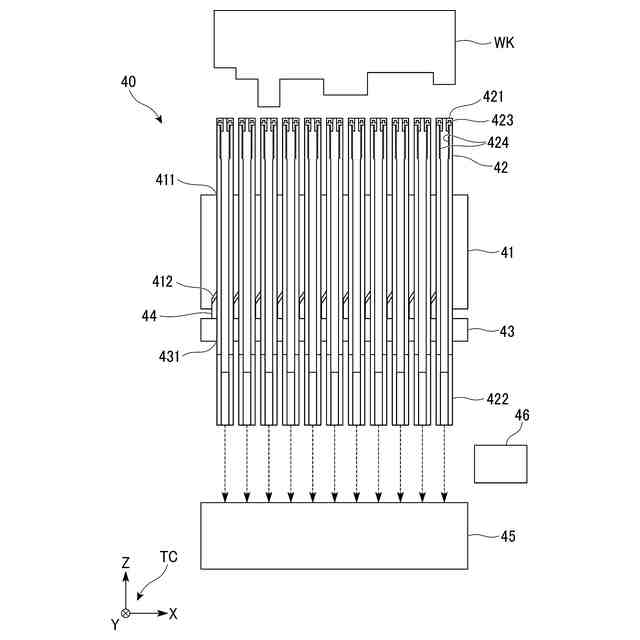

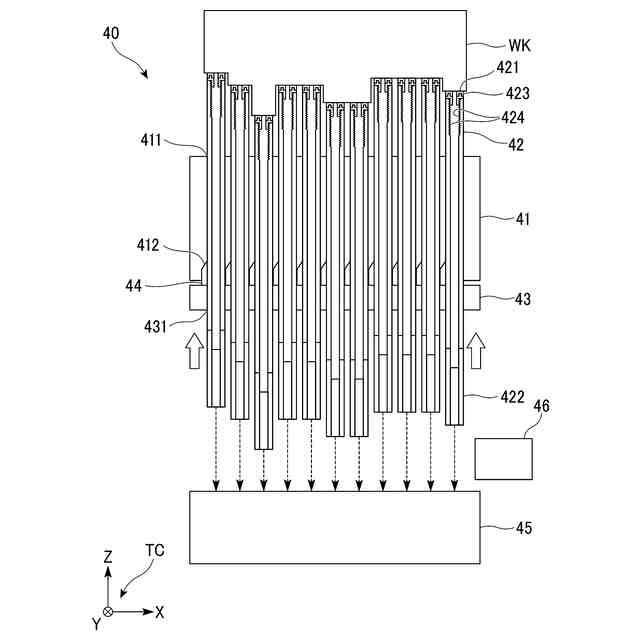

治具４０の構成の一例を示す概略断面図である。
治具４０の動作を説明するための図である。

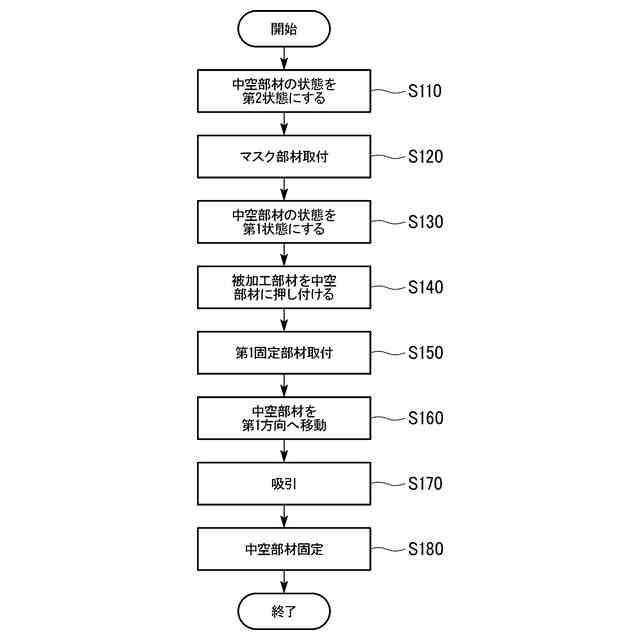

治具４０を用いて被加工部材ＷＫを保持する保持方法の流れの一例を示す図である。

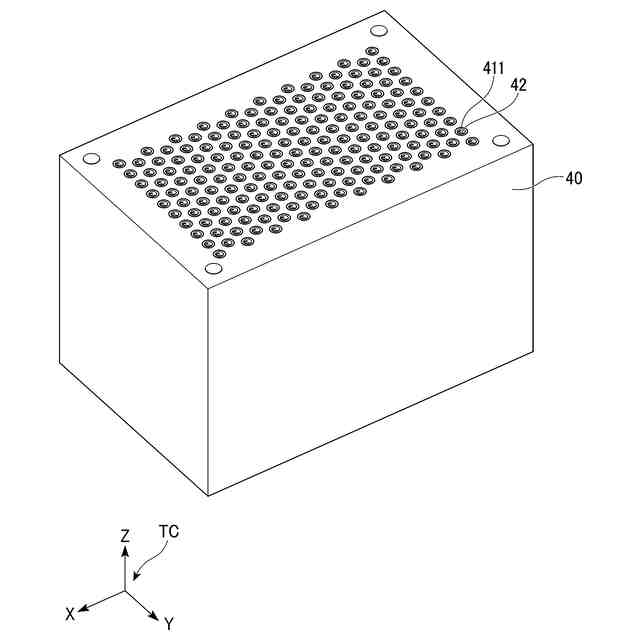

複数個の中空部材４２の状態が第２状態である場合の治具４０の一例を示す斜視図である。

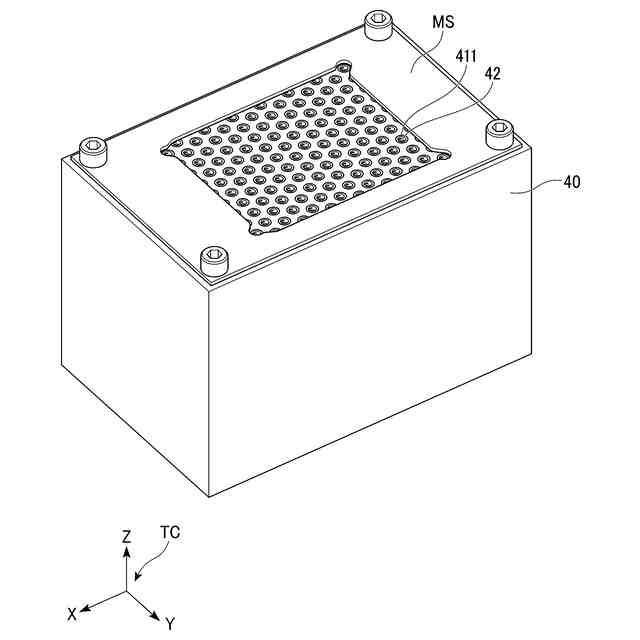

図７に示した治具４０の第１部材４１の上面にマスク部材ＭＳが取り付けられた様子の一例を示す斜視図である。

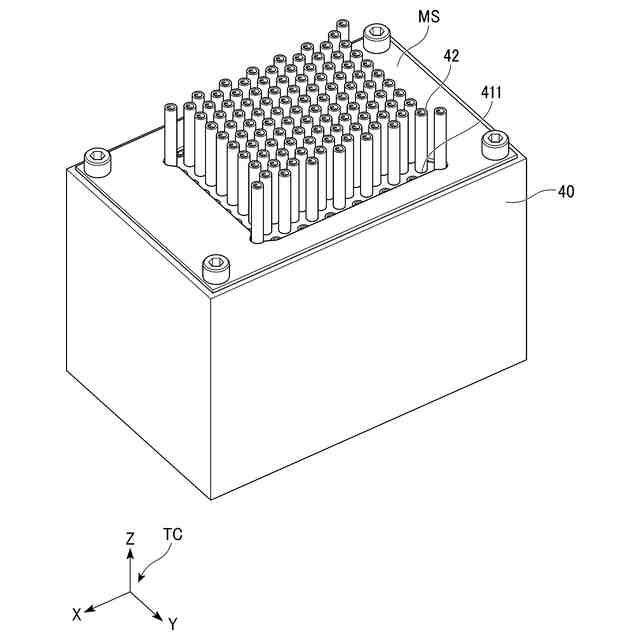

図８に示した治具４０においてマスク部材ＭＳによって覆われていない複数個の中空部材４２の状態が第１状態にされた様子の一例を示す斜視図である。
図９に示した治具４０において第１状態となっている複数個の中空部材４２の一部に被加工部材ＷＫの表面が押し付けられている様子の一例を示す斜視図である。
図１０に示した治具４０の中空部材４２のうちの４個の中空部材４２のそれぞれに第１固定部材ＦＸが取り付けられた様子の一例を示す図である。
図１１に示した治具４０に対してステップＳ１６０の手順が行われた様子の一例を示す断面図である。
第１固定部材ＦＸとして駄肉部が形成された被加工部材ＷＫの表面の一例を示す図である。
図１３に示した被加工部材ＷＫの裏面の一例を示す図である。
マスク部材ＭＳと一体に構成された被加工部材ＷＫの表面の一例を示す図である。
図１５に示した被加工部材ＷＫの裏面の一例を示す図である。
治具４０に保持された被加工部材ＷＫを切削加工する加工方法の流れの一例を示す図である。
治具４０に保持された被加工部材ＷＫへの切削加工が加工部１０により行われている様子の一例を示す斜視図である。
【発明を実施するための形態】
【０００７】
＜実施形態＞
以下、本開示の実施形態について、図面を参照して説明する。
【０００８】
＜加工システムの概要＞
まず、実施形態に係る加工システムの概要について説明する。
【０００９】
実施形態に係る加工システムは、治具と、加工部とを備える。治具は、加工される対象の部材である被加工部材を保持する。具体的には、治具は、第１方向に向かって互いに平行な複数個の第１貫通孔が形成された第１部材と、当該複数個の第１貫通孔のそれぞれへ摺動可能に挿通される棒状の当該複数個の中空部材と、当該複数個の中空部材のそれぞれが第１貫通孔から第１方向に向かって突出する長さを調整する突出長調整部と、を備える。また、当該複数個の第１貫通孔の少なくとも一部は、第１方向と交差する第２方向と、第１方向及び第２方向と交差する第３方向とのそれぞれと平行に並んでいる。また、当該複数個の中空部材それぞれの第１方向における第１端部には、当該複数個の中空部材のうちの一部とともに被加工部材を固定する第１固定部材が取り付け可能な第１固定部材取付部が形成されている。そして、加工部は、治具によって保持された被加工部材へ、切削工具による加工を行う。
【００１０】
これにより、実施形態に係る加工システムは、三次元造形物の裏面側の加工に要する手間を軽減することができる。
（【００１１】以降は省略されています）
