公開番号2025137710
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025122712,2021176976
出願日2025-07-22,2021-10-28
発明の名称スロットル操作装置
出願人朝日電装株式会社
代理人個人
主分類F02D 11/04 20060101AFI20250911BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】スロットルレバーの回転操作によりスロットル制御に加えて他の操作を円滑に行わせることができるスロットル操作装置を提供する。

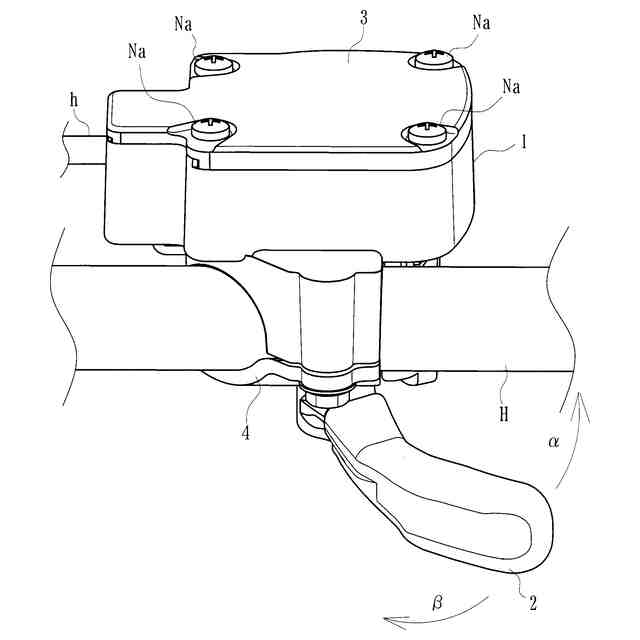

【解決手段】車両のハンドルバー先端に形成された把持グリップ近傍に固定された固定部材1と、固定部材1から延設して取り付けられ、把持グリップを把持しつつ回動操作可能とされたスロットルレバー2と、スロットルレバー2の回転操作角度を検出し得る検出センサ11とを具備し、検出センサ11で検出されたスロットルレバー2の回動操作角度に基づき車両のエンジンを制御可能なスロットル操作装置において、スロットルレバー2は、正方向α及び逆方向βに回動操作可能とされるとともに、正方向αの回動操作により車両のエンジンを制御可能とされ、逆方向βの回動操作により車両に搭載された所定の機器を作動又は当該機器の作動を停止可能とされたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】

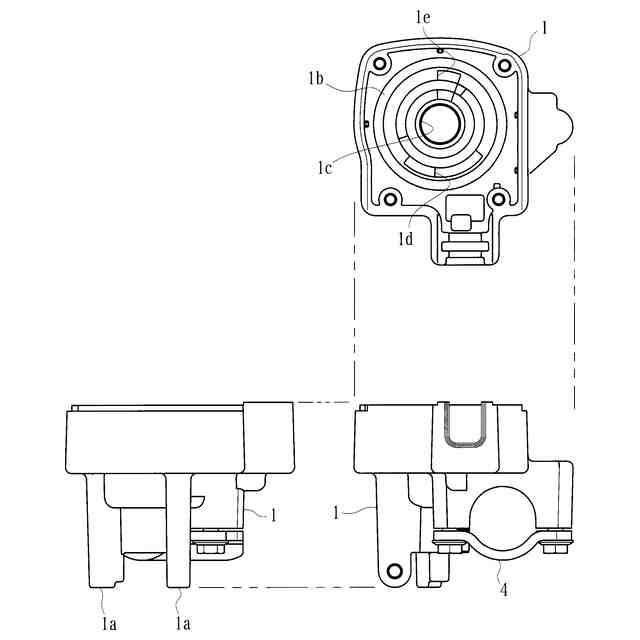

乗り物のハンドルバー先端に形成された把持グリップ近傍に固定された固定部材と、
前記固定部材から延設して取り付けられ、前記把持グリップを把持しつつ回転操作可能とされたスロットルレバーと、
前記固定部材に配設され、前記スロットルレバーの回転操作角度を検出し得る検出センサと、
を具備し、前記検出センサで検出された前記スロットルレバーの回転操作角度に基づき乗り物の駆動源を制御可能なスロットル操作装置において、

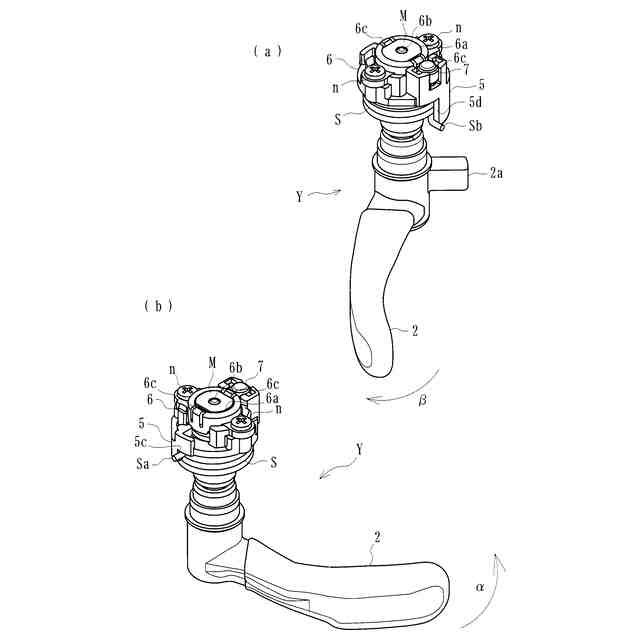

前記スロットルレバーは、正方向及び逆方向に回転操作可能とされるとともに、正方向の回転操作により乗り物の駆動源を制御可能とされ、逆方向の回転操作により乗り物に搭載された所定の機器を作動又は当該機器の作動を停止可能とされたことを特徴とするスロットル操作装置。
続きを表示（約 1,600 文字）【請求項２】
前記スロットルレバーに連結され、当該スロットルレバーの回転操作に応じて軸廻りに回転する軸部材と、
前記軸部材に取り付けられた磁石と、

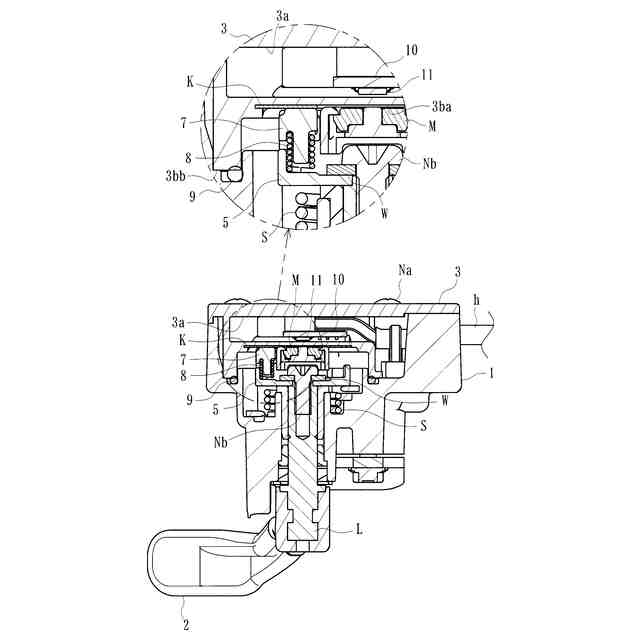

を具備し、前記検出センサは、前記磁石に対応する位置に取り付けられ、前記スロットルレバーに応じて回転する前記磁石の磁気変化に基づいて当該スロットルレバーの回転操作角度を検出し得るとともに、前記スロットルレバーの正方向の回転操作及び逆方向の回転操作をそれぞれ検出可能とされたことを特徴とする請求項１記載のスロットル操作装置。
【請求項３】

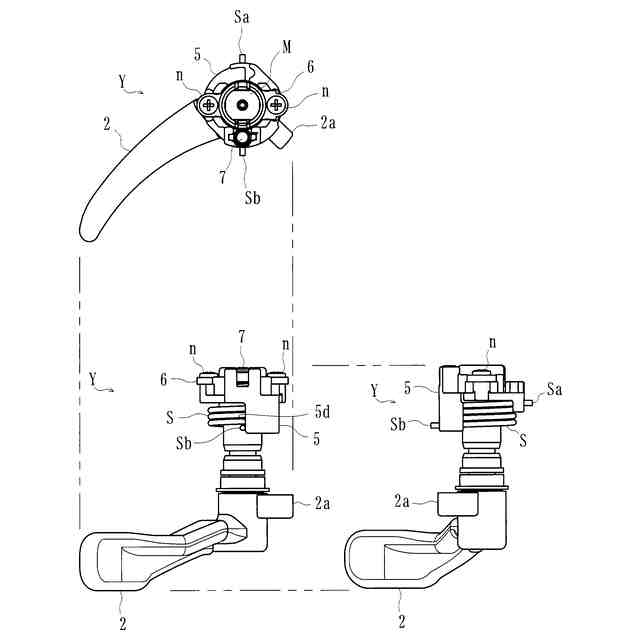

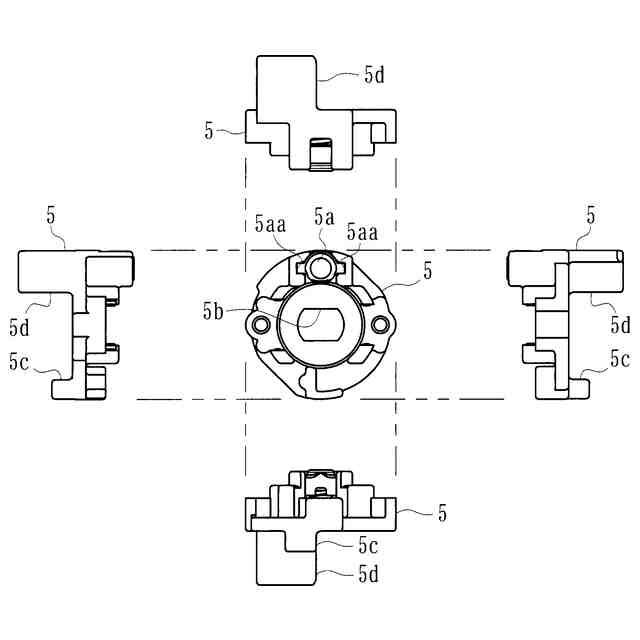

前記軸部材に連結され、前記スロットルレバーの回転操作に応じて回転する回転部材と、
前記スロットルレバーの回転操作時、当該スロットルレバーを初期位置に付勢するリターンスプリングと、

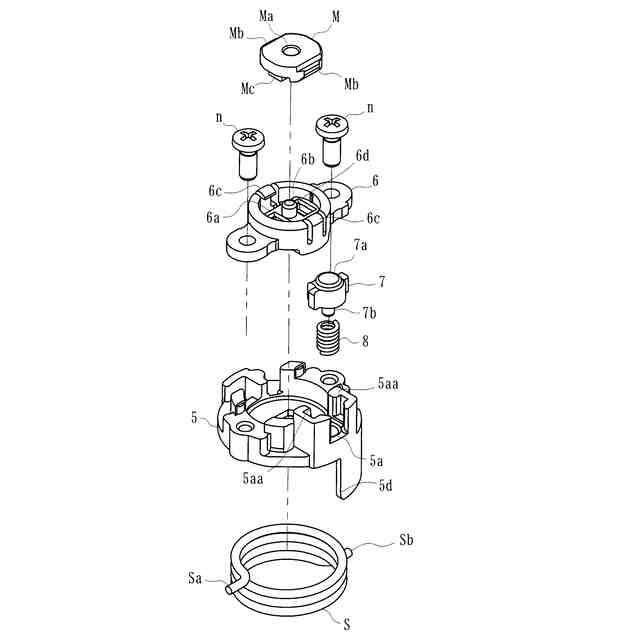

を具備し、前記回転部材は、前記リターンスプリングの一端を係止可能な第１係止部及び他端を係止可能な第２係止部が形成されるとともに、前記スロットルレバーの正方向の回転時、前記リターンスプリングの一端が前記第１係止部に係止されて前記回転部材の回転に応じて回動しつつ他端が前記固定部材に係止されて固定され、前記スロットルレバーの逆方向の回転時、前記リターンスプリングの他端が前記第２係止部に係止されて前記回転部材の回転に応じて回動しつつ一端が前記固定部材に係止されて固定されることを特徴とする請求項１又は請求項２記載のスロットル操作装置。
【請求項４】
前記固定部材は、前記スロットルレバーの正方向の回転時、前記リターンスプリングの他端を係止して固定する第２固定部と、前記スロットルレバーの逆方向の回転時、前記リターンスプリングの一端を係止して固定する第１固定部とを有するとともに、前記リターンスプリングの一端と前記第１固定部との間、又は前記リターンスプリングの他端と前記第２固定部との間にはクリアランスを有することを特徴とする請求項３記載のスロットル操作装置。
【請求項５】
前記スロットルレバーの正方向の回転操作時及び逆方向の回転操作時に摩擦を生じさせて抵抗力を付与し得る抵抗力付与手段を具備したことを特徴とする請求項１～４の何れか１つに記載のスロットル操作装置。
【請求項６】

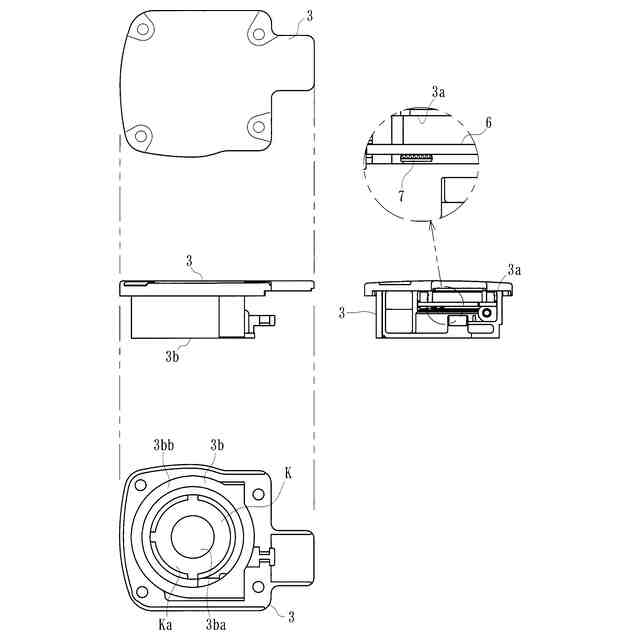

前記固定部材の開口を覆うカバー部材が設けられると共に、前記検出センサは、前記カバー部材における前記磁石に対応する位置に取り付けられていることを特徴とする請求項１～５の何れか１つに記載のスロットル操作装置。
【請求項７】
前記スロットルレバーは、前記逆方向の操作荷重が前記正方向の操作荷重より大きく設定されたことを特徴とする請求項１～６の何れか１つに記載のスロットル操作装置。
【請求項８】
前記スロットルレバーが前記逆方向に回転操作されるとき、所定の操作荷重を発生させるとともに、前記スロットルレバーが前記正方向に回転操作されるとき、前記操作荷重を発生させない操作荷重発生手段を具備したことを特徴とする請求項７記載のスロットル操作装置。
【請求項９】
前記スロットルレバーに連結され、当該スロットルレバーの回転操作に応じて軸廻りに回転する軸部材と、
前記軸部材に連結され、前記スロットルレバーの回転操作に応じて回転する回転部材と、
を具備し、前記操作荷重発生手段は、前記回転部材と共に回転して前記操作荷重を発生可能とされたことを特徴とする請求項７又は請求項８記載のスロットル操作装置。
【請求項１０】
前記操作荷重発生手段は、前記スロットルレバーの前記逆方向に対する回転操作に応じて変位する変位手段と、当該変位手段の変位に応じて付勢力を生じさせる付勢手段と、を具備したことを特徴とする請求項７～９の何れか１つに記載のスロットル操作装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、検出センサで検出されたスロットルレバーの回転操作角度に基づき乗り物の駆動源を制御可能なスロットル操作装置に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ＡＴＶや四輪バギー等の車両、ＰＷＣ（水上オートバイ）等の船舶又は雪上車等の乗り物におけるスロットル開度を操作するための従来のスロットル操作装置として、例えば特許文献１にて開示されているように、把持グリップ近傍に取り付けられたスロットルレバー（サムスロットルレバー）を具備したものが挙げられる。かかる従来のスロットル操作装置は、把持グリップを把持した運転者の手の指をスロットルレバーまで伸ばして回転操作すると、その回転操作角度を検出センサが検出して乗り物のエンジンを制御し得るよう構成されていた。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－５３８３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来技術においては、スロットルレバーの回転操作が一方向に限られており、専ら駆動源を制御するスロットル制御を行うものに限定されていたため、本出願人は、これとは反対の方向の操作を許容するものとし、スロットルレバーによる他の操作も可能とすることを検討するに至った。
【０００５】
本発明は、このような事情に鑑みてなされたもので、スロットルレバーの回転操作によりスロットル制御に加えて他の操作を円滑に行わせることができるスロットル操作装置を提供することにある。
【課題を解決するための手段】
【０００６】
請求項１記載の発明は、乗り物のハンドルバー先端に形成された把持グリップ近傍に固定された固定部材と、前記固定部材から延設して取り付けられ、前記把持グリップを把持しつつ回転操作可能とされたスロットルレバーと、前記固定部材に配設され、前記スロットルレバーの回転操作角度を検出し得る検出センサとを具備し、前記検出センサで検出された前記スロットルレバーの回転操作角度に基づき乗り物の駆動源を制御可能なスロットル操作装置において、前記スロットルレバーは、正方向及び逆方向に回転操作可能とされるとともに、正方向の回転操作により乗り物の駆動源を制御可能とされ、逆方向の回転操作により乗り物に搭載された所定の機器を作動又は当該機器の作動を停止可能とされたことを特徴とする。
【０００７】
請求項２記載の発明は、請求項１記載のスロットル操作装置において、前記スロットルレバーに連結され、当該スロットルレバーの回転操作に応じて軸廻りに回転する軸部材と、前記軸部材の先端部に取り付けられた磁石とを具備し、前記検出センサは、前記磁石に対応する位置に取り付けられ、前記スロットルレバーに応じて回転する前記磁石の磁気変化に基づいて当該スロットルレバーの回転操作角度を検出し得るとともに、前記スロットルレバーの正方向の回転操作及び逆方向の回転操作をそれぞれ検出可能とされたことを特徴とする。
【０００８】
請求項３記載の発明は、請求項１又は請求項２記載のスロットル操作装置において、前記軸部材に連結され、前記スロットルレバーの回転操作に応じて回転する回転部材と、前記スロットルレバーの回転操作時、当該スロットルレバーを初期位置に付勢するリターンスプリングとを具備し、前記回転部材は、前記リターンスプリングの一端を係止可能な第１係止部及び他端を係止可能な第２係止部が形成されるとともに、前記スロットルレバーの正方向の回転時、前記リターンスプリングの一端が前記第１係止部に係止されて前記回転部材の回転に応じて回動しつつ他端が前記固定部材に係止されて固定され、前記スロットルレバーの逆方向の回転時、前記リターンスプリングの他端が前記第２係止部に係止されて前記回転部材の回転に応じて回動しつつ一端が前記固定部材に係止されて固定されることを特徴とする。
【０００９】
請求項４記載の発明は、請求項３記載のスロットル操作装置において、前記固定部材は、前記スロットルレバーの正方向の回転時、前記リターンスプリングの他端を係止して固定する第２固定部と、前記スロットルレバーの逆方向の回転時、前記リターンスプリングの一端を係止して固定する第１固定部とを有するとともに、前記リターンスプリングの一端と前記第１固定部との間、又は前記リターンスプリングの他端と前記第２固定部との間にはクリアランスを有することを特徴とする。
【００１０】
請求項５記載の発明は、請求項１～４の何れか１つに記載のスロットル操作装置において、前記スロットルレバーの正方向の回転操作時及び逆方向の回転操作時に摩擦を生じさせて抵抗力を付与し得る抵抗力付与手段を具備したことを特徴とする。
（【００１１】以降は省略されています）
