公開番号2025136962
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035905
出願日2024-03-08
発明の名称液体噴射ヘッド
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類B41J 2/14 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】第1ヘッドチップの再利用が可能かどうかの判断を可能とする。
【解決手段】液体噴射ヘッドは、液体を噴射する複数のノズルと、複数のノズルに連通する共通液室と、を有する第1ヘッドチップを備える液体噴射ヘッドであって、第1ヘッドチップは、共通液室を上流室と下流室とに区分し、液体を通過させるフィルターと、下流室を画定する第1流路部材と、上流室を画定する第2流路部材と、を含み、フィルターは、第1流路部材と第2流路部材との間に配置され、第1流路部材および第2流路部材のそれぞれは、透光性を有する材料で構成される。
【選択図】図6
特許請求の範囲【請求項１】
液体を噴射する複数のノズルと、前記複数のノズルに連通する共通液室と、を有する第１ヘッドチップを備える液体噴射ヘッドであって、
前記第１ヘッドチップは、
前記共通液室を上流室と下流室とに区分し、液体を通過させるフィルターと、
前記下流室を画定する第１流路部材と、
前記上流室を画定する第２流路部材と、を含み、
前記フィルターは、前記第１流路部材と前記第２流路部材との間に配置され、
前記第１流路部材および前記第２流路部材のそれぞれは、透光性を有する材料で構成される、
ことを特徴とする液体噴射ヘッド。
続きを表示（約 610 文字）【請求項２】
前記第１流路部材は、前記第１ヘッドチップの下面の少なくとも一部を画定し、
前記第２流路部材は、前記第１ヘッドチップの上面の少なくとも一部を画定する、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項３】
前記第１流路部材は、可撓性を有する薄膜である、
ことを特徴とする請求項２に記載の液体噴射ヘッド。
【請求項４】
前記第２流路部材は、前記上流室に液体を導入するための導入口を有する、
ことを特徴とする請求項２に記載の液体噴射ヘッド。
【請求項５】
第２ヘッドチップをさらに備え、
前記第１ヘッドチップおよび前記第２ヘッドチップのそれぞれは、
前記複数のノズルを有するノズルプレートと、
前記第１流路部材と、
前記フィルターと、
前記第２流路部材と、を含む、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項６】
前記第１ヘッドチップおよび前記第２ヘッドチップが固定され、前記第１ヘッドチップおよび前記第２ヘッドチップのそれぞれの前記ノズルプレートを外部に露出するための複数の開口部を有する固定板をさらに備え、
前記固定板は、透光性を有する材料で構成される、
ことを特徴とする請求項５に記載の液体噴射ヘッド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体噴射ヘッドに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
インクジェット方式のプリンター等の装置は、一般に、インク等の液体を噴射する液体噴射ヘッドを備える。特許文献１に記載の液体噴射ヘッドは、複数のノズルに連通する共通液室を上流側共通液室と下流側共通液室とに区画するフィルターを有するヘッドチップを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０９８０１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
中古の液体噴射ヘッドから抜き出したヘッドチップを再利用することにより液体噴射ヘッドの再生することが望まれている。しかしながら、従来では、ヘッドチップ内に配置されたフィルターの目詰まりの程度が分からないため、中古のヘッドチップが再利用できるか分からないという課題があった。
【課題を解決するための手段】
【０００５】
以上の課題を解決するために、本開示の好適な態様に係る液体噴射ヘッドは、液体を噴射する複数のノズルと、前記複数のノズルに連通する共通液室と、を有する第１ヘッドチップを備える液体噴射ヘッドであって、前記第１ヘッドチップは、前記共通液室を上流室と下流室とに区分し、液体を通過させるフィルターと、前記下流室を画定する第１流路部材と、前記上流室を画定する第２流路部材と、を含み、前記フィルターは、前記第１流路部材と前記第２流路部材との間に配置され、前記第１流路部材および前記第２流路部材のそれぞれは、透光性を有する材料で構成される。
【図面の簡単な説明】
【０００６】
実施形態に係る液体噴射ヘッドを備える液体噴射装置の構成例を示す概略図である。

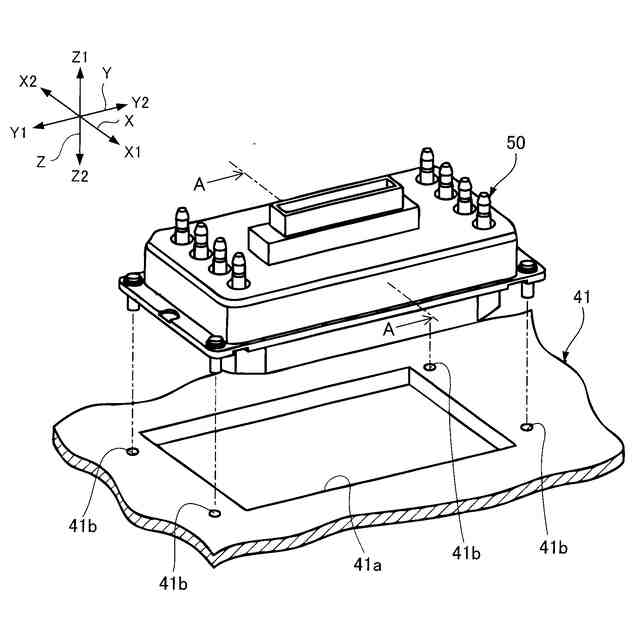

実施形態に係る液体噴射ヘッドおよび支持体の斜視図である。

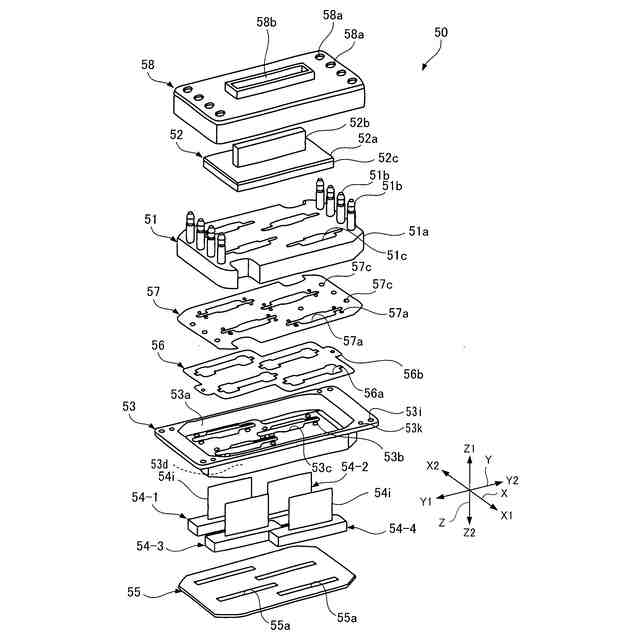

実施形態に係る液体噴射ヘッドの分解斜視図である。
図２中のＡ－Ａ線断面図である。

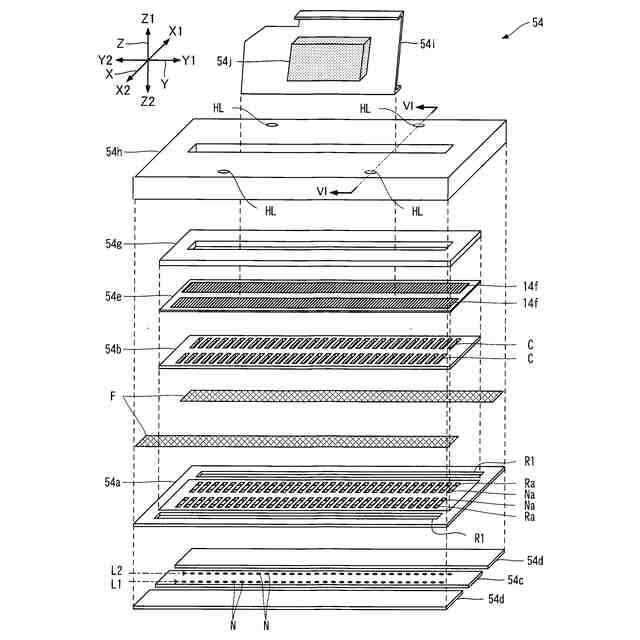

ヘッドチップの分解斜視図である。

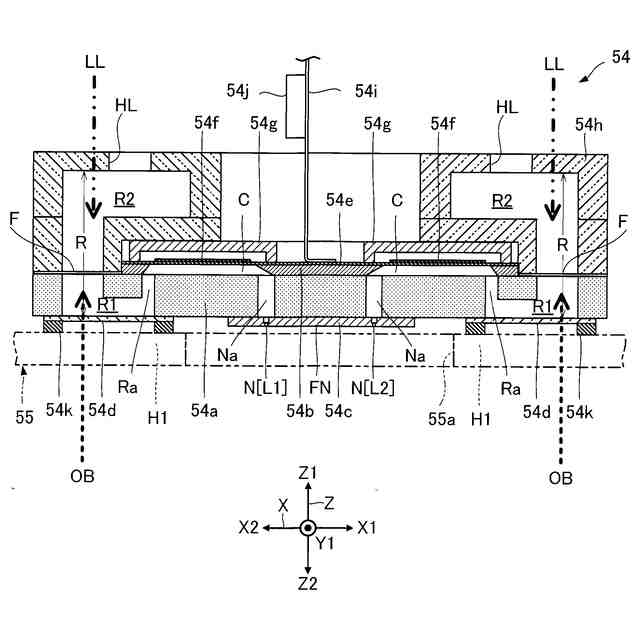

ヘッドチップの断面図である。
【発明を実施するための形態】
【０００７】
以下、添付図面を参照しながら本開示に係る好適な実施形態を説明する。なお、図面において各部の寸法および縮尺は実際と適宜に異なり、理解を容易にするために模式的に示している部分もある。また、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られない。
【０００８】
なお、以下の説明は、便宜上、互いに交差するＸ軸、Ｙ軸およびＺ軸を適宜に用いて行う。また、以下では、Ｘ軸に沿う一方向がＸ１方向であり、Ｘ１方向と反対の方向がＸ２方向である。同様に、Ｙ軸に沿って互いに反対の方向がＹ１方向およびＹ２方向である。また、Ｚ軸に沿って互いに反対の方向がＺ１方向およびＺ２方向である。Ｚ２方向が「第１方向」の一例であり、Ｚ１方向が「第２方向」の一例である。
【０００９】
ここで、典型的には、Ｚ軸が鉛直な軸であり、Ｚ２方向が鉛直方向での下方向に相当する。ただし、Ｚ軸は、鉛直な軸でなくともよい。また、Ｘ軸、Ｙ軸およびＺ軸は、典型的には互いに直交するが、これに限定されず、例えば、８０°以上１００°以下の範囲内の角度で交差すればよい。
【００１０】
１．実施形態
１－１．液体噴射装置の概略構成

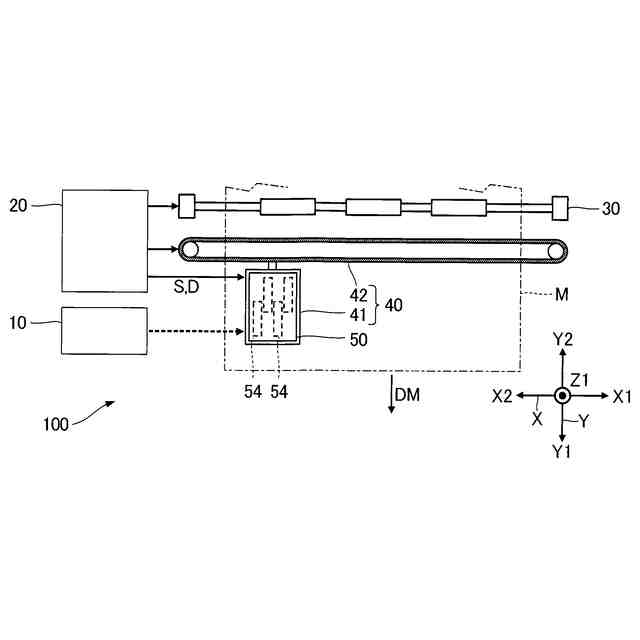

図１は、実施形態に係る液体噴射ヘッド５０を備える液体噴射装置１００の構成例を示す概略図である。液体噴射装置１００は、「液体」の一例であるインクを液滴として媒体Ｍに噴射するインクジェット方式の印刷装置である。媒体Ｍは、典型的には印刷用紙である。なお、媒体Ｍは、印刷用紙に限定されず、例えば、樹脂フィルムまたは布帛等の任意の材質の印刷対象でもよい。
（【００１１】以降は省略されています）
