特許ウォッチ

公開番号2025136463
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035063
出願日2024-03-07
発明の名称フレーム
出願人株式会社ディスコ
代理人弁理士法人酒井国際特許事務所
主分類B23Q 11/08 20060101AFI20250911BHJP(工作機械;他に分類されない金属加工)
要約【課題】従来と比較して組立を容易にできるフレームを提供すること。
【解決手段】角柱状で4辺を有し長手方向Lに延在するフレーム1は、少なくとも第1の辺11の延在する面である第1の面21と第1の辺11に対峙する第2の辺12の延在する面である第2の面22において、第1の面21から第2の面22に至らない深さの第1のスリット41と、第2の面22から第1の面21に至らない深さの第2のスリット42と、が形成されており、第1のスリット41と第2のスリット42とは、交互に形成されている、ことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
角柱状で４辺を有し長手方向に延在するフレームであって、
少なくとも第１の辺の延在する面である第１の面と該第１の辺に対峙する第２の辺の延在する面である第２の面において、
該第１の面から該第２の面に至らない深さの第１のスリットと、
該第２の面から該第１の面に至らない深さの第２のスリットと、が形成されており、
該第１のスリットと該第２のスリットとは、交互に形成されている、
ことを特徴とするフレーム。
続きを表示（約 280 文字）【請求項２】
該フレームは、該第１の面と該第２の面と、に接続される第３の辺の延在する面である第３の面と該第３の辺に対峙する第４の辺の延在する面である第４の面と、
を有し、
該第３の面から該第４の面に至らない深さの第３のスリットと、
該第４の面から該第３の面に至らない深さの第４のスリットと、が形成されており、
該第３のスリットと該第４のスリットとは、交互に形成されており、
更に、該第３のスリットと該第４のスリットは、該第１のスリットと該第２のスリット
にも接続されていない、
請求項１に記載のフレーム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フレームに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
各種の機械加工装置、例えば、半導体ウェーハ等を加工する切削装置や研削装置等の加工装置は、角柱のアルミフレームを組み立てて、装置の外枠を形成している。アルミフレームを組み立てるとき、アルミフレームの接続は、コーナーブラケット、ジョイントブラケット（連結金具）を使用して、接続されることが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１５６３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような特許文献１に記載のアルミフレームを使用すると、組立時に、ボルトを落としてしまいやすいという問題があった。また、組立作業自体を複数人で作業しなければならず、作業が煩雑であるという問題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、従来と比較して組立を容易にできるフレームを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明に係るフレームは、角柱状で４辺を有し長手方向に延在するフレームであって、少なくとも第１の辺の延在する面である第１の面と該第１の辺に対峙する第２の辺の延在する面である第２の面において、該第１の面から該第２の面に至らない深さの第１のスリットと、該第２の面から該第１の面に至らない深さの第２のスリットと、が形成されており、該第１のスリットと該第２のスリットとは、交互に形成されている、ことを特徴とする。
【０００７】
該フレームは、該第１の面と該第２の面と、に接続される第３の辺の延在する面である第３の面と該第３の辺に対峙する第４の辺の延在する面である第４の面と、を有し、該第３の面から該第４の面に至らない深さの第３のスリットと、該第４の面から該第３の面に至らない深さの第４のスリットと、が形成されており、該第３のスリットと該第４のスリットとは、交互に形成されており、更に、該第３のスリットと該第４のスリットは、該第１のスリットと該第２のスリットにも接続されていないものであってもよい。
【発明の効果】
【０００８】
本願発明は、第１のスリットと第２のスリットとが形成された領域で、第１の面側に凸となるように湾曲でき、かつ、第２の面側に凸となるように湾曲できるため、従来の湾曲できないフレームでは実現できなかった形状を容易に実現できるとともに、従来の湾曲できないフレームでは複数本を接続して組み立てる必要があった形状を従来よりも少ない本数で組み立てる工数を低減して実現できるので、従来と比較して組立を容易にできる。
【図面の簡単な説明】
【０００９】

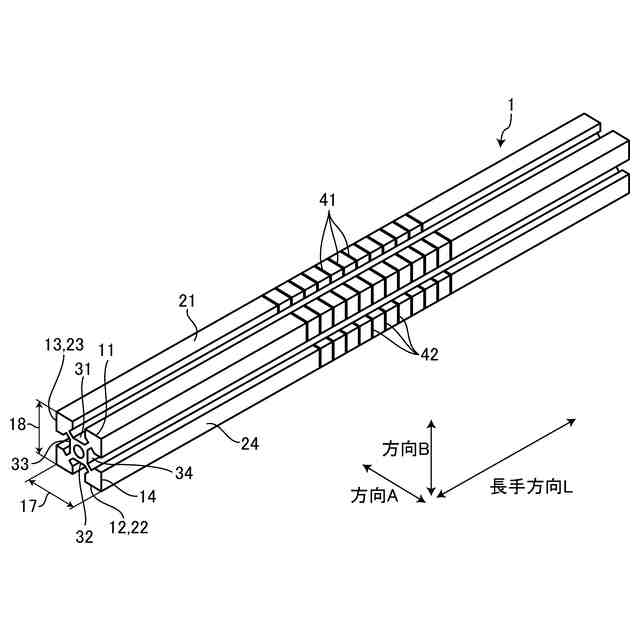

図１は、実施形態１に係るフレームの構成例を示す斜視図である。

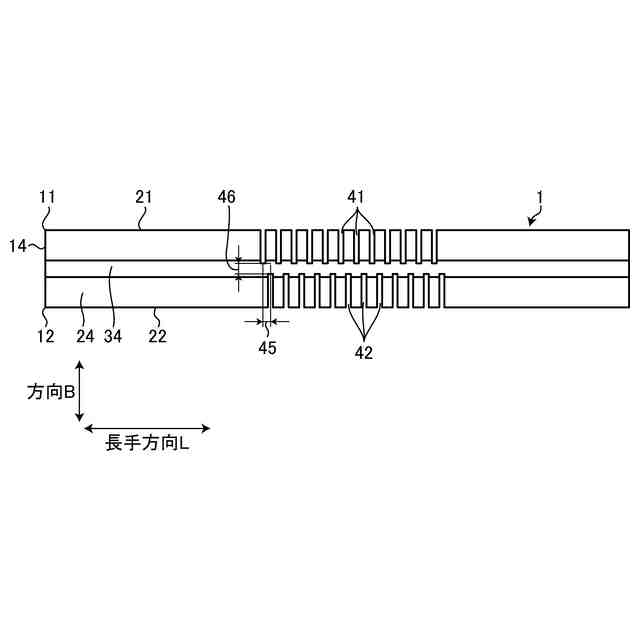

図２は、実施形態１に係るフレームを示す側面図である。

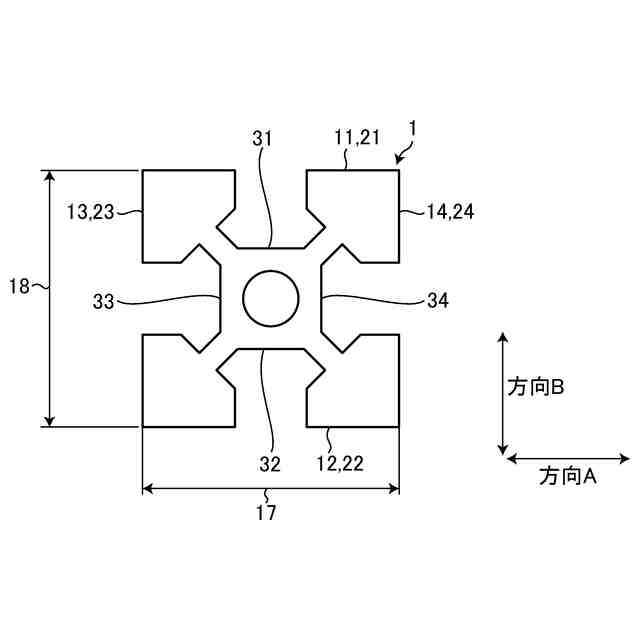

図３は、実施形態１に係るフレームを示す側面図である。

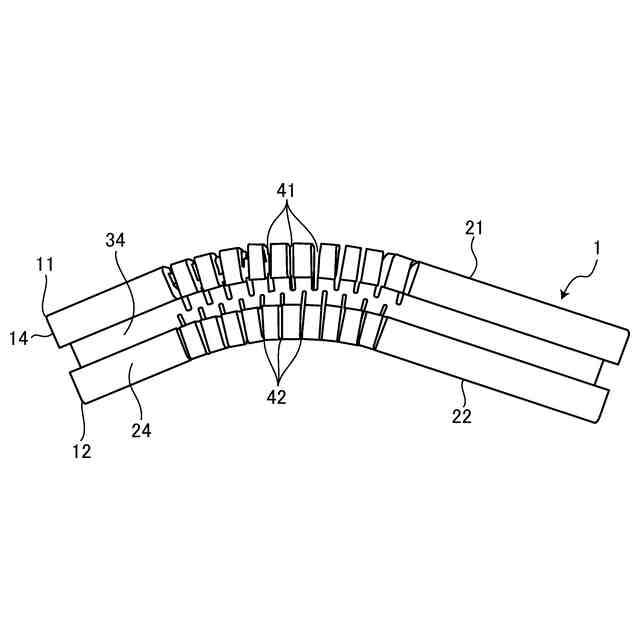

図４は、実施形態１に係るフレームの使用例を示す斜視図である。

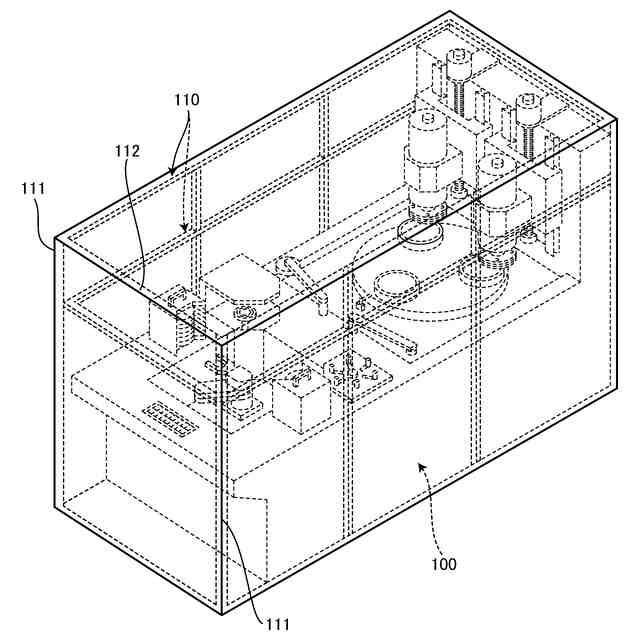

図５は、実施形態１に係るフレームの別の使用例を示す斜視図である。

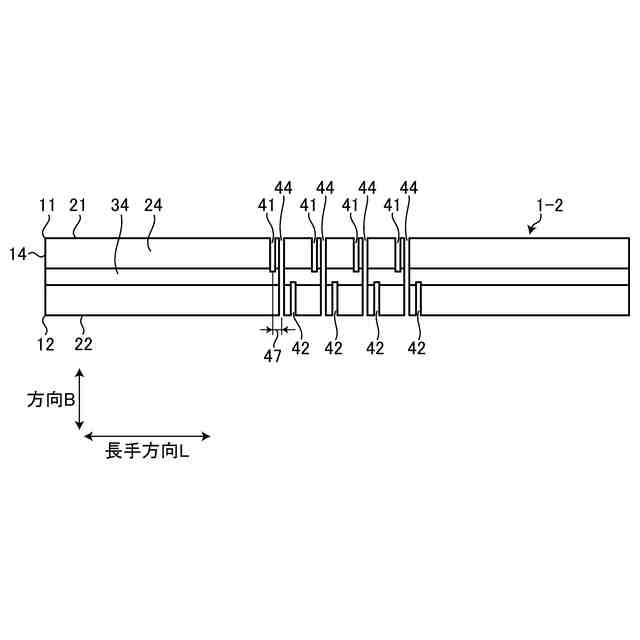

図６は、実施形態２に係るフレームを示す側面図である。

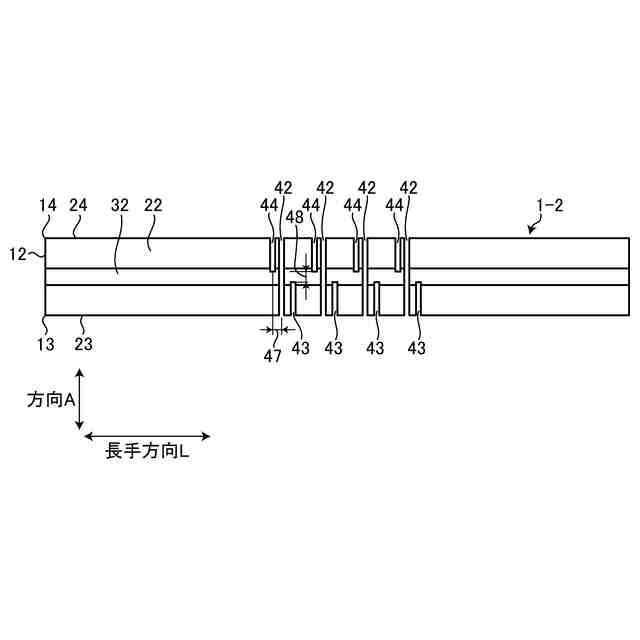

図７は、実施形態２に係るフレームを示す側面図である。

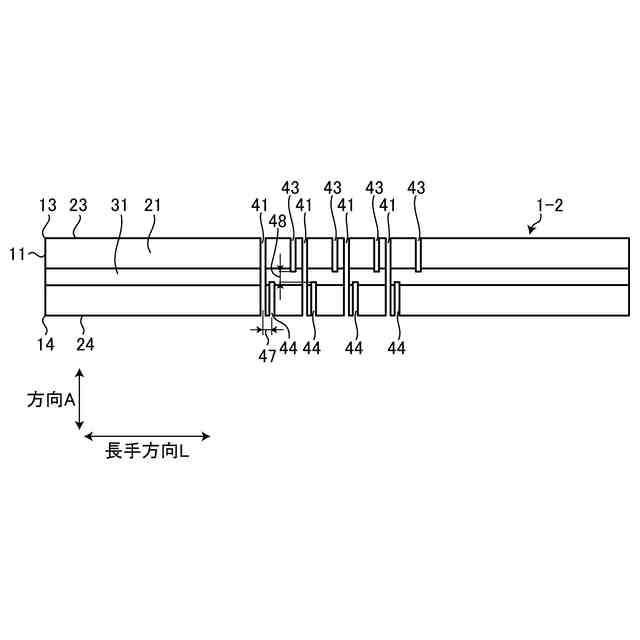

図８は、実施形態２に係るフレームを示す側面図である。
図９は、実施形態２に係るフレームを示す側面図である。
図１０は、実施形態２に係るフレームの使用例を示す斜視図である。
【発明を実施するための形態】
【００１０】
本発明を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本発明が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成は適宜組み合わせることが可能である。また、本発明の要旨を逸脱しない範囲で構成の種々の省略、置換又は変更を行うことができる。
（【００１１】以降は省略されています）
