公開番号2025135667
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033539
出願日2024-03-06
発明の名称ベルトクリーナ
出願人新東工業株式会社
代理人弁理士法人クスノキ特許事務所
主分類B65G 45/16 20060101AFI20250911BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】正逆転するベルトコンベア用の清掃性に優れたベルトクリーナを提供する。

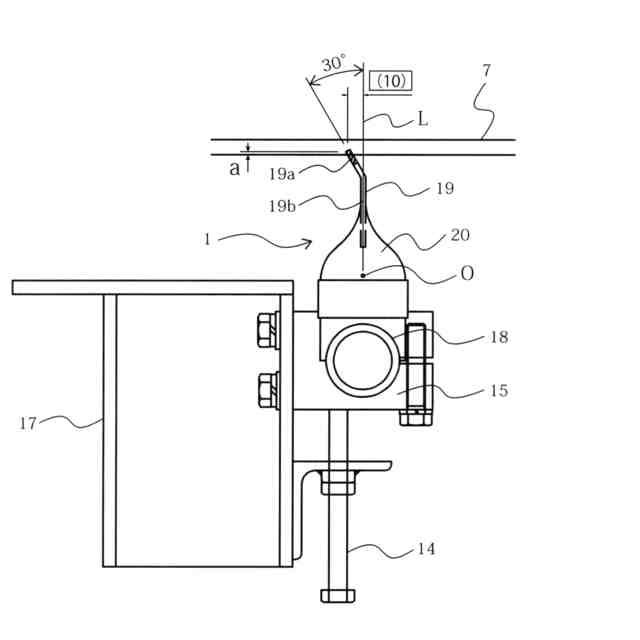

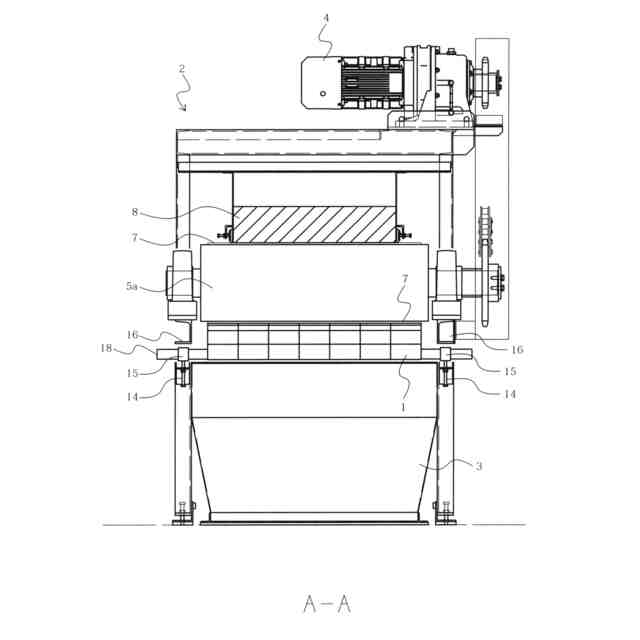

【解決手段】正逆転するベルトコンベア用のベルトクリーナであり、平板状のスクレーパ19と、このスクレーパの基部を弾性的に保持するゴムばね20とからなる。スクレーパの先端部19aを、コンベアベルト7の清掃すべき走行方向の上流側に折り曲げてすくい角を形成するとともに、スクレーパの先端部19aを、ゴムばね20の中心軸に対してコンベアベルト7の清掃すべき走行方向の上流側にオフセットする。
【選択図】図7
特許請求の範囲【請求項１】
正逆転するベルトコンベアのコンベアベルト表面の付着物を清掃するベルトクリーナであって、
平板状のスクレーパと、このスクレーパの基部を弾性的に保持するゴムばねとからなり、

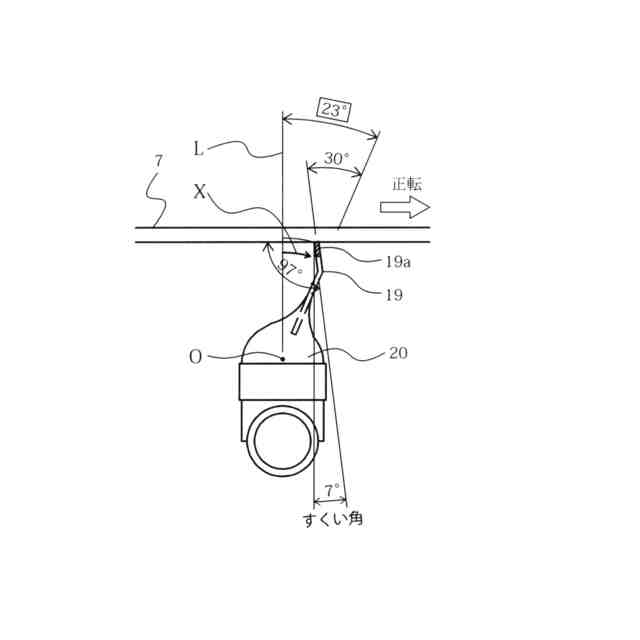

前記スクレーパの先端部を、コンベアベルトの清掃すべき走行方向の上流側に折り曲げてすくい角を形成するとともに、
前記スクレーパの先端部を、前記ゴムばねの中心軸に対してコンベアベルトの清掃すべき走行方向の上流側にオフセットし、
コンベアベルトの走行方向により、前記スクレーパのコンベアベルトへの押付力を変更した、ベルトクリーナ。
続きを表示（約 690 文字）【請求項２】
前記スクレーパのコンベアベルトへの押付力について、
清掃すべき走行方向については、スクレーパのコンベアベルトへの押付力が大きくなる取り合いとし、

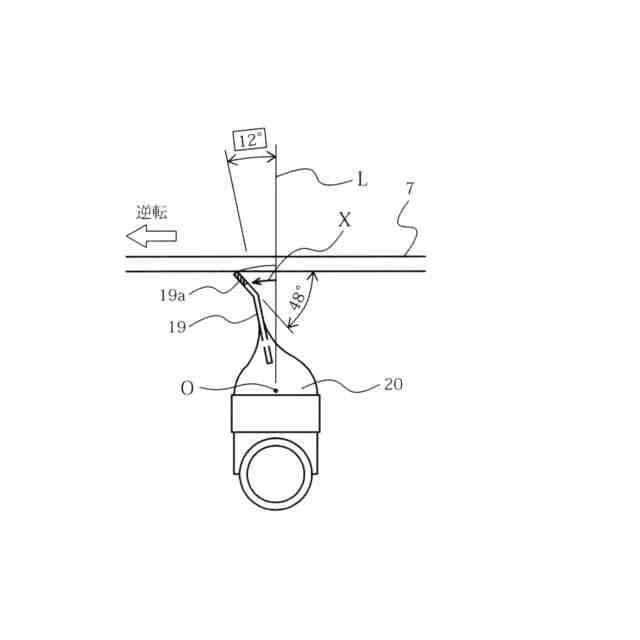

清掃すべき走行方向と逆の走行方向については、スクレーパのコンベアベルトへの押付力が小さくなる取り合いとし、
前記コンベアベルトの走行方向に関わらず、異物を噛み込んだ場合、前記ゴムばねの変形により、前記スクレーパの先端部が前記コンベアベルトから遠ざかる取り合いとした、請求項１に記載のベルトクリーナ。
【請求項３】
正逆転するベルトコンベアのコンベアベルト表面の付着物を清掃するベルトクリーナであって、
平板状のスクレーパと、このスクレーパの基部を弾性的に保持するゴムばねとからなり、
前記スクレーパは２つの先端部を備え、
一方の先端部は、コンベアベルトの清掃すべき走行方向の上流側に折り曲げてすくい角を形成するとともに、その先端部をコンベアベルトの清掃すべき走行方向の上流側にオフセットした形状であり、
他方の先端部は前記一方の先端部と同一形状であるが、前記ゴムばねの中心軸に対して左右対称になるように、前記一方の先端部と背中合わせに配置されたものであり、
コンベアベルトの走行方向により、前記スクレーパの何れかの先端部をコンベアベルトに押付ける、ベルトクリーナ。
【請求項４】
前記ゴムばねに保持される前記基部と、すくい角を形成する前記先端部を、分割構造とした、請求項１から３の何れかに記載のベルトクリーナ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、正逆転するベルトコンベアのコンベアベルト表面の付着物を清掃するベルトクリーナに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

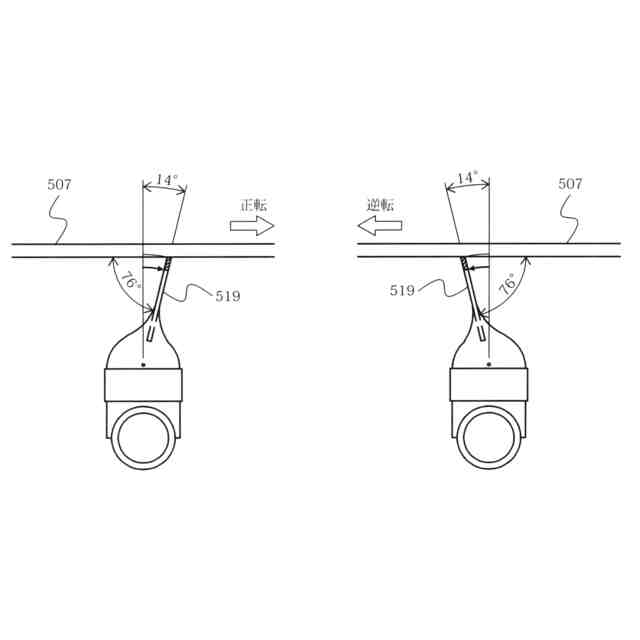

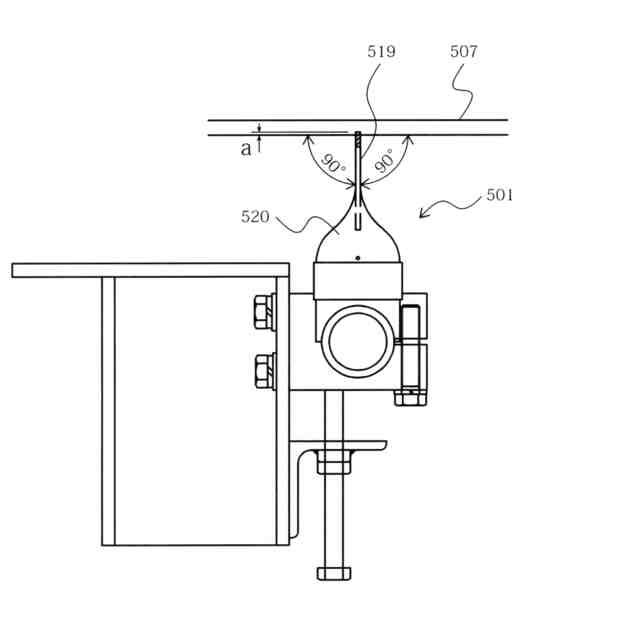

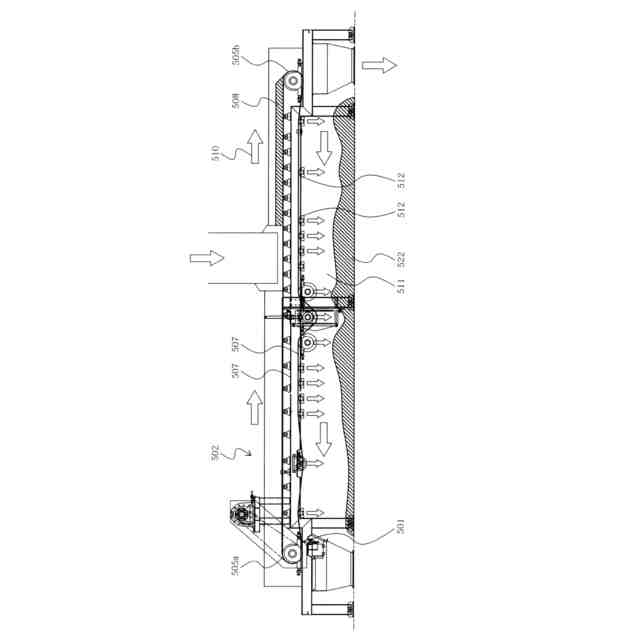

正転、逆転を切り換えて使用するベルトコンベア用のベルトクリーナは、特許文献１から特許文献５に示されるように、従来から知られている。これら従来のベルトクリーナは、ゴムのような弾性体で上向きに保持した平板状のスクレーパを、リターン側のコンベアベルトの表面に下側から直角に押し付けた構造であった。
【０００３】
上記の従来構造は、正転、逆転の両方向で同じ掻き取り性を得ることができるように設計されたものである。しかし正転時、逆転時ともにスクレーパはコンベアベルトの下流方向に逃げ、付着物をコンベアベルトに撫で付ける取り合いとなる問題点があった。
【０００４】
特許文献６には、１方向搬送用ベルトコンベアのためのベルトクリーナが記載されている。これはヘッドプーリの表面とほぼ平行に延びるアームの先端に、掻き落しチップを取り付けたものであり、１方向搬送時にはコンベアベルトの表面から掻き取られた付着物をアームの外側に沿って落下させることができる。しかしコンベアベルトの走行方向を逆転させた場合には、アームとコンベアベルト表面で形成される空隙が小さい為、掻き取られた付着物がアームの内側に固着、成長して掻き落しチップをコンベアベルトの表面から浮き上がらせてしまう。このため正逆転するベルトコンベア用のベルトクリーナとしては用いることができない。
【０００５】
また特許文献７にも、１方向搬送用ベルトコンベアのためのベルトクリーナが記載されている。特許文献７では、クリーナヘッドとコンベアベルト表面で形成される逃がし角度が小さい為、特許文献６と同様に、ベルトコンベアを逆転させた場合には、掻き取られた付着物がクリーナヘッドの内側に固着、成長して掻き取り部がコンベアベルトの表面から浮き上がらせてしまう。よってこれも、正逆転するベルトコンベアのベルトクリーナとしては用いることができないものであった。
【先行技術文献】
【特許文献】
【０００６】
実開昭５６－３６６２８号公報
実公昭５７－５１２１９号公報
実公昭５８－１１７７２号公報
実公昭６１－３６４９８号公報
特許第３０８０３０８号公報
特開昭６３－２４７２１４号公報
特許第４０１２２０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の目的は上記した従来の問題点を解決し、正逆転するベルトコンベア用の清掃性に優れたベルトクリーナを提供することである。
【課題を解決するための手段】
【０００８】
上記の課題を解決するためになされた第１の発明は、正逆転するベルトコンベアのコンベアベルト表面の付着物を清掃するベルトクリーナであって、平板状のスクレーパと、このスクレーパの基部を弾性的に保持するゴムばねとからなり、前記スクレーパの先端部を、コンベアベルトの清掃すべき走行方向の上流側に折り曲げてすくい角を形成するとともに、前記スクレーパの先端部を、前記ゴムばねの中心軸に対してコンベアベルトの清掃すべき走行方向の上流側にオフセットし、コンベアベルトの走行方向により、前記スクレーパのコンベアベルトへの押付力を変更したことを特徴とするものである。なお、前記スクレーパのコンベアベルトへの押付力について、清掃すべき走行方向については、スクレーパのコンベアベルトへの押付力が大きくなる取り合いとし、清掃すべき走行方向と逆の走行方向については、スクレーパのコンベアベルトへの押付力が小さくなる取り合いとし、前記コンベアベルトの走行方向に関わらず、異物を噛み込んだ場合、前記ゴムばねの変形により、前記スクレーパの先端部が前記コンベアベルトから遠ざかる取り合いとすることが好ましい。
【０００９】
また上記の課題を解決するためになされた第２の発明は、正逆転するベルトコンベアのコンベアベルト表面の付着物を清掃するベルトクリーナであって、平板状のスクレーパと、このスクレーパの基部を弾性的に保持するゴムばねとからなり、前記スクレーパは２つの先端部を備え、一方の先端部は、コンベアベルトの清掃すべき走行方向の上流側に折り曲げてすくい角を形成するとともに、その先端部をコンベアベルトの清掃すべき走行方向の上流側にオフセットした形状であり、他方の先端部は前記一方の先端部と同一形状であるが、前記ゴムばねの中心軸に対して左右対称になるように、前記一方の先端部と背中合わせに配置されたものであり、コンベアベルトの走行方向により、前記スクレーパの何れかの先端部をコンベアベルトに押付けることを特徴とするものである。
【００１０】
何れの発明のベルトクリーナも、前記ゴムばねに保持される前記基部と、すくい角を形成する前記先端部を、分割構造とすることができる。
【発明の効果】
（【００１１】以降は省略されています）
