公開番号2025164439
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068423
出願日2024-04-19
発明の名称アルミニウム合金部材の製造方法、及び、ショットピーニング装置
出願人新東工業株式会社
代理人個人,個人,個人
主分類B24C 1/10 20060101AFI20251023BHJP(研削;研磨)
要約【課題】アルミニウム合金部材の疲労強度を適切に維持できる技術を提供する。
【解決手段】アルミニウム合金部材の製造方法は、アルミニウム合金からなるアルミニウム合金部材を用意するステップと、前記アルミニウム合金部材に接触するときのショットの速度が1m/s～7 m/sとなる範囲で前記アルミニウム合金部材に対してショットピーニングを施し、前記アルミニウム合金部材に残留応力を付与するステップと、を含む。
【選択図】図4
特許請求の範囲【請求項１】
アルミニウム合金からなるアルミニウム合金部材を用意するステップと、
前記アルミニウム合金部材に接触するときのショットの速度が１ｍ／ｓ～７ｍ／ｓとなる範囲で前記アルミニウム合金部材に対してショットピーニングを施し、前記アルミニウム合金部材に残留応力を付与するステップと、
を含む、アルミニウム合金部材の製造方法。
続きを表示（約 710 文字）【請求項２】
前記ショットの比重は３．８以上である、請求項１に記載のアルミニウム合金部材の製造方法。
【請求項３】
前記ショットは、ビッカース硬さがＨＶ６００～ＨＶ１２００の範囲である、請求項２に記載のアルミニウム合金部材の製造方法。
【請求項４】
前記ショットは、ジルコニアからなる、請求項３に記載のアルミニウム合金部材の製造方法。
【請求項５】
残留応力を付与するステップでは、前記アルミニウム合金部材の上方から前記ショットを自由落下させて前記アルミニウム合金部材に到達させる、請求項１又は２に記載のアルミニウム合金部材の製造方法。
【請求項６】
ショットピーニングを施した前記アルミニウム合金部材の残留応力は５０ＭＰａ～３５０ＭＰａである、請求項１又は２に記載のアルミニウム合金部材の製造方法。
【請求項７】
前記アルミニウム合金部材に対してショットピーニングを施したときから所定の時間経過した第一タイミングから第二タイミングまでの期間におけるアルミニウム合金部材の残留応力の解放率が１５％以下である、請求項６に記載のアルミニウム合金部材の製造方法。
【請求項８】
アルミニウム合金からなるアルミニウム合金部材にショットピーニングを施すショットピーニング装置であって、
ショットを貯留するホッパと、
前記ホッパと連通し、前記ショットを通過させるパイプ部材と、
前記パイプ部材の下端の鉛直下方に配置され、前記アルミニウム合金部材を支持する支持部材と、
を備えるショットピーニング装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アルミニウム合金部材の製造方法、及び、ショットピーニング装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、アルミニウム合金からなるアルミニウム合金部材の製造方法を開示する。製造方法は、アルミニウム合金部材にショットピーニングを施すステップを含む。ショットピーニングにおいては、従来のショット材よりも粒径の小さいショット材を採用し、圧縮空気を用いて従来の方法より速い噴射速度でショットピーニング処理を行う。このショットピーニング処理により、従来のショットピーニング処理と比較して５～１０倍疲労寿命が向上する。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１８８７２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の製造方法は、アルミニウム合金部材の疲労強度が時間と共に低下するおそれがある。ショットピーニングによりアルミニウム合金部材の内部（表層）にひずみが導入され、残留応力（残留圧縮応力）が付与される。この残留応力は、ひずみ上にβ相が形成されると解放される。アルミニウム合金部材は、β相を生成する元素を含有するので、アルミニウム合金では、時間の経過に伴ってβ相化合物が析出される。β相化合物が析出される際にアルミニウム合金の内部のひずみが緩和される。残留応力が経時的に解放されるとアルミニウム合金部材の疲労強度が低下する原因となる。本開示は、アルミニウム合金部材の疲労強度を適切に維持できる技術を提供する。
【課題を解決するための手段】
【０００５】
本開示の一側面に係るアルミニウム合金部材の製造方法は、アルミニウム合金からなるアルミニウム合金部材を用意するステップと、前記アルミニウム合金部材に接触するときのショットの速度が１ｍ／ｓ～７ｍ／ｓとなる範囲で前記アルミニウム合金部材に対してショットピーニングを施し、前記アルミニウム合金部材に残留応力を付与するステップと、を含む。
【０００６】
本開示の他の側面に係るショットピーニング装置は、アルミニウム合金からなるアルミニウム合金部材にショットピーニングを施すショットピーニング装置であって、ショットを貯留するホッパと、前記ホッパと連通し、前記ショットを通過させるパイプ部材と、前記パイプ部材の下端の鉛直下方に配置され、前記アルミニウム合金部材を支持する支持部材と、を備える。
【発明の効果】
【０００７】
本開示によれば、アルミニウム合金部材の疲労強度を適切に維持できる。
【図面の簡単な説明】
【０００８】

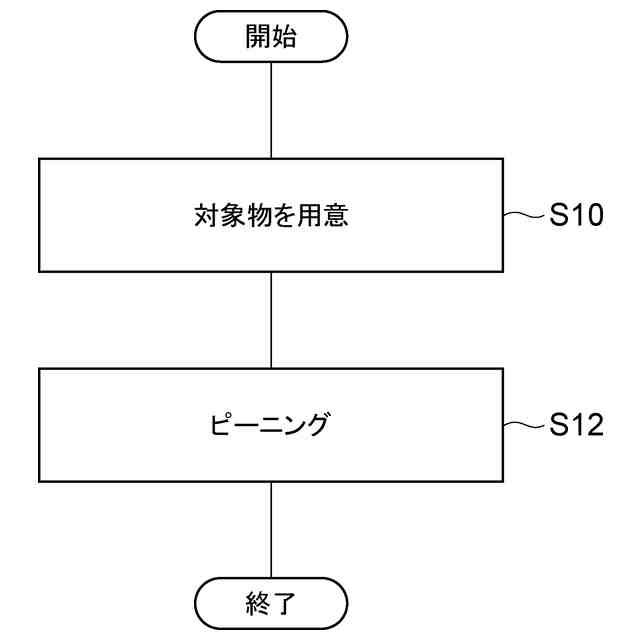

図１は、実施形態に係る製造方法のフローチャートである。

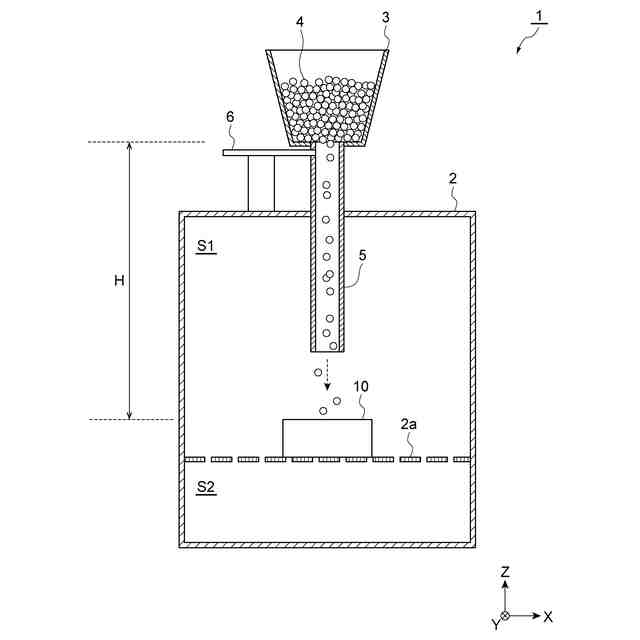

図２は、実施形態に係るショットピーニング装置の一例を説明する図である。

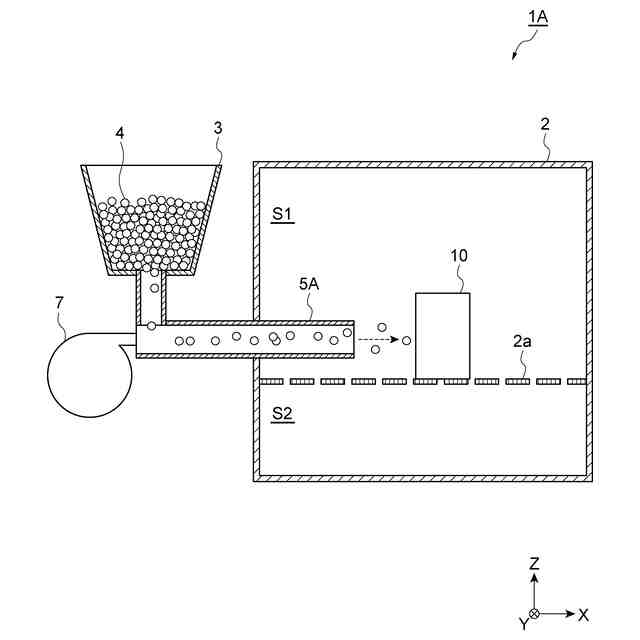

図３は、実施形態に係るショットピーニング装置の一例を説明する図である。

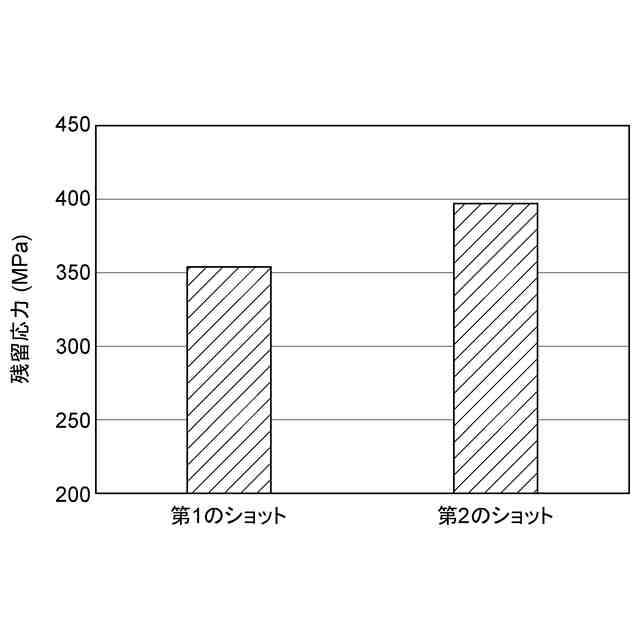

図４は、第１のショット及び第２のショットを用いて付与された残留応力を示すグラフである。

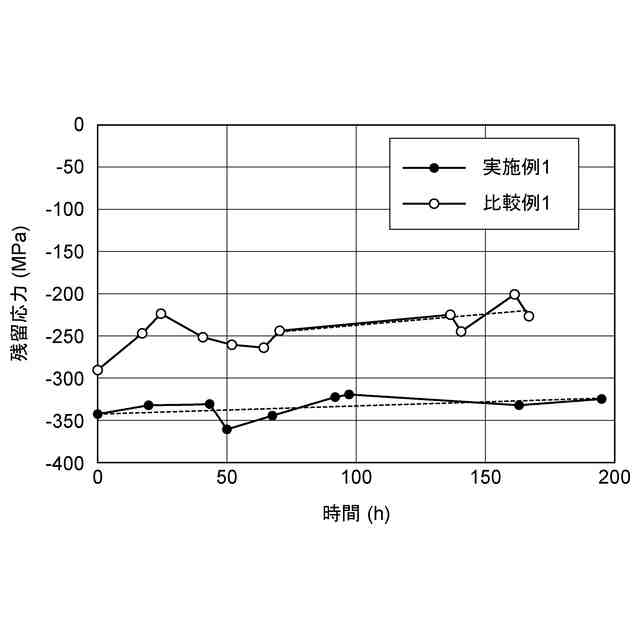

図５は、実施例及び比較例における、アルミニウム合金部材の残留応力と経過時間との関係を示すグラフである。

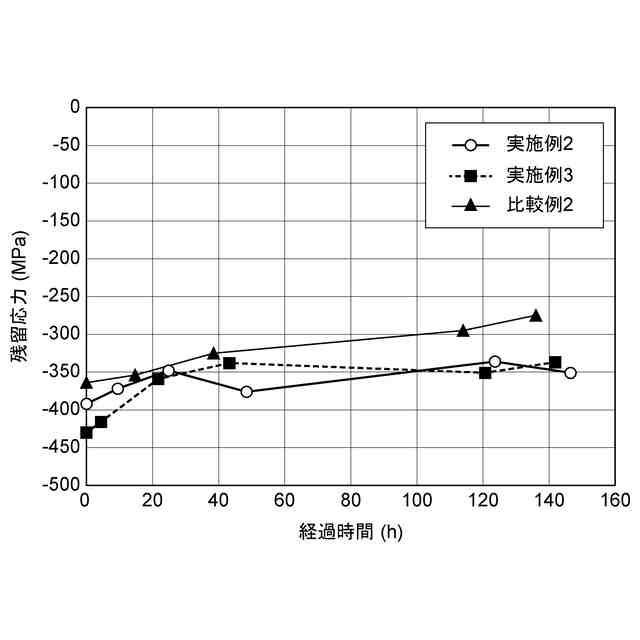

図６は、ショットの速度ごとに取得された、アルミニウム合金部材の残留応力と経過時間との関係を示すグラフである。

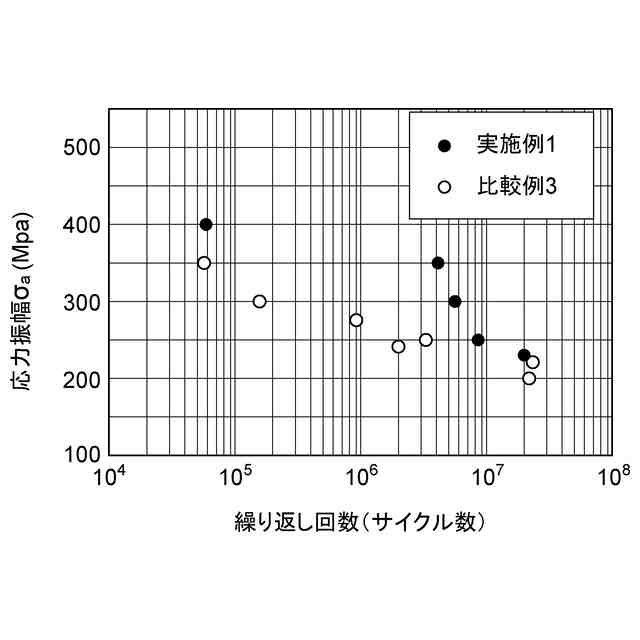

図７は、実施例及び比較例における、アルミニウム合金部材の応力振幅と繰り返し回数との関係を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら本開示の実施形態が詳細に説明される。図面の説明において同一要素には同一符号が付され、重複する説明は省略される。図面の寸法比率は、説明のものと必ずしも一致していない。「上」「下」「左」「右」の語は、図示する状態に基づくものであり、便宜的なものである。
【００１０】
［アルミニウム合金部材の製造方法の概要］
本開示に係る製造方法では、残留応力が付与されたアルミニウム合金部材が製造される。製造されるアルミニウム合金部材は、人が扱う物品、例えば、スポーツ用品（自転車、ゴルフクラブ、釣り具、バットなど）、作業器具（農機具、園芸器具など）、生活用品（車椅子、眼鏡、椅子など）に採用され得る。これらの製品は、自動車部品、鉄道部品又は航空機部品などよりも低い疲労強度（例えば５０ＭＰａ～３５０ＭＰａであってもよく、７０ＭＰａ～３００ＭＰａであってもよい）で十分な性能を得ることができる。
（【００１１】以降は省略されています）
