公開番号2025134567
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032552
出願日2024-03-04
発明の名称液体吐出ヘッド、液体を吐出する装置及び液体吐出ヘッドの製造方法
出願人株式会社リコー
代理人個人
主分類B41J 2/14 20060101AFI20250909BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ノズル間の着弾位置ずれを抑制できる液体吐出ヘッド、液体を吐出する装置及び液体吐出ヘッドの製造方法を提供する。
【解決手段】液体吐出ヘッドは、液体を吐出する複数のノズル14aが配列されたノズル列を有するノズルプレート14と、各ノズル14aに対応して設けられ、対応するノズル14aを開閉する複数のニードル弁8などの弁部材とを備えている。また、液体吐出ヘッドは、液体吐出方向(Z方向)から見たときのノズル配列方向(X方向)およびノズル配列方向に直交する直交方向(Y方向)の少なくとも一方の方向において、ニードル弁がノズルを開放する開放位置に位置するとき、すべてのニードル弁の先端(封止部材の中心O3)が、ノズルの中心O2に対して同じ側にずれている。
【選択図】図12
特許請求の範囲【請求項１】
液体を吐出する複数のノズルが配列されたノズル列を有するノズルプレートと、
各ノズルに対応して設けられ、対応するノズルを開閉する複数の弁部材とを備えた液体吐出ヘッドにおいて、
液体吐出方向から見たときのノズル配列方向および前記ノズル配列方向に直交する直交方向の少なくとも一方の方向において、前記弁部材が前記ノズルを開放する開放位置に位置するとき、すべての弁部材の先端が、前記ノズルの中心に対して同じ側にずれていることを特徴とする液体吐出ヘッド。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の液体吐出ヘッドにおいて、
前記ノズル配列方向について、すべての弁部材の先端が、前記開放位置に位置するとき、前記ノズルの中心に対して同じ側にずれていることを特徴とする液体吐出ヘッド。
【請求項３】
請求項１に記載の液体吐出ヘッドにおいて、
前記ノズル配列方向と前記直交方向の両方について、すべての弁部材の先端が、前記開放位置に位置するとき前記ノズルの中心に対して同じ側にずれしていることを特徴とする液体吐出ヘッド。
【請求項４】
請求項１に記載の液体吐出ヘッドにおいて、
前記ノズルプレートは、すべての弁部材の先端が前記ノズル配列方向および前記直交方向の少なくとも一方の方向において、ノズルの中心に対して同じ側にずれるように位置決めされていることを特徴とする液体吐出ヘッド。
【請求項５】
請求項１に記載の液体吐出ヘッドにおいて、
前記弁部材がノズルを閉鎖する閉鎖位置に位置するときの前記弁部材の先端の中心とノズルの中心との距離が、前記開放位置に位置するときの前記弁部材の先端の中心と前記ノズルの中心との距離よりも短いことを特徴とする液体吐出ヘッド。
【請求項６】
請求項５に記載の液体吐出ヘッドにおいて、
前記ノズルプレートは、前記ノズルに連通し、前記弁部材が前記開放位置から前記閉鎖位置へ移動する際に、前記弁部材の先端の中心が前記ノズルの中心に近づくように前記弁部材の先端を案内する案内部を有することを特徴とする液体吐出ヘッド。
【請求項７】
請求項６に記載の液体吐出ヘッドにおいて、
前記弁部材は、前記ノズルを封止する封止部材と、前記封止部材を保持し、液体吐出方向に移動可能に構成された軸部材とを有し、
前記軸部材の先端の前記閉鎖位置に位置するときの前記ノズルに対する位置ずれが、前記開放位置に位置するときの前記ノズルに対する位置ずれよりも小さいことを特徴とする液体吐出ヘッド。
【請求項８】
請求項７に記載の液体吐出ヘッドにおいて、
前記開放位置での前記封止部材の前記ノズルに対する位置ずれが、前記開放位置での前記軸部材の前記ノズルに対する位置ずれよりも小さいことを特徴とする液体吐出ヘッド。
【請求項９】
請求項６に記載の液体吐出ヘッドにおいて、
前記弁部材は、前記ノズルを封止する封止部材と、前記封止部材を保持し、液体吐出方向に移動可能に構成された軸部材とを有し、
前記封止部材は、前記軸部材の先端に弾性的に保持されていることを特徴とする液体吐出ヘッド。
【請求項１０】
請求項９に記載の液体吐出ヘッドにおいて、
前記封止部材は、弾性部材を介して前記軸部材に保持されていることを特徴とする液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッド、液体を吐出する装置及び液体吐出ヘッドの製造方法に関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、液体を吐出する複数のノズルが配列されたノズル列を有するノズルプレートと、各ノズルに対応して設けられ、対応するノズルを開閉する複数の弁部材とを備えた液体吐出ヘッドが知られている。
【０００３】
特許文献１には、弁部材たるニードル弁の先端部に配設されたゴム材からなる封止部材たる弁体を、ノズルプレートに押し当てた状態で加熱して弁体の先端を熱変形させる液体吐出ヘッドの製造方法が記載されている。これによれば、ニードル弁が傾斜して取り付けられたとしても、封止位置から開放位置へニードル弁を移動させたときの封止部材の先端とノズルプレートとの隙間を一定化でき、ノズルへの液体の流れ込みに偏りを無くすことができ、吐出曲がりを低減できる旨が記載されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ノズル間の液滴の着弾位置ずれが大きいという課題があった。
【課題を解決するための手段】
【０００５】
上述した課題を解決するために、本発明は、液体を吐出する複数のノズルが配列されたノズル列を有するノズルプレートと、各ノズルに対応して設けられ、対応するノズルを開閉する複数の弁部材とを備えた液体吐出ヘッドにおいて、液体吐出方向から見たときのノズル配列方向および前記ノズル配列方向に直交する直交方向の少なくとも一方の方向において、前記弁部材が前記ノズルを開放する開放位置に位置するとき、すべての弁部材の先端が、前記ノズルの中心に対して同じ側にずれていることを特徴とするものである。
【発明の効果】
【０００６】
本発明によれば、ノズル間の着弾位置ずれを抑制できる。
【図面の簡単な説明】
【０００７】
本実施形態に係る液体吐出ヘッドの外観斜視図。
ノズルプレートのノズルの配列の例について説明する図。

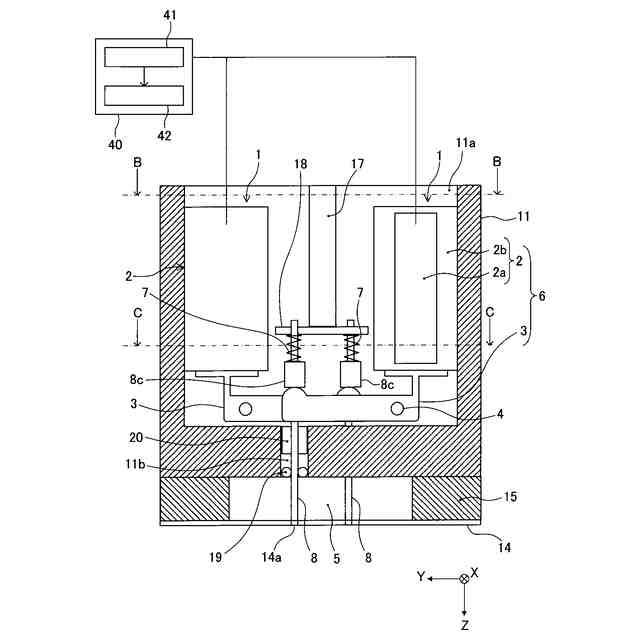

図１のＡ－Ａ断面図。

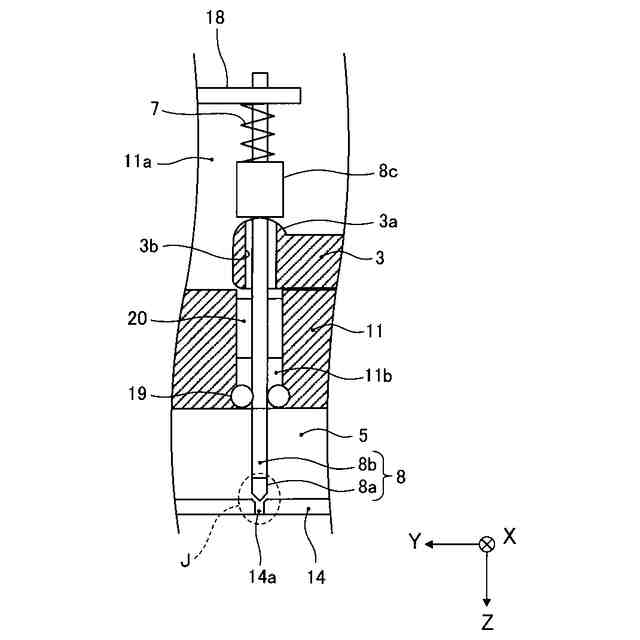

液体吐出モジュールの部分的な詳細図。

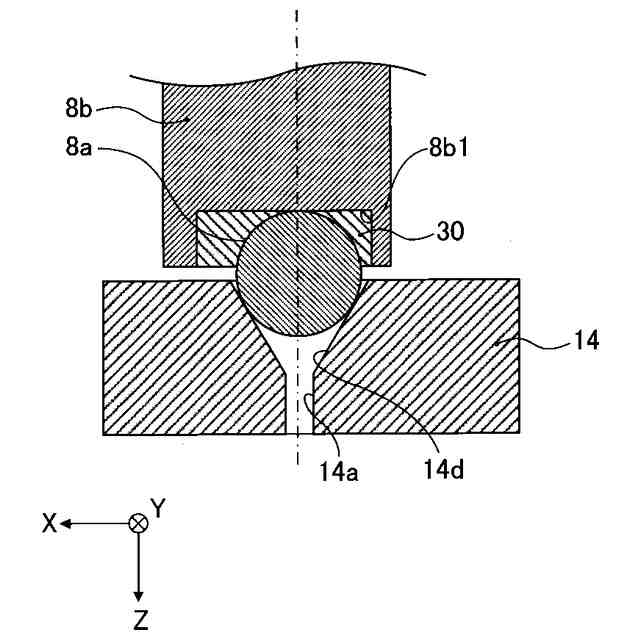

図４の破線Ｊで囲んだ箇所の拡大図。

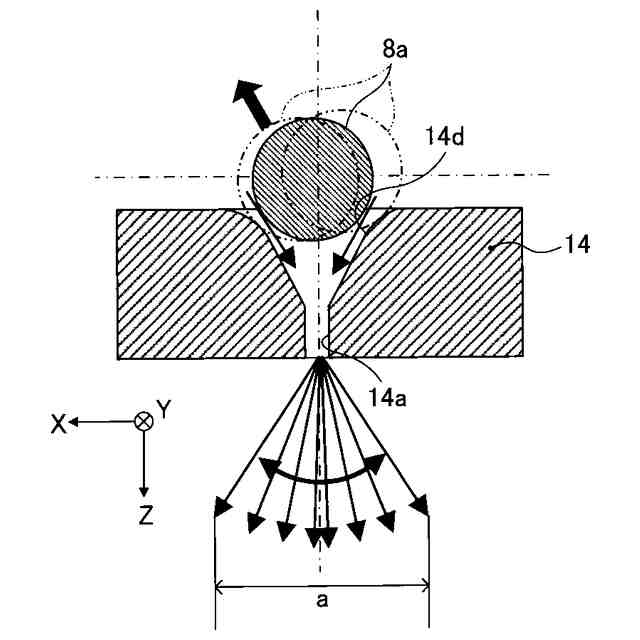

封止部材の中心が、ノズルの中心に対して図中左側にずれたときのノズルの液体の吐出について説明する図。
従来のノズル間の着弾位置ずれについて説明する図
封止部材のノズルに対するずれ方向に平行な断面における封止部材の先端中心のノズル中心に対する離間側の封止部材と弁座部との隙間ａと、離間側と反対側の封止部材と弁座部との隙間ｂとの比率（ａ／ｂ）と、吐出液体の曲がり角度との関係を示すグラフ。
（ａ）は、封止部材のノズルに対するずれ方向に平行な断面における封止部材の中心のノズル中心離間側の封止部材と弁座部との隙間ａと、離間側と反対側の封止部材と弁座部との隙間ｂとの比率（ａ／ｂ）が１のときの状態を示す図であり、（ｂ）は、上記比率が０．５のときの状態を示す図であり、（ｃ）は、上記比率が０のときの状態を示す図。
ニードル弁先端のノズルに対する位置ずれ方向を、ノズル配列方向に対して直交する方向にした場合の効果について説明する図。
ロッドの材質毎のニードル弁を封止位置へ移動させるのに必要な押圧力と、封止部材の位置ずれ補正量との関係について調べてグラフ。

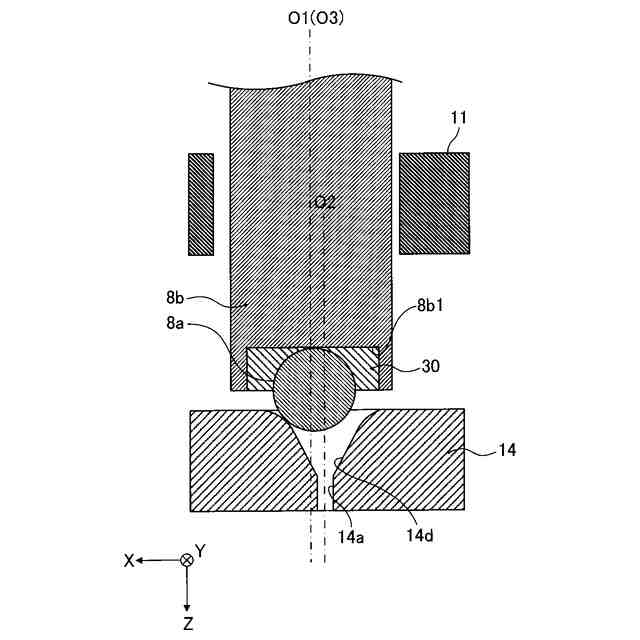

ニードル弁がノズルを開放する開放位置に位置している状態を示している。
ニードル弁を開放位置から封止位置へ移動させ、再度、開放位置へ移動させたときのニードル弁の先端の挙動について、説明する図。
変形例１について説明する図。
変形例１におけるニードル弁を開放位置から封止位置へ移動させ、再度、開放位置へ移動させたときのニードル弁の先端の挙動について説明する図。
変形例２について説明する図。
変形例２におけるニードル弁を封鎖位置から開放位置へ移動させるときのニードル弁の先端の挙動について説明する図。
変形例３について説明する図。
変形例３におけるニードル弁を開放位置から閉鎖位置へ移動させるときの挙動について説明する図。
本実施形態および変形例１、２における製造方法の一例について説明する図。
変形例３における製造方法の一例について説明する図。
封止部材の先端形状が円錐形状のニードル弁の先端を示す図。
液体を吐出する装置の概略斜視図。
液体を吐出する装置が備える複数の液体吐出ヘッドに塗料を供給する供給装置の一例を示す図。
本実施形態の液体吐出ヘッドを備える液体を吐出する装置としての電極製造装置の一例を示す図。
【発明を実施するための形態】
【０００８】
以下に、本発明を実施するための最良の形態を図面に基づいて説明する。なお、いわゆる当業者は特許請求の範囲内における本発明を変更・修正をして他の実施形態をなすことは容易であり、これらの変更・修正はこの特許請求の範囲に含まれるものである。以下の説明はこの発明における最良の形態の例であって、この特許請求の範囲を限定するものではない。
【０００９】

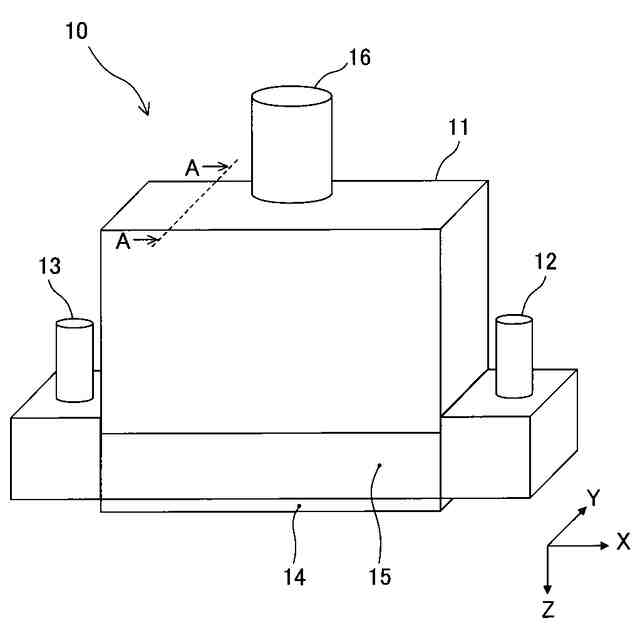

図１は、本実施形態に係る液体吐出ヘッド１０の外観斜視図である。
なお、以下の説明では、ノズル配列方向（液体吐出ヘッドの長手方向）をＸ方向、ノズルからの液体吐出方向（液体吐出ヘッドの高さ方向）をＺ方向、Ｘ方向およびＺ方向いずれにも直交する方向（液体吐出ヘッドの短手方向）をＹ方向として説明する。
【００１０】
液体吐出ヘッド１０は、ノズルプレート１４と、流路部材１５と、収容部材たるカバー１１とを有している。流路部材１５のＸ方向の一端には、液体が供給される供給ポート１２が設けられており、流路部材１５のＸ方向の他端には、液体が排出される排出ポート１３が設けられている。また、カバー１１の上部には、カバーに収容されているアクチュエータ２と通信を行うためのハーネスを通すハーネス通し孔１６が設けられている。
（【００１１】以降は省略されています）
