公開番号2025132054
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029372
出願日2024-02-29
発明の名称蓋付き容器
出願人株式会社吉野工業所
代理人個人,個人
主分類B65D 50/06 20060101AFI20250903BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】幼児等には開けづらく、大人等には簡易な操作で開閉できるようにしたチャイルドロック機構を備えた蓋付き容器を創出することを課題とする。
【解決手段】容器本体と容器本体の開口部に設けられた蓋部材20とを有する蓋付き容器であって、蓋部材20は、下枠部21と、上枠部26と蓋板27とが設けられた蓋体25とを備えると共に、蓋部材20の開閉を許容するCR機構Aとを有し、CR機構Aは、上枠外壁26Cの内面に径方向内側に突設された係合突起26eと、下枠頂壁21Aから径方向外側に向かって突出して係合突起26eと係合可能に設けられた上ロック部21bと、下枠前壁21C1の下端に形成されて係合突起26eを収納可能に設けられた下ロック部21dと、上枠外壁26Cに起立設された摘み部26gとを有し、摘み部26gを上方に引き上げる第1操作の後に後方に押し倒す第2操作を行うことで蓋体25の開蓋が可能とされる構成とする。
【選択図】図4

特許請求の範囲【請求項１】
内容物を収容する容器本体（１０）と、該容器本体（１０）の開口部（１２）に設けられたフランジ（１１）に組み付け可能に設けられた蓋部材（２０）と、を有する蓋付き容器であって、
前記蓋部材（２０）は、前記フランジ（１１）に組み付く下枠部（２１）と、該下枠部（２１）に嵌合する上枠部（２６）と蓋板（２７）とが設けられて前記開口部（１２）を閉塞する蓋体（２５）と、を備えると共に、前記蓋部材（２０）の開閉を許容するＣＲ機構（Ａ）とを有し、
前記下枠部（２１）は、下枠頂壁（２１Ａ）と、該下枠頂壁（２１Ａ）の内側及び外側に対向配置された下枠内壁（２１Ｂ）及び下枠外壁（２１Ｃ）とを有し、前記上枠部（２６）は、上枠頂壁（２６Ａ）と、該上枠頂壁（２６Ａ）の内側及び外側に対向配置された上枠内壁（２６Ｂ）及び上枠外壁（２６Ｃ）とを有して形成され、

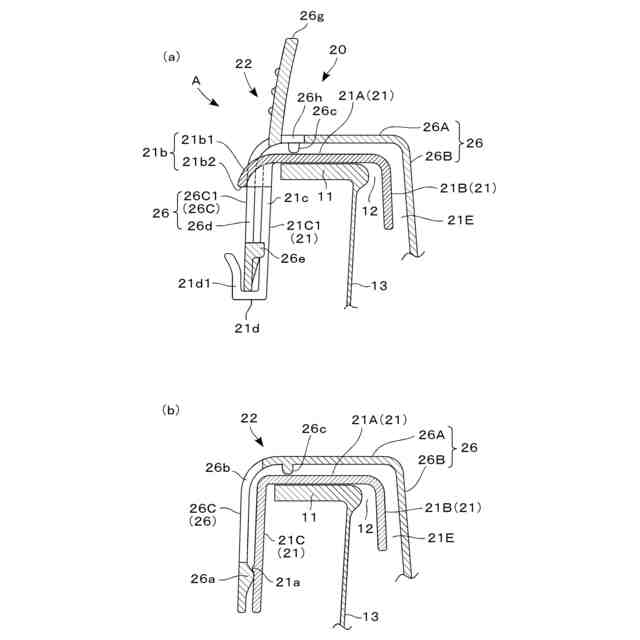

前記ＣＲ機構（Ａ）は、前記上枠外壁（２６Ｃ）の内面に径方向内側に突設された係合突起（２６ｅ）と、前記下枠頂壁（２１Ａ）から径方向外側に向かって突出して前記係合突起（２６ｅ）と係合可能に設けられた上ロック部（２１ｂ）と、前記下枠外壁（２１Ｃ）の下端に形成されて前記係合突起（２６ｅ）を収納可能に設けられた下ロック部（２１ｄ）と、前記上枠外壁（２６Ｃ）に起立設された摘み部（２６ｇ）とを有して形成され、
前記摘み部（２６ｇ）を上方に引き上げる第１操作を行った後に、前記摘み部（２６ｇ）を後方に押し倒す第２操作を行うことにより、前記蓋体（２５）の開蓋が可能とされていることを特徴とする蓋付き容器。
続きを表示（約 270 文字）【請求項２】
上枠外壁（２６Ｃ）の前面に、一対の第１スリット（２６ｆ）が形成されている請求項１記載の蓋付き容器。
【請求項３】
上枠頂壁（２６Ａ）に長孔状の第２スリット（２６ｈ）が形成されている請求項１又は２記載の蓋付き容器。
【請求項４】
前記下枠部（２１）と前記蓋体（２５）との間がヒンジ部（２９）を介して回動可能に連結されている請求項１又は２記載の蓋付き容器。
【請求項５】
前記下枠部（２１）が、前記フランジ（１１）に一体に形成されている請求項１又は２記載の蓋付き容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、チャイルドロック機能を備えた蓋付き容器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
容器内に収容されている内容物の危険度を理解しないままに、幼児等が周囲の大人のしぐさをまねて容器の蓋体を外し、内容物を口に入れて誤食又は誤飲したりすることによる事故を防止すべく、蓋体に幼児等では容易に取り外しのできない機能、即ち、所謂チャイルドロック機構（以下、適宜「ＣＲ機構」という）を備えた蓋付きの容器が知られている（例えば、特許文献１）。
特許文献１の記載の容器は、蓋体の正面側に設けた一対の第１嵌合部と、側面側に設けた第２嵌合部を有し、開口部を開放するには第１嵌合部と第２嵌合部の双方に対して嵌合を解除する操作を要するようにしたことで、チャイルドロック機能を持たせたものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－９５１５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の容器では、開口部を開放する際には、常に正面側の第１嵌合部と側面側の第２嵌合部の双方において解除操作を少なくとも２度行う必要があり、収容される内容物の特性を十分に理解している使用者（大人等）にとっては煩雑であった。
【０００５】
本発明は、上記した従来技術における問題点を解消すべく、幼児等には開けづらく、大人等には簡易な操作で開閉できるようにしたチャイルドロック機構を備えた蓋付き容器を創出することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための手段のうち、本発明の第１の手段は、
内容物を収容する容器本体と、該容器本体の開口部に設けられたフランジに組み付け可能に設けられた蓋部材と、を有する蓋付き容器であって、
前記蓋部材は、前記フランジに組み付く下枠部と、該下枠部に嵌合する上枠部と蓋板とが設けられて前記開口部を閉塞する蓋体と、を備えると共に、前記蓋部材の開閉を許容するＣＲ機構とを有し、
前記下枠部は、下枠頂壁と、該下枠頂壁の内側及び外側に対向配置された下枠内壁及び下枠外壁とを有し、前記上枠部は、上枠頂壁と、該上枠頂壁の内側及び外側に対向配置された上枠内壁及び上枠外壁とを有して形成され、
前記ＣＲ機構は、前記上枠外壁の内面に径方向内側に突設された係合突起と、前記下枠頂壁から径方向外側に向かって突出して前記係合突起と係合可能に設けられた上ロック部と、前記下枠外壁の下端に形成されて前記係合突起を収納可能に設けられた下ロック部と、前記上枠外壁に起立設された摘み部とを有して形成され、

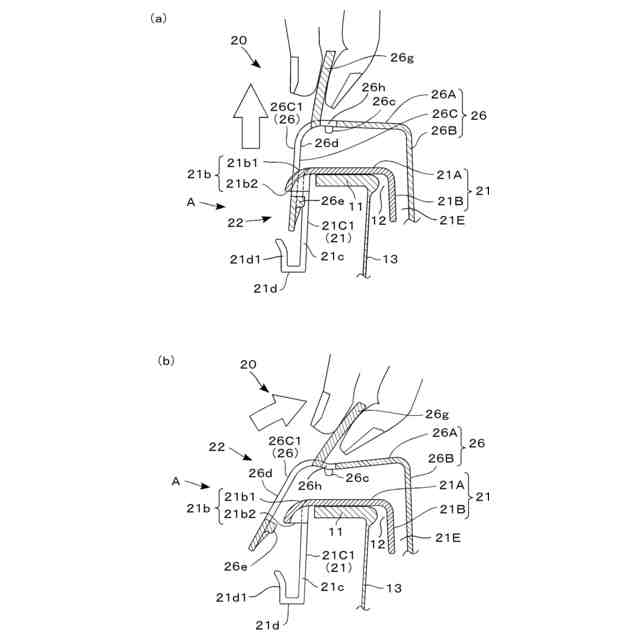

前記摘み部を上方に引き上げる第１操作を行った後に、前記摘み部を後方に押し倒す第２操作を行うことにより、前記蓋体の開蓋が可能とされていることを特徴とする、と云うものである。
本発明の第１の手段では、開蓋するには第１操作に続けて第２操作を行う必要があるため、幼児等における誤食又は誤飲を防止することができると共に、大人等にとっては簡単に操作であるため、容易に開蓋することができる。
【０００７】

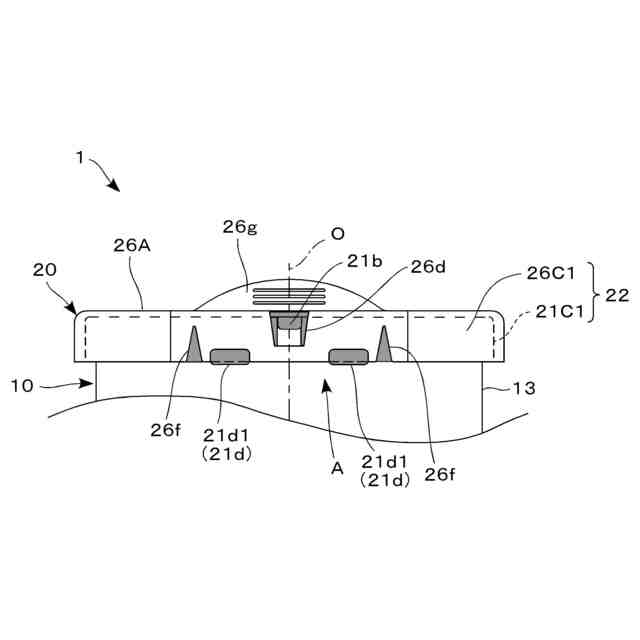

また本発明の第２の手段は、上記第１の手段に、上枠外壁の前面に、一対の第１スリットが形成されている、との手段を加えたものである。
上記手段では、第２操作を行った際に、一対の第１スリット２６ｆの間に位置する上枠前壁２６Ｃ１が前方に容易に弾性変形させることが可能となるため、開蓋時における操作性を向上させることができる。
【０００８】
また本発明の第３の手段は、上記第１又は第２の手段に、上枠頂壁に長孔状の第２スリットが形成されている、との手段を加えたものである。
上記手段では、第２操作を行った際に、第２スリット２６ｈの幅が変形して、上枠前壁２６Ｃ１を前方に容易に弾性変形させることが可能となるため、上記同様に開蓋時における操作性を向上させることができる。
【０００９】
また本発明の第４の手段は、上記第１又は第２の手段に、前記下枠部と前記蓋体との間がヒンジ部を介して回動可能に連結されている、との手段を加えたものである。
上記手段では、蓋体の紛失を防止できると共に、蓋体による開口部の開閉を容易且つ確実に行うことができる。
【００１０】
また本発明の第５の手段は、上記第１又は第２の手段に、前記下枠部が、前記フランジに一体に形成されている、との手段を加えたものである。
上記手段では、部品点数の削減によるコストダウンを達成することが可能となる。
【発明の効果】
（【００１１】以降は省略されています）
