公開番号2025129548
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026251
出願日2024-02-26
発明の名称記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 11/70 20060101AFI20250829BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】カッター刃に対する安全性を向上させることができる記録装置を提供する。
【解決手段】記録装置は、搬送経路に沿って搬送方向に媒体を搬送する搬送部と、搬送部により搬送された媒体に画像を記録する記録部と、搬送経路において媒体を加工するためのカッター刃を有するカッターユニットと、カッターユニットを着脱可能であり、かつ、搬送方向と交差する幅方向に移動するカッターキャリッジと、カッターユニットをカッターキャリッジから取り外すことを規制する規制部と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
搬送経路に沿って搬送方向に媒体を搬送する搬送部と、
前記搬送部により搬送された媒体に画像を記録する記録部と、
前記搬送経路において媒体を加工するためのカッター刃を有するカッターユニットと、
前記カッターユニットを着脱可能であり、かつ、前記搬送方向と交差する幅方向に移動するカッターキャリッジと、
前記カッターユニットを前記カッターキャリッジから取り外すことを規制する規制部と、
を備える、
ことを特徴とする記録装置。
続きを表示（約 2,600 文字）【請求項２】
請求項１に記載の記録装置において、
筐体を備え、
前記筐体は、開口部と、前記開口部を開閉可能である開閉カバーと、を有し、
前記筐体は、少なくとも前記カッターユニット及び前記カッターキャリッジを収容し、かつ、前記開口部を介して前記カッターユニットの前記カッターキャリッジからの取外操作を可能とし、
前記規制部は、前記開口部が閉鎖した状態で前記開閉カバーをロックするカバーロック部を有する、
ことを特徴とする記録装置。
【請求項３】
請求項２に記載の記録装置において、
前記カバーロック部は、ユーザーからの指示に応じて、前記開閉カバーのロックを解除する、
ことを特徴とする記録装置。
【請求項４】
請求項１に記載の記録装置において、
筐体を備え、
前記筐体は、開口部と、前記開口部を開閉可能である開閉カバーと、を有し、
前記筐体は、少なくとも前記カッターユニット及び前記カッターキャリッジを収容し、かつ、前記開口部を介して前記カッターユニットの前記カッターキャリッジからの取外操作を可能とし、
前記カッターキャリッジは、待機位置と着脱位置との間で移動可能であり、
前記規制部は、前記開口部が開放した状態で前記カッターキャリッジが前記待機位置に配置されているときに、前記開口部を介して前記カッターユニットの前記カッターキャリッジからの取外操作を規制する規制壁を有する、
ことを特徴とする記録装置。
【請求項５】
請求項４に記載の記録装置において、
前記カッターキャリッジは、ユーザーからの指示に応じて前記待機位置から前記着脱位置に移動する、
ことを特徴とする記録装置。
【請求項６】
請求項４に記載の記録装置において、
前記カッターキャリッジは、前記カッターユニットを装着しているときに前記カッターユニットを固定するユニット固定部を有し、
前記ユニット固定部は、前記カッターユニットを固定する固定位置と、前記カッターユニットを固定しない解除位置との間で移動可能であり、
前記ユニット固定部が前記解除位置に配置されている状態で、前記カッターキャリッジが前記着脱位置から前記待機位置に向かって移動するときに、前記規制壁は、前記ユニット固定部との当接により、前記カッターキャリッジの前記待機位置への移動を規制する、
ことを特徴とする記録装置。
【請求項７】
請求項１～請求項６のうち何れか一項に記載の記録装置において、
第１当接部を備え、
前記カッターキャリッジは、
前記カッターユニットを装着している状態で前記カッターユニットを固定する固定位置と、前記カッターユニットを固定しない解除位置との間で移動可能であるユニット固定部と、
前記ユニット固定部が前記固定位置に配置されている状態で前記ユニット固定部をロックすることができるユニットロック部と、
を有し、
前記規制部は、前記ユニットロック部を有し、
前記第１当接部は、前記ユニットロック部との当接により、前記ユニットロック部に前記ユニット固定部をロックさせる、
ことを特徴とする記録装置。
【請求項８】
請求項１～請求項６のうち何れか一項に記載の記録装置において、
第２当接部を備え、
前記カッターキャリッジは、
前記カッターユニットを装着している状態で前記カッターユニットを固定する固定位置と、前記カッターユニットを固定しない解除位置との間で移動可能であるユニット固定部と、
前記ユニット固定部が前記固定位置に配置されている状態で前記ユニット固定部をロックすることができるユニットロック部と、
を有し、
前記規制部は、前記ユニットロック部を有し、
前記第２当接部は、前記ユニットロック部との当接により、前記ユニットロック部に前記ユニット固定部のロックを解除させる、
ことを特徴とする記録装置。
【請求項９】
請求項１～請求項６のうち何れか一項に記載の記録装置において、
第１当接部と、
第２当接部と、
を備え、
前記カッターキャリッジは、
前記カッターユニットを装着している状態で前記カッターユニットを固定する固定位置と、前記カッターユニットを固定しない解除位置との間で移動可能であるユニット固定部と、
前記ユニット固定部が前記固定位置に配置されている状態で前記ユニット固定部をロックすることができるユニットロック部と、
を有し、
前記カッターキャリッジは、待機位置と着脱位置との間で移動可能であり、
前記規制部は、前記ユニットロック部を有し、
前記カッターキャリッジが前記着脱位置から前記待機位置に移動したときに、前記第１当接部は、前記ユニットロック部との当接により、前記ユニットロック部に前記ユニット固定部をロックさせ、
前記カッターキャリッジが前記待機位置から前記着脱位置に移動したときに、前記第２当接部は、前記ユニットロック部との当接により、前記ユニットロック部に前記ユニット固定部のロックを解除させる、
ことを特徴とする記録装置。
【請求項１０】
請求項１～請求項６のうち何れか一項に記載の記録装置において、
前記カッターキャリッジは、
前記カッターユニットを装着している状態で前記カッターユニットを固定する固定位置と、前記カッターユニットを固定しない解除位置との間で移動可能であるユニット固定部と、
前記ユニット固定部が前記固定位置に配置されている状態で前記ユニット固定部をロックすることができるユニットロック部と、
を有し、
前記ユニット固定部は、前記固定位置から解除方向に移動することにより前記解除位置に移動可能であり、
前記ユニットロック部は、前記解除方向と交差する変位方向に変位する変位部を有し、
前記変位部は、前記ユニット固定部の前記固定位置から前記解除方向への移動を前記変位方向への変位により許容する、
ことを特徴とする記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記録装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
例えば特許文献１のように、搬送経路に沿って搬送される媒体に記録する記録装置において、媒体がカッター刃により加工されることが開示されている。このような記録装置において、媒体の幅方向に移動可能なカッターキャリッジに対して、カッター刃が収容されるカッターユニットが着脱可能に構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３２６３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような記録装置では、ユーザーが意図せずにカッターキャリッジからカッターユニットを取り外してしまうと、カッターユニットから露出するカッター刃に接触してしまうおそれがあった。このように、カッター刃に対する安全性を向上させることが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する記録装置は、搬送経路に沿って搬送方向に媒体を搬送する搬送部と、前記搬送部により搬送された媒体に画像を記録する記録部と、前記搬送経路において媒体を加工するためのカッター刃を有するカッターユニットと、前記カッターユニットを着脱可能であり、かつ、前記搬送方向と交差する幅方向に移動するカッターキャリッジと、前記カッターユニットを前記カッターキャリッジから取り外すことを規制する規制部と、を備える。
【図面の簡単な説明】
【０００６】
図１は、第１実施形態の記録装置を示す斜視図である。

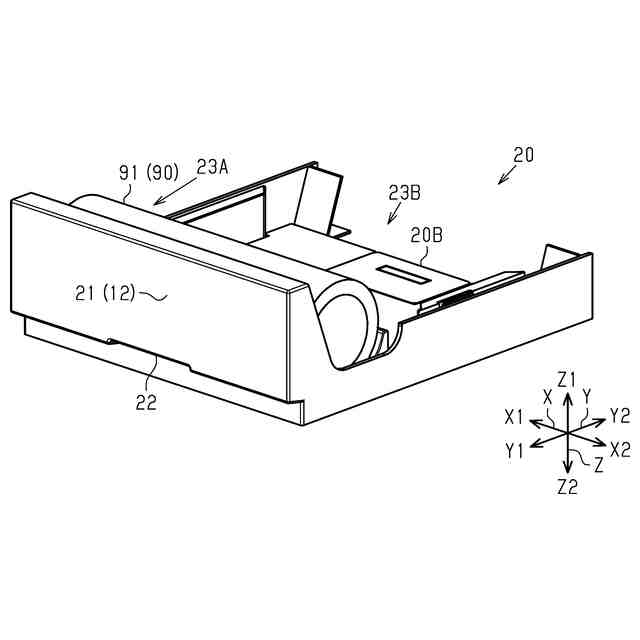

図２は、第１実施形態の収容カセットを示す斜視図である。
図３は、第１実施形態の記録装置を示す斜視図である。
図４は、第１実施形態の記録装置を示す説明図である。

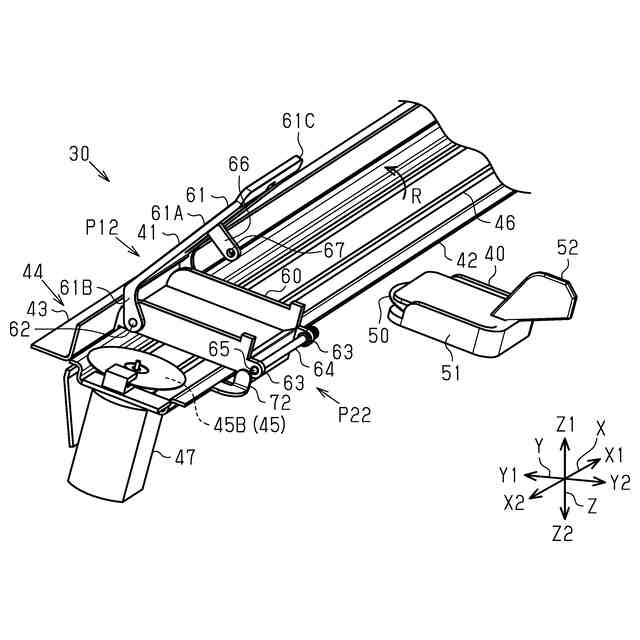

図５は、第１実施形態の切断部を示す斜視図である。

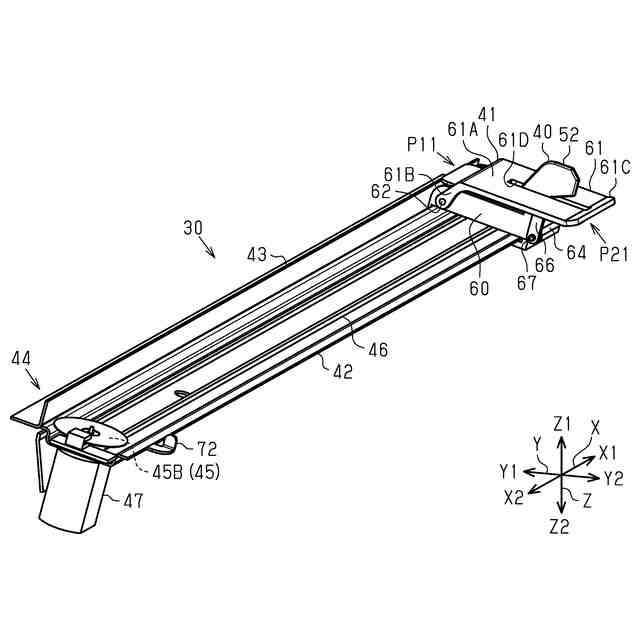

図６は、第１実施形態の切断部を示す斜視図である。

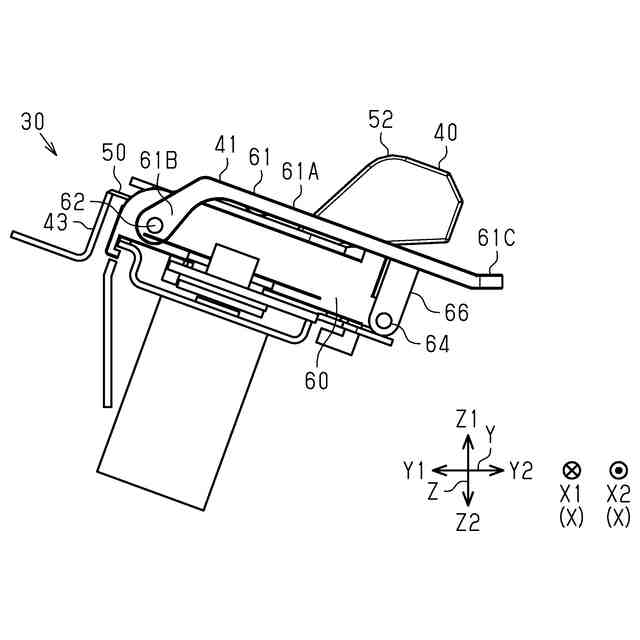

図７は、第１実施形態の切断部を示す側面図である。

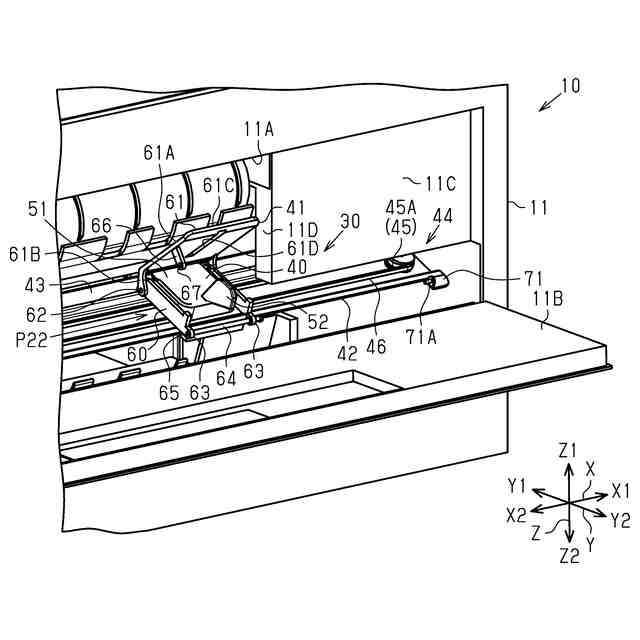

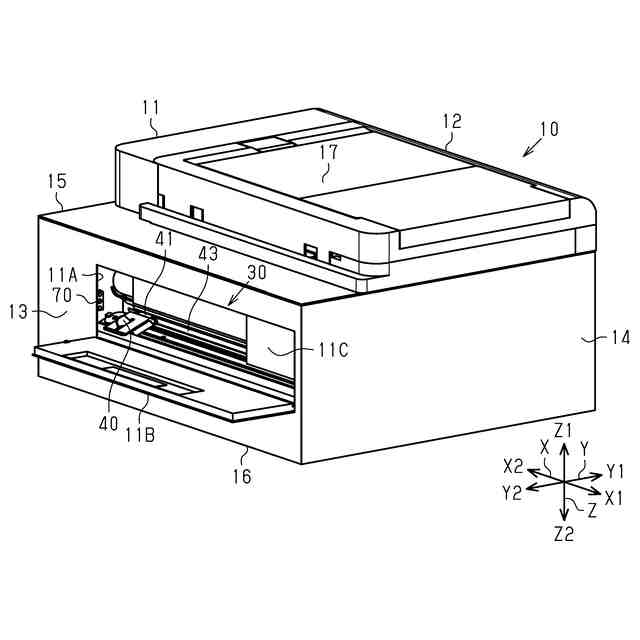

図８は、第１実施形態の記録装置を示す斜視図である。

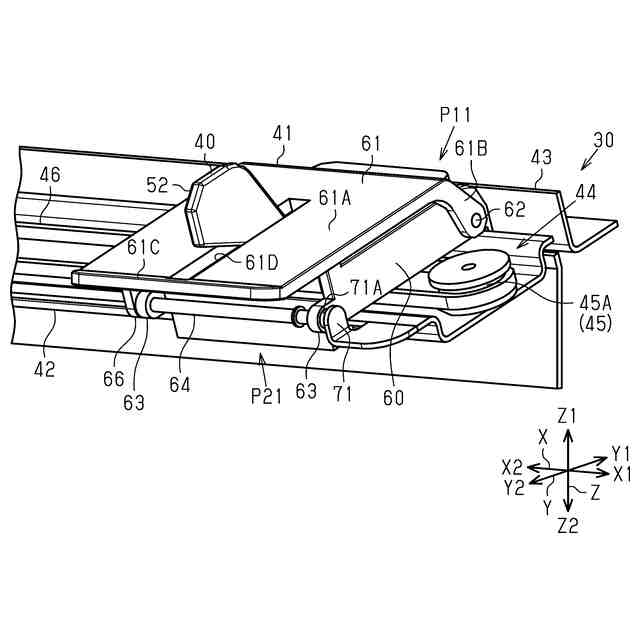

図９は、第１実施形態の切断部を示す斜視図である。
図１０は、第１実施形態の切断部を示す斜視図である。
図１１は、第１実施形態の交換制御処理を示すフローチャートである。
図１２は、第２実施形態の切断部を示す斜視図である。
図１３は、第２実施形態の切断部を示す斜視図である。
【発明を実施するための形態】
【０００７】
［第１実施形態］
以下、記録装置の一実施形態について説明する。以下の説明では、鉛直方向Ｚと交差する方向を幅方向Ｘとし、鉛直方向Ｚ及び幅方向Ｘと交差する方向を前後方向Ｙとする。幅方向Ｘのうち一方を第１幅方向Ｘ１とし、幅方向Ｘのうち他方を第２幅方向Ｘ２とする。前後方向Ｙのうち一方を前方Ｙ１とし、前後方向Ｙのうち他方を後方Ｙ２とする。鉛直方向Ｚのうち上方を上方Ｚ１とし、鉛直方向Ｚのうち下方を下方Ｚ２とする。
【０００８】
＜記録装置１０の構成＞
図１に示すように、記録装置１０は、図４に示す媒体９０に画像を記録する装置である。記録装置１０は、液体を吐出することにより媒体９０に画像を記録する装置であってもよい。液体は、例えばインクであってもよい。液体は、例えば複数種類の色であっても１種類の色であってもよい。媒体９０は、例えば図４に示すロール紙９１及び用紙９２であってもよい。ロール紙９１は、ロール状の媒体９０である。用紙９２は、シート状の媒体９０である。用紙９２は、普通紙である。記録装置１０は、複数種類の媒体９０に記録を行ことができる装置であってもよい。
【０００９】
記録装置１０は、筐体１１を備える。筐体１１は、記録装置１０の外装である。筐体１１は、記録装置１０の前面１２、背面１３、左側面１４、右側面１５、底面１６及び天面１７を構成するが、これに限定されない。筐体１１は、少なくとも記録装置１０の前面１２の一部、背面１３の一部、左側面１４の一部、右側面１５の一部、底面１６の一部及び天面１７の一部を構成してもよい。筐体１１は、記録装置１０を構成する各種部材を収容する。
【００１０】
記録装置１０は、操作パネル１８を備える。操作パネル１８は、前面１２に設けられてもよい。操作パネル１８は、タッチパネルであってもよい。操作パネル１８は、操作部１８Ａと、表示部１８Ｂとを備えてもよい。操作部１８Ａは、ユーザーによって操作可能である。操作部１８Ａは、複数の操作領域から構成されてもよい。表示部１８Ｂは、記録装置１０に関する情報を表示する。
（【００１１】以降は省略されています）
