公開番号2025129359
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025113550,2021128442
出願日2025-07-04,2021-08-04
発明の名称筆記具
出願人株式会社パイロットコーポレーション
代理人
主分類B43K 3/00 20060101AFI20250828BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】筆記体の軸筒内でのガタつきを抑制する効果を維持することができ、また、筆記体を交換する場合に、ユーザーが環状部材を外す必要がなく、環状部材の紛失を防止する。
【解決手段】前端に開口を有する軸筒と、軸筒に収容された筆記体と、軸筒の内面に装着された環状部材と、を備える。筆記体は、ペン先と、インキを内部に収容したインキ収容管を備える。軸筒は、少なくとも、ペン先が突出される開口を備えた前軸と、該前軸に着脱自在に螺着される後軸と、からなる。環状部材は、前軸の後部に装着されており、筆記体は、環状部材に遊貫して設けられる。

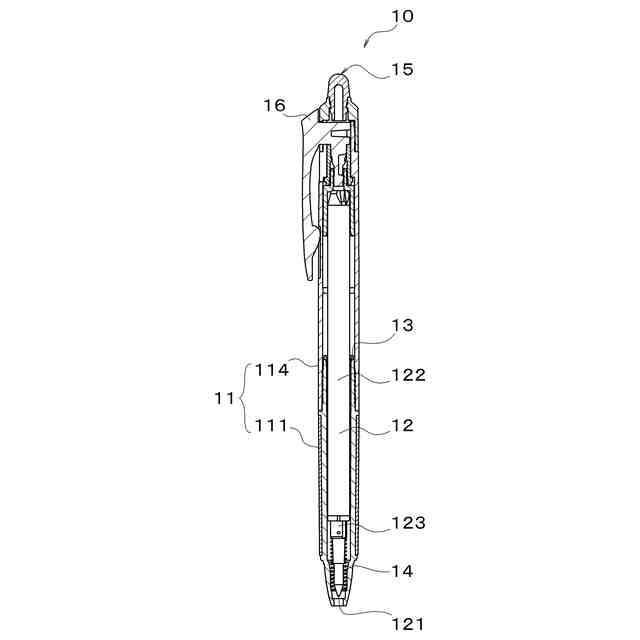

【選択図】図1
特許請求の範囲【請求項１】
前端に開口を有する軸筒と、
前記軸筒に収容された筆記体と、
前記軸筒の内面に装着された環状部材と、を備え、
前記筆記体は、ペン先と、インキを内部に収容したインキ収容管を備え、
前記軸筒は、少なくとも、前記ペン先が突出される前記開口を備えた前軸と、該前軸に着脱自在に螺着される後軸と、からなり、

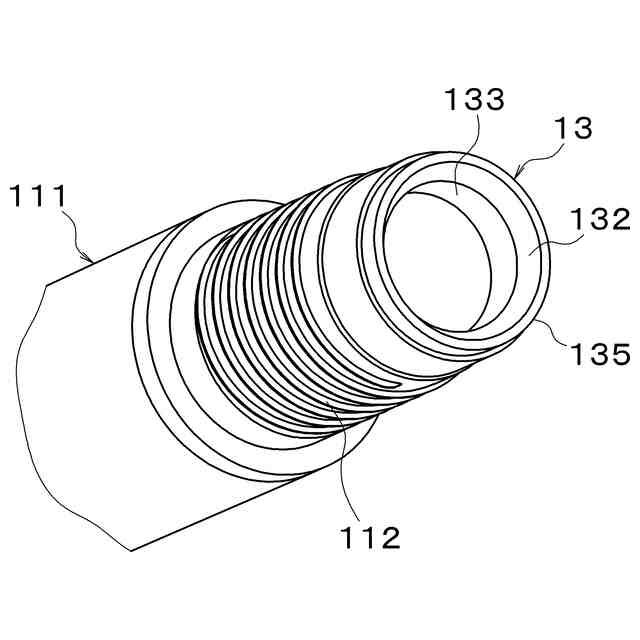

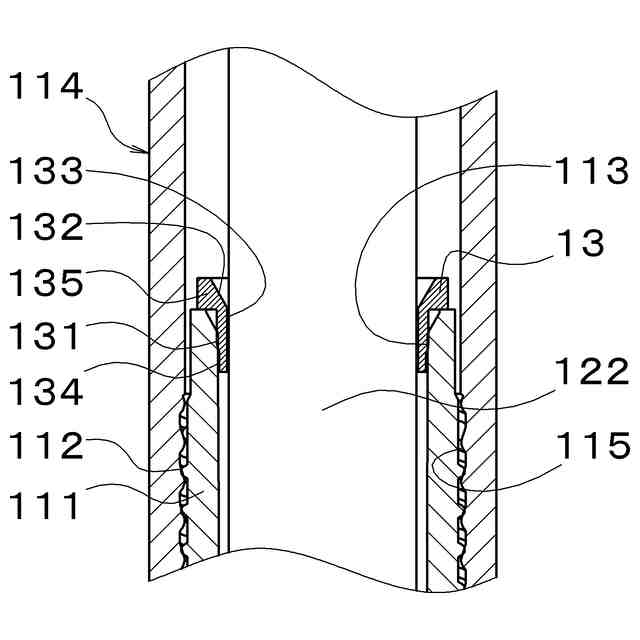

前記環状部材は、前記前軸の後端外面に嵌合されており、
前記筆記体は、前記環状部材に遊貫して設けられ、

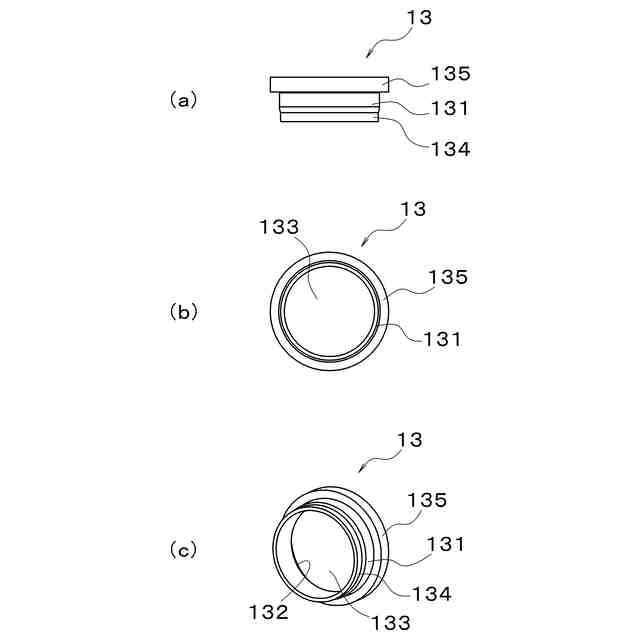

前記環状部材は、前記前軸の後端外面と嵌合する前軸嵌合部と、前後方向に貫通する貫通孔と、前記前軸の後端に当接する鍔部と、を備えることを特徴とする筆記具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筆記具に関する。詳細には、筆記具の軸筒に筆記体を収容した筆記具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、軸筒と、軸筒内に収容可能なレフィルと、軸筒とレフィルとの間に組み付けられる支持部材と、該支持部材よりも後方に配置され、レフィルを後方に向けて付勢するリターンスプリングと、を備え、支持部材は、該支持部材に片持ち支持されたレフィルの前部が所定の外力により振動した際に、該レフィルの前部が軸筒の内周面又は先端開口に衝突することがない前後方向の所定の位置に組み付けられた、ことを特徴とする筆記具が開示されている。
【０００３】
当該筆記具によれば、外部から加えられるレフィルへの衝撃を従来よりも低減することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４２３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された構成では、支持部材（本願の環状部材に相当）は、レフィル（本願の筆記体に相当）に側方（径方向）から取り付けることができると共に、その軸線方向の取り付け位置を調節可能である。すなわち、支持部材は、その軸線方向における配置位置をユーザーが容易に調整することができるものである。このため、筆記具の使用中などに支持部材が前後方向に予期せず動いてしまい、レフィルへの衝撃を低減する所望の効果を維持することが困難となるおそれがある。
【０００６】
また、特許文献１に開示された構成では、支持部材をレフィルに容易に組み付けることができ、また、レフィルを交換する場合にも、支持部材を容易に組み替えることができる。このため、レフィルを交換する場合には、ユーザーが支持部材を外す必要があり、その際に、支持部材を紛失してしまうおそれがある。
【０００７】
本発明は以上のような知見に鑑みてなされたものであり、その目的とするところは、環状部材が前後方向に予期せず動くことがなく、筆記体の軸筒内でのガタつきを抑制する効果を維持することができ、また、筆記体を交換する場合に、ユーザーが環状部材を外す必要がなく、環状部材の紛失を防止することができる筆記具を提供することである。
【課題を解決するための手段】
【０００８】
本発明の筆記具は、前端に開口を有する軸筒と、前記軸筒に収容された筆記体と、前記軸筒の内面に装着された環状部材と、を備え、前記筆記体は、ペン先と、インキを内部に収容したインキ収容管を備え、前記軸筒は、少なくとも、前記ペン先が突出される前記開口を備えた前軸と、該前軸に着脱自在に螺着される後軸と、からなり、前記環状部材は、前記前軸の後部に装着されており、前記筆記体は、前記環状部材に遊貫して設けられる。
【０００９】
本発明によれば、環状部材は、前軸の後部に装着されており、筆記体は、環状部材に遊貫して設けられることから、環状部材が前後方向に予期せず動くことがなく、筆記体の軸筒内でのガタつきを抑制する効果を維持することができる。また、筆記体を交換する場合に、ユーザーが環状部材を外す必要がなく、環状部材の紛失を防止することができる。
【００１０】
好ましくは、前記筆記具は、前記筆記体を前記軸筒内に前後方向に移動可能に収容し、前記筆記体を後方に付勢する弾発体を前記前軸内に収容し、前記弾発体の後方付勢に抗して前記筆記体を前方移動させることにより前記ペン先を前記開口から突出状態にする出没機構を備えた出没式筆記具である。
（【００１１】以降は省略されています）
