発明の名称液体吐出装置
出願人ブラザー工業株式会社
代理人弁理士法人有古特許事務所
主分類B41J 2/14 20060101AFI20250812BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液体の循環する流れを阻害せず、液体中の色材の沈降を抑制することのできる液体吐出装置を提供する。
【解決手段】液体吐出装置1は、液体を吐出する複数のノズル5と、複数のノズル5に連通する複数の圧力室52と、複数の圧力室52に連通する複数の個別供給路51に接続された共通供給路30と、複数の圧力室52に連通する複数の個別回収路53に接続された共通回収路40と、シート状のフィルタ部材61と、を備える。フィルタ部材61は、共通供給路40の途中に位置して液体の通流を許容すると共に液体中の異物を捕獲するフィルタ部分70と、共通回収路40の途中に位置して共通回収路40の壁面41a,41bから通流中心へ向けて延設された可撓性の延設部分72と、延設部分72により囲まれて共通回収路40を流れる液体を通す開口部分73と、を有する。
【選択図】図7
特許請求の範囲【請求項１】
液体を吐出する複数のノズルと、
複数の前記ノズルのそれぞれに連通する複数の圧力室と、
複数の圧力室に連通する複数の個別供給路に接続された共通供給路と、
複数の圧力室に連通する複数の個別回収路に接続された共通回収路と、
シート状のフィルタ部材と、を備え、
前記フィルタ部材は、
前記共通供給路の途中に位置して液体の通流を許容すると共に液体中の異物を捕獲するフィルタ部分と、
前記共通回収路の途中に位置して前記共通回収路の壁面から通流中心へ向けて延設された可撓性の延設部分と、
前記延設部分により囲まれて前記共通回収路を流れる液体を通す開口部分と、を有する、
液体吐出装置。
続きを表示（約 550 文字）【請求項２】
前記共通回収路は、複数の共通回収支流路と、複数の前記共通回収支流路からの液体が合流すると共に所定方向に長寸を成す共通回収本流路と、を有し、
前記延設部分は、前記共通回収本流路の途中に位置すると共に、前記共通回収本流路の長手方向に沿った壁面から延設されている、
請求項１に記載の液体吐出装置。
【請求項３】
前記共通回収路は、複数の共通回収支流路と、複数の前記共通回収支流路からの液体が合流すると共に所定方向に長寸を成す共通回収本流路と、を有し、
前記延設部分は、前記共通回収本流路の途中に位置すると共に、前記共通回収本流路の短手方向に沿った壁面から延設されている、
請求項１に記載の液体吐出装置。
【請求項４】
前記延設部分は、前記共通回収路の壁面のうち互いに対向する一方の壁面の一部と他方の壁面の一部との間を接続する架設部分を有する、
請求項１に記載の液体吐出装置。
【請求項５】
前記開口部分の開口径は前記ノズルの開口径よりも大きい、
請求項１に記載の液体吐出装置。
【請求項６】
前記フィルタ部材は、樹脂製である、
請求項１に記載の液体吐出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体を吐出する液体吐出装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来の液体吐出装置として、例えば特許文献１に記載されたような液体が循環する構成が知られている。この液体吐出装置が備える液体吐出ヘッドは、複数のノズルと、各ノズルに連通する圧力室と、各圧力室に連通する個別供給流路および個別回収流路と、を備えている。そして、供給タンクから個別供給流路を経て圧力室に供給された液体は、圧力室で吐出圧力が付与されるとノズルから吐出される。また、ノズルから吐出されなかった残りの液体は、圧力室から個別回収流路を経て回収タンクへ回収され、回収タンク内の液体はポンプにより供給タンクへ戻される。
【０００３】
また、供給タンクと複数の個別供給流路との間には、１つの本流と複数の支流とを含む共通供給流路が設けられている。そして、供給タンクからの液体は、供給ポートから本流に入り、次に複数の支流に分岐して流れた後、各支流に接続された複数の個別供給流路へ供給される。同様に、回収タンクと複数の個別回収流路との間には、１つの本流と複数の支流とを含む共通回収流路が設けられている。そして、各個別回収流路からの液体は、各支流にて合流し、さらに本流にて合流した後、回収ポートを経て回収タンクに回収される。
【０００４】
このような特許文献１の液体吐出ヘッドはさらにダンパ部材を備えている。ダンパ部材は、供給側の支流の上方および回収側の支流の上方を覆い、各支流を覆う部分が変位可能な壁面となっている。また、このダンパ部材は、供給側の本流の途中および回収側の本流の途中に介在する部分も有し、この部分は各本流を流れる液体中の異物を捕獲するフィルタを成している。このように、１つのダンパ部材が、ダンパ機能およびフィルタ機能という２つの機能を果たしている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１５１９４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の液体吐出ヘッドは、上述したようにノズルに対して上流側である供給側の流路、および、ノズルに対して下流側である回収側の流路、の何れにもフィルタが設けられている。この場合、ノズルから気泡が進入すると、この気泡は液体の流れに沿って回収側へ向かうが、回収側のフィルタに押しとどめられてフィルタの手前に溜まってしまう。すると、溜まった気泡がフィルタを閉塞して液体の循環を阻害されるため、液体に含まれる顔料等の色材が沈降するという課題が生じる。
【０００７】
そこで本開示は、液体の循環する流れを阻害せず、液体中の色材の沈降を抑制することのできる液体吐出装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の第１の態様に係る液体吐出装置は、液体を吐出する複数のノズルと、複数の前記ノズルのそれぞれに連通する複数の圧力室と、複数の圧力室に連通する複数の個別供給路に接続された共通供給路と、複数の圧力室に連通する複数の個別回収路に接続された共通回収路と、シート状のフィルタ部材と、を備え、前記フィルタ部材は、前記共通供給路の途中に位置して液体の通流を許容すると共に液体中の異物を捕獲するフィルタ部分と、前記共通回収路の途中に位置して前記共通回収路の壁面から通流中心へ向けて延設された可撓性の延設部分と、前記延設部分により囲まれて前記共通回収路を流れる液体を通す開口部分と、を有する。
【発明の効果】
【０００９】
本開示に係る液体吐出装置によれば、共通回収路にはフィルタを設けず、かつ、共通回収路の壁面から延設された延設部分が、液体の循環する流れにより揺動する。これにより、液体の循環を阻害せず、共通回収路内の液体を攪拌して液体中の色材の沈降を抑制することができる。
【図面の簡単な説明】
【００１０】

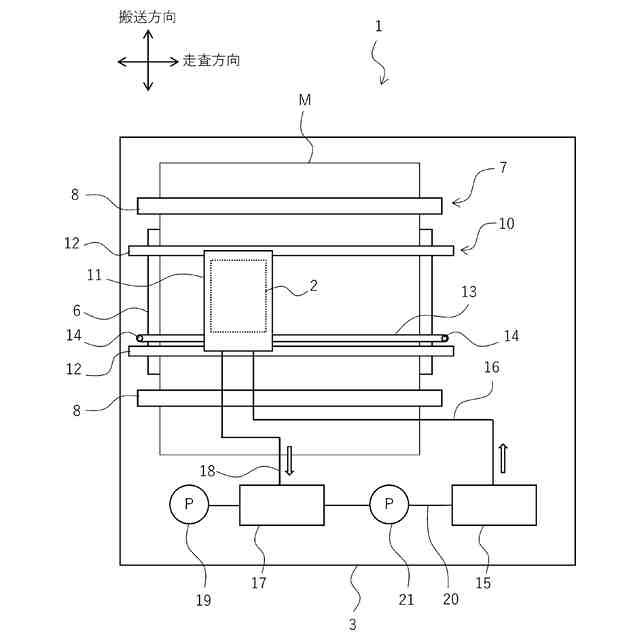

図１は、液体吐出装置の模式図である。

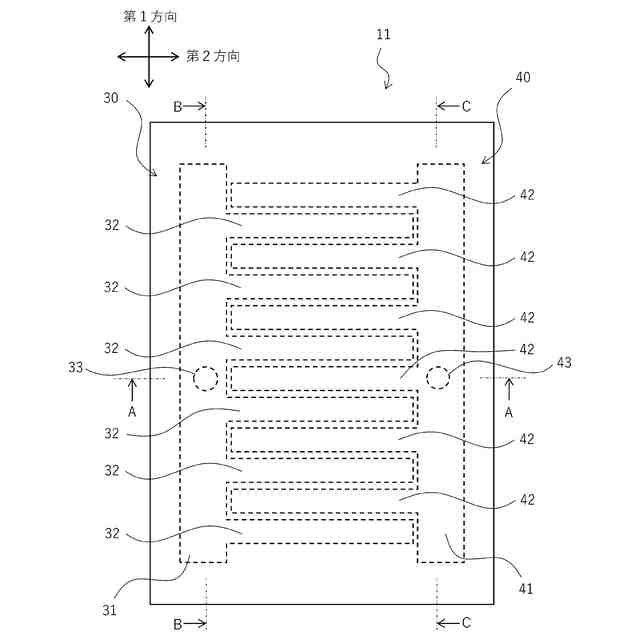

図２は、吐出ヘッドを平面視して内部に形成されている液体流路の一部を破線で示した模式図である。

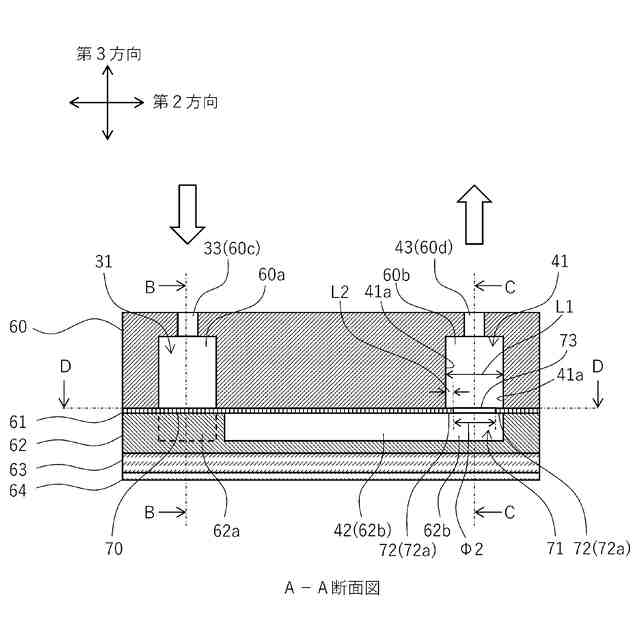

図３は、吐出ヘッドについての図２のＡ－Ａ矢視断面図である。

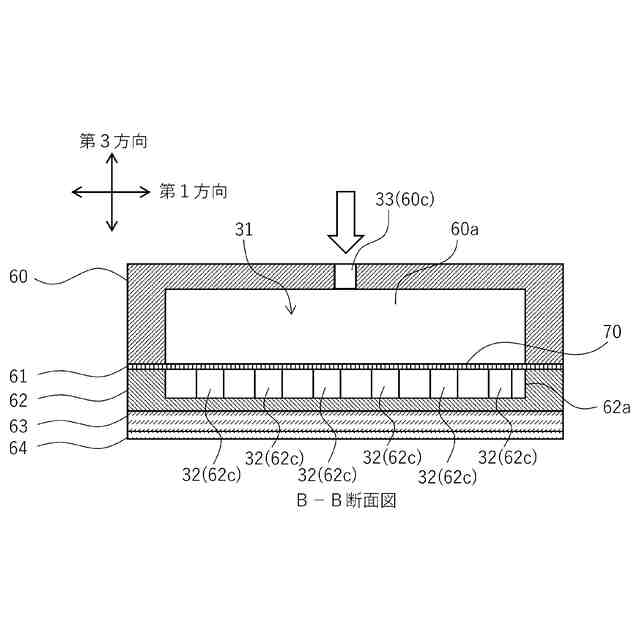

図４は、吐出ヘッドについての図２のＢ－Ｂ矢視断面図である。

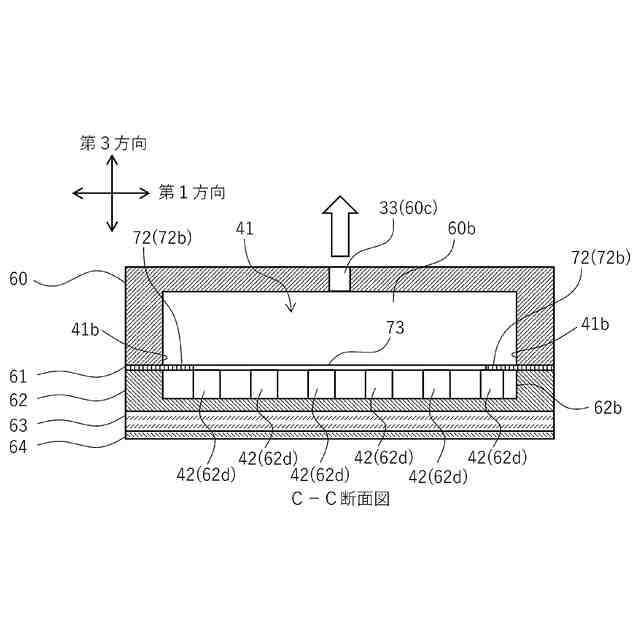

図５は、吐出ヘッドについての図２のＣ－Ｃ矢視断面図である。
図６は、ノズルへインクが供給される流路およびノズルからインクが回収される流路を示す模式的な斜視図である。
図７Ａはフィルタ部材の構成を示す模式図であり、図７Ｂはフィルタ部材の変形例１に係る構成を示す模式図であり、図７Ｃはフィルタ部材の変形例２に係る構成を示す模式図である。
【発明を実施するための形態】
