公開番号2025119365
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014229
出願日2024-02-01
発明の名称電線保持用クリップ、電線保持構造、ワイヤハーネス
出願人古河AS株式会社,古河電気工業株式会社
代理人個人
主分類H01R 13/56 20060101AFI20250806BHJP(基本的電気素子)
要約【課題】一般的なコネクタに対しても適用可能であり、電線経路を規制することが可能な電線保持用クリップ等を提供する。

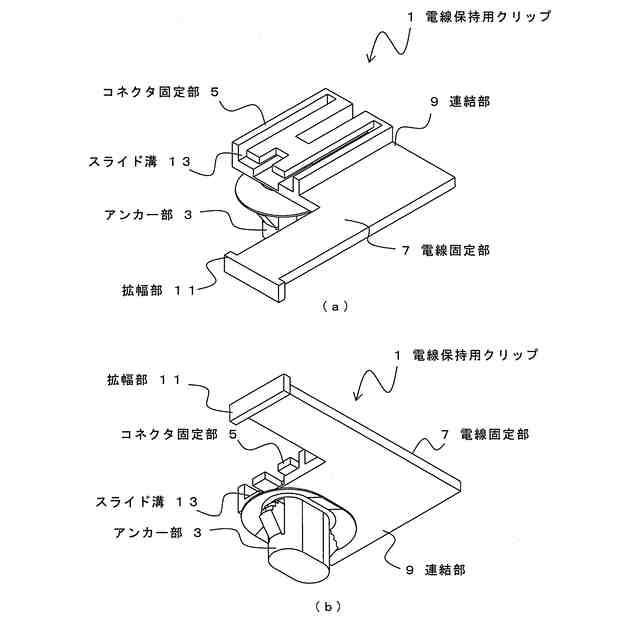

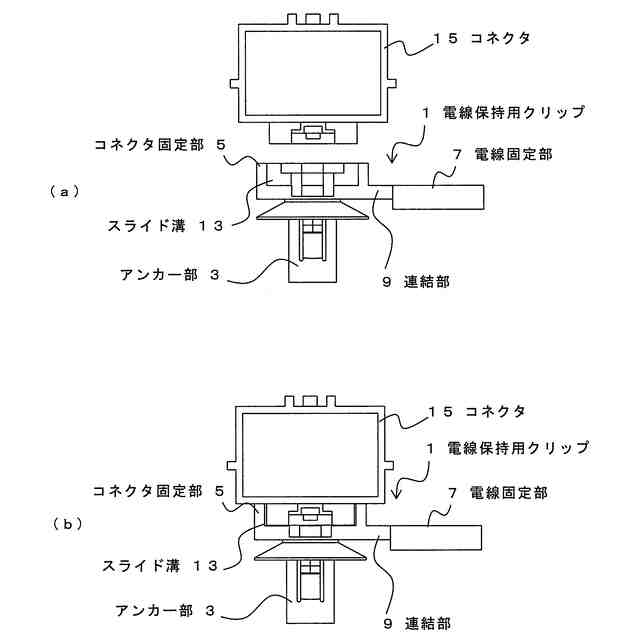

【解決手段】電線保持用クリップ1は、アンカー部3、コネクタ固定部5、電線固定部7、及び連結部9等から構成される。アンカー部3は、車体などの固定対象に固定される部位である。アンカー部3の上部には、コネクタ固定部5が配置される。コネクタ固定部5には、コネクタを固定可能である。コネクタ固定部5の側方には、電線を固定可能な電線固定部7が配置される。電線固定部7とコネクタ固定部5とは、連結部9によって連結される。すなわち、連結部9は、コネクタ固定部5の側方において、電線固定部7との間に形成され、電線固定部7とコネクタ固定部5とが連結部9を介して一体化される。
【選択図】図1

特許請求の範囲【請求項１】
電線とコネクタを保持することが可能な電線保持用クリップであって、
固定対象に固定されるアンカー部と、
コネクタを固定可能なコネクタ固定部と、
電線を固定可能な電線固定部と、
を具備し、
前記アンカー部は、前記コネクタ固定部又は前記電線固定部の下部に配置され、
前記電線固定部と前記コネクタ固定部とが連結部を介して一体化されることを特徴とする電線保持用クリップ。
続きを表示（約 850 文字）【請求項２】
前記コネクタ固定部に固定されるコネクタの軸方向と、前記電線固定部で固定される電線の軸方向が略同一方向となるように前記コネクタ固定部と前記電線固定部とが前記連結部で連結されることを特徴とする請求項１記載の電線保持用クリップ。
【請求項３】
前記電線固定部は平板状であり、前記電線固定部が、前記連結部に対して、前記電線固定部で固定される電線の軸方向に突出することを特徴とする請求項２に記載の電線保持用クリップ。
【請求項４】
前記アンカー部は、前記コネクタ固定部の下方に配置され、
前記電線固定部は、前記アンカー部よりも、前記コネクタ固定部における電線取り出し方向側にずれた位置に配置されることを特徴とする請求項１記載の電線保持用クリップ。
【請求項５】

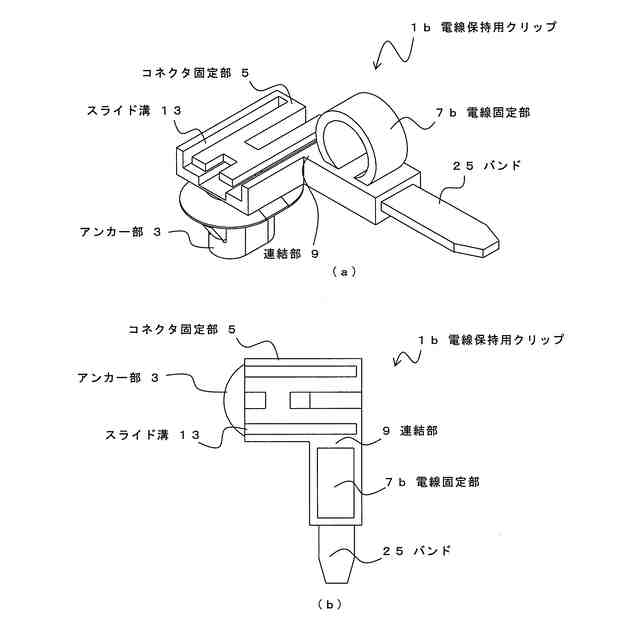

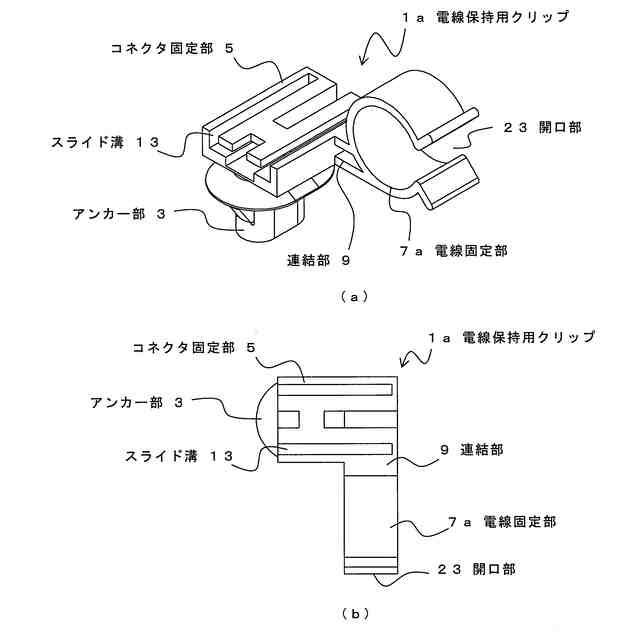

前記電線固定部は、電線を挿通して保持可能なバンド又はクリップ状であることを特徴とする請求項４記載の電線保持用クリップ。
【請求項６】

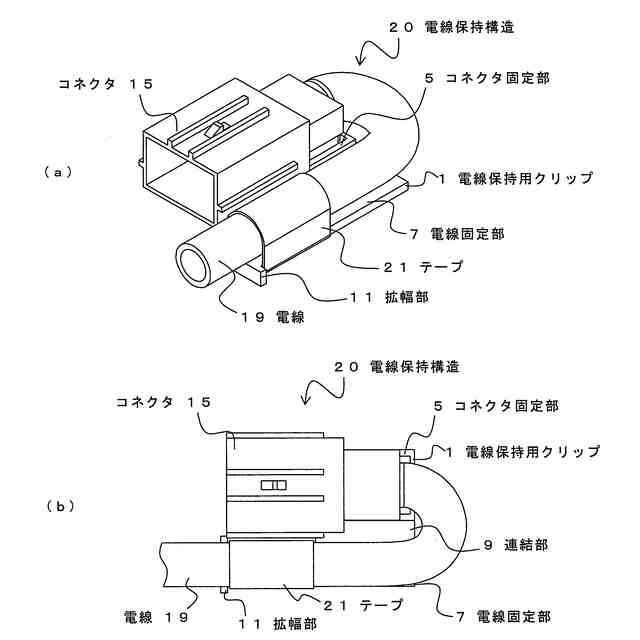

請求項３記載の電線保持用クリップに電線及びコネクタが固定された電線保持構造であって、
前記コネクタ固定部にコネクタが固定され、
前記電線固定部において電線がテープで固定されることを特徴とする電線保持構造。
【請求項７】

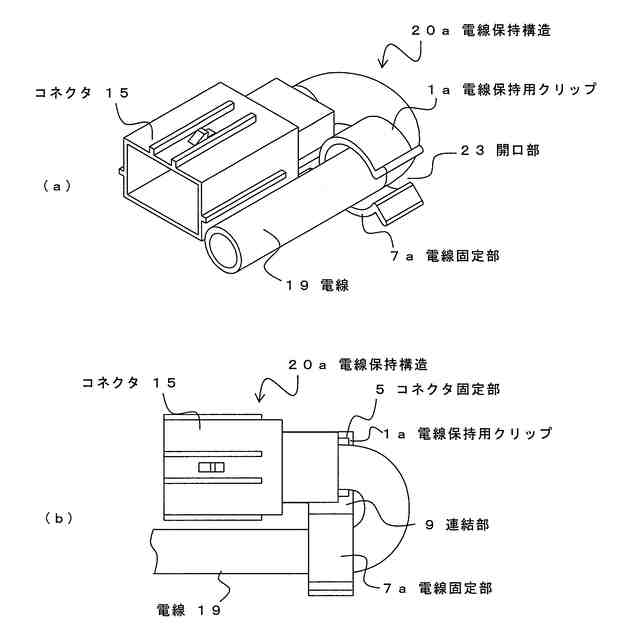

請求項５記載の電線保持用クリップに電線及びコネクタが固定された電線保持構造であって、
前記コネクタ固定部にコネクタが固定され、
電線が前記バンド又はクリップ状の前記電線固定部に挿通されて固定されることを特徴とする電線保持構造。
【請求項８】
請求項１から請求項５のいずれかに記載の電線保持用クリップで保持されたワイヤハーネスであって、
複数の電線からなり、少なくとも一部の電線の端部にコネクタを有し、
前記コネクタ固定部にコネクタが固定され、
前記電線固定部に一部の電線が固定されることを特徴とするワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば自動車において配索される電線を固定するための電線保持用クリップ等に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば、自動車等に用いられているワイヤハーネスは、車体の所定の部位に配索される。ワイヤハーネスは、各種の電気機器と接続されるため、一端にコネクタが接続される。コネクタの固定と、コネクタに対する電線の配索経路の規制のため、例えば、電線をコネクタの後端部にテープで固定する方法がある。
【０００３】
しかし、一般的なコネクタには、テープ止めの突起等がないため、テープがコネクタから外れてしまい、コネクタに固定されていた電線がコネクタから脱落する場合がある。
【０００４】
これに対し、コネクタの後端側に取り付けることが可能であり、電線の取り出し方向を規制することが可能な電線経路規制用カバーが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－１３０６８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、特許文献１は、電線経路規制用カバーを装着することが可能なコネクタに対しては適用可能であるが、装着ができない一般的なコネクタに対しては適用することができない。
【０００７】
本発明は、このような問題に鑑みてなされたもので、一般的なコネクタに対しても適用可能であり、電線経路を規制することが可能な電線保持用クリップ等を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前述した目的を達するために第１の発明は、電線とコネクタを保持することが可能な電線保持用クリップであって、固定対象に固定されるアンカー部と、コネクタを固定可能なコネクタ固定部と、電線を固定可能な電線固定部と、を具備し、前記アンカー部は、前記コネクタ固定部又は前記電線固定部の下部に配置され、前記電線固定部と前記コネクタ固定部とが連結部を介して一体化されることを特徴とする電線保持用クリップである。
【０００９】
前記コネクタ固定部に固定されるコネクタの軸方向と、前記電線固定部で固定される電線の軸方向が略同一方向となるように前記コネクタ固定部と前記電線固定部とが前記連結部で連結されてもよい。
【００１０】
前記電線固定部は平板状であり、前記電線固定部が、前記連結部に対して、前記電線固定部で固定される電線の軸方向に突出してもよい。
（【００１１】以降は省略されています）
