公開番号2025143860
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043326
出願日2024-03-19
発明の名称端子カバー構造及び電気接続箱
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人,個人,個人,個人
主分類H02G 3/16 20060101AFI20250925BHJP(電力の発電,変換,配電)
要約【課題】端子カバーの開閉作業の作業性を向上させることができる端子カバー構造及び電気接続箱の提供を目的とする。

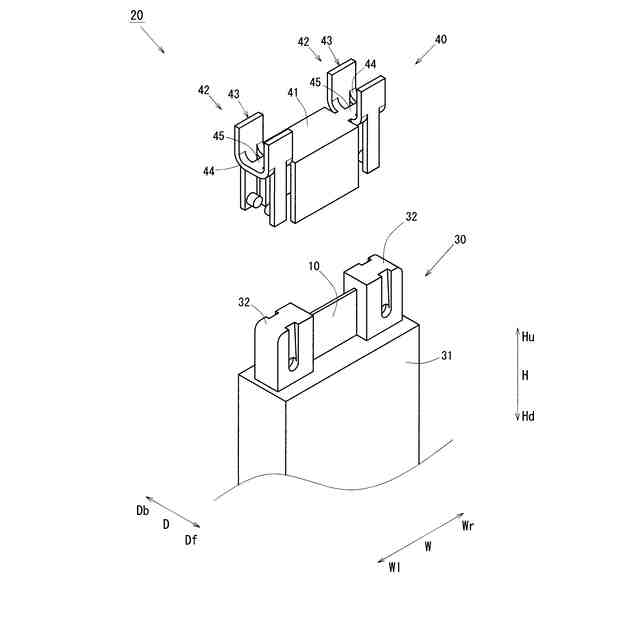

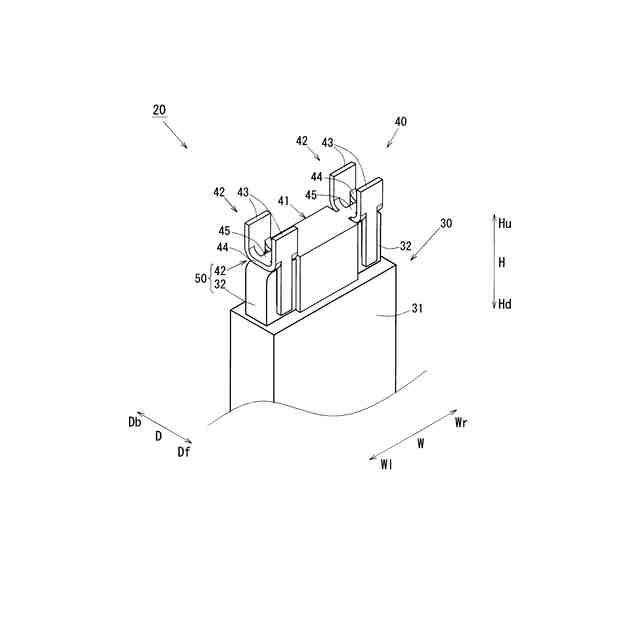

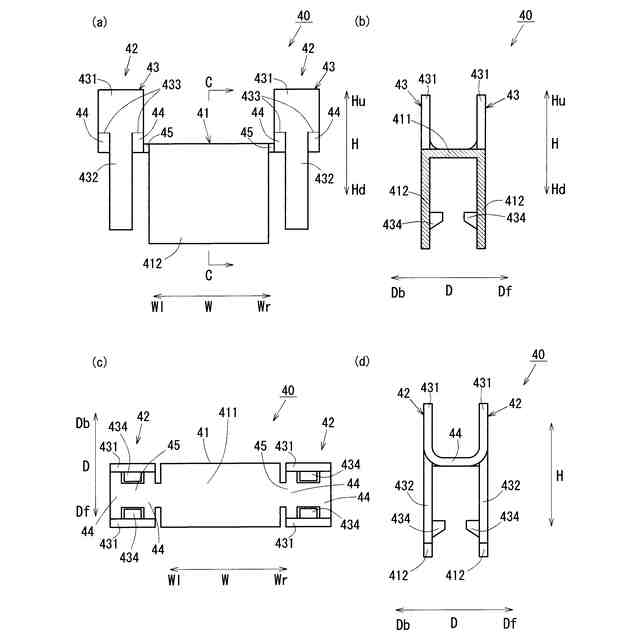

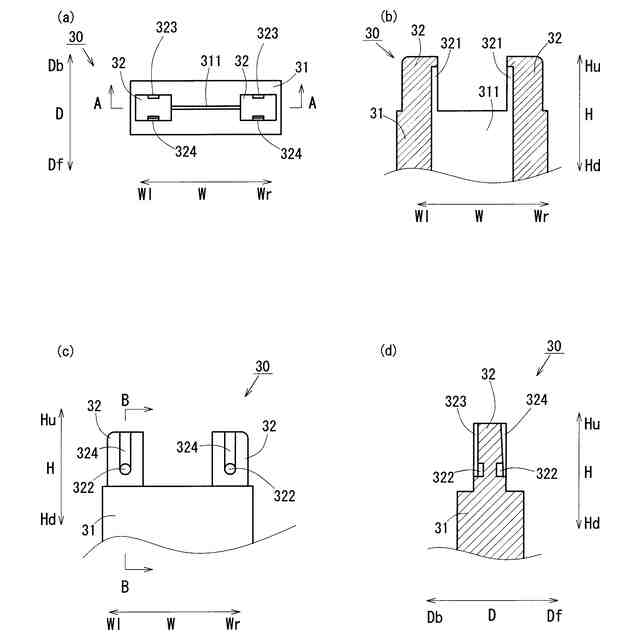

【解決手段】救援端子10を収容するホルダ本体31を有する端子ホルダ30と、端子ホルダ30に対して連結されるとともに、ホルダ本体31から上方側Huに突出する救援端子10の突出部分を保護する端子カバー40とが備えられた端子カバー構造20であって、端子ホルダ30に対して端子カバー40を枢動可能に保持する枢動保持部50が備えられ、枢動保持部50は、端子ホルダ30に備えられ、端子カバー40を枢動支持するカバー取付部32と、端子カバー40に備えられ、カバー取付部32に支持される挟持取付部42とを有し、カバー取付部32による挟持取付部42の支持状態を解消する操作片431が設けられ、幅方向Wの両側に、カバー取付部32及び挟持取付部42が設けられている。
【選択図】図2

特許請求の範囲【請求項１】
車両に備えられた端子を収容する収容部を有するベースと、前記ベースに対して連結されるとともに、前記収容部から外部に突出する前記端子の突出部分の少なくとも一部を保護する端子カバーとが備えられた端子カバー構造であって、
前記収容部に対して前記端子が突出する方向を突出方向とするとともに、前記突出方向と交差する方向のうち所定の方向を所定方向とし、
前記ベースに対して前記端子カバーを枢動可能に保持する保持部が備えられ、
前記保持部は、前記ベース及び前記端子カバーの一方に備えられ、他方を枢動支持する枢動支持部と、前記ベース及び前記端子カバーの他方に備えられ、前記枢動支持部に支持される被支持部とを有し、
前記枢動支持部による前記被支持部の支持状態を解消する解消部が設けられ、
前記所定方向の両側の一方に、前記枢動支持部及び前記被支持部が設けられるとともに、
前記所定方向の両側の他方に、前記枢動支持部及び前記被支持部の少なくとも一方が設けられた
端子カバー構造。
続きを表示（約 1,500 文字）【請求項２】
前記所定方向の両側の双方に、前記枢動支持部及び前記被支持部が設けられた
請求項１に記載の端子カバー構造。
【請求項３】
前記所定方向の両側の一方において、前記端子カバーに、前記枢動支持部及び前記被支持部の一方が設けられ、前記ベースに、前記枢動支持部及び前記被支持部の他方が設けられ、
前記所定方向の両側の他方において、前記端子カバーに前記枢動支持部及び前記被支持部の一方が設けられる、又は、前記ベースに前記枢動支持部及び前記被支持部の他方が設けられた
請求項１に記載の端子カバー構造。
【請求項４】
前記所定の方向を第一所定方向とするとともに、前記突出方向及び前記第一所定方向と交差する方向を第二所定方向とし、
前記被支持部は、前記第二所定方向に突出する突状軸部を有し、
前記枢動支持部は、前記突状軸部と嵌合して、前記突状軸部を枢動軸として前記ベースに対して前記端子カバーを枢動可能に支持する
請求項２又は請求項３に記載の端子カバー構造。
【請求項５】
前記ベース及び前記端子カバーの一方に、他方を把持する一対の把持片と、
一対の前記把持片同士に対して前記第二所定方向の弾性力を作用させる弾性部とが備えられ、
前記把持片に、前記突状軸部及び前記枢動支持部の一方が備えられた
請求項４に記載の端子カバー構造。
【請求項６】
前記解消部は、前記第二所定方向の内側に向けて外力を作用させることで、前記突状軸部及び前記枢動支持部の嵌合を解除する
請求項５に記載の端子カバー構造。
【請求項７】
前記解消部は、前記端子カバーよりも前記第二所定方向と交差する方向の外側に設けられた
請求項６に記載の端子カバー構造。
【請求項８】
前記所定の方向を第一所定方向とするとともに、前記突出方向及び前記第一所定方向と交差する方向を第二所定方向とし、
前記被支持部は、前記第二所定方向に突出する突状軸部を有し、
前記枢動支持部は、前記突状軸部と嵌合して、前記突状軸部を枢動軸として前記ベースに対して前記端子カバーを枢動可能に支持し、
前記ベース及び前記端子カバーの一方に、前記第一所定方向に所定間隔を隔てた二箇所で他方を把持する一対の把持片と、
前記把持片同士に対して前記第二所定方向の弾性力を作用する弾性部とが備えられ、
前記把持片に、前記突状軸部及び前記枢動支持部の一方が備えられ、
前記ベースに向けた前記端子カバーの枢動に伴って、前記突状軸部を前記枢動支持部に案内する案内部が設けられた
請求項２に記載の端子カバー構造。
【請求項９】

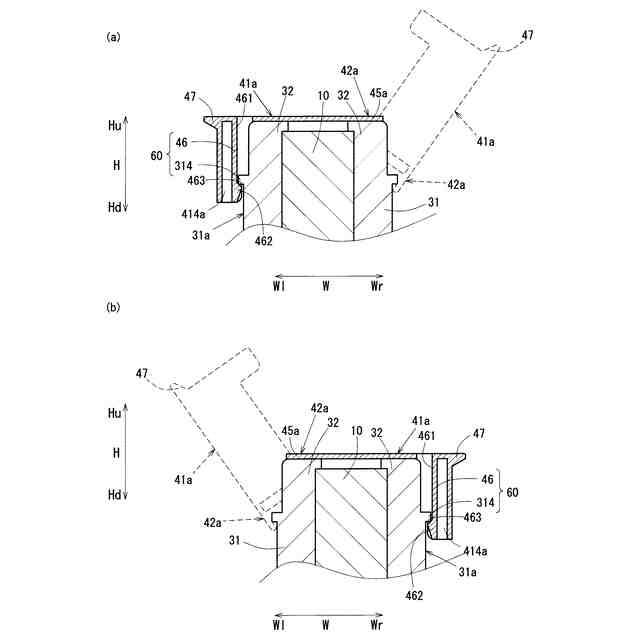

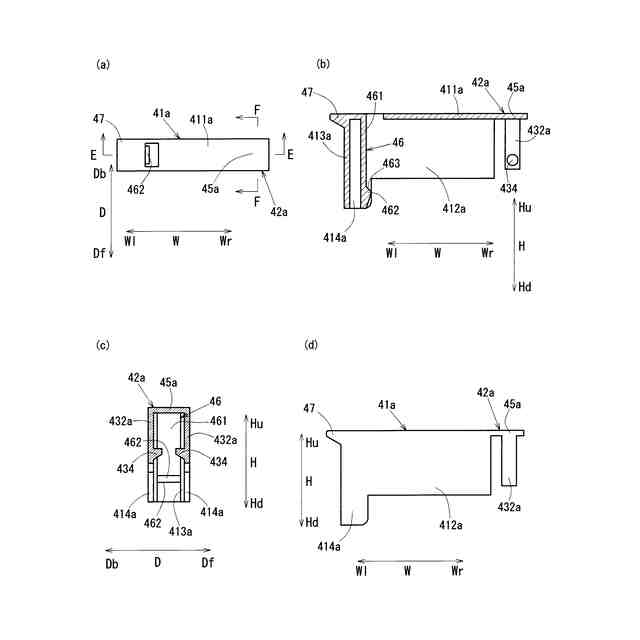

前記ベースと前記端子カバーとを係止する係止部が設けられ、
前記係止部は、
前記ベース及び前記端子カバーの一方に備えられた係止片と、
前記ベース及び前記端子カバーの他方に備えられ、前記係止片に係止される被係止部とを有し、
前記所定方向の両側の一方に、前記係止片及び前記被係止部の一方が設けられるとともに、
前記所定方向の両側の他方に、前記係止片及び前記被係止部が設けられた
請求項３に記載の端子カバー構造。
【請求項１０】
前記係止片と前記被係止部との係止を解除する係止解除部が設けられた
請求項９に記載の端子カバー構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、例えば車両に備えられた端子を保護する端子カバー構造及び電気接続箱に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
車両に搭載されている電装品には、外部から接続できるような端子が備えられていることがある。例えば、特許文献１には、外部に向けて一部分を突出するように救援端子を収容する収容部が備えられたベースと、前記救援端子の突出部分を保護する端子カバーとで構成された端子カバー構造を有する電気接続箱が開示されている。
【０００３】
この特許文献１に開示されている端子カバー構造では、前記端子カバーに設けた枢動軸部を、前記ベースに設けられた枢動保持部で枢動可能に保持しているため、前記枢動軸部を枢動軸として前記ベースに対して前記端子カバーを枢動自在に開閉することができる。これにより、必要なときに端子カバーを開放し、救援端子を露出させることができる。
【０００４】
近年、電装品などの増加に伴い電気接続箱などの搭載位置が多様化している。このため、作業者にとって端子カバーの開放作業の作業性が悪い位置に枢動軸部が配置されていることがある。このような場合、端子カバーを開放するために作業者が移動するなどの必要があり、開放作業が煩雑になるといった問題があった。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－２７７２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
この発明は、上述の問題に鑑み、端子カバーの開閉作業の作業性を向上させることができる端子カバー構造及び電気接続箱を提供することを目的とする。
【課題を解決するための手段】
【０００７】
この発明は、車両に備えられた端子を収容する収容部を有するベースと、前記ベースに対して連結されるとともに、前記収容部から外部に突出する前記端子の突出部分の少なくとも一部を保護する端子カバーとが備えられた端子カバー構造であって、前記収容部に対して前記端子が突出する方向を突出方向とするとともに、前記突出方向と交差する方向のうち所定の方向を所定方向とし、前記ベースに対して前記端子カバーを枢動可能に保持する保持部が備えられ、前記保持部は、前記ベース及び前記端子カバーの一方に備えられ、他方を枢動支持する枢動支持部と、前記ベース及び前記端子カバーの他方に備えられ、前記枢動支持部に支持される被支持部とを有し、前記枢動支持部による前記被支持部の支持状態を解消する解消部が設けられ、前記所定方向の両側の一方に、前記枢動支持部及び前記被支持部が設けられるとともに、前記所定方向の両側の他方に、前記枢動支持部及び前記被支持部の少なくとも一方が設けられたことを特徴とする。
【０００８】

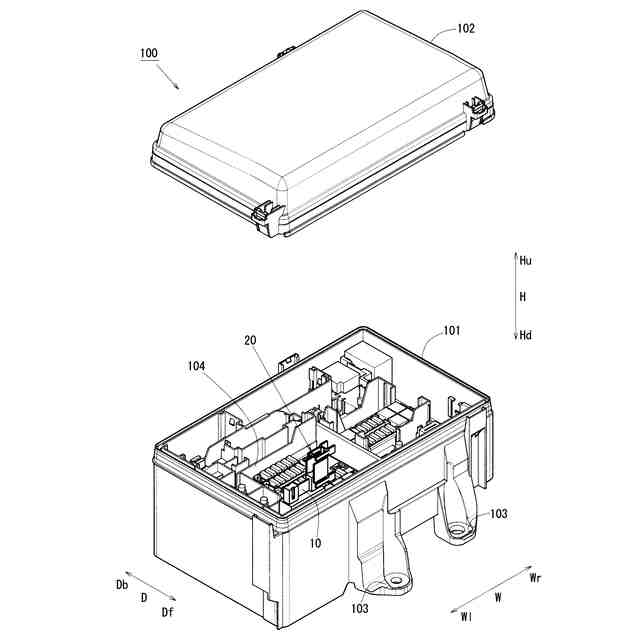

またこの発明は、上述の端子カバー構造と、内部に回路体を収容する収容箱本体とが備えられ、前記回路体と電気的に接続された前記端子の一部が、前記収容部から外部に突出するとともに、前記端子カバーで保護された電気接続箱であってもよい。
【０００９】
前記解消部は、前記所定方向の両方に前記保持部が設けられた場合に、前記所定方向の一方に設けられた前記保持部の保持状態を解消する場合や、前記所定方向の一方にのみ前記保持部が設けられ、他方に枢動支持部及び被支持部の一方が設けられた場合に、前記ベースと前記端子カバーとを取り外すように、前記枢動支持部及び前記被支持部の支持状態を解消する場合を含む。
【００１０】
この発明により、端子カバーの開閉作業の作業性を向上させることができる。
詳述すると、所定方向の双方に保持部が設けられている場合には、所定方向の他方で支持された枢動支持部及び被支持部の支持状態を解消部で解消することで、所定方向の一方で、ベースに対して端子カバーを枢動可能に保持できる。また、所定方向の一方で支持された枢動支持部及び被支持部の支持状態を解消部で解消することで、所定方向の他方で、ベースに対して端子カバーを枢動自在に保持することができる。
（【００１１】以降は省略されています）
