公開番号2025145148
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045178
出願日2024-03-21
発明の名称バッテリーポスト端子組立体
出願人古河電気工業株式会社,古河AS株式会社
代理人個人
主分類H01M 50/543 20210101AFI20250926BHJP(基本的電気素子)
要約【課題】バッテリーポスト端子が必要以上に変形することを抑制する。

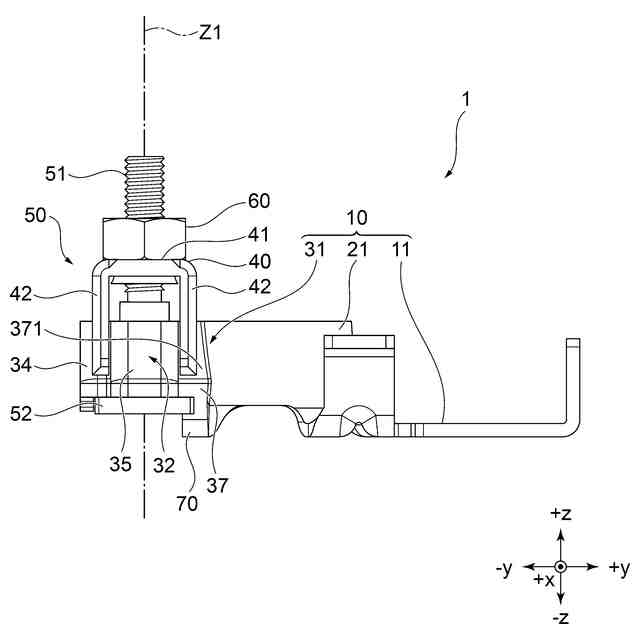

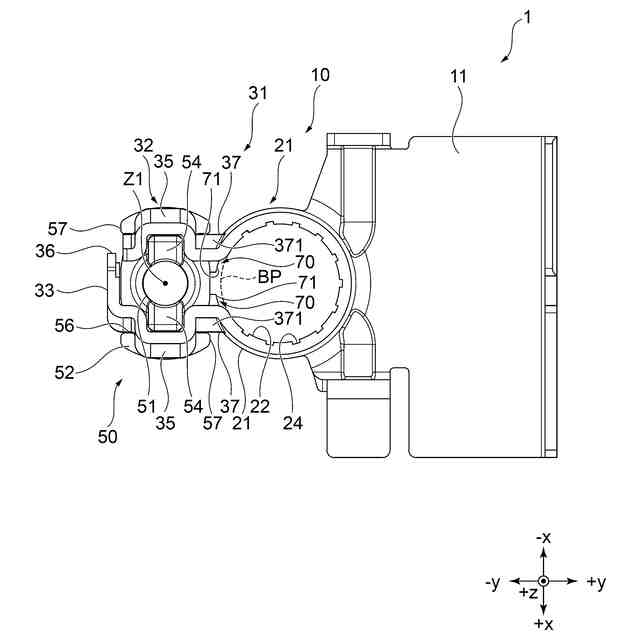

【解決手段】バッテリーポスト端子組立体1は、内側にバッテリーポストを把持可能な把持部21と、前記把持部の端部から延びるように配置された締付部31と、を有するバッテリーポスト端子10と、前記締付部の外側に配置されるホルダ40と、前記締付部の内側に配置されるベース部材50と、を備え、前記ベース部材は、台座部52と、前記台座部の一方の面に設けられ前記ホルダと連結するネジ軸51と、を有し、前記バッテリーポスト端子は、前記締付部の内側に延びて前記バッテリーポストに接触可能な接触部70を有する。
【選択図】図1
特許請求の範囲【請求項１】
内側にバッテリーポストを把持可能な把持部と、前記把持部の端部から延びるように配置された締付部と、を有するバッテリーポスト端子と、
前記締付部の外側に配置されるホルダと、
前記締付部の内側に配置されるベース部材と、
を備え、
前記ベース部材は、
台座部と、
前記台座部の一方の面に設けられ前記ホルダと連結するネジ軸と、
を有し、
前記バッテリーポスト端子は、
前記締付部の内側に延びて前記バッテリーポストに接触可能な接触部を有する、
バッテリーポスト端子組立体。
続きを表示（約 370 文字）【請求項２】
前記接触部は、前記バッテリーポストに接触する端面に破断面を有する、
請求項１に記載のバッテリーポスト端子組立体。
【請求項３】
前記接触部は、前記把持部と前記締付部との間に設けられていて、前記締付部の内側に延びる爪状に形成されている、
請求項１または２に記載のバッテリーポスト端子組立体。
【請求項４】
前記ベース部材は、前記台座部に設けられていて、前記ホルダと連結した際に前記接触部と接触可能な凹部を有する、
請求項１に記載のバッテリーポスト端子組立体。
【請求項５】
前記接触部は、前記ベース部材が前記ホルダと連結した際に、先端が前記凹部から突出して前記台座部に接触可能である、
請求項４に記載のバッテリーポスト端子組立体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリーポスト端子組立体に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
一般に、自動車などの車両に搭載されるバッテリーは、その上面から突出するバッテリーポストが設けられていて、バッテリーポストにバッテリーポスト端子が固定される。このバッテリーポスト端子には、電力供給用のハーネス類が接続される。バッテリーポストにバッテリーポスト端子を固定する構造としては、脚部のそれぞれに伸張部の傾斜面と同じ傾斜角度を有するスロープが形成され伸張部を押圧するスロープ部材と、伸張部の間にねじ部が上下に挿通され、締め付けることによってスロープ部材を上下に移動させるボルトとを有するものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６２７８９４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、バッテリーポスト端子組立体では、バッテリーポストに防錆用の油が付着した状態で締付けが行われることがある。
【０００５】
以上のような使用状況において、バッテリーポスト端子組立体では、バッテリーポストとの接触面の摩擦力が低下した場合に、バッテリーポストの保持力が低下する場合がある。したがって、従来のバッテリーポスト端子組立体においては、締付時におけるバッテリーポストの保持力を向上する必要があった。
【０００６】
本発明は、上述した課題に鑑みてなされたものであり、締付時におけるバッテリーポストの保持力を向上し得るバッテリーポスト端子組立体を提供することを目的とする。
【課題を解決するための手段】
【０００７】

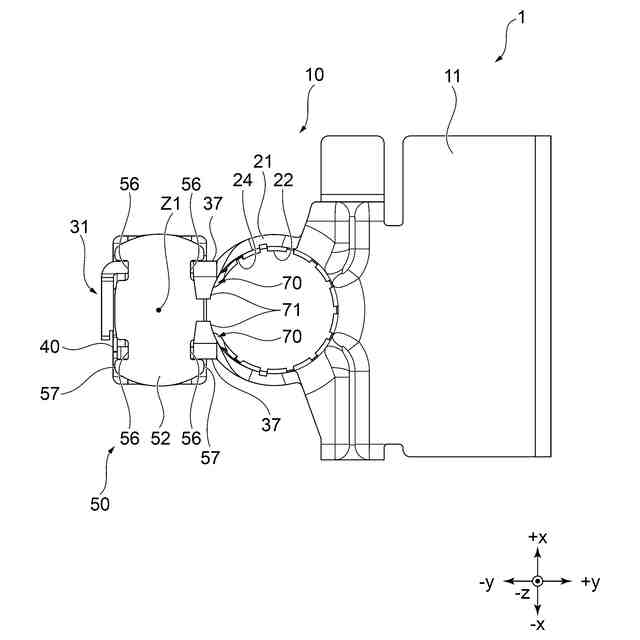

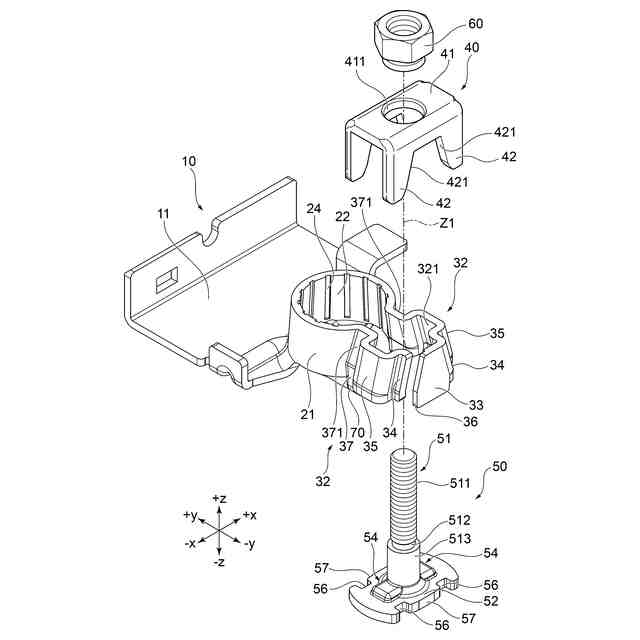

本発明の代表的な実施の形態に係るバッテリーポスト端子組立体は、内側にバッテリーポストを把持可能な把持部と、前記把持部の端部から延びるように配置された締付部と、を有するバッテリーポスト端子と、前記締付部の外側に配置されるホルダと、前記締付部の内側に配置されるベース部材と、を備え、前記ベース部材は、台座部と、前記台座部の一方の面に設けられ前記ホルダと連結するネジ軸と、を有し、前記バッテリーポスト端子は、前記締付部の内側に延びて前記バッテリーポストに接触可能な接触部を有する。
【０００８】
バッテリーポスト端子組立体において、前記接触部は、前記バッテリーポストに接触する端面に破断面を有する。
【０００９】

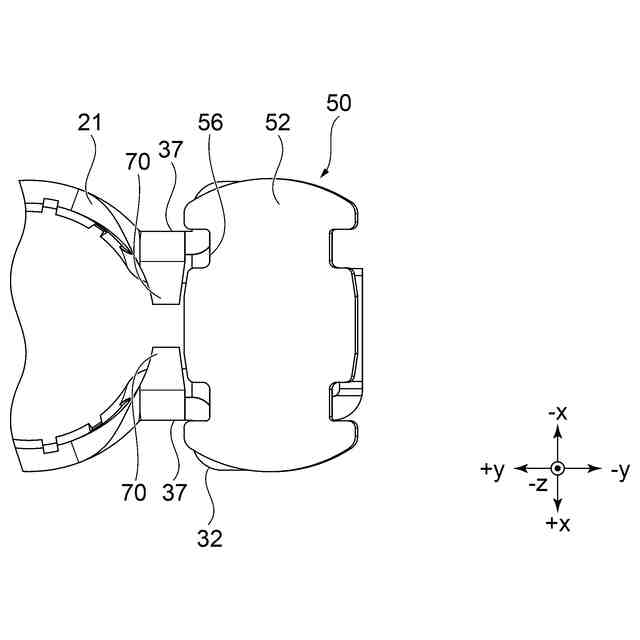

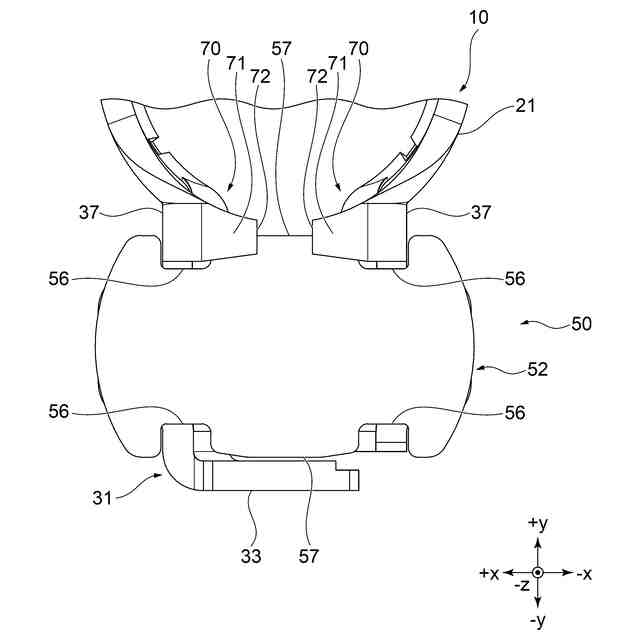

バッテリーポスト端子組立体において、前記接触部は、前記把持部と前記締付部との間に設けられていて、前記締付部の内側に延びる爪状に形成されている。
【００１０】

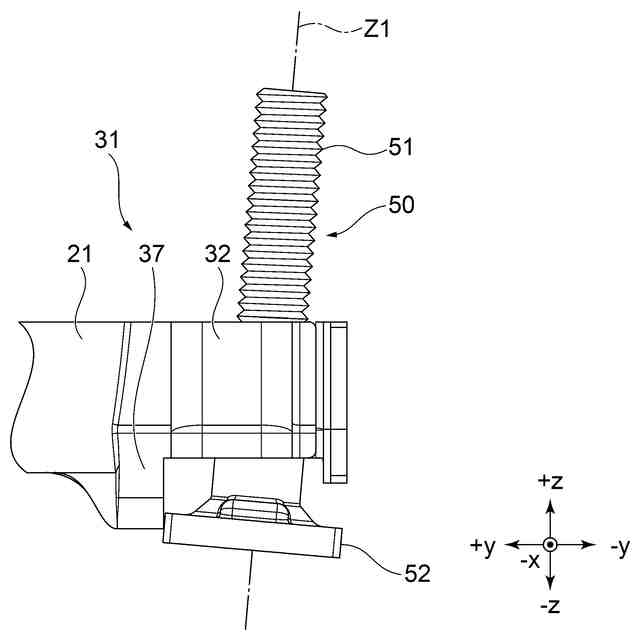

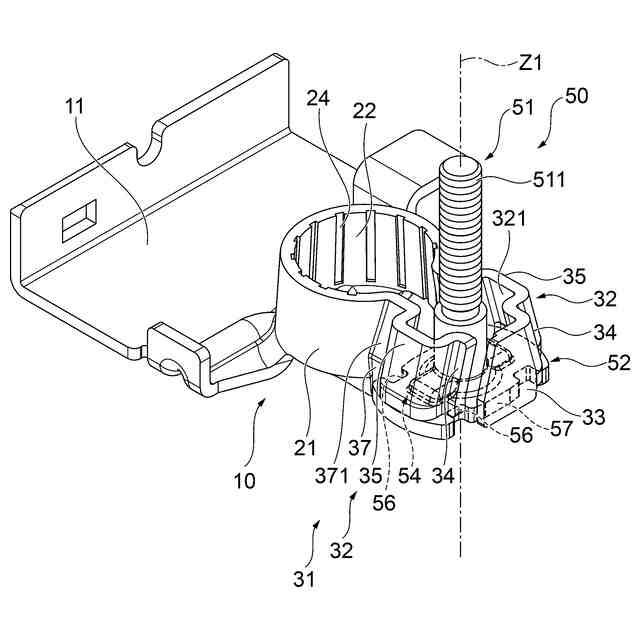

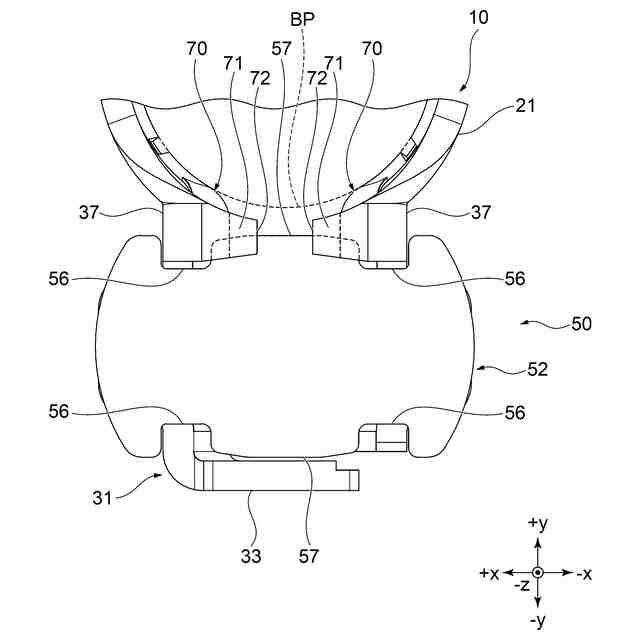

バッテリーポスト端子組立体において、前記ベース部材は、前記台座部に設けられていて、前記ホルダと連結した際に前記接触部と接触可能な凹部を有する。
（【００１１】以降は省略されています）
