公開番号2025144673
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044464
出願日2024-03-21
発明の名称電線用外装体の蓋体、電線用外装体及び外装体付きワイヤーハーネス
出願人古河AS株式会社,古河電気工業株式会社
代理人個人
主分類H02G 3/04 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】ワイヤーハーネス等の電線の径方向の寸法が変わっても、異物が電線用外装体の内部へ侵入することを防止できる電線用外装体の長手方向端部に取付可能な蓋体を提供する。

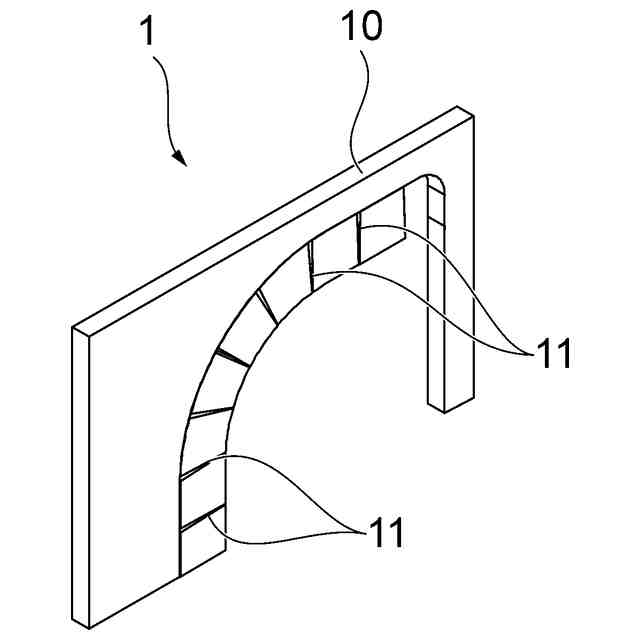

【解決手段】樹脂シートで形成された、電線の外周に装着される電線用外装体の長手方向端部に取付可能な蓋体であって、前記電線が挿入される、前記電線の径方向に形成されている切り欠き部である電線挿入部と、前記電線挿入部の前記電線の径方向の寸法または前記電線挿入部の位置を変化させるための、前記電線の径方向に形成されたスリットと、を備える蓋体。

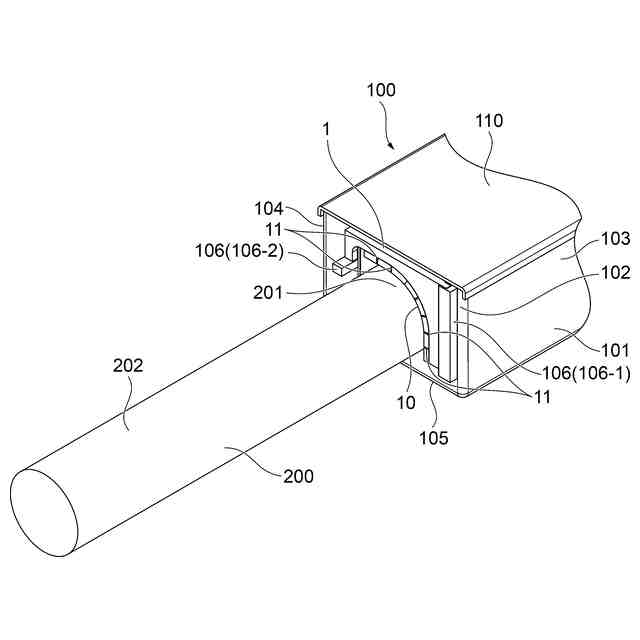

【選択図】図1
特許請求の範囲【請求項１】
樹脂シートで形成された、電線の外周に装着される電線用外装体の長手方向端部に取付可能な蓋体であって、
前記電線が挿入される、前記電線の径方向に形成されている切り欠き部である電線挿入部と、
前記電線挿入部の前記電線の径方向の寸法または前記電線挿入部の位置を変化させるための、前記電線の径方向に形成されたスリットと、
を備える蓋体。
続きを表示（約 870 文字）【請求項２】

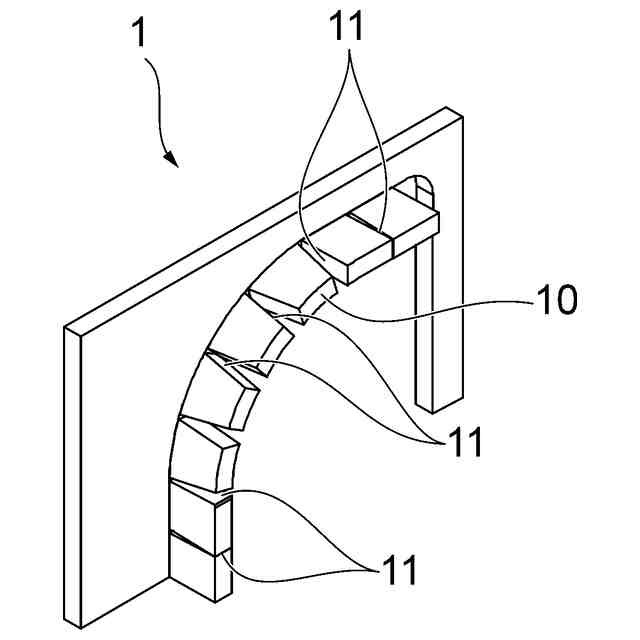

前記樹脂シートの厚さ方向に貫通した前記スリットが、前記電線挿入部から伸延している請求項１に記載の蓋体。
【請求項３】
前記スリットが、前記電線挿入部に沿って複数設けられている請求項２に記載の蓋体。
【請求項４】
前記樹脂シートが、第１の主表面と前記第１の主表面に対向した第２の主表面、及び幅方向と長さ方向を有しており、

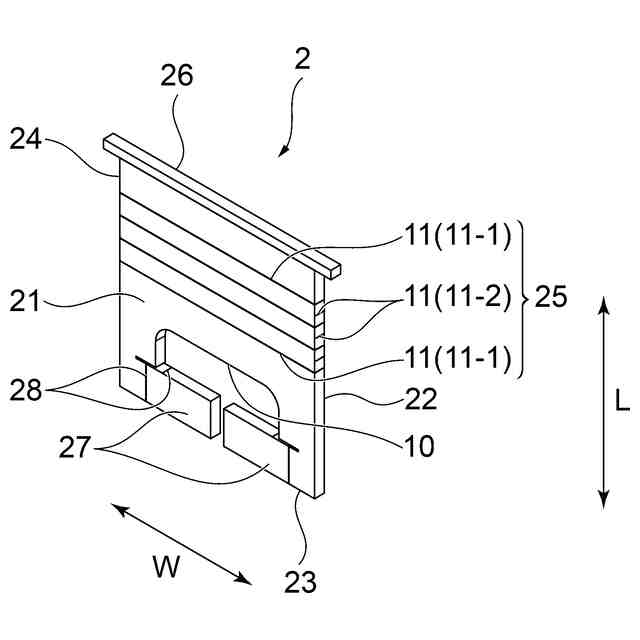

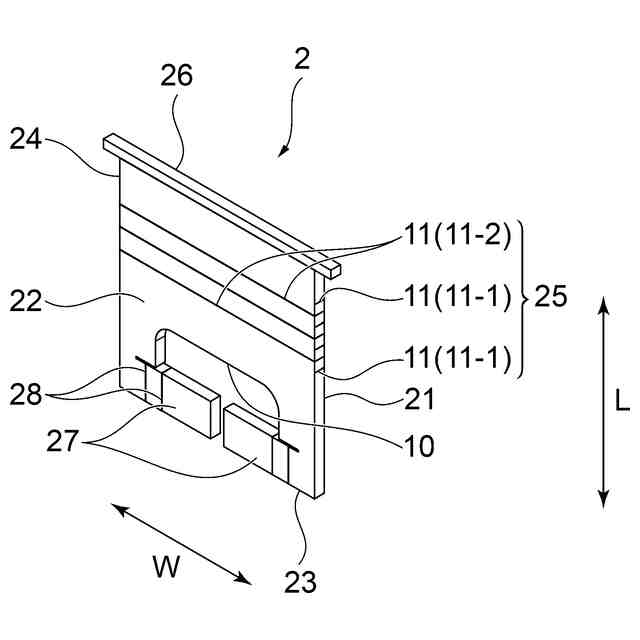

前記樹脂シートの厚さ方向に貫通していない、前記幅方向に伸延している前記スリットが、前記長さ方向に沿って前記第１の主表面と前記第２の主表面に交互に設けられて蛇腹状スリット部を形成している請求項１に記載の蓋体。
【請求項５】

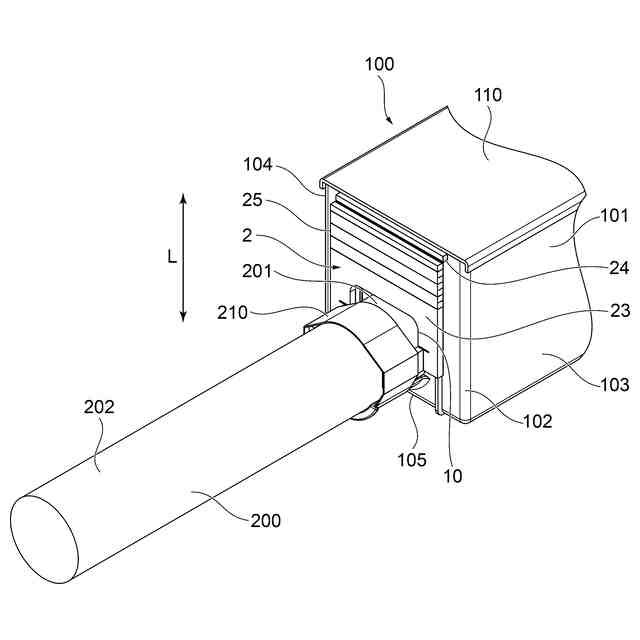

前記電線挿入部に対向した前記長さ方向の端部に、前記蓋体を前記電線が収容される電線用外装体本体部に取り付けるための幅広部が設けられている請求項４に記載の蓋体。
【請求項６】
前記電線挿入部に対向した前記長さ方向の端部に、係止爪が設けられ、前記長さ方向における前記蛇腹状スリット部と前記電線挿入部の間に、前記係止爪が係止される係止部が設けられている請求項４に記載の蓋体。
【請求項７】

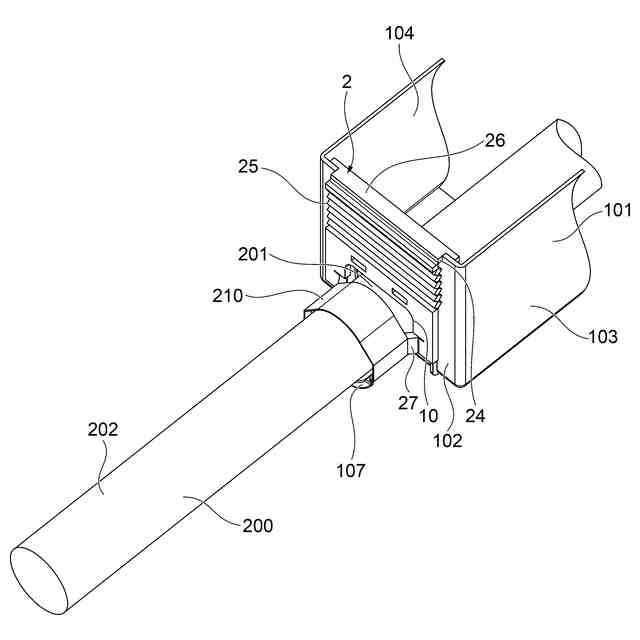

前記電線挿入部に、前記電線の伸び方向に伸ばすことが可能な、前記電線を前記蓋体に固定するための延出部を、さらに有する請求項４乃至６のいずれか１項に記載の蓋体。
【請求項８】
前記樹脂シートが、樹脂発泡シートである請求項１に記載の蓋体。
【請求項９】

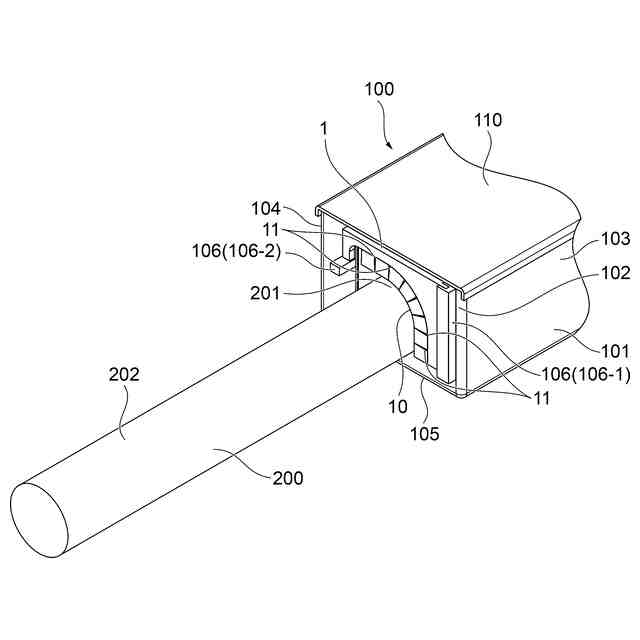

電線を収容する電線用外装体本体部と、前記電線用外装体本体部の前記電線の伸び方向端部に取り付けられた請求項１に記載の蓋体と、を備えた、電線の外周に装着される電線用外装体。
【請求項１０】
外装体付きワイヤーハーネスであって、
ワイヤーハーネスと、
請求項９に記載の電線用外装体と、を備え、
前記電線用外装体は、前記ワイヤーハーネスの外周に装着されている外装体付きワイヤーハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤーハーネス等の電線を保護するために、電線の外周に装着される電線用外装体の長手方向端部に取付可能な蓋体、電線用外装体及び外装体付きワイヤーハーネスに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来から、ワイヤーハーネス等の電線を車体等に取り付け、固定するために、ワイヤーハーネス用の外装体が用いられている。また、ワイヤーハーネスが外装体の収容部に収容されることで、外装体はワイヤーハーネスの経路を規制する機能とワイヤーハーネスを保護する機能を発揮する。
【０００３】
また、近年、二酸化炭素排出規制等に伴い、自動車等の車両において、さらなる燃費改善が要求されていることから、自動車等の車両に搭載する部品の軽量化が求められている。従って、自動車等の車両において配索される電線の外周に装着される電線用外装体も、軽量化が要求されていることから、樹脂材料で形成された電線用外装体が提案されている。
【０００４】
樹脂材料で形成された電線用外装体として、例えば、板状部分に形成されたロック部が、他の板状部分に形成されたロック孔部に挿通されて係止する係止構造を備え、ロック部は、ロック部をロック孔部に挿通可能にする第一形態及び第一形態と異なる形状の第二形態に変形可能であり、第二形態のロック部がロック孔部に引っ掛かることにより、プロテクタを、電線を収容可能な形状に維持する係止構造が形成される電線用外装体が提案されている（特許文献１）。特許文献１では、変形可能なロック部がロック孔部に引っ掛かることにより、電線が収容可能な形状にプロテクタを維持するものである。
【０００５】
一方で、ワイヤーハーネスが挿通して収容されている電線用外装体が、車両の外部環境に露出した状態で使用されることがある。特許文献１のプロテクタでは、プロテクタの伸び方向の端部が解放されているので、車両の外部環境に露出した状態で使用されると、石等の異物がプロテクタの伸び方向の端部からプロテクタの内部へ侵入し、ワイヤーハーネスを傷つけてしまう場合があった。
【０００６】
そこで、石等の異物がプロテクタの内部へ侵入することを防止するために、プロテクタの伸び方向の端部をテープ等で覆うことがあった。しかし、プロテクタの伸び方向の端部をテープ等で覆っても、テープの巻き方を均一化するのは難しく、また、テープ巻きの作業性も悪いので、石等の異物の侵入を十分に防止できない場合があった。
【０００７】
また、石等の異物がプロテクタの内部へ侵入することを防止するために、プロテクタの伸び方向の端部に、ワイヤーハーネスの径方向の切り欠きを有するワイヤーハーネス挿入部が形成された、別体の樹脂製カバーを装着することがあった。しかし、石等の異物がプロテクタの内部へ侵入することを防止するためには、ワイヤーハーネス挿入部の大きさがワイヤーハーネスの径方向の寸法に対応している必要がある。一方で、ワイヤーハーネスの径方向の寸法は多様であることから、ワイヤーハーネスの径方向の寸法に応じて多様なワイヤーハーネス挿入部の寸法を有するカバーを準備する必要があった。従って、樹脂製カバーを装着するには、多様なワイヤーハーネス挿入部の寸法に応じて、それぞれ、樹脂製カバーの金型を起工する必要があった。
【先行技術文献】
【特許文献】
【０００８】
特開２０１６－１２９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、上記事情に鑑みてなされたものであり、ワイヤーハーネス等の電線の径方向の寸法が変わっても、異物が電線用外装体の内部へ侵入することを防止できる電線用外装体の長手方向端部に取付可能な蓋体、前記蓋体を有する電線用外装体及び外装体付きワイヤーハーネスを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の構成の要旨は、以下のとおりである。
［１］樹脂シートで形成された、電線の外周に装着される電線用外装体の長手方向端部に取付可能な蓋体であって、
前記電線が挿入される、前記電線の径方向に形成されている切り欠き部である電線挿入部と、
前記電線挿入部の前記電線の径方向の寸法または前記電線挿入部の位置を変化させるための、前記電線の径方向に形成されたスリットと、
を備える蓋体。
［２］前記樹脂シートの厚さ方向に貫通した前記スリットが、前記電線挿入部から伸延している［１］に記載の蓋体。
［３］前記スリットが、前記電線挿入部に沿って複数設けられている［２］に記載の蓋体。
［４］前記樹脂シートが、第１の主表面と前記第１の主表面に対向した第２の主表面、及び幅方向と長さ方向を有しており、
前記樹脂シートの厚さ方向に貫通していない、前記幅方向に伸延している前記スリットが、前記長さ方向に沿って前記第１の主表面と前記第２の主表面に交互に設けられて蛇腹状スリット部を形成している［１］に記載の蓋体。
［５］前記電線挿入部に対向した前記長さ方向の端部に、前記蓋体を前記電線が収容される電線用外装体本体部に取り付けるための幅広部が設けられている［４］に記載の蓋体。
［６］前記電線挿入部に対向した前記長さ方向の端部に、係止爪が設けられ、前記長さ方向における前記蛇腹状スリット部と前記電線挿入部の間に、前記係止爪が係止される係止部が設けられている［４］に記載の蓋体。
［７］前記電線挿入部に、前記電線の伸び方向に伸ばすことが可能な、前記電線を前記蓋体に固定するための延出部を、さらに有する［４］乃至［６］のいずれか１つに記載の蓋体。
［８］前記樹脂シートが、樹脂発泡シートである［１］に記載の蓋体。
［９］電線を収容する電線用外装体本体部と、前記電線用外装体本体部の前記電線の伸び方向端部に取り付けられた［１］に記載の蓋体と、を備えた、電線の外周に装着される電線用外装体。
［１０］外装体付きワイヤーハーネスであって、
ワイヤーハーネスと、
［９］に記載の電線用外装体と、を備え、
前記電線用外装体は、前記ワイヤーハーネスの外周に装着されている外装体付きワイヤーハーネス。
【発明の効果】
（【００１１】以降は省略されています）
