公開番号2025122972
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018752
出願日2024-02-09
発明の名称ワイヤツーワイヤコネクタ
出願人古河電気工業株式会社,古河AS株式会社
代理人個人
主分類H01R 13/514 20060101AFI20250815BHJP(基本的電気素子)
要約【課題】電気回路を小規模に分割する柔軟性がより向上したワイヤツーワイヤコネクタを実現する。

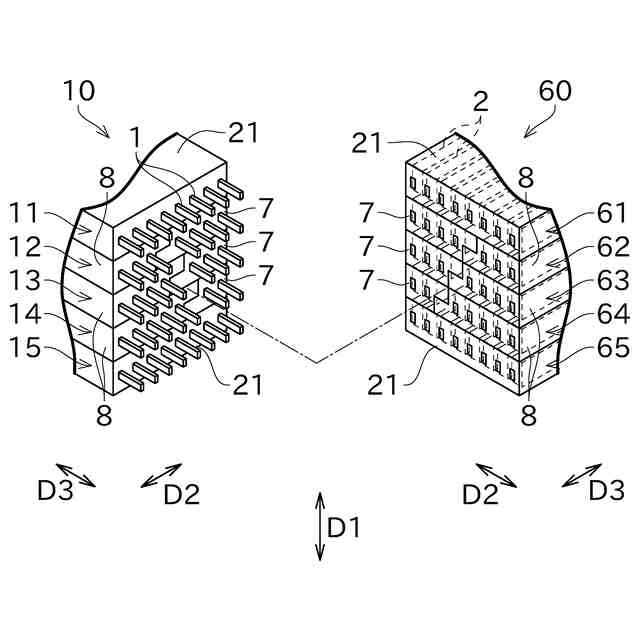

【解決手段】ワイヤツーワイヤコネクタに含まれるオスコネクタ組10は、第1方向D1に並べられた複数のコネクタ要素11～15を備える。コネクタ要素11～15のそれぞれにおいて、オス端子1が、第1方向D1と垂直な第2方向D2に並べて配置されており、オス端子1には電線が接続されている。電線が接続されたメス端子2を有するメスコネクタ組60は、オスコネクタ組10と同様に、複数のコネクタ要素61～65を備える。オスコネクタ組10及びメスコネクタ組60の両方において、複数のコネクタ要素11～15,61～65のうち少なくとも1つのコネクタ要素は、第2方向D2の一側の第1分割ハウジング7を含む第1サブコネクタ要素と、他側の第2分割ハウジング8を含む第2サブコネクタ要素と、を含む分割コネクタ要素として構成される。
【選択図】図11
特許請求の範囲【請求項１】
互いに接続可能な第１コネクタ組と第２コネクタ組を含むワイヤツーワイヤコネクタであって、

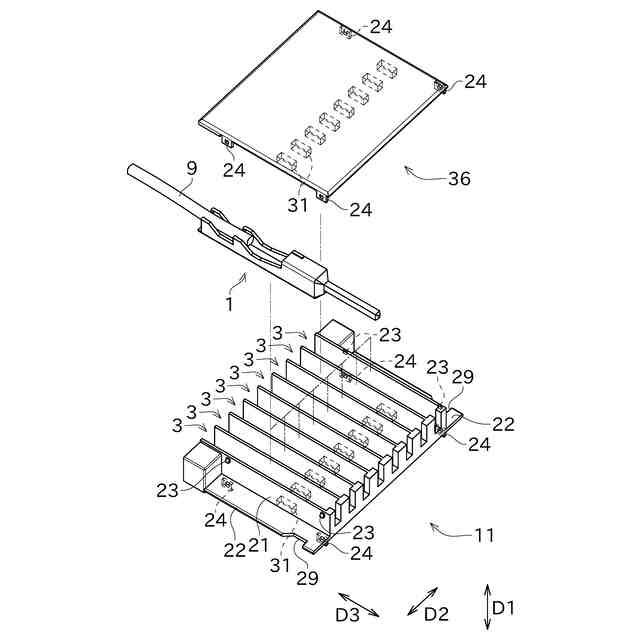

前記第１コネクタ組は、第１方向に並べられた複数のコネクタ要素を備え、前記コネクタ要素のそれぞれにおいて、端子が、前記第１方向と垂直な第２方向に並べて配置されており、前記端子には電線が接続されており、

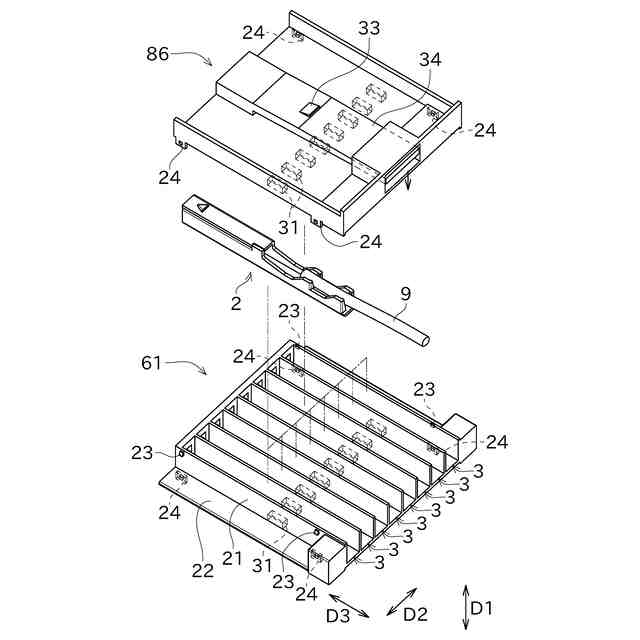

前記第２コネクタ組は、前記第１方向に並べられた複数のコネクタ要素を備え、前記コネクタ要素のそれぞれにおいて、端子が、前記第２方向に並べて配置されており、前記端子には電線が接続されており、
前記第１コネクタ組及び前記第２コネクタ組の両方において、
複数の前記コネクタ要素のうち少なくとも１つのコネクタ要素は、

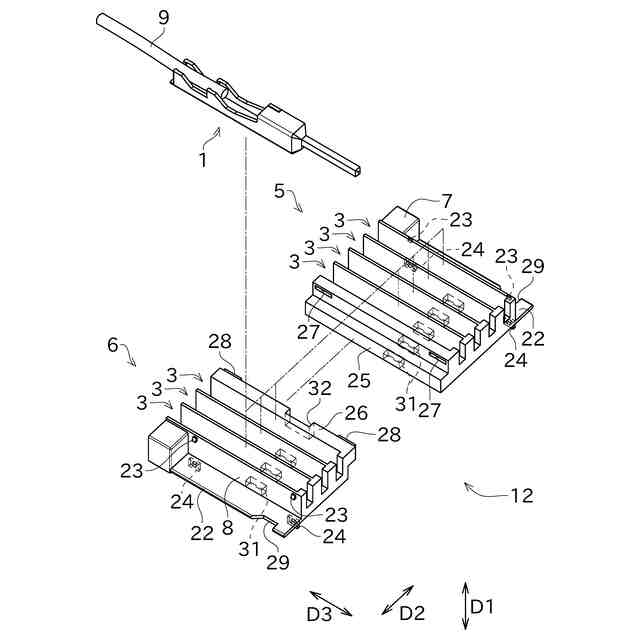

１つの前記端子又は前記第２方向に並べられた複数の前記端子を第１分割ハウジングに保持する、第１サブコネクタ要素と、
１つの前記端子又は前記第２方向に並べられた複数の前記端子を第２分割ハウジングに保持する、第２サブコネクタ要素と、
を含む分割コネクタ要素として構成され、
前記分割コネクタ要素において、前記第１サブコネクタ要素と前記第２サブコネクタ要素が、前記第２方向に並べて配置されていることを特徴とするワイヤツーワイヤコネクタ。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載のワイヤツーワイヤコネクタであって、
前記第１コネクタ組と前記第２コネクタ組とを接続したときに、前記第１コネクタ組に含まれる少なくとも１つの前記分割コネクタ要素と、前記第２コネクタ組に含まれる少なくとも１つの前記分割コネクタ要素とが、前記第２方向での分割境界を互いに一致させるように接続されることを特徴とするワイヤツーワイヤコネクタ。
【請求項３】
請求項１に記載のワイヤツーワイヤコネクタであって、
前記第１コネクタ組と前記第２コネクタ組とを接続したときに、前記第１コネクタ組に含まれる少なくとも１つの前記分割コネクタ要素と、前記第２コネクタ組に含まれる少なくとも１つの前記分割コネクタ要素とが、前記第２方向での分割境界がズレるように接続されることを特徴とするワイヤツーワイヤコネクタ。
【請求項４】
請求項１に記載のワイヤツーワイヤコネクタであって、
前記第１コネクタ組及び前記第２コネクタ組のうち少なくとも一方において、複数の前記コネクタ要素のうち一部のコネクタ要素は、前記第２方向に並べられた複数の端子の全てを単一のハウジングに保持する非分割コネクタ要素であり、
前記第１コネクタ組と前記第２コネクタ組とを接続したときに、前記第１コネクタ組及び前記第２コネクタ組のうち少なくとも一方に含まれる少なくとも１つの前記分割コネクタ要素は、相手側のコネクタ組が有する前記非分割コネクタ要素に接続されることを特徴とするワイヤツーワイヤコネクタ。
【請求項５】
請求項１に記載のワイヤツーワイヤコネクタであって、
前記第１分割ハウジング及び前記第２分割ハウジングのうち少なくとも一方が、前記第１分割ハウジング及び前記第２分割ハウジングを相対的に位置決めするための位置決め部を備えることを特徴とするワイヤツーワイヤコネクタ。
【請求項６】
請求項１に記載のワイヤツーワイヤコネクタであって、
前記第１分割ハウジング及び前記第２分割ハウジングが、係止部と被係止部からなるロック構造を介して互いに連結されていることを特徴とするワイヤツーワイヤコネクタ。
【請求項７】
請求項１に記載のワイヤツーワイヤコネクタであって、

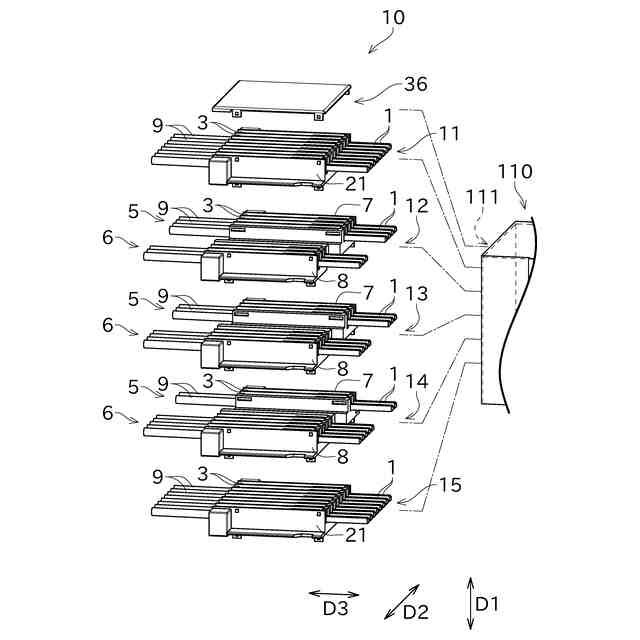

前記第１コネクタ組及び前記第２コネクタ組のうち少なくとも一方において、３つ以上の前記コネクタ要素が前記第１方向に並べて配置されており、
前記第１方向の両端に配置される前記コネクタ要素は、何れも、前記第２方向に並べられた複数の端子の全てを単一のハウジングに保持する非分割コネクタ要素であり、
前記分割コネクタ要素は、前記第１方向の中途部に位置することを特徴とするワイヤツーワイヤコネクタ。
【請求項８】
請求項１に記載のワイヤツーワイヤコネクタであって、
前記第１コネクタ組及び前記第２コネクタ組のうち少なくとも一方において、前記第１方向に並べて配置される前記コネクタ要素の全てが前記分割コネクタ要素であることを特徴とするワイヤツーワイヤコネクタ。
【請求項９】
請求項１に記載のワイヤツーワイヤコネクタであって、

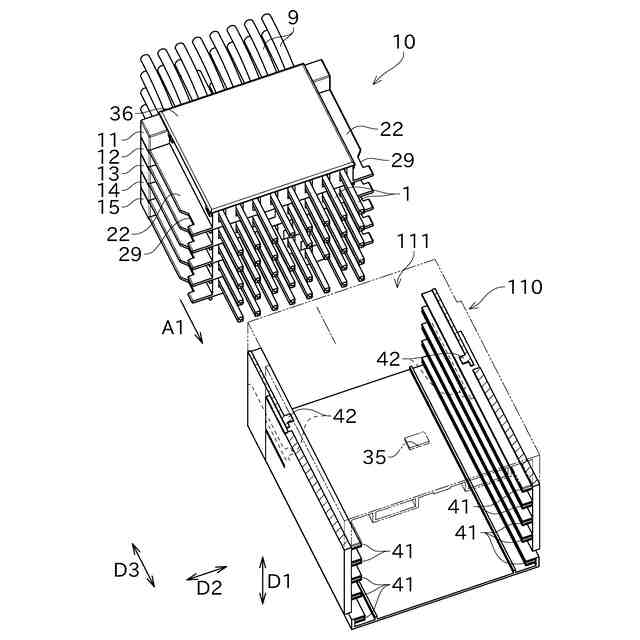

互いに接続されている前記第１コネクタ組及び前記第２コネクタ組の少なくとも一部を収容する外側ハウジングを備えることを特徴とするワイヤツーワイヤコネクタ。
【請求項１０】
請求項９に記載のワイヤツーワイヤコネクタであって、
前記第１コネクタ組及び前記第２コネクタ組の少なくとも一方は、案内突起を備え、
前記外側ハウジングに形成される収容空間の内壁に、前記案内突起を差込可能な案内溝が形成されていることを特徴とするワイヤツーワイヤコネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電線束同士を接続するワイヤツーワイヤコネクタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から、コネクタハウジングが積層された積層コネクタが知られている。特許文献１は、この種の積層コネクタを開示する。
【０００３】
特許文献１の積層コネクタは、自動車等に配索されるワイヤハーネス用の電線に使用されるツイストペア電線を接続する。この積層コネクタは。コネクタハウジングの複数個が上下複数段に積層された構成となっている。コネクタハウジングには、電線が接続される接続用端子を収容する複数個の端子収容室が並べて設けられている。少なくとも１個のコネクタハウジングは、複数個の小型ハウジング体を組み合わせた組合型コネクタハウジングからなる。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－８５４９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１の構成は、小型ハウジング体の単位で電気回路を構成し、これを組み合わせて積層コネクタとすることが可能と考えられる。しかし、積層コネクタが接続する相手方コネクタは、積層コネクタの接続用端子に対応する棒状雄端子が多数並べられて、板状の回路形成体により支持されている構成である。従って、相手方コネクタにおいて、積層コネクタ側で実現しているような回路分割は不可能である。
【０００６】
本発明は以上の事情に鑑みてされたものであり、その目的は、電気回路を小規模に分割する柔軟性がより向上したワイヤツーワイヤコネクタを実現することにある。
【発明の概要】
課題を解決するための手段及び効果
【０００７】
本発明の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段とその効果を説明する。
【０００８】
本発明の観点によれば、以下の構成のワイヤツーワイヤコネクタが提供される。即ち、このワイヤツーワイヤコネクタは、互いに接続可能な第１コネクタ組と第２コネクタ組を含む。前記第１コネクタ組は、第１方向に並べられた複数のコネクタ要素を備え、前記コネクタ要素のそれぞれにおいて、端子が、前記第１方向と垂直な第２方向に並べて配置されており、前記端子には電線が接続されている。前記第２コネクタ組は、前記第１方向に並べられた複数のコネクタ要素を備え、前記コネクタ要素のそれぞれにおいて、端子が、前記第２方向に並べて配置されており、前記端子には電線が接続されている。前記第１コネクタ組及び前記第２コネクタ組のそれぞれにおいて、複数の前記コネクタ要素のうち少なくとも１つのコネクタ要素は、第１サブコネクタ要素と、第２サブコネクタ要素と、を含む分割コネクタ要素として構成される。前記第１サブコネクタ要素は、１つの前記端子又は前記第２方向に並べられた複数の前記端子を第１分割ハウジングに保持する。前記第２サブコネクタ要素は、１つの前記端子又は前記第２方向に並べられた複数の前記端子を第２分割ハウジングに保持する。前記分割コネクタ要素において、前記第１サブコネクタ要素と前記第２サブコネクタ要素が、前記第２方向に並べて配置されている。
【０００９】
これにより、第１コネクタ組及び第２コネクタ組の両方において、回路をサブコネクタ要素の単位で分割することができる。従って、例えば、ワイヤツーワイヤコネクタを用いて接続される２つの電線束の両方において、回路分割の柔軟性を高めることができる。
【００１０】
前記のワイヤツーワイヤコネクタにおいては、前記第１コネクタ組と前記第２コネクタ組とを接続したときに、前記第１コネクタ組に含まれる少なくとも１つの前記分割コネクタ要素と、前記第２コネクタ組に含まれる少なくとも１つの前記分割コネクタ要素とが、前記第２方向での分割境界を互いに一致させるように接続される構成とすることができる。
（【００１１】以降は省略されています）
