公開番号2025130401
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027547
出願日2024-02-27
発明の名称コネクタ
出願人株式会社ヨコオ
代理人個人,個人
主分類H01R 13/24 20060101AFI20250901BHJP(基本的電気素子)
要約【課題】コイルスプリングの巻数を減少させることなく、コイルスプリングの特性を維持しつつコイルスプリングの密着長を減少させる。
【解決手段】ピンと、前記ピンを所定方向に付勢するコイルスプリングと、を備え、前記ピンが前記所定方向と反対の方向に向けて押し込まれた状態において、前記コイルスプリングの一部が前記コイルスプリングの他の一部によって少なくとも部分的に囲まれた領域に入り込む、コネクタ。
【選択図】図6
特許請求の範囲【請求項１】
ピンと、
前記ピンを所定方向に付勢するコイルスプリングと、
を備え、
前記ピンが前記所定方向と反対の方向に向けて押し込まれた状態において、前記コイルスプリングの一部が前記コイルスプリングの他の一部によって少なくとも部分的に囲まれた領域に入り込む、コネクタ。
続きを表示（約 110 文字）【請求項２】
前記コイルスプリングの前記他の一部は、前記コイルスプリングの前記一部よりも、前記コイルスプリングによって囲まれた領域の外側に少なくとも部分的にずれて位置している、請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、様々なコネクタが開発されている。特許文献１に記載されているように、コネクタは、チューブと、チューブに対して可動に取り付けられたピンと、ピンをチューブに対して付勢させるコイルスプリングと、を備えていることがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７７４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コイルスプリングを構成する線材の線径等の断面寸法は、コイルスプリングのめっき等の要因によって増加することがある。線材の断面寸法の増加によって、コイルスプリングの巻部同士が互いに接触した状態のコイルスプリングの密着長が増加することがある。コイルスプリングの巻数を減少させることで、コイルスプリングの密着長を減少させることができる。しかしながら、コイルスプリングの応力や荷重等の特性を維持しつつコイルスプリングの巻数を減少させるとコイルスプリングの耐久性が減少することがある。
【０００５】
本発明の目的の一例は、コイルスプリングの巻数を減少させることなく、コイルスプリングの特性を維持しつつコイルスプリングの密着長を減少させることにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００６】
本発明の一態様は、
ピンと、
前記ピンを所定方向に付勢するコイルスプリングと、
を備え、
前記ピンが前記所定方向と反対の方向に向けて押し込まれた状態において、前記コイルスプリングの一部が前記コイルスプリングの他の一部によって少なくとも部分的に囲まれた領域に入り込む、コネクタである。
【０００７】
本発明の上記態様によれば、コイルスプリングの巻数を減少させることなく、コイルスプリングの特性を維持しつつコイルスプリングの密着長を減少させることができる。
【図面の簡単な説明】
【０００８】
実施形態に係るコネクタの断面図である。
図１に示したコイルスプリングの側面図である。

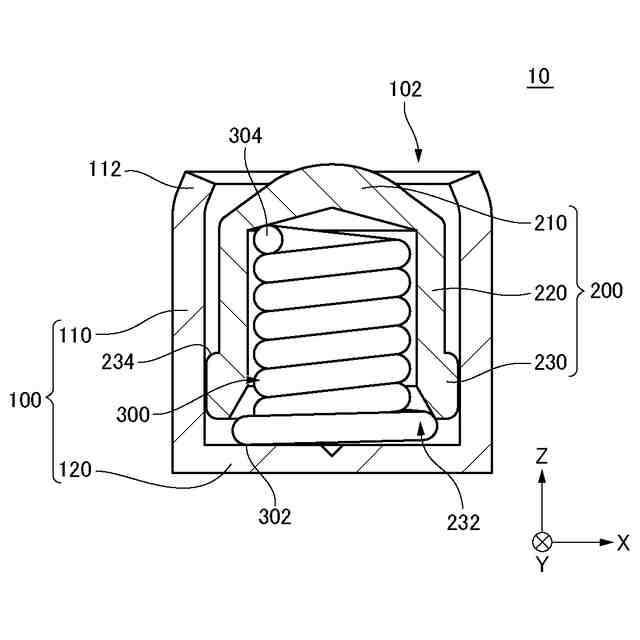

ピンがチューブに向けて押し込まれた状態における実施形態に係るコネクタの断面図である。
図３に示したコイルスプリングの側面図である。

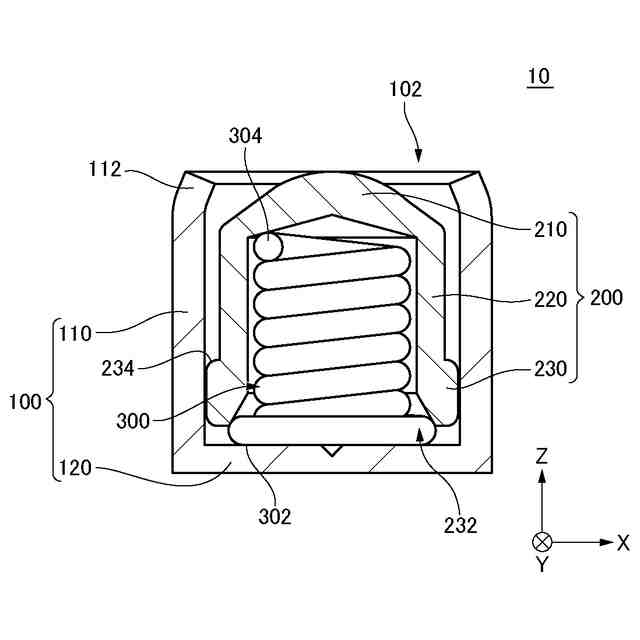

ピンがチューブに向けて図３に示したピンよりもさらに押し込まれた状態における実施形態に係るコイルスプリングの側面図である。

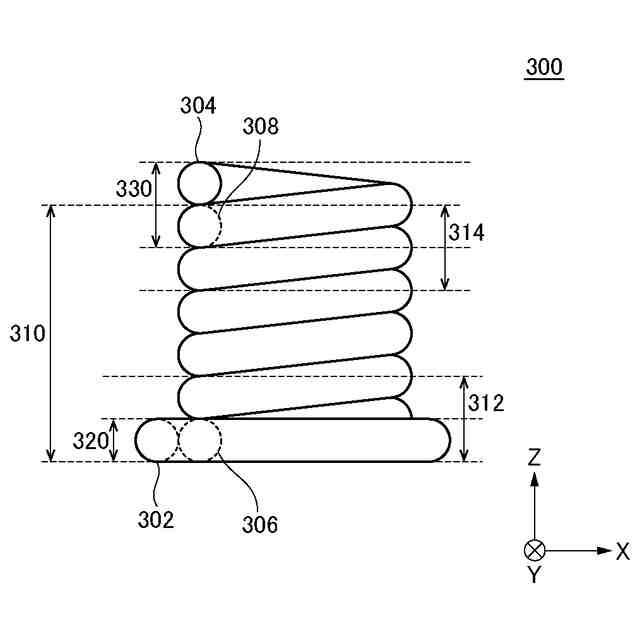

図５に示したコイルスプリングの側面図である。

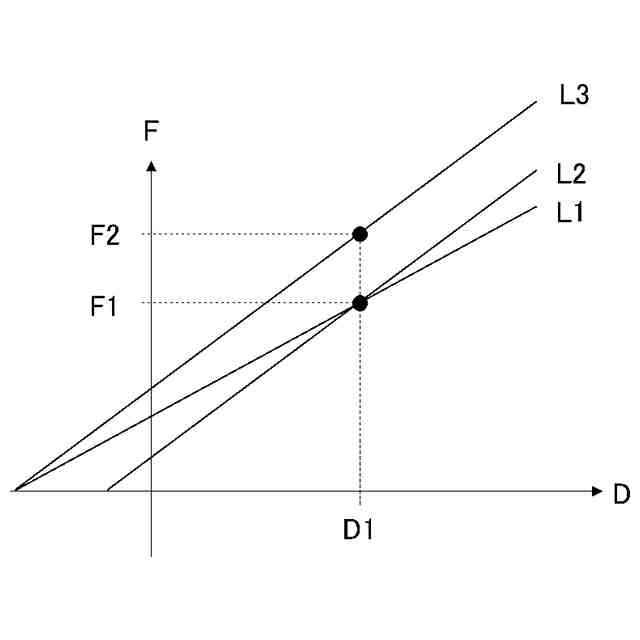

コイルスプリングの巻数の減少によってコイルスプリングの耐久性が減少する理由を説明するためのグラフである。

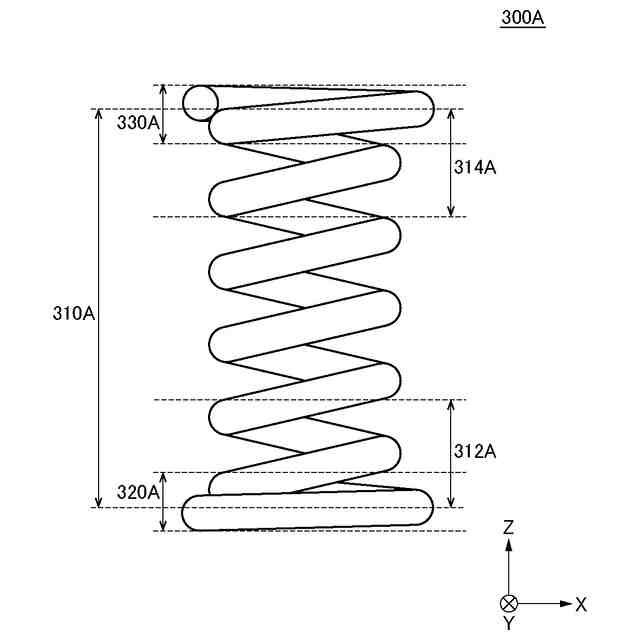

変形例１に係るコイルスプリングの動作を説明するための図である。
変形例１に係るコイルスプリングの動作を説明するための図である。
変形例１に係るコイルスプリングの動作を説明するための図である。
変形例２に係るコイルスプリングの動作を説明するための図である。
変形例２に係るコイルスプリングの動作を説明するための図である。
変形例２に係るコイルスプリングの動作を説明するための図である。
変形例３に係るコネクタの断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態及び変形例について、図面を用いて説明する。すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
【００１０】

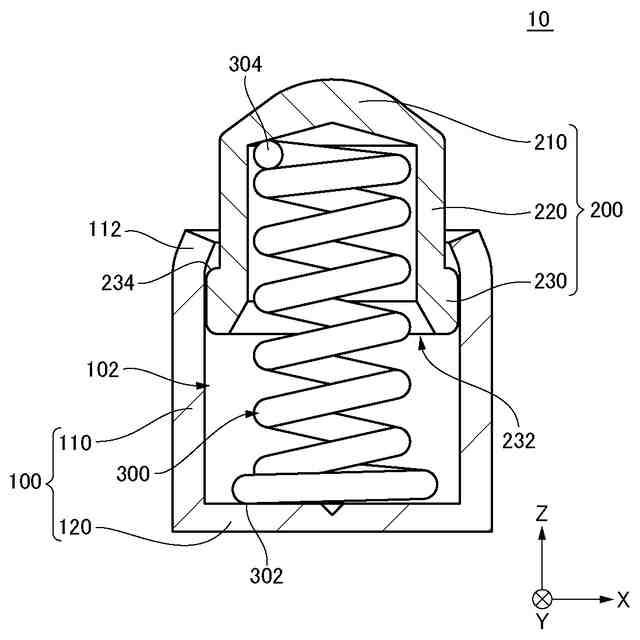

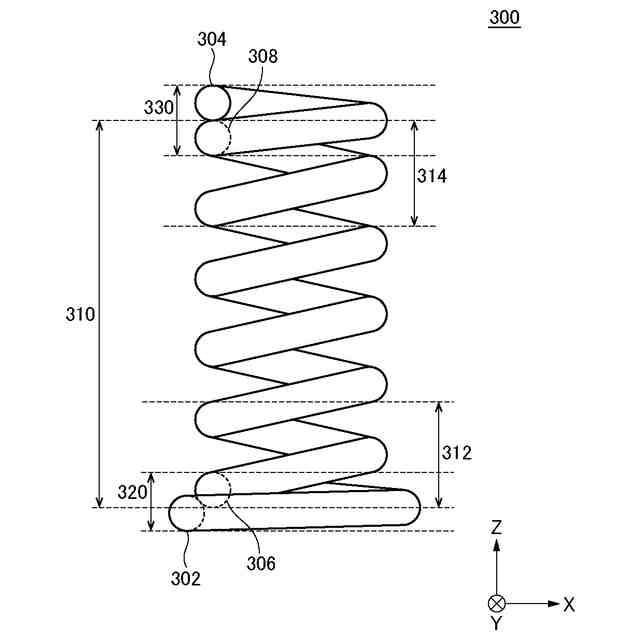

図１は、実施形態に係るコネクタ１０の断面図である。図２は、図１に示したコイルスプリング３００の側面図である。
（【００１１】以降は省略されています）
