公開番号2025124176
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020056
出願日2024-02-14
発明の名称電線保持用クリップ、電線保持構造、電線固定方法、ワイヤハーネス
出願人古河AS株式会社,古河電気工業株式会社
代理人個人
主分類H02G 3/30 20060101AFI20250819BHJP(電力の発電,変換,配電)
要約【課題】並走する電線に対して確実に共抱きによる固定が可能な電線保持用クリップ等を提供する。

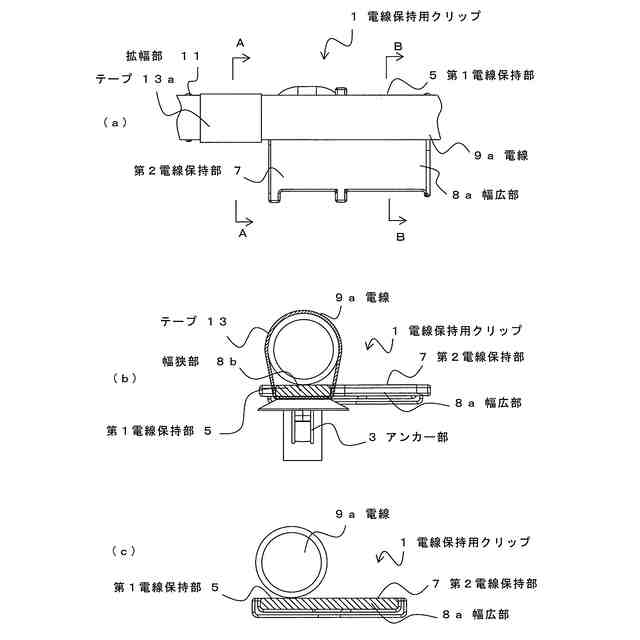

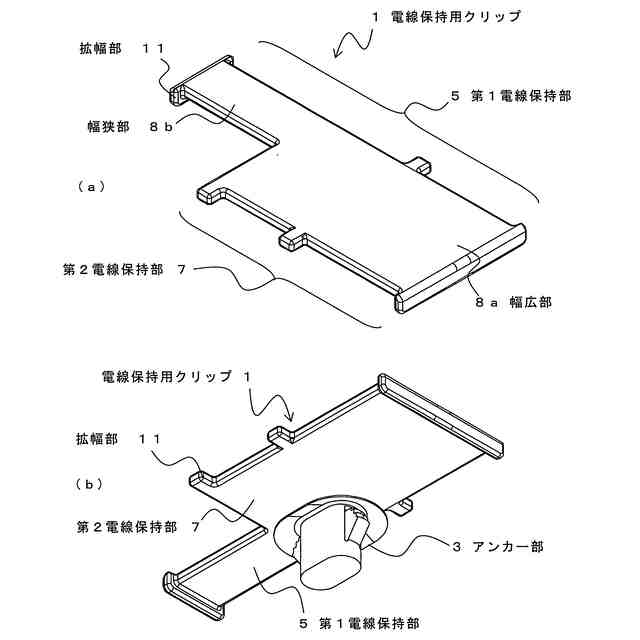

【解決手段】電線保持用クリップ1は、複数の電線を保持することが可能であり、主にアンカー部3、第1電線保持部5、第2電線保持部7等から構成される。アンカー部3の上部には、第1電線保持部5が配置される。また、第1電線保持部5の側方には、第2電線保持部7が一体で併設される。第1電線保持部5は、第2電線保持部7よりも長い。また、第1電線保持部5の一端と第2電線保持部7の一端は位置が揃っている。このため、第1電線保持部5の他端は、第2電線保持部7の他端よりも長手方向に突出する。すなわち、第1電線保持部5と第2電線保持部7とが併設されている部位が幅広部8aとなり、第2電線保持部7から突出する第1電線保持部5のみが配置される部位が幅狭部8bとなる。
【選択図】図1

特許請求の範囲【請求項１】
複数の電線を保持することが可能な電線保持用クリップであって、
第１電線保持部と、
前記第１電線保持部と併設される第２電線保持部と、
前記第１電線保持部又は前記第２電線保持部の下方に配置され、固定対象に固定されるアンカー部と、
を具備し、
前記第１電線保持部は、前記第２電線保持部よりも長く、前記第１電線保持部と前記第２電線保持部とが併設されている幅広部と、前記第１電線保持部のみが配置される幅狭部と、を有することを特徴とする電線保持用クリップ。
続きを表示（約 1,300 文字）【請求項２】
前記第２電線保持部と前記第１電線保持部とが別体で構成され、

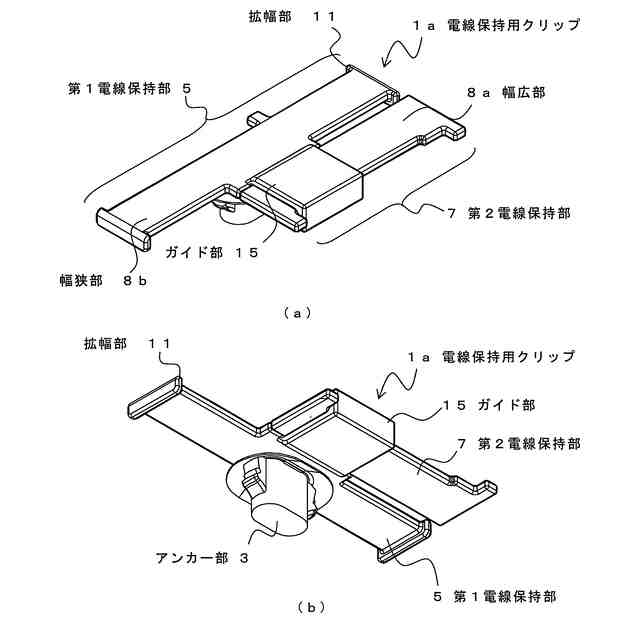

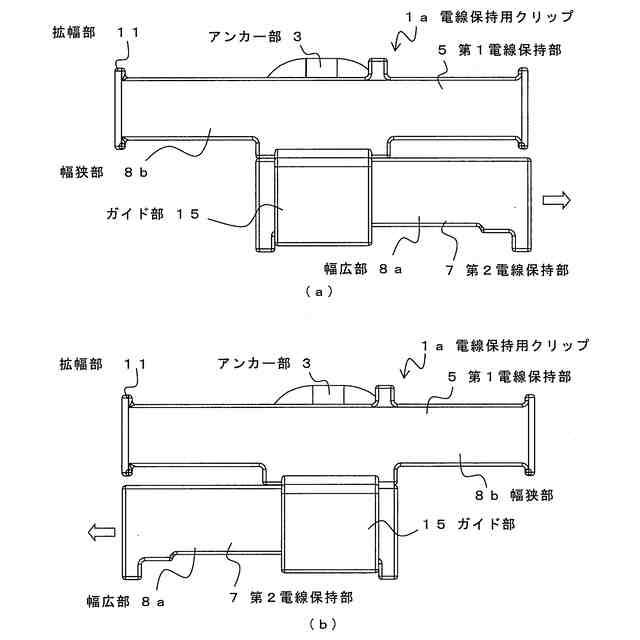

前記第２電線保持部は、前記第１電線保持部に沿ってスライド動作可能であることを特徴する請求項１記載の電線保持用クリップ。
【請求項３】
前記第２電線保持部と前記第１電線保持部とが別体で構成され、
前記第２電線保持部は、前記第１電線保持部の一方の端部側又は他方の端部側のいずれかを選択して前記第１電線保持部に対して取り付け可能であることを特徴とする請求項１記載の電線保持用クリップ。
【請求項４】
前記第２電線保持部と前記第１電線保持部とが別体で構成され、

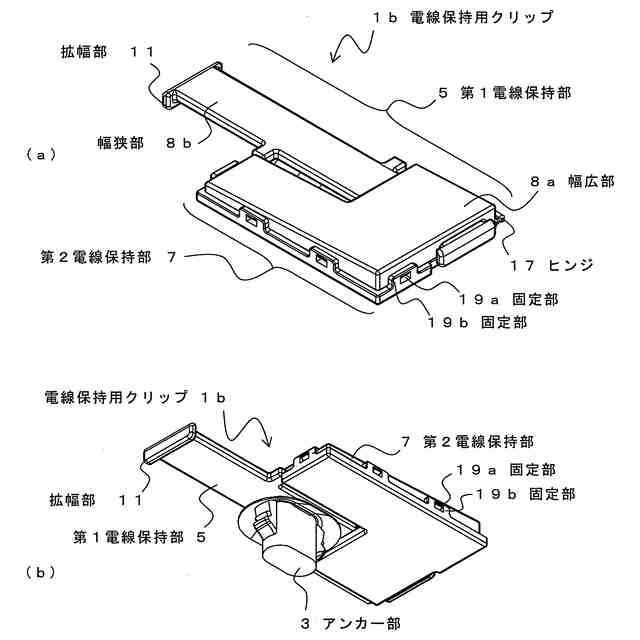

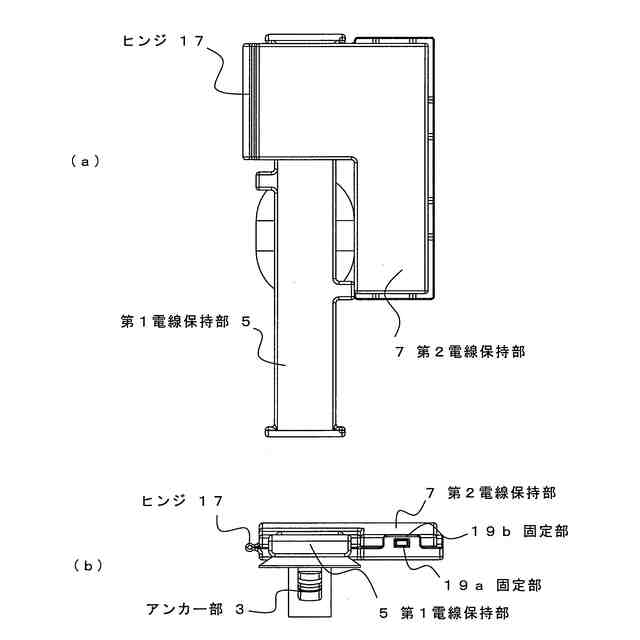

前記第２電線保持部は、前記第１電線保持部の側方において回転可能に取り付けられ、
前記第１電線保持部に対して、前記第１電線保持部の一方の端部側又は他方の端部側のいずれかの方向に向くように選択して前記第２電線保持部を配置させることが可能であることを特徴とする請求項１記載の電線保持用クリップ。
【請求項５】
請求項１から請求項４のいずれかに記載の電線保持用クリップに電線が固定された電線保持構造であって、

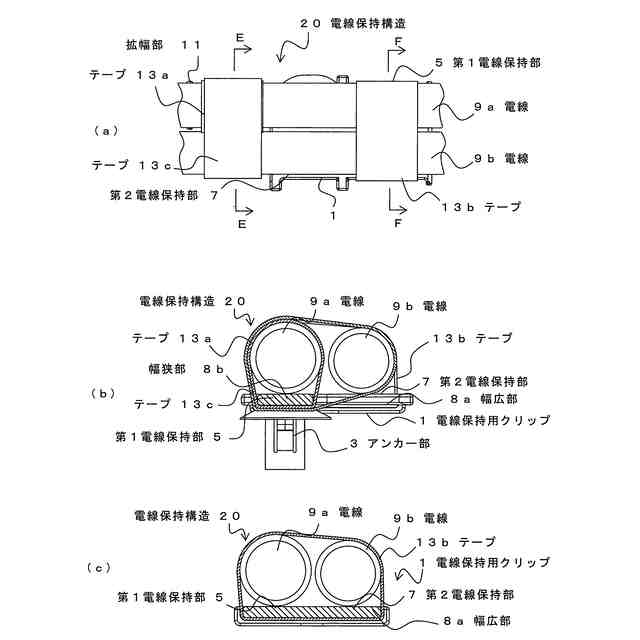

前記第１電線保持部に配置された第１電線が、前記幅狭部において前記第１電線保持部にテープで固定され、

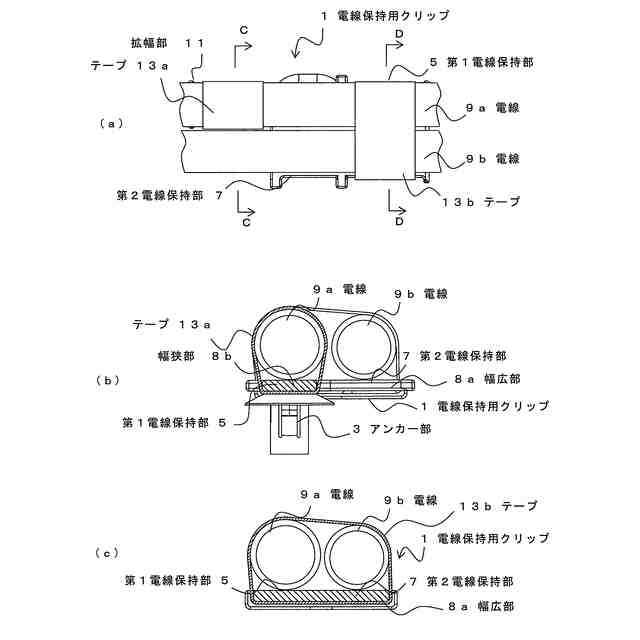

前記第２電線保持部に配置された第２電線が、前記幅広部において、前記第１電線、前記第１電線保持部及び前記第２電線保持部とともにテープで固定されるとともに、前記幅狭部において、前記第１電線及び前記第１電線保持部とともにテープで固定されることを特徴とする電線保持構造。
【請求項６】
前記第１電線の外径が前記第２電線の外径以上であることを特徴とする請求項５記載の電線保持構造。
【請求項７】
請求項１から請求項４のいずれかに記載の電線保持用クリップに電線を固定する電線固定方法であって、
前記第１電線保持部に第１電線を配置し、前記幅狭部において前記第１電線保持部に前記第１電線をテープで固定し、
前記第２電線保持部に第２電線を配置し、前記幅広部において、前記第１電線、前記第１電線保持部及び前記第２電線保持部へ前記第２電線をテープで固定するとともに、前記幅狭部において、前記第１電線及び前記第１電線保持部へ前記第２電線をテープで固定することを特徴とする電線固定方法。
【請求項８】
請求項１から請求項４のいずれかに記載の電線保持用クリップで保持されたワイヤハーネスであって、
少なくとも第１電線及び第２電線を有し、
前記第１電線保持部に配置された第１電線が、前記幅狭部において前記第１電線保持部にテープで固定され、
前記第２電線保持部に配置された第２電線が、前記幅広部において、前記第１電線、前記第１電線保持部及び前記第２電線保持部とともにテープで固定されるとともに、前記幅狭部において、前記第１電線及び前記第１電線保持部とともにテープで固定されることを特徴とするワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば自動車において配索される電線を固定するための電線保持用クリップ等に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
自動車等に用いられているワイヤハーネスは、車体の所定の部位に配索される。例えば、ワイヤハーネスの幹線から支線（枝線）を分岐する分岐部があるが、この場合、幹線と支線とが固定対象の所定の部位に固定される。
【０００３】
このようなワイヤハーネスの固定方法としては、分岐部においてクリップを用い、ワイヤハーネスをクリップにテープで固定する方法が提案されている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１７５０４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
図１４は、従来の電線保持用クリップの一例を示す図である。電線保持用クリップ１００は、電線保持部１０１とアンカー部１０３とを有する。アンカー部１０３は、車体等の所定の孔に対して挿入されて固定される。また、電線保持部１０１は、平板状であり、上部に電線が配置される部位となる。
【０００６】
図１５（ａ）は、電線保持用クリップ１００に電線１０５ａを固定した状態を示す平面図であり、図１５（ｂ）は、図１５（ａ）のＸ－Ｘ線断面図である。電線保持部１０１に電線１０５ａを配置し、電線１０５ａと電線保持部１０１にテープ１０７を巻き付けることで、電線１０５ａと電線保持部１０１とが一括して固定される（いわゆる下巻き）。
【０００７】
図１６（ａ）は、電線１０５ａに沿って、他の電線１０５ｂを固定した状態を示す平面図であり、図１６（ｂ）は、図１６（ａ）のＹ－Ｙ線断面図である。前述したように、例えば幹線である電線１０５ａに沿って、支線である電線１０５ｂを固定する場合には、電線１０５ａに沿って電線１０５ｂを配置し、電線１０５ａ、１０５ｂと電線保持部１０１にテープ１０７を巻き付けることで、電線１０５ｂを、電線１０５ａと電線保持部１０１に固定することができる（いわゆる共抱き）。
【０００８】
しかし、このような固定方法では、図１７（ａ）に示すように、電線１０５ｂが電線１０５ａに対して上方に移動してしまう場合や、図１７（ｂ）に示すように、電線１０５ｂが電線１０５ａに対して下方に移動してしまう場合がある。このため、電線１０５ｂの配置のばらつきが生じる。
【０００９】
これに対し、幅広の電線保持部を用いる方法がある。図１８（ａ）は、幅が広い電線保持部１０１を有する電線保持用クリップ１００ａに電線１０５ａを下巻きにより固定した状態を示す図である。前述したように、テープ１０７を電線１０５ａと電線保持部１０１に巻き付けることで、電線１０５ａを電線保持部１０１に固定することができる。
【００１０】
しかし、この方法では、図１８（ｂ）に示すように共抱きによる固定を行おうとすると、下巻きにおけるテープ１０７が邪魔となり、電線１０５ｂを電線保持部１０１上に配置することができない。このため、例えば幹線に沿って支線を確実に固定することが困難である。
（【００１１】以降は省略されています）
