公開番号2025132272
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029707
出願日2024-02-29
発明の名称シールド電線の端末構造及びその形成方法、並びに端子付き電線及びコネクタ付き電線
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人
主分類H01R 13/6595 20110101AFI20250903BHJP(基本的電気素子)
要約【課題】シールド電線に対するフェルールの引っ張り強度が高く、コンパクトで形成が容易なシールド電線の端末構造及びその形成方法、並びに端子付き電線及びコネクタ付き電線の提供。

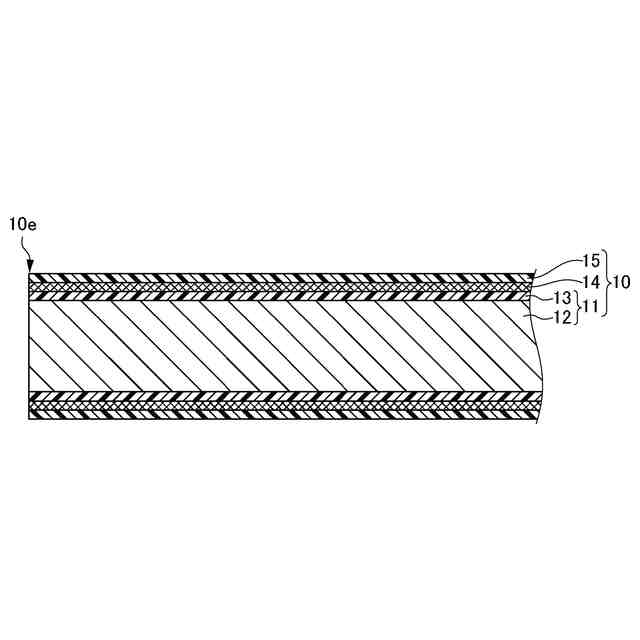

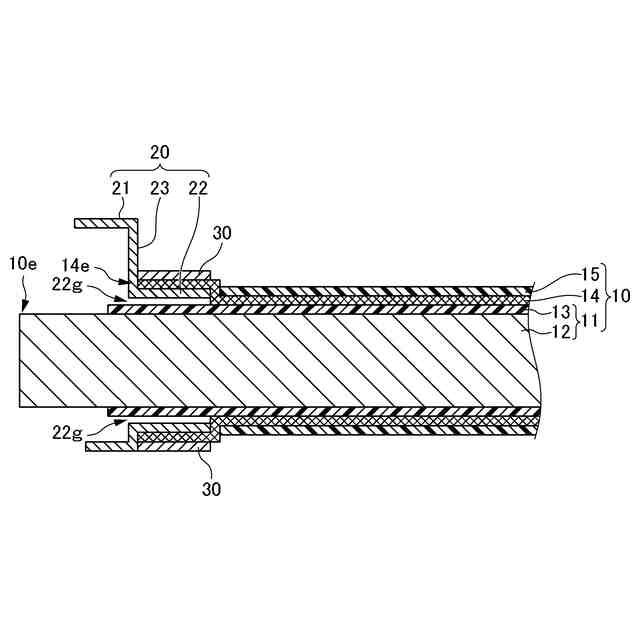

【解決手段】導線12が絶縁層13で被覆されたコア部11と、その外周に配置されたシールド層14と、その外周を被覆する外被15とを有するシールド電線10の端末構造であって、コア部11の外径と同等以上の内径を有する筒状部22を有し、筒状部22が、所定長さの外被15が剥離されて露出するシールド層14の露出部分とコア部11との間に位置するフェルール20と、シールド電線10の外径と同等以上の内径を有し、筒状部22の外周面と対向する位置で、筒状部22とともにシールド層14の露出部分を挟んだ状態で固定配置されるリング状のスリーブ30と、を備える、シールド電線の端末構造及びその形成方法。当該端末構造を有する端子付き電線及びコネクタ付き電線。
【選択図】図1
特許請求の範囲【請求項１】
導線が絶縁層で被覆されたコア部と、該コア部の外周に配置されたシールド層と、該シールド層の外周を被覆する外被とを有するシールド電線の端末構造であって、

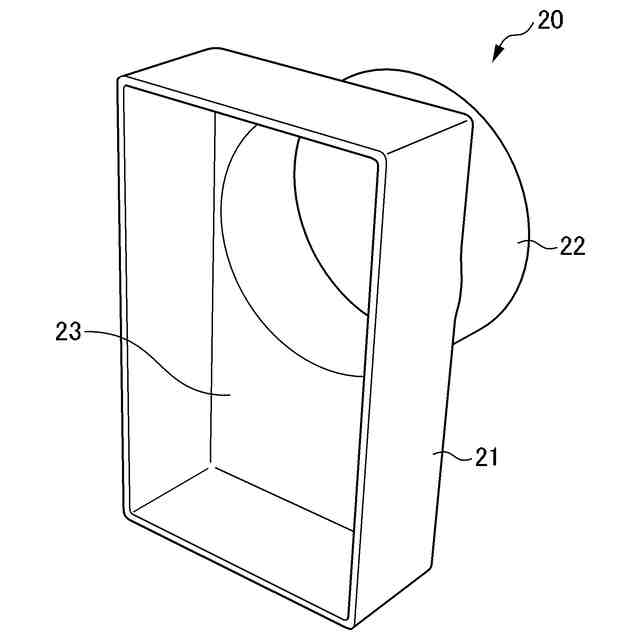

前記コア部の外径と同等以上の内径を有する筒状部を有し、前記筒状部が、所定長さの前記外被が剥離されて露出する前記シールド層の露出部分と、前記コア部との間に位置するフェルールと、
前記シールド電線の外径と同等以上の内径を有し、前記筒状部の外周面と対向する位置で、前記筒状部とともに前記シールド層の露出部分を挟んだ状態で固定配置されるリング状のスリーブと、を備える、シールド電線の端末構造。
続きを表示（約 970 文字）【請求項２】
請求項１に記載のシールド電線の端末構造を形成するためのシールド電線の端末構造の形成方法であって、

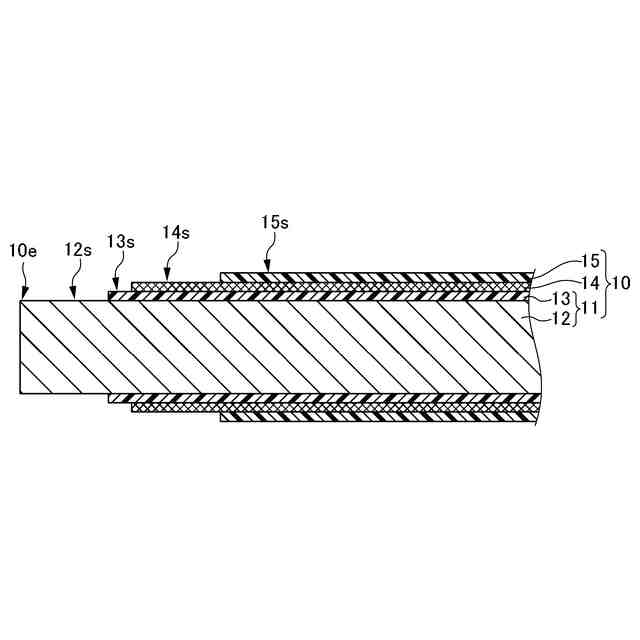

前記シールド電線の端部を、先端から順に、前記導線、前記絶縁層及び前記シールド層が露出するようにストリップ加工するストリップ工程と、

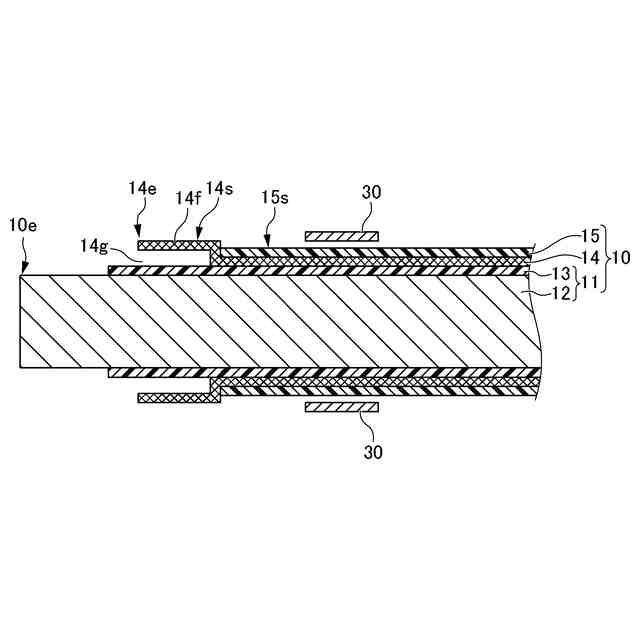

前記スリーブを、前記シールド電線の先端から、前記シールド層の露出部分が形成される位置を通過して前記外被が残る位置まで嵌装するスリーブ嵌装工程と、
前記フェルールの前記筒状部を、前記シールド層の露出部分と前記コア部との間に嵌入するフェルール配置工程と、
前記スリーブを前記シールド層の前記露出部分まで移動して、前記スリーブが前記シールド層の前記露出部分を挟んだ状態で前記筒状部の外周面と対向する位置関係になるように配置するスリーブ配置工程と、
前記スリーブを外周から圧着して、前記フェルールを前記シールド電線に固定する圧着工程と、
を有する、シールド電線の端末構造の形成方法。
【請求項３】
請求項１に記載のシールド電線の端末構造を形成するためのシールド電線の端末構造の形成方法であって、
前記シールド電線の端部を、先端から順に、前記導線、前記絶縁層及び前記シールド層が露出するようにストリップ加工するストリップ工程と、
前記フェルールの前記筒状部を、前記シールド層の露出部分と前記コア部との間に嵌入するフェルール配置工程と、
前記シールド層の前記露出部分を挟んだ状態で前記筒状部の外周面と対向する位置に帯状体を巻き付けてリング状にし、これを前記スリーブとして配置するスリーブ配置工程と、
前記スリーブを外周から圧着して、前記フェルールを前記シールド電線に固定する圧着工程と、
を有する、シールド電線の端末構造の形成方法。
【請求項４】
請求項１に記載のシールド電線の端末構造を有する端子付き電線であって、
前記コア部の先端から所定長さの前記絶縁層が剥離され、内部の前記導線が端子と接続されている、端子付き電線。
【請求項５】

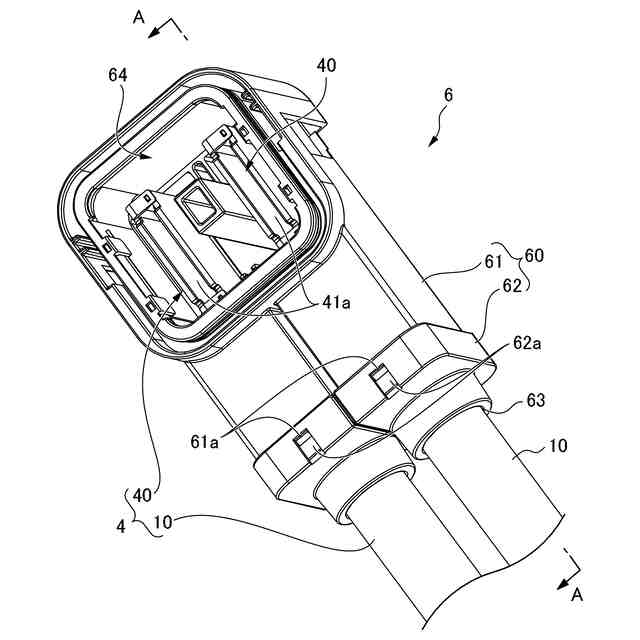

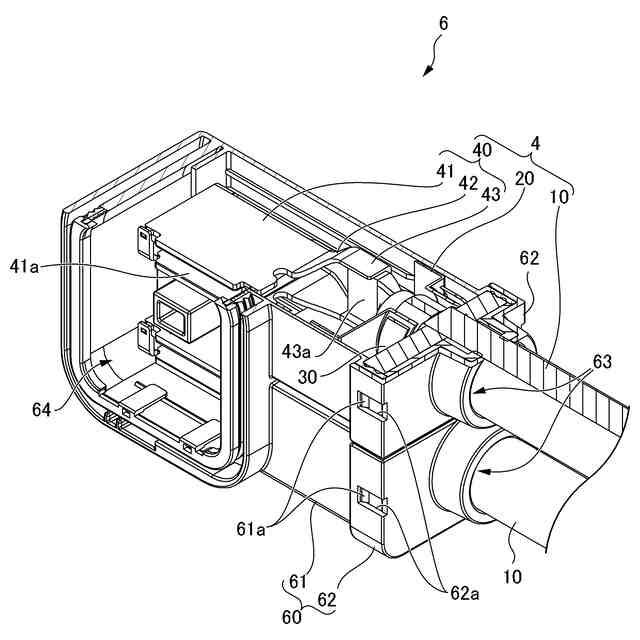

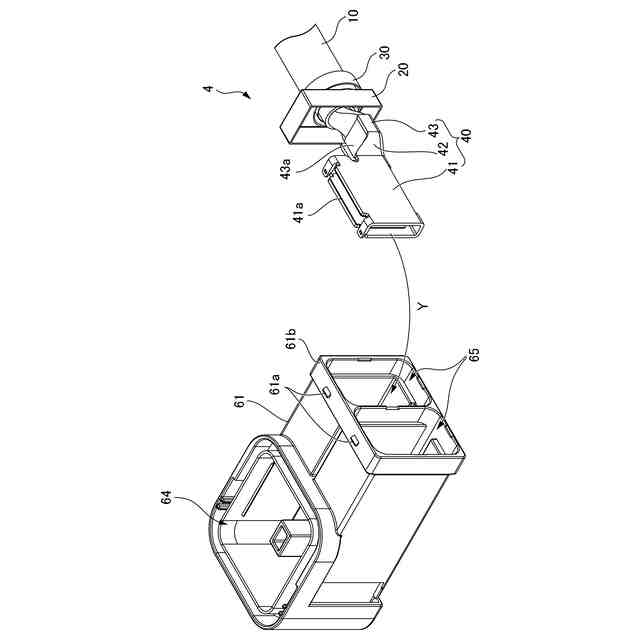

請求項４に記載の端子付き電線と、該端子付き電線の前記端子が収容されるコネクタハウジングと、を有する、コネクタ付き電線。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シールド電線の端末構造及びその形成方法、並びに端子付き電線及びコネクタ付き電線に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、例えば自動車のワイヤハーネスに用いられる電線には、外部への電磁波の漏洩を防止するため、あるいは、外部から電線への電磁波の影響を抑制するために、シールド電線が用いられている。
【０００３】
このようなシールド電線としては、例えば、絶縁被覆がなされた被覆電線の外周に編組線を含むシールド層が形成され、シールド層の外周に外被が形成されたシールド電線が提案されている。このようなシールド電線の端部に端子等を接続してコネクタを構成する際には、シールド層を接地するための端末構造を形成する必要がある。
【０００４】
図１２は、従来の端末構造を形成する工程を示す説明図である。まず、図１２（ａ）、図１２（ｂ）に示すように、シールド電線１００の最外周の外被１０３を、端部から所定長さ切断除去し、内部の編組線を含むシールド層１０５を露出させる。
【０００５】
次に、図１２（ｃ）に示すように、シールド層１０５を所定長さに切断し、内部のコア部１０７を露出させる。すなわち、外被１０３の先端からシールド層１０５が所定長さ露出し、シールド層１０５の先端からコア部１０７が所定長さ露出する。なお、コア部１０７は導体が絶縁被覆された電線である。
【０００６】
次に、図１２（ｄ）に示すように、外被１０３の端部近傍において、所定長さのインナーフェルール１０９を配置する。インナーフェルール１０９は金属製の環状部材である。その後、図１２（ｅ）に示すように、外被１０３から露出していたシールド層１０５を外被１０３側（インナーフェルール１０９側）に折り返す。これにより、インナーフェルール１０９がシールド層１０５によって覆われる。
【０００７】
最後に、図１２（ｆ）に示すように、シールド層１０５の外周にアウターフェルール１１３を配置する。アウターフェルール１１３はインナーフェルール１０９と同様に金属製の環状部材であり、インナーフェルール１０９の外径よりも内径が大きい。この状態でアウターフェルール１１３を外周から圧縮することで、インナーフェルール１０９とアウターフェルール１１３とでシールド層１０５が挟まれた状態で圧着することができる。
【０００８】
この後、コア部１０７には端子が接続され、端子はコネクタ本体に収容される。この際、アウターフェルール１１３をコネクタ本体の内部の金属部材と接触させ、金属部材を接地線と接続することで、シールド電線１００のシールド層を接地させることができる。
【０００９】
しかし、シールド層１０５の折り返し片にインナーフェルール１０９及びアウターフェルール１１３が固定された状態なので、シールド電線１００に対するこれらフェルールの引っ張り強度が低下する懸念がある。また、これらフェルールとシールド電線１００との固定部が、インナーフェルール１０９とシールド層１０５の折り返し片とアウターフェルール１１３と外被１０３とが積層した状態であり、シールド線１００の外周から大きく張り出してしまうため、当該部分の構造が大型化してしまう。さらに、折り返しの分だけシールド層１０５の必要長が長くなるためストリップ加工を一度に行うことができず、シールド層１０５の折り返し作業の前後にストリップ加工をしなければならないため、作業量が多くなってしまう。
【先行技術文献】
【特許文献】
【００１０】
特開２０１３－５１１４１号公報
（【００１１】以降は省略されています）
