公開番号2025148741
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049016
出願日2024-03-26
発明の名称キートップ及びスイッチ
出願人SMK株式会社
代理人
主分類H01H 13/14 20060101AFI20251001BHJP(基本的電気素子)
要約【課題】剛体であったキートップを弾性変形可能とすることにより、所望の操作感を得ることのできるキートップ及びスイッチを提供する。

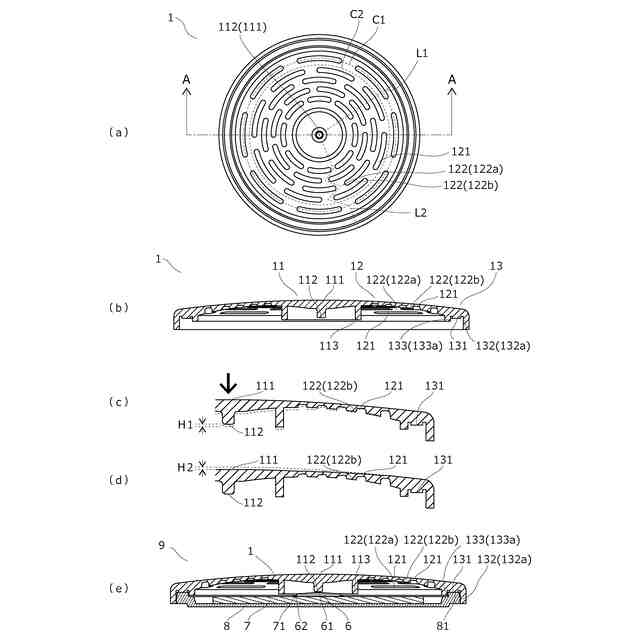

【解決手段】キートップ1は、押圧部11と、支持部131と、外周部12とを有し、前記外周部12は、前記押圧部11と前記支持部131との間に配置されて、前記押圧部11の周囲を囲んでおり、少なくとも前記外周部12は、弾性変形可能な材料からなり、変形部121を有しており、前記変形部121は、前記外周部12における薄肉部分であり、前記押圧部11を押圧したときに、前記変形部121の弾性変形により、前記押圧部11が変位する。
【選択図】図2
特許請求の範囲【請求項１】
キートップであって、
前記キートップは、押圧部と、支持部と、外周部とを有し、
前記外周部は、前記押圧部と前記支持部との間に配置されて、前記押圧部の周囲を囲んでおり、
少なくとも前記外周部は、弾性変形可能な材料からなり、変形部を有しており、
前記変形部は、前記外周部における薄肉部分であり、
前記押圧部を押圧したときに、前記変形部の弾性変形により、前記押圧部が変位することを特徴とする、キートップ。
続きを表示（約 770 文字）【請求項２】
前記外周部には、さらに連結部を有し、
前記連結部は、前記押圧部の変位を抑制する抑制部として機能することを特徴とする、
請求項１に記載のキートップ。
【請求項３】
前記変形部は、前記外周部のうち底面側のみが凹んだ形状となっていることを特徴とする、請求項２に記載のキートップ。
【請求項４】
前記押圧部を押圧したときに、前記変形部の弾性変形により、前記押圧部が押圧した方向へ変位することを特徴とする、請求項１に記載のキートップ。
【請求項５】
前記外周部はドーム形状であることを特徴とする、請求項４に記載のキートップ。
【請求項６】
前記変形部は、外周部に略均等に配置されることを特徴とする、
請求項１から５のいずれかに記載のキートップ。
【請求項７】
前記押圧部を囲む仮想円上に、前記変形部と前記連結部とを有していることを特徴とする、
請求項１から５のいずれかに記載のキートップ。
【請求項８】
前期連結部は、前記押圧部を囲む複数の前記仮想円のそれぞれに略均等に配置されることを特徴とする、請求項１から５のいずれかに記載のキートップ。
【請求項９】
前記押圧部を通る仮想線上の少なくとも1箇所以上に、前記変形部が配置されることを特徴とする、
請求項１から５のいずれかに記載のキートップ。
【請求項１０】
前記支持部が、前記押圧部を通る仮想線について略線対称形状であるときは、
前記変形部は、前記仮想線について略線対象となるように配置されることを特徴とする、
請求項１から５のいずれかに記載のキートップ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、キートップ及びスイッチに関し、特に操作感を有するキートップ及びこれを用いるスイッチの技術に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、剛体のボタンを押下すると、湾曲部がたわんで、底面側のタクトスイッチを押下する、キートップ及びスイッチの構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１１８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来のキートップは剛体であった。そのため、キートップを用いるスイッチにおいて、押下時にユーザーへ操作感を与えたい場合、キートップ以外に触覚部品（例えばスイッチ部品やスプリング等）を用いる必要があった。言い換えると、キートップのみで操作感を与えることはできなかった。
【０００５】
また、キートップと触覚部品とを組み合わせた際には、触覚部品側で操作感を与える必要があり、異なる操作感を与えるには、触覚部品側の操作感を異ならせる必要があった。すなわち、同じ触覚部品を用いた場合に、キートップによって異なる操作感を与えることはできなかった。
【０００６】
本発明は、上述の課題を解決し、キートップのみでも操作感を与えることのできるキートップ、及びこれを用いたスイッチを提供することを目的とする。
【課題を解決するための手段】
【０００７】

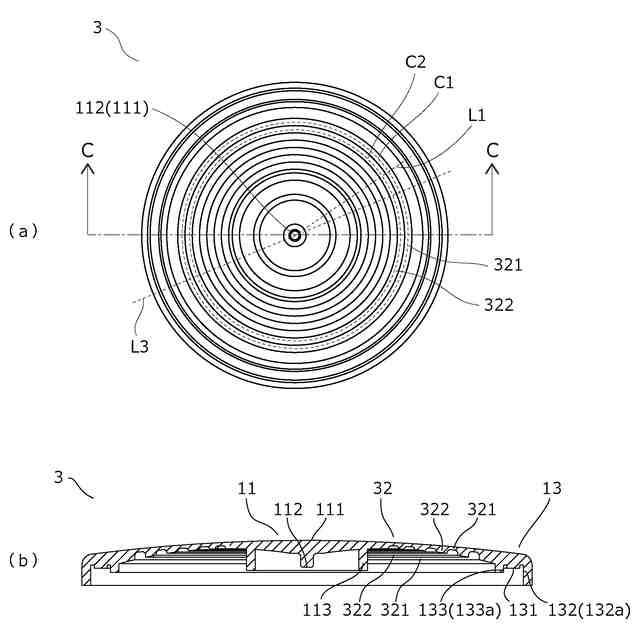

本発明のキートップは、押圧部と、支持部と、外周部とを有し、前記外周部は、前記押圧部と前記支持部との間に配置されて、前記押圧部の周囲を囲んでおり、少なくとも前記外周部は、弾性変形可能な材料からなり、変形部を有しており、前記変形部は、前記外周部における薄肉部分であり、前記押圧部を押圧したときに、前記変形部の弾性変形により、前記押圧部が変位することを特徴とする。
【０００８】

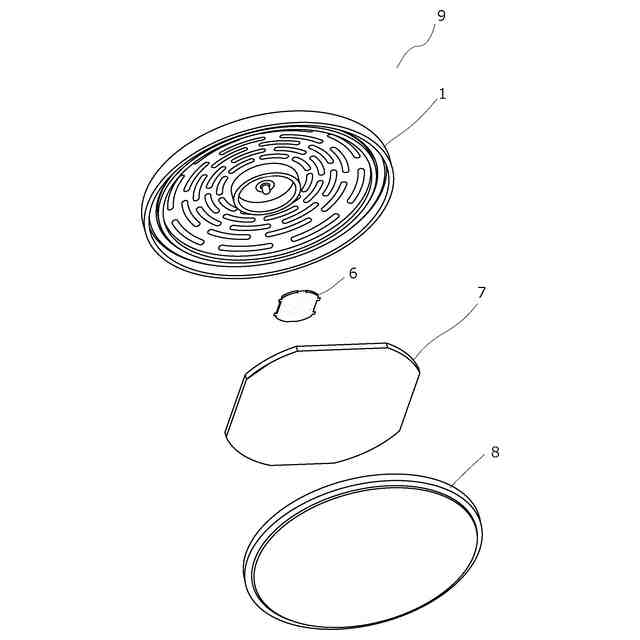

本発明は、上記のキートップを備えるスイッチである。
【発明の効果】
【０００９】
本発明のキートップによれば、押圧部を押圧したときに、変形部の弾性変形により、押圧部を変位させることができ、キートップに柔軟性を持たせることができるので、キートップのみでも操作感を与えることができる。
【００１０】

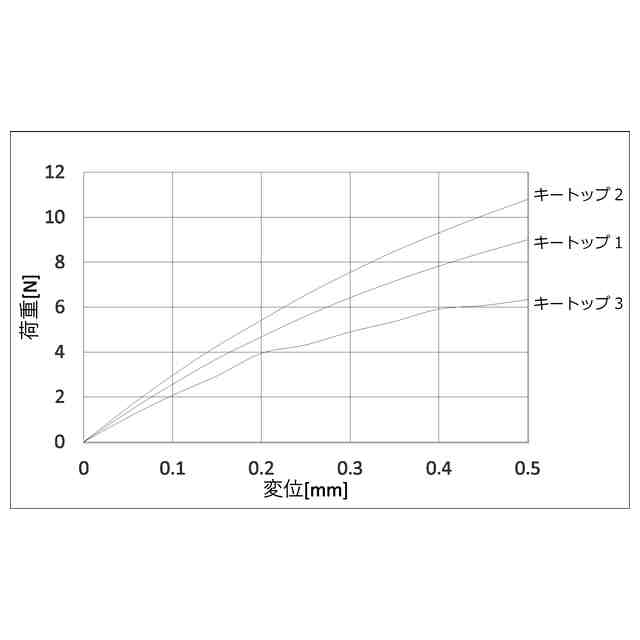

本発明のキートップを有するスイッチによれば、キートップの変形部の形状等を変えることで、キートップのみでも異なる操作感を与えることができるので、同じ触覚部品を用いながら異なる操作感を与えることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
