公開番号
2025131042
公報種別
公開特許公報(A)
公開日
2025-09-09
出願番号
2024028530
出願日
2024-02-28
発明の名称
電気ケーブル巻取装置、並びに、電気ケーブル巻取装置を用いたハンドル給電装置及びシート給電装置
出願人
古河電気工業株式会社
,
古河AS株式会社
代理人
個人
,
個人
,
個人
,
個人
,
個人
主分類
H02G
11/02 20060101AFI20250902BHJP(電力の発電,変換,配電)
要約
【課題】取付対象のスライド動作に加えて回転動作にも対応できるとともに、フラットケーブルのスムーズな引き出し及び巻き取りができる電気ケーブル巻取装置を提供することを目的とする。

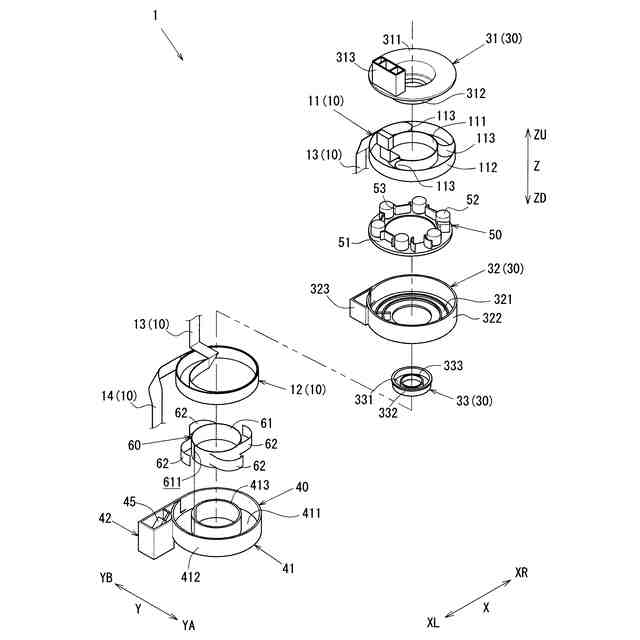

【解決手段】ケーブル巻取装置1は、第一ケーブル11と第二ケーブル12とで構成されたケーブル10と、ケーブル10を収容する収容体20とが備えられ、収容体20は、第一収容空間S1を有する第一収容部30と第二収容空間S2を有する第二収容部40とを有し、第一収容部30には、第一ケーブル11の一方側を保持した状態で軸方向Zを中心として回転するロテータ31が設けられ、第二収容部40には、第二収容空間S2から引き出される又は第二収容空間S2に巻き取られる第二ケーブル12を案内する導出部42が設けられ、導出部42に、第二ケーブル12の帯幅方向の向きを軸方向Zから第一方向Xに変えて案内する方向変換ローラ45が設けられている。
【選択図】図5
特許請求の範囲
【請求項1】
帯状のフラットケーブルと、前記フラットケーブルを収容する収容部とが備えられ、
前記収容部は、第一空間を内部に有する第一収容部と第二空間を内部に有する第二収容部とを有し、
前記フラットケーブルは、前記第一空間において少なくとも一部を渦巻状に巻回した状態で収容される第一ケーブルと、前記第二空間において少なくとも一部を渦巻状に巻回した状態で収容される第二ケーブルとを有するとともに、前記第一ケーブルと前記第二ケーブルとは導電可能であり、
前記第一収容部には、前記第一ケーブルの一方側を保持した状態で前記フラットケーブルの帯幅方向に沿う回転軸方向を中心として回転する回転保持部が設けられ、
前記第二収容部には、前記第二空間の内側から外側に向かって引き出される又は外側から内側に向かって巻き取られる前記第二ケーブルを案内する案内口が設けられ、

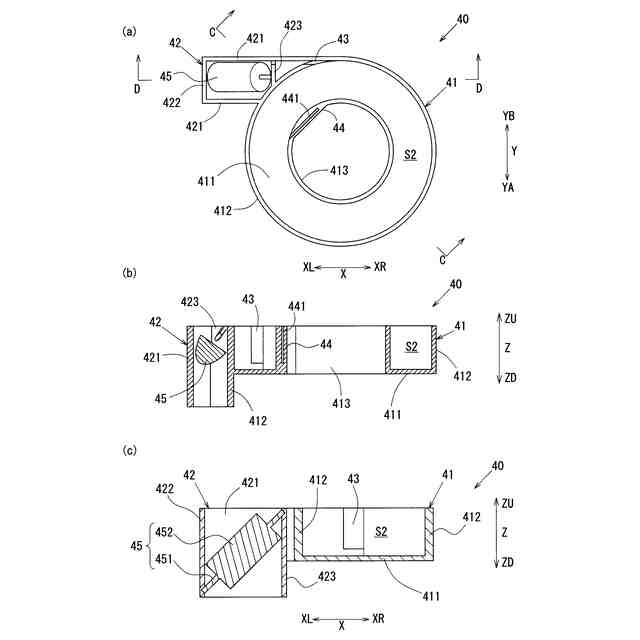

前記案内口に、前記第二ケーブルの前記帯幅方向の向きを前記回転軸方向から所定の案内方向に変えて案内する方向変換部が設けられた
電気ケーブル巻取装置。
続きを表示(約 1,000 文字)
【請求項2】
前記方向変換部は、前記第二ケーブルの主面が接触しながら回転する回転ローラを有する
請求項1に記載の電気ケーブル巻取装置。
【請求項3】
前記回転ローラは、
前記回転軸方向及び前記案内方向が沿う仮想平面において、前記回転軸方向及び前記案内方向に対して交差する斜め方向の斜方向軸を中心に回転する
請求項2に記載の電気ケーブル巻取装置。
【請求項4】
前記第一収容部の外径側に前記第二収容部が配置され、
前記第一ケーブルと前記第二ケーブルとの境界部分を保持する保持部が備えられた
請求項1乃至請求項3のうちいずれかに記載の電気ケーブル巻取装置。
【請求項5】

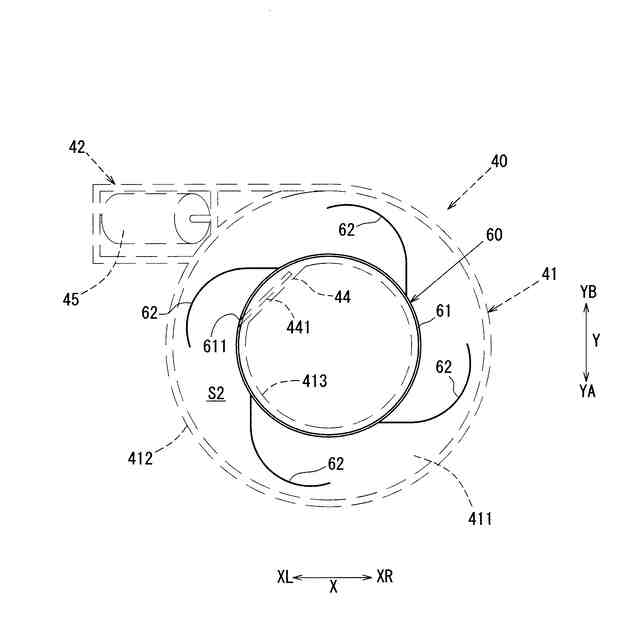

前記第二収容部に、前記第二ケーブルの巻き取りを補助する巻取補助部が設けられ、
前記巻取補助部は、前記第二ケーブルの引き出しによって付勢され、巻き取られる前記第二ケーブルに付勢力を作用させるバネ材で構成された
請求項4に記載の電気ケーブル巻取装置。
【請求項6】
前記第一収容部と前記第二収容部とは、前記回転軸方向に沿って配置された
請求項1乃至請求項3のうちいずれかに記載の電気ケーブル巻取装置。
【請求項7】
前記第二収容部に、前記第二ケーブルの巻き取りを補助する巻取補助部が設けられ、
前記巻取補助部は、前記第二ケーブルの引き出しによって付勢され、巻き取られる前記第二ケーブルに付勢力を作用させるバネ材で構成された
請求項6に記載の電気ケーブル巻取装置。
【請求項8】
請求項1乃至請求項3のうちいずれかに記載の電気ケーブル巻取装置を用い、
前記第一ケーブルの一方側がスライド動作及び回転動作を可能とするハンドルの電気部材に接続され、
前記第二ケーブルにおいて前記案内口から案内される端部側が電気供給源側の電気部材に接続され、
前記ハンドルに対して前記第一収容部が連結された
ハンドル給電装置。
【請求項9】
請求項1乃至請求項3のうちいずれかに記載の電気ケーブル巻取装置を用い、
前記第一ケーブルの一方側がスライド動作及び回転動作を可能とするシートの電気部材に接続され、
前記第二ケーブルにおいて前記案内口から案内される端部側が電気供給源側の電気部材に接続され、
前記シートに対して前記第一収容部が連結された
シート給電装置。
発明の詳細な説明
【技術分野】
【0001】
この発明は、取付対象のスライド動作及び回転動作のいずれにも対応できる電気ケーブル巻取装置、並びに、電気ケーブル巻取装置を用いたハンドル給電装置及びシート給電装置に関する。
続きを表示(約 2,100 文字)
【背景技術】
【0002】
従来より、電気ケーブル巻取装置が知られている(特許文献1参照)。電気ケーブル巻取装置は、帯状のフラットケーブルと、フラットケーブルを収容する収容部とを備え、取付対象のスライド動作に応じてフラットケーブルが引き出される又は巻き取られるよう構成されている。このような電気ケーブル巻取装置は、例えば、車両用のシートに対して給電するシート給電装置として用いられている。
【0003】
ところで、近年においては、シートのような、電気ケーブル巻取装置の取付対象は、スライド動作だけでなく回転動作を行うことがある。このように、取付対象がスライド動作に加え、回転動作する場合には、回転動作に追従できない従来の電気ケーブル巻取装置を用いることはできなかった。
【先行技術文献】
【特許文献】
【0004】
特開2019-218150号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
この発明は、取付対象のスライド動作に加えて回転動作にも対応できるとともに、フラットケーブルのスムーズな引き出し及び巻き取りができる電気ケーブル巻取装置、並びに、電気ケーブル巻取装置を用いたハンドル給電装置及びシート給電装置とを提供することを目的としている。
【課題を解決するための手段】
【0006】
この発明は、帯状のフラットケーブルと、前記フラットケーブルを収容する収容部とが備えられ、前記収容部は、第一空間を内部に有する第一収容部と第二空間を内部に有する第二収容部とを有し、前記フラットケーブルは、前記第一空間において少なくとも一部を渦巻状に巻回した状態で収容される第一ケーブルと、前記第二空間において少なくとも一部を渦巻状に巻回した状態で収容される第二ケーブルとを有するとともに、前記第一ケーブルと前記第二ケーブルとは導電可能であり、前記第一収容部には、前記第一ケーブルの一方側を保持した状態で前記フラットケーブルの帯幅方向に沿う回転軸方向を中心として回転する回転保持部が設けられ、前記第二収容部には、前記第二空間の内側から外側に向かって引き出される又は外側から内側に向かって巻き取られる前記第二ケーブルを案内する案内口が設けられ、前記案内口に、前記第二ケーブルの前記帯幅方向の向きを前記回転軸方向から所定の案内方向に変えて案内する方向変換部が設けられた電気ケーブル巻取装置であることを特徴とする。
【0007】
この発明により、電気ケーブル巻取装置は、取付対象のスライド動作に加えて回転動作にも対応できるとともに、フラットケーブルのスムーズな引き出し及び巻き取りができる。
詳述すると、帯状のフラットケーブルと、前記フラットケーブルを収容する収容部とが備えられた電気ケーブル巻取装置において、前記収容部は、第一空間を内部に有する第一収容部と第二空間を内部に有する第二収容部とを有している。
【0008】
また、前記フラットケーブルは、前記第一空間において少なくとも一部を渦巻状に巻回した状態で収容される第一ケーブルと、前記第二空間において少なくとも一部を渦巻状に巻回した状態で収容される第二ケーブルとを有するとともに、前記第一ケーブルと前記第二ケーブルとは導電可能である。さらに、前記第一収容部には、前記第一ケーブルの一方側を保持した状態で前記フラットケーブルの帯幅方向に沿う回転軸方向を中心として回転する回転保持部が設けられ、前記第二収容部には、前記第二空間の内側から外側に向かって引き出される又は外側から内側に向かって巻き取られる前記第二ケーブルを案内する案内口が設けられている。
そのため、取付対象のスライド動作に加えて回転動作にも対応することができる。
【0009】
そして、このように構成された電気ケーブル巻取装置において、前記案内口に、前記第二ケーブルの前記帯幅方向の向きを前記回転軸方向から所定の案内方向に変えて案内する方向変換部が設けられている。そのため、前記第二収容部から引き出される前記第二ケーブルの引き出し方向が、取付対象のスライド方向である前記回転軸方向と異なる方向であっても、方向変換部で前記第二ケーブルの向きを変え、スムーズに前記第二ケーブルを引き出したり、巻き取ったりすることができる。
【0010】
この発明の態様として、前記方向変換部は、前記第二ケーブルの主面が接触しながら回転する回転ローラを有してもよい。
この発明により、前記回転ローラで構成された前記方向変換部によって前記第二ケーブルの向きが変えられるが、前記回転ローラが回転するため、前記方向変換部と前記第二ケーブルとが摺動することなく、方向変換部で前記第二ケーブルの向きをスムーズに変え、前記第二ケーブルをよりスムーズに引き出したり、巻き取ったりすることができる。
(【0011】以降は省略されています)
