公開番号2025127983
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024037626
出願日2024-02-21
発明の名称永久磁石モーター
出願人個人
代理人
主分類H02K 21/04 20060101AFI20250826BHJP(電力の発電,変換,配電)
要約【課題】永久磁石の持つ特性を最大限に利用する為に、永久磁石を固定子と回転子の双方に利用する。
【解決手段】永久磁石の固定子・永久磁石の回転子の双方が同じ磁極どうし常に対峙し合う形に配置して常に反発しあう力を回転の主とするように考えた。反発力だけで回転運動に導くことは出来ないことは明白である。そこで、電磁石を必要に応じて利用することにした。電磁石を永久磁石固定子の前位置に永久磁石固定子と一体として機能できるように設置をして、電気磁石の固定子に永久磁石回転子の逆磁極になるように通電をして永久磁石回転子を電気磁石の固定子に引き付けてのち、電磁石固定子の極性を永久磁石回転子の極性と同じ磁極になるように通電をして、永久磁石の固定子との反発力に永久磁石の回転子をたくして次の電磁石固定子の引き付ける磁極へ向かわせる。
(便宜上、磁石には通称S極とN極と呼ばれる磁極名を使う)
【選択図】図1
特許請求の範囲【請求項１】
永久磁石の固定子に対し永久磁石の回転子の磁極は同じ磁極で常に反発しあう状態になるように配置する。
続きを表示（約 120 文字）【請求項２】
永久磁石の回転子または永久磁石の固定子のＮ極とＳ極の位置にずれを持った形として、Ｎ極とＳ極の双方の回転の力関係を補完させる。
【請求項３】
電気磁石を永久磁石固定子の永久磁石回転子の前の位置に設置する。

発明の詳細な説明【技術分野】
【０００１】
永久磁石の固定子と永久磁石の回転子の磁極は常に同じ磁極で対峙するように配置した。
続きを表示（約 810 文字）【背景技術】
【０００２】
永久磁石固定子と永久磁石回転子の両方が対峙するときの反発する力だけを主に利用するようにして電気の使用を最小限にして電力の省力化を図った。
【０００３】
永久磁石の固定子の前側に電磁石の固定子を設置してあるので電磁石の磁極を永久磁石の回転子引き付けるように電気を流して永久磁石の回転子を引き付け吸着した。
【０００４】
電磁石の磁極を吸着磁極から電気を替えて、永久磁石固定子と同じ磁極にして、電磁石固定子と永久磁石固定子が同じ磁極となるようにして永久磁石回転子を反発しながら次の引き付ける電磁石に引かれるよう送り更なる回転に利用できるようにうながした。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
永久磁石の持っている力を無駄なく利用して電動式モーターの省電力化を目指した。
【課題を解決するための手段】
【０００６】
永久磁石固定子と永久磁石回転子を常に同じ磁極どうし対峙させて反発し合う作用を最大限に利用する事にした。
【０００７】
永久磁石固定子か永久磁石回転子のどちらかに電気磁石を添えて電磁的に引き付ける働きと反発する働きをさせるようにした。
【０００８】
磁石は通称Ｎ極Ｓ極の２極を持つ、その２極の存在位置は普通は対称しているが永久磁石固定子か永久磁石回転子のどちらか一方でＮ極とＳ極の位置にいくらかねじれを持た形にして回転の力関係を補完させることでなめらかな回転をうながすようにした。
【発明の効果】
【０００９】
永久磁石の持つ力を最大限に利用できた。
【図面の簡単な説明】
【００１０】

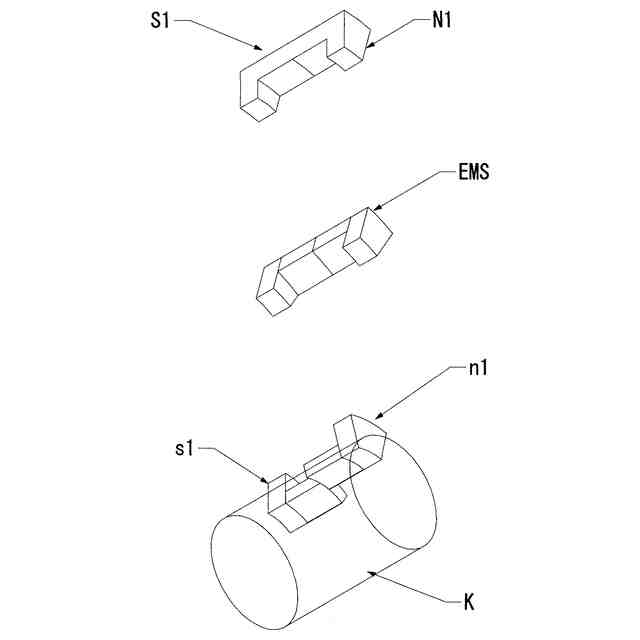

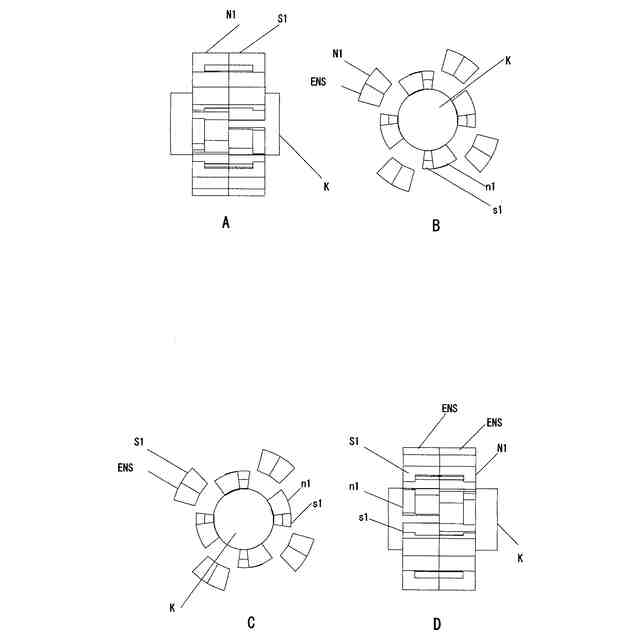

永久磁石固定子、永久磁石回転子、電磁石固定子の形の１例
（【００１１】以降は省略されています）
