公開番号2025131040
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028528
出願日2024-02-28
発明の名称電気ケーブル巻取装置、並びに、電気ケーブル巻取装置を用いたハンドル給電装置及びシート給電装置
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人,個人,個人,個人
主分類H02G 11/02 20060101AFI20250902BHJP(電力の発電,変換,配電)
要約【課題】取付対象のスライド動作に加えて回転動作にも対応できるとともに、コンパクトに構成できる電気ケーブル巻取装置を提供することを目的とする。
【解決手段】ケーブル巻取装置1は、第一ケーブル11と第二ケーブル12とで構成されたケーブル10と、ケーブル10を収容する収容体20とが備えられ、収容体20は、第一収容空間S1を有する第一収容部30と第二収容空間S2を有する第二収容部40とを有し、第一収容部30には、第一ケーブル11の一方側を保持した状態で軸方向Zを中心として回転するロテータ31が設けられ、第二収容部40には、第二収容空間S2から引き出される又は第二収容空間S2に巻き取られる第二ケーブル12を案内する導出部42が設けられ、第一収容部30と第二収容部40とは、軸方向Zに沿って配置されている。

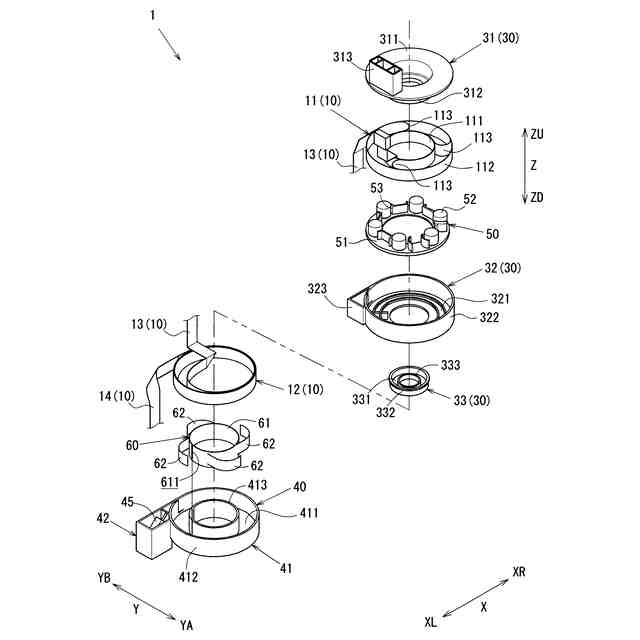

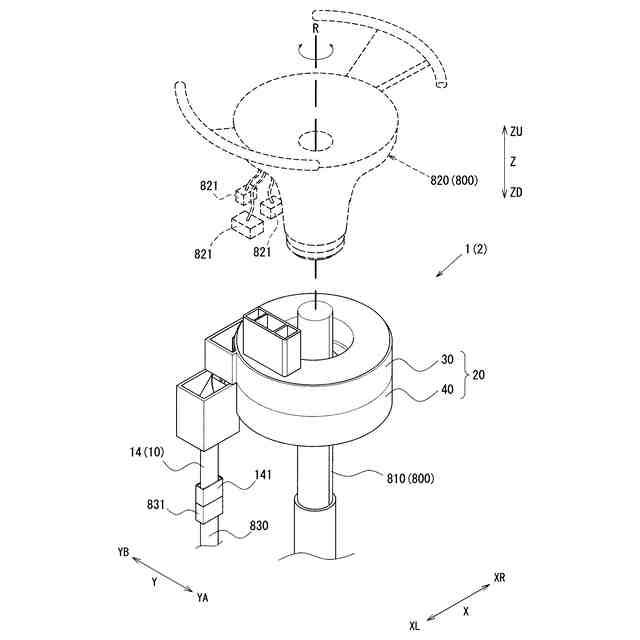

【選択図】図1

特許請求の範囲【請求項１】
帯状のフラットケーブルと、前記フラットケーブルを収容する収容部とが備えられ、
前記収容部は、第一空間を内部に有する第一収容部と第二空間を内部に有する第二収容部とを有し、
前記フラットケーブルは、前記第一空間において少なくとも一部を渦巻状に巻回した状態で収容される第一ケーブルと、前記第二空間において少なくとも一部を渦巻状に巻回した状態で収容される第二ケーブルとを有するとともに、前記第一ケーブルと前記第二ケーブルとは導電可能であり、
前記第一収容部には、前記第一ケーブルの一方側を保持した状態で前記フラットケーブルの帯幅方向に沿う回転軸方向を中心として回転する回転保持部が設けられ、
前記第二収容部には、前記第二空間の内側から外側に向かって引き出される又は外側から内側に向かって巻き取られる前記第二ケーブルを案内する案内口が設けられ、
前記第一収容部と前記第二収容部とは、前記回転軸方向に沿って配置された
電気ケーブル巻取装置。
続きを表示（約 1,000 文字）【請求項２】
前記第一ケーブルと前記第二ケーブルとは、連続するケーブルで形成され、
前記第一収容部と前記第二収容部との間に配置されるケーブル中間部が設けられ、前記ケーブル中間部は前記第一収容部と前記第二収容部との間に保持された
請求項１に記載の電気ケーブル巻取装置。
【請求項３】
前記第一収容部と前記第二収容部とは、前記回転軸方向に積層された
請求項２に記載の電気ケーブル巻取装置。
【請求項４】
前記第一収容部と前記第二収容部とは、前記回転軸方向に間隔を調整可能に別体構成された
請求項２に記載の電気ケーブル巻取装置。
【請求項５】
前記第一収容部に対して前記第二収容部が離間することで前記第二ケーブルが前記第二空間から引き出され、前記第一収容部に対して前記第二収容部が近接することで前記第二ケーブルが前記第二空間に巻き取られる
請求項４に記載の電気ケーブル巻取装置。
【請求項６】
前記第一ケーブルの他方側と前記第二ケーブルを導電可能に連結する連結部が設けられた
請求項１に記載の電気ケーブル巻取装置。
【請求項７】
前記第一収容部と前記第二収容部とは、前記回転軸方向に積層された
請求項６に記載の電気ケーブル巻取装置。
【請求項８】
前記第一収容部に対して前記第二収容部が離間することで前記第二ケーブルが前記第二空間から引き出され、前記第一収容部に対して前記第二収容部が近接することで前記第二ケーブルが前記第二空間に巻き取られる
請求項７に記載の電気ケーブル巻取装置。
【請求項９】
前記案内口に、前記第二ケーブルの前記帯幅方向の向きを前記回転軸方向から所定の案内方向に変えて案内する方向変換部が設けられた
請求項１乃至請求項８のうちいずれかに記載の電気ケーブル巻取装置。
【請求項１０】
前記第二収容部に、前記第二ケーブルの巻き取りを補助する巻取補助部が設けられ、
前記巻取補助部は、前記第二ケーブルの引き出しによって付勢され、巻き取られる前記第二ケーブルに付勢力を作用させるバネ材で構成された
請求項９に記載の電気ケーブル巻取装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、取付対象のスライド動作及び回転動作のいずれにも対応できる電気ケーブル巻取装置、並びに、電気ケーブル巻取装置を用いたハンドル給電装置及びシート給電装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来より、電気ケーブル巻取装置が知られている（特許文献１参照）。電気ケーブル巻取装置は、帯状のフラットケーブルと、フラットケーブルを収容する収容部とを備え、取付対象のスライド動作に応じてフラットケーブルが引き出される又は巻き取られるよう構成されている。このような電気ケーブル巻取装置は、例えば、車両用のシートに対して給電するシート給電装置として用いられている。
【０００３】
ところで、近年においては、シートのような、電気ケーブル巻取装置の取付対象は、スライド動作だけでなく回転動作を行うことがある。このように、取付対象がスライド動作に加え、回転動作する場合には、回転動作に追従できない従来の電気ケーブル巻取装置を用いることはできなかった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１８１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
この発明は、取付対象のスライド動作に加えて回転動作にも対応できるとともに、コンパクトに構成できる電気ケーブル巻取装置、並びに、電気ケーブル巻取装置を用いたハンドル給電装置及びシート給電装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
この発明は、帯状のフラットケーブルと、前記フラットケーブルを収容する収容部とが備えられ、前記収容部は、第一空間を内部に有する第一収容部と第二空間を内部に有する第二収容部とを有し、前記フラットケーブルは、前記第一空間において少なくとも一部を渦巻状に巻回した状態で収容される第一ケーブルと、前記第二空間において少なくとも一部を渦巻状に巻回した状態で収容される第二ケーブルとを有するとともに、前記第一ケーブルと前記第二ケーブルとは導電可能であり、前記第一収容部には、前記第一ケーブルの一方側を保持した状態で前記フラットケーブルの帯幅方向に沿う回転軸方向を中心として回転する回転保持部が設けられ、前記第二収容部には、前記第二空間の内側から外側に向かって引き出される又は外側から内側に向かって巻き取られる前記第二ケーブルを案内する案内口が設けられ、前記第一収容部と前記第二収容部とは、前記回転軸方向に沿って配置された電気ケーブル巻取装置であることを特徴とする。
【０００７】
この発明により、電気ケーブル巻取装置は、取付対象のスライド動作に加えて回転動作にも対応できるとともに、コンパクトに構成することができる。
詳述すると、帯状のフラットケーブルと、前記フラットケーブルを収容する収容部とが備えられた電気ケーブル巻取装置において、前記収容部は、第一空間を内部に有する第一収容部と第二空間を内部に有する第二収容部とを有している。
【０００８】
また、前記フラットケーブルは、前記第一空間において少なくとも一部を渦巻状に巻回した状態で収容される第一ケーブルと、前記第二空間において少なくとも一部を渦巻状に巻回した状態で収容される第二ケーブルとを有するとともに、前記第一ケーブルと前記第二ケーブルとは導電可能である。さらに、前記第一収容部には、前記第一ケーブルの一方側を保持した状態で前記フラットケーブルの帯幅方向に沿う回転軸方向を中心として回転する回転保持部が設けられ、前記第二収容部には、前記第二空間の内側から外側に向かって引き出される又は外側から内側に向かって巻き取られる前記第二ケーブルを案内する案内口が設けられている。
そのため、取付対象のスライド動作に加えて回転動作にも対応することができる。
【０００９】
そして、このように構成された電気ケーブル巻取装置において、前記第一収容部と前記第二収容部とは、前記回転軸方向に沿って配置されている。そのため、前記第一収容部と前記第二収容部の一方が内径側に配置され、他方を外径側に配置した場合に比べて、回転軸方向から視たサイズをコンパクトに構成することができる。したがって、径方向に省スペース化を図ることができる。
【００１０】
この発明の態様として、前記第一ケーブルと前記第二ケーブルとは、連続するケーブルで形成され、前記第一収容部と前記第二収容部との間に配置されるケーブル中間部が設けられ、前記ケーブル中間部は前記第一収容部と前記第二収容部との間に保持されてもよい。
この発明により、前記第一空間に収容された前記第一ケーブルと、前記第二空間に収容された前記第二ケーブルとにおいて、収容状態の影響が互いに及ぶことなく収容することができる。
（【００１１】以降は省略されています）
