特許ウォッチ

公開番号2025117338
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012121
出願日2024-01-30
発明の名称制御装置
出願人オムロン株式会社
代理人弁理士法人深見特許事務所
主分類H04L 12/28 20060101AFI20250804BHJP(電気通信技術)
要約【課題】データ連携に必要な処理および機能を提供する。
【解決手段】制御装置は、サービスを提供する1または複数のサーバと通信するための第1通信インターフェイスと、フィールドデバイスと通信するための第2通信インターフェイスと、第1通信インターフェイスを利用して、サーバ毎に定められたデータフォーマットに従って、データを送受信する1または複数のコネクタと、制御装置において利用可能なデータに基づいて処理を実行する1または複数のアプリケーションと、1または複数のコネクタおよび1または複数のアプリケーションを関連付けるデータモデルとを含む。データモデルにおいて、制御装置において利用可能なデータからサーバに送信するデータを生成するための第1定義と、サーバから受信するデータを処理するための第2定義とが設定可能である。

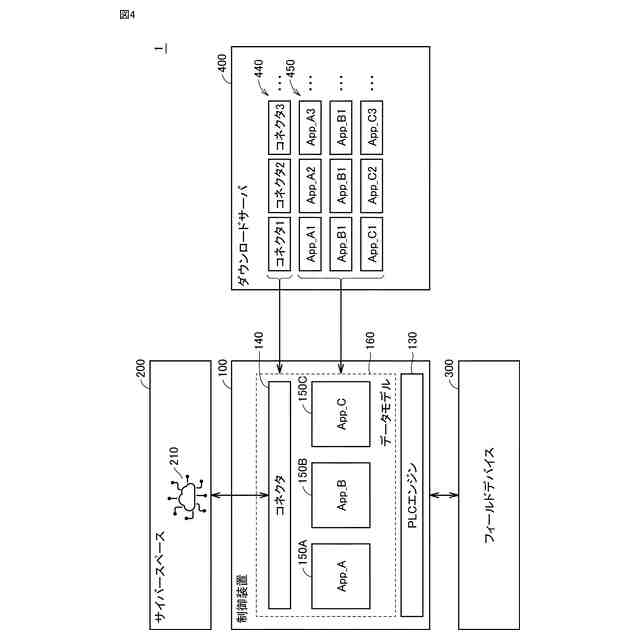

【選択図】図4
特許請求の範囲【請求項１】
制御装置であって、
サービスを提供する１または複数のサーバと通信するための第１通信インターフェイスと、
フィールドデバイスと通信するための第２通信インターフェイスと、
前記第１通信インターフェイスを利用して、サーバ毎に定められたデータフォーマットに従って、データを送受信する１または複数のコネクタと、
前記制御装置において利用可能なデータに基づいて処理を実行する１または複数のアプリケーションと、
前記１または複数のコネクタおよび前記１または複数のアプリケーションを関連付けるデータモデルとを備え、
前記データモデルにおいて、前記制御装置において利用可能なデータから前記サーバに送信するデータを生成するための第１定義と、前記サーバから受信するデータを処理するための第２定義とが設定可能である、制御装置。
続きを表示（約 830 文字）【請求項２】
前記データモデルは、アセット管理シェルを含む、請求項１に記載の制御装置。
【請求項３】
前記第１定義は、前記データフォーマットに含まれる要素を示すプロパティと、当該プロパティに設定されるべきデータとの対応関係を含む、請求項１に記載の制御装置。
【請求項４】
前記第２定義は、前記サーバから受信するデータの処理方法の指定を含む、請求項１に記載の制御装置。
【請求項５】
前記データモデルは、前記第２定義に従う処理結果を反映するターゲットと、当該ターゲットとなるフィールドデバイスとの対応関係を規定するための第３定義をさらに設定可能である、請求項１に記載の制御装置。
【請求項６】
前記１または複数のコネクタは、予め用意された複数種類のコネクタのうち、前記１または複数のサーバに応じて選択的にインストールされたものである、請求項１～３のいずれか１項に記載の制御装置。
【請求項７】
予め定められたデータを格納する時系列データベースをさらに備え、
前記１または複数のアプリケーションは、前記時系列データベースに格納された任意のデータを利用可能である、請求項１～３のいずれか１項に記載の制御装置。
【請求項８】
前記１または複数のコネクタおよび前記１または複数のアプリケーションは、前記データモデルに従って、
前記フィールドデバイスから取得されたデータの少なくとも一部に基づいて、予め定められたデータフォーマットに従うデータを生成し、当該生成したデータを前記サーバに送信する処理と、
前記サーバから受信したデータを用いて予め定められた処理を実行することで指令を生成し、前記フィールドデバイスのうち、当該受信したデータに応じた特定のデバイスに当該生成した指令を送信する処理とを実行する、請求項１～３のいずれか１項に記載の制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、１または複数のサーバと通信可能な制御装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、国および組織を超えてデータを連携するためのデータスペースなどが提案されている。このようなデータスペースの実現に向けて、生産現場などにおいても、データの収集および活用が要求されている。
【０００３】
例えば、特開２０１７－１０２６６８号公報（特許文献１）は、製造設備を品質管理するための管理システムなどを開示する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１０２６６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
制御装置および制御システムにおいて、データ連携に必要な処理および機能が要求されている。本発明は、データ連携に必要な処理および機能を提供する。
【課題を解決するための手段】
【０００６】
本発明の実施の形態に従う制御装置は、サービスを提供する１または複数のサーバと通信するための第１通信インターフェイスと、フィールドデバイスと通信するための第２通信インターフェイスと、第１通信インターフェイスを利用して、サーバ毎に定められたデータフォーマットに従って、データを送受信する１または複数のコネクタと、制御装置において利用可能なデータに基づいて処理を実行する１または複数のアプリケーションと、１または複数のコネクタおよび１または複数のアプリケーションを関連付けるデータモデルとを含む。データモデルにおいて、制御装置において利用可能なデータからサーバに送信するデータを生成するための第１定義と、サーバから受信するデータを処理するための第２定義とが設定可能である。
【０００７】
この構成によれば、第１定義に従って、制御装置からサーバへ特定のデータを送信することができるとともに、第２定義に従って、サーバから受信するデータに対して特定の処理ができる。これによって、フィールドデバイスおよびサーバを含むデータ連携を実現できる。
【０００８】
データモデルは、アセット管理シェルを含んでいてもよい。この構成によれば、標準規格に従うデータモデルを構成できるので、汎用性および応用性を高めることができる。
【０００９】
第１定義は、データフォーマットに含まれる要素を示すプロパティと、当該プロパティに設定されるべきデータとの対応関係を含んでいてもよい。この構成によれば、サーバに送信される所定のデータフォーマットに従うデータを容易に生成できる。
【００１０】
第２定義は、サーバから受信するデータの処理方法の指定を含んでいてもよい。この構成によれば、サーバから受信するデータから所定のデータを容易に生成できる。
（【００１１】以降は省略されています）
